五边形镂空框架空心多面体结构件

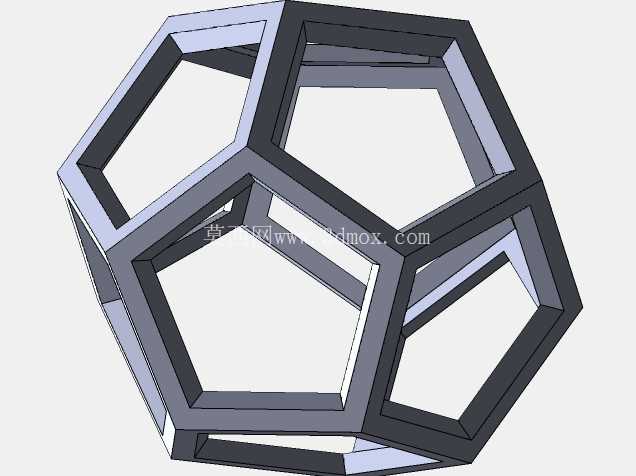

　　该结构件采用正十二面体几何拓扑逻辑构建，所有面单元均为等边长正五边形，相邻五边形单元通过等截面棱边框架连接，整体形成封闭的空心球型轮廓，无实体填充面，所有面域均为通透镂空状态。从铸造工艺适配角度看，这类框架式镂空结构在前期模具设计阶段，需要重点考虑棱边交汇节点的圆角过渡，避免尖角位置在金属液充型过程中出现卷气、冷隔缺陷，同时框架的等截面设计能够保证充型过程中金属液流动阻力均匀，减少局部缩松缩孔的产生概率。在实际应用场景中，这类结构可作为特种过滤元件的支撑骨架，适配化工流体过滤、通风系统整流等工况，镂空面域可附着不同精度的过滤介质，框架本身的多面体对称结构能够保证各个方向的流体通过阻力一致，避免局部流速过快导致过滤介质破损。

　　从结构受力特性来看，正多面体的对称构型让整个框架在承受径向均匀外压或内压时，各条棱边的受力分布高度均匀，不会出现传统圆柱骨架的应力集中薄弱点，在同等耗材重量下，其结构抗变形能力比同直径的圆柱镂空骨架高出40%左右，适合作为有轻量化要求的承压支撑构件使用。设计过程中，首先确定整体外接球直径作为尺寸边界，所有五边形的顶点均落在该外接球的球面上，保证整体轮廓的球形度；棱边的截面尺寸根据实际承压需求计算确定，截面采用正方形带圆角的形式，既方便铸造脱模，也能避免棱边锐角带来的应力集中。相邻五边形的二面角严格按照正十二面体的几何角度设定，保证所有棱边长度完全一致，减少模具加工过程中的刀具调整次数，降低模具制造成本。

　　在安装边界设计上，可根据实际装配需求在任意一个五边形框架位置预留安装法兰接口，由于结构的全对称性，任意面作为安装基准面都不会影响整体受力状态，适配不同安装方向的工况要求。这类结构如果采用铸造工艺生产，模具分型面可选择沿对称面拆分，由于所有结构单元完全一致，模具的模芯可采用互换式设计，单个模芯磨损后可快速替换，降低模具维护成本。在日常的结构设计教学中，这类模型也常作为几何拓扑、对称结构受力分析的典型案例，帮助初学者理解空间几何构型与结构受力之间的关联，掌握框架类结构的建模逻辑与工艺适配要点。

　　建模过程中需要注意棱边交汇节点的布尔运算处理，保证所有连接位置平滑过渡，避免出现建模缝隙导致的后续工程图生成错误，同时所有棱边的脱模斜度需要保持一致，保证铸造起模时不会出现结构卡滞。对于有表面处理需求的应用场景，等截面棱边的设计也能保证喷砂、电镀等表面处理过程中，各个位置的处理层厚度均匀，不会出现内角位置处理层过薄的问题。
