该弧形铰接式支撑安装基座,是工业传动、工装夹具、小型自动化执行机构中常用的铰接支撑类构件,核心作用是为带旋转摆动需求的轴类部件提供稳定的安装基准,同时承担径向载荷传递与摆动轨迹限位的功能。从实际应用场景来看,这类构件常出现在小型连杆传动机构、工装夹具的翻转定位模块、轻工设备的摆臂支撑部位,也可作为教学实训场景下的机械结构练习案例,帮助初学者理解铰接支撑的受力逻辑与安装配合要求。

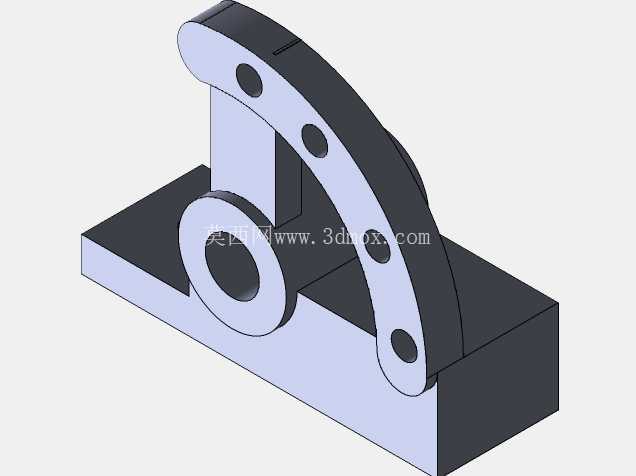

从结构功能特性来看,构件底部为一体化铣削成型的矩形安装底座,底座底面为全平面加工设计,可直接贴合设备安装台面,通过底座周边预设的安装孔位完成与机架的刚性连接,保证整体支撑的稳定性,避免摆动作业过程中出现基座移位的问题。底座上方集成的同轴轴套结构,是核心的转动配合部位,内孔尺寸按照常规铰接轴的配合公差设计,可与对应直径的光轴形成间隙配合,满足轴类部件绕轴套中心旋转的动作需求,轴套外壁做了加厚处理,能够承受摆动过程中产生的径向挤压力,避免长期载荷下出现轴套变形、配合间隙超差的问题。
与轴套结构相连的弧形支撑板是该构件的特征结构,弧形板沿轴套的旋转半径方向延伸,板面上均匀分布的多个通孔为定位安装孔,可根据摆臂的实际摆动角度需求,选择对应位置的孔位穿装定位销或连接螺栓,实现摆臂摆动角度的分级限位,也可直接与外部摆臂构件连接,将摆臂的载荷均匀传递到底部基座上。弧形板的弧度设计完全匹配铰接点的旋转半径,保证摆臂摆动过程中,连接孔位的运动轨迹与弧形板轮廓完全重合,不会出现运动干涉的问题。
在设计思路层面,该构件采用一体化建模逻辑,将底座、轴套、弧形支撑板三个功能模块整合为单一整体结构,减少了装配式结构的连接缝隙与装配误差,提升了整体结构的刚性。建模过程中首先确定铰接轴的中心高度,以此为基准推导底座的厚度与轴套的轴向长度,保证轴孔中心与安装底面的平行度符合装配要求;随后根据摆臂的最大摆动角度确定弧形板的延伸长度与弧度范围,再按照载荷分布情况在弧形板上均匀布置连接孔位,孔位间距按照等角度间隔设置,满足不同摆动位置的定位需求;最后对所有棱边做倒圆角处理,消除应力集中点,同时避免加工与装配过程中锐边划伤操作人员。
从安装边界与尺寸配合来看,矩形底座的长宽尺寸根据整体支撑稳定性要求设计,长度方向覆盖轴套与弧形板的投影范围,宽度方向预留足够的安装孔布置空间,安装孔位距离底座边缘的距离满足螺栓安装的扳手操作空间要求,不会出现安装时工具无法操作的问题。轴套的内孔直径与常用的小型铰接轴尺寸匹配,轴套的轴向长度大于配合轴的直径,保证转动配合的接触面积足够,降低单位面积的接触压强,延长配合部位的使用寿命。弧形板上的安装孔直径与常用的连接螺栓、定位销尺寸匹配,孔位距离弧形板边缘的距离满足材料强度要求,避免受载后出现孔边开裂的问题。整体结构的高度尺寸控制在紧凑范围内,不会占用过多的设备安装空间,适合在空间受限的小型设备内部布置。
在实际选型应用时,需要注意配合轴的尺寸公差与轴套内孔的公差匹配,根据实际载荷大小选择对应材质的加工坯料,若用于重载场景可适当加厚轴套与弧形板的壁厚,若用于轻载工装场景则可在非受力部位做减重槽设计,在保证结构强度的前提下降低构件整体重量。该结构的建模逻辑也可作为同类铰接支撑构件的设计参考,通过调整轴孔直径、底座尺寸、弧形板弧度与孔位数量,即可快速衍生出适配不同安装场景、不同载荷需求的同系列支撑构件,大幅提升同类型零件的设计效率。
