多通接口法兰基座结构设计作品

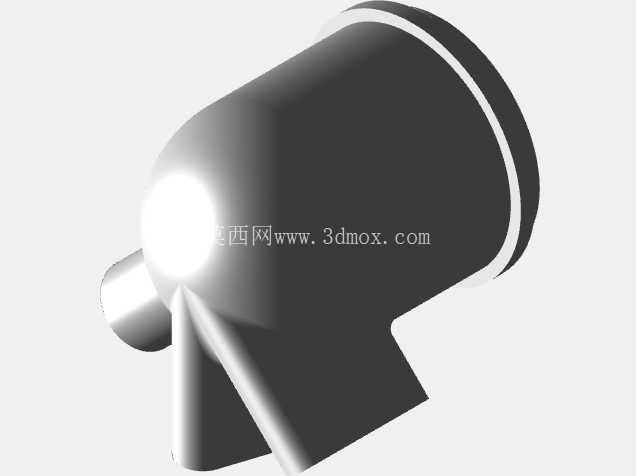

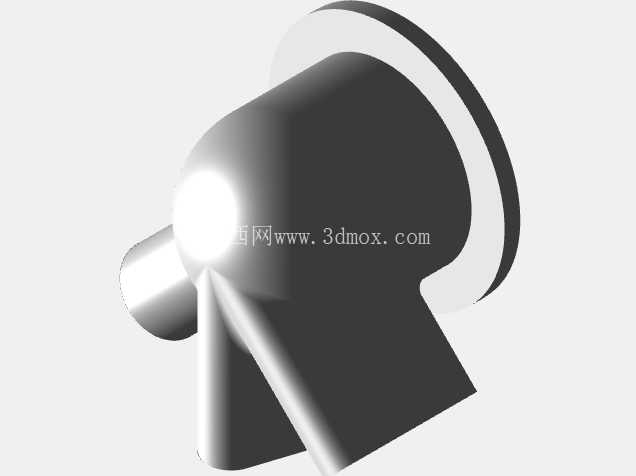

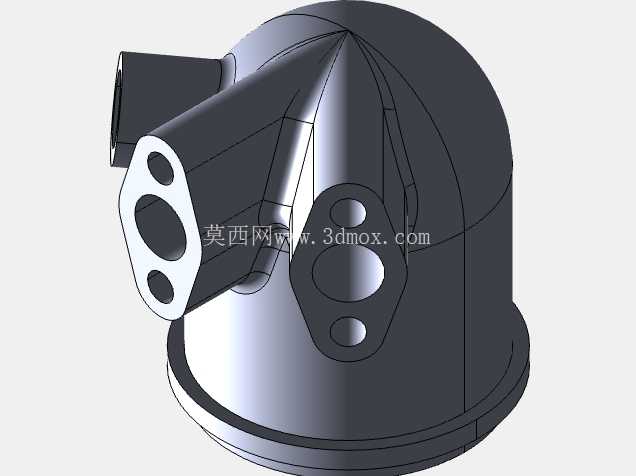

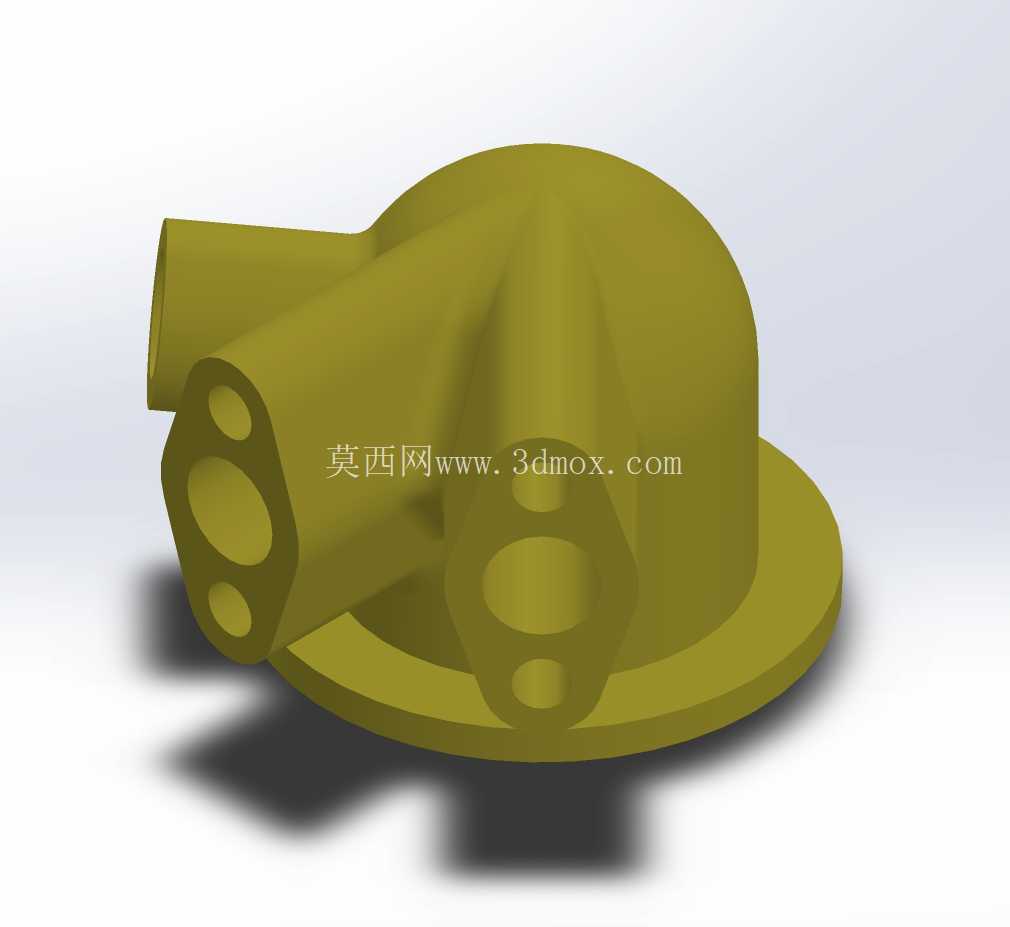

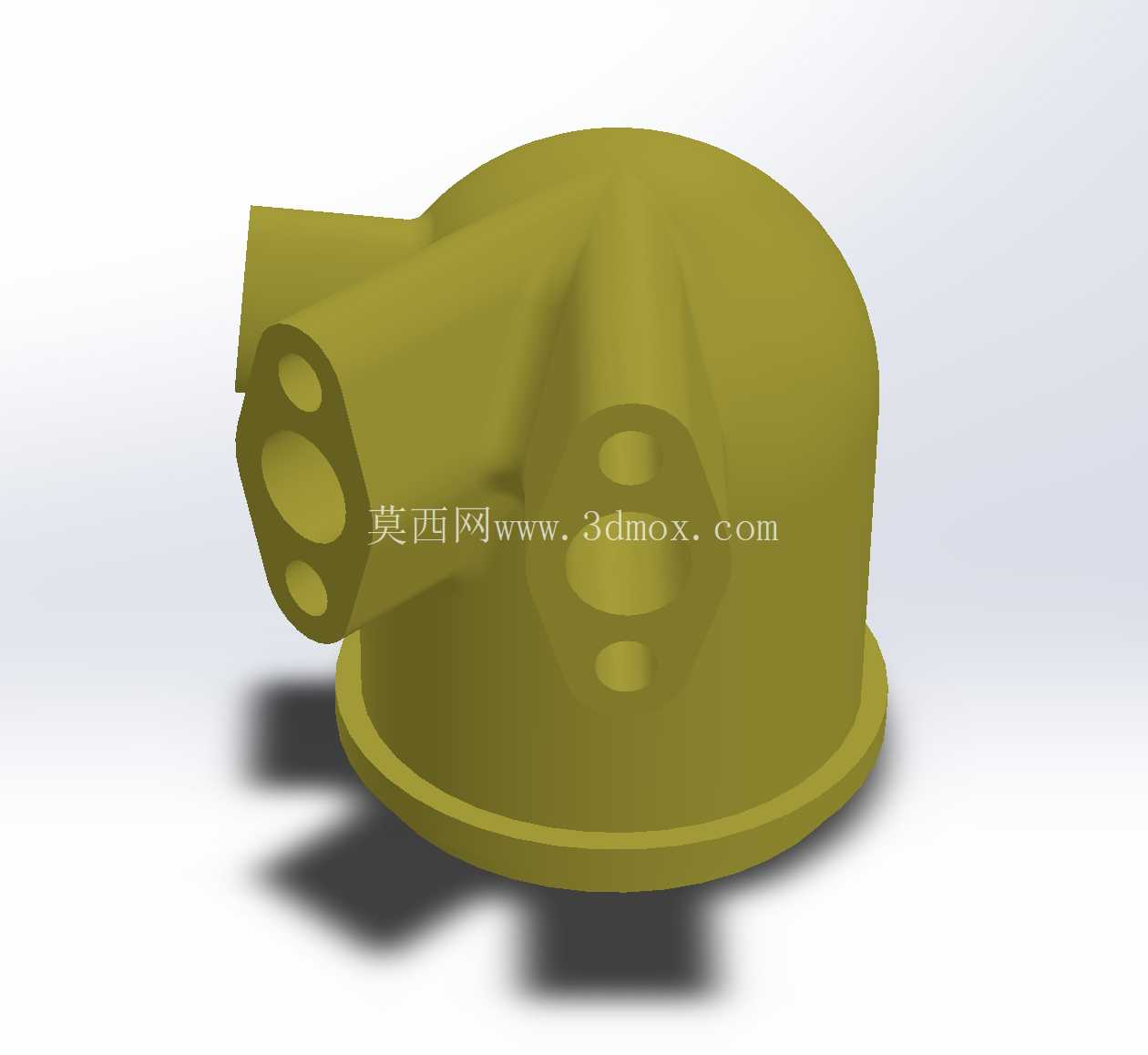

该零件属于流体管路系统中的核心连接基座，主要应用在低压流体输送、小型设备气路分配、实验台管路集成等场景中，承担多支路流体汇流、转向以及与主设备端固定连接的作用。从结构上看，底部为圆形法兰安装盘，盘面平整，可通过圆周分布的紧固件与设备安装面贴合密封，安装时需保证法兰端面与安装基准面的平面度公差在0.1mm以内，避免密封失效。主体为半球形腔体结构，腔体内部为平滑过渡的流道，可减少流体流经时的阻力损失，避免出现紊流、积液等问题，腔体壁厚均匀，可满足常规0.6MPa以内的工作压力要求，不会出现局部应力集中导致的变形或开裂。

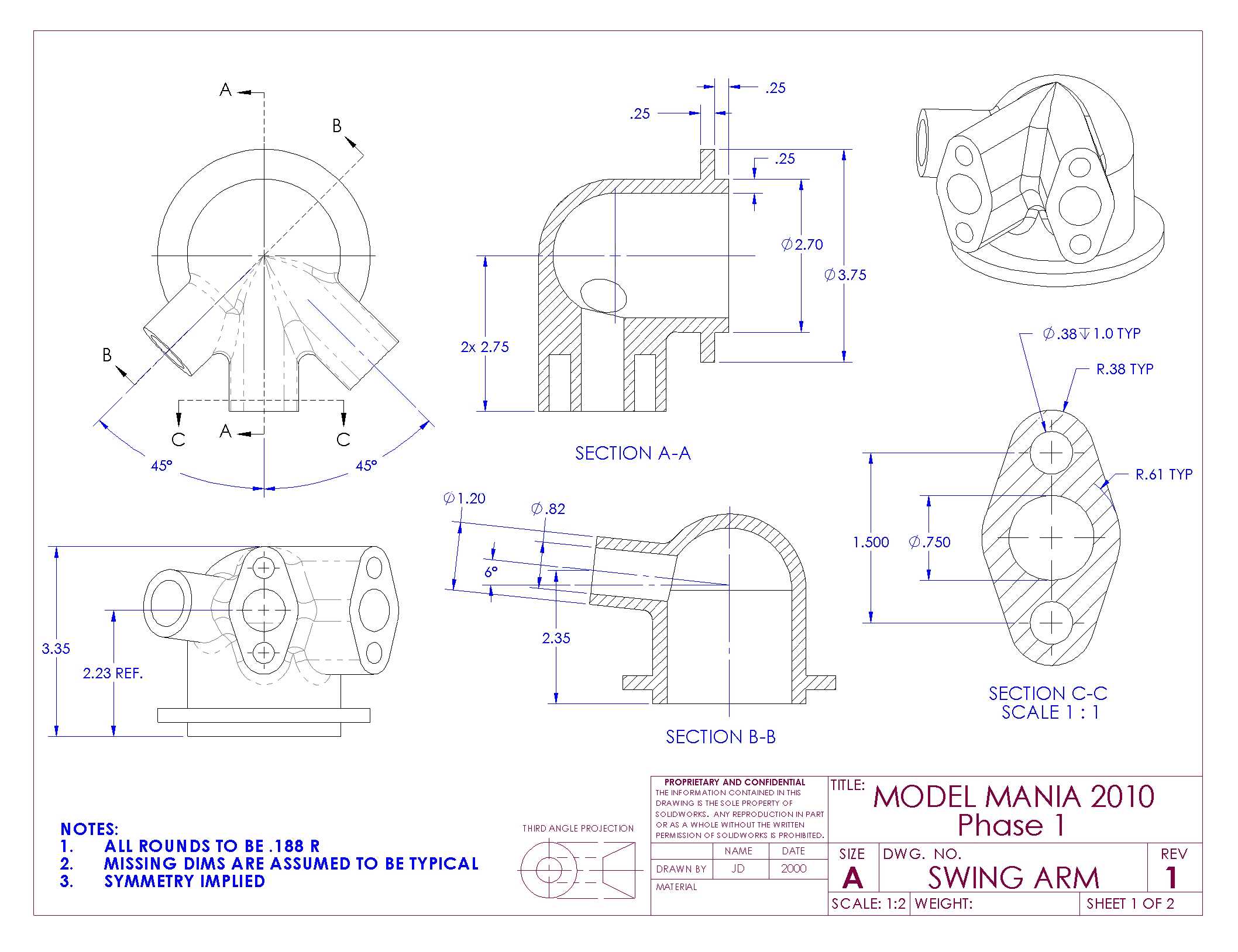

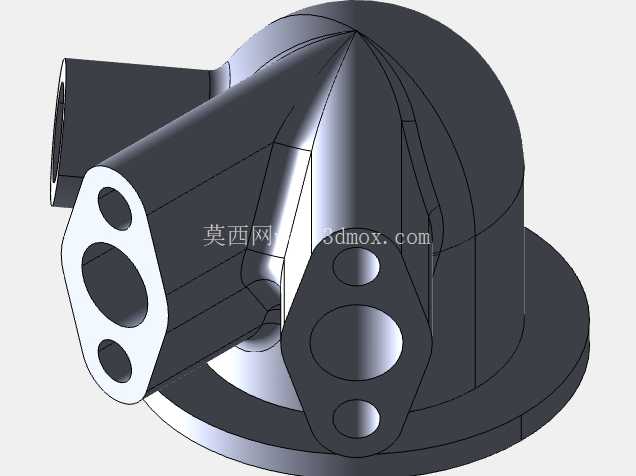

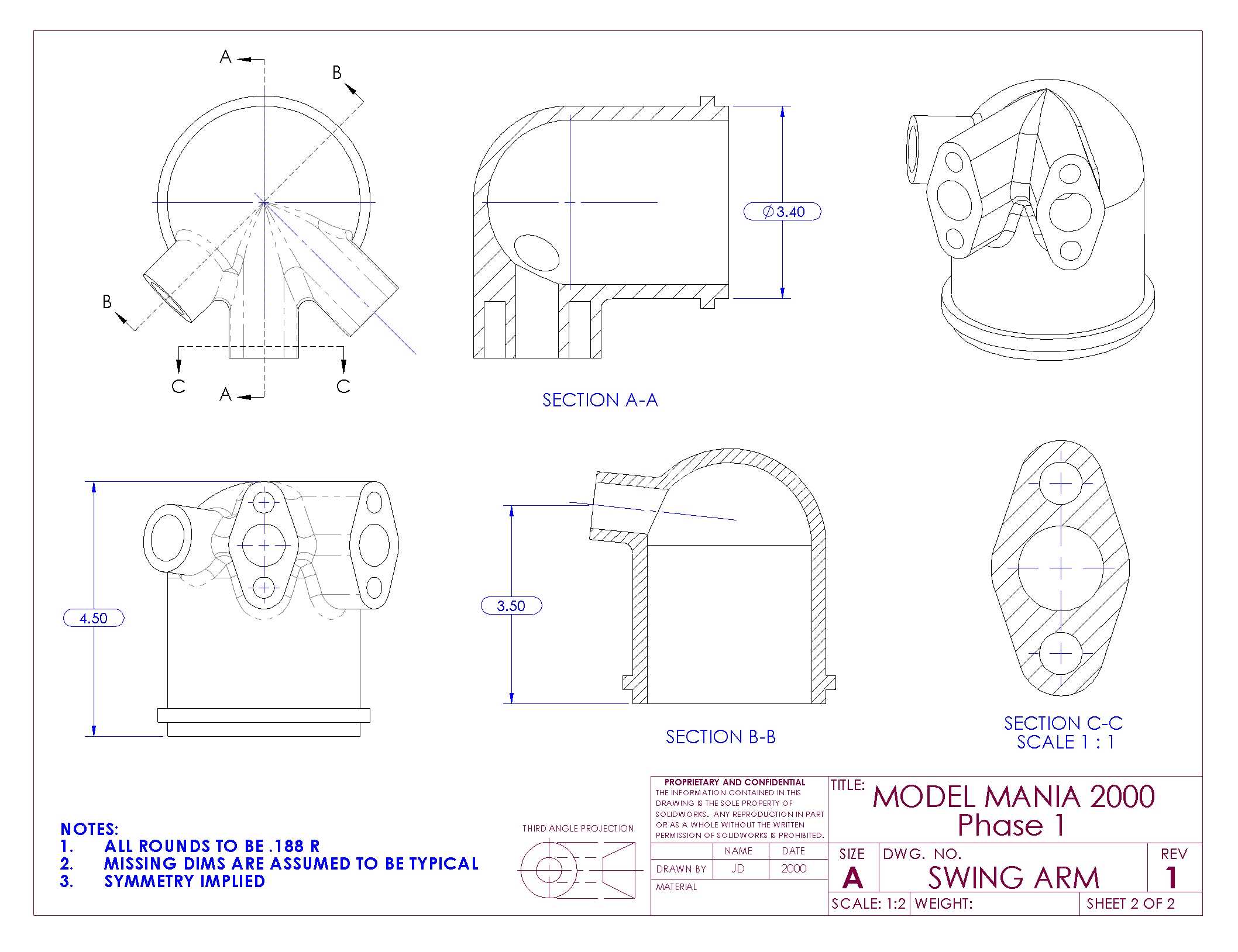

从接口布局来看，零件侧面延伸出三个不同角度的管状接口，每个接口端面均设计有同轴的密封槽与连接孔位，可分别对接不同走向的外接管路，接口的轴线角度经过精准计算，可适配紧凑安装空间内的管路排布需求，避免外接管路出现过度弯折影响流通效率。每个接口的内孔直径根据支路流量需求做了差异化设计，主通路接口孔径最大，两个支路接口孔径依次减小，可匹配不同通径的管路连接需求，接口端面的连接孔位采用对称分布设计，安装时可根据现场管路走向调整周向安装角度，提升现场装配的灵活性。

设计过程中优先考虑了流道的平顺性，所有流道交汇处均采用大圆角过渡，避免直角结构造成的流体冲蚀，同时也减少了加工过程中应力残留的问题。法兰盘与主体腔体的连接处采用圆弧过渡结构，可有效分散安装紧固时的压应力以及管路工作时的振动载荷，避免连接处出现断裂风险。零件整体采用一体化结构设计，相比多件拼接的管路接头，减少了密封连接点数量，降低了泄漏风险，同时也缩减了整体安装占用空间，适合在空间紧凑的设备内部使用。

在安装边界方面，法兰盘的外径尺寸根据接口总跨度做了匹配设计，安装时所需的最小操作空间需覆盖法兰盘圆周外侧至少20mm的范围，方便紧固件的拆装操作；侧面接口的外伸长度经过控制，不会超出法兰盘的投影范围过多，可避免安装时与周边其他零部件产生干涉。零件的整体高度控制在较低水平，可降低安装后的整体重心，减少管路振动带来的连接松动风险。

从实际使用角度出发，该结构可适配多种材质的加工需求，采用金属材质加工时可满足常规工业气路、水路的输送要求，采用工程塑料加工时可应用在低压腐蚀流体的输送场景中。接口的密封形式可根据使用场景选择端面密封或者径向密封，密封槽的尺寸可适配标准O型圈，无需定制特殊密封件，降低后期维护成本。在建模过程中，所有特征均采用参数化配置方式搭建，可根据实际使用的流量需求、安装空间尺寸快速调整接口通径、法兰盘尺寸、接口角度等参数，无需重新搭建整体模型，大幅提升同系列零件的设计效率。
