WLCA12-2型摆臂式功率限位开关结构

在自动化产线的工位限位、起重设备的行程边界防护、输送线的物料到位检测场景里，这类摆臂式功率限位开关是承担位置信号触发、设备硬限位保护的核心基础元件，区别于微型信号类限位开关，功率型限位开关可直接通断小功率控制回路，无需额外加装中间继电器做信号中转，在老款工业设备的电气改造、重载工况的位置检测场景中适配性极强。

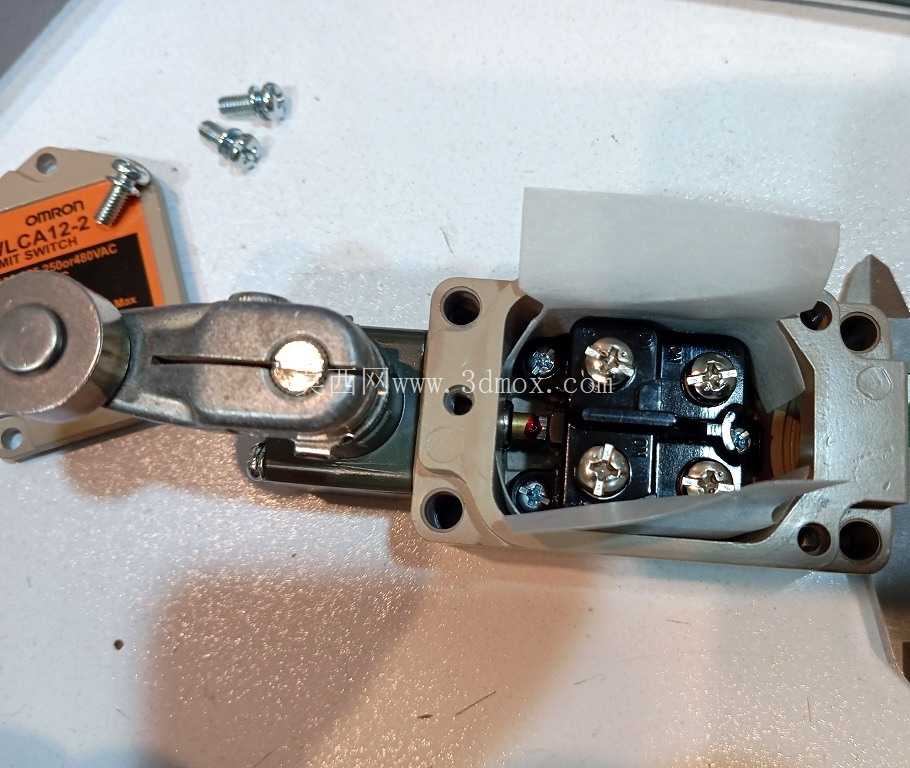

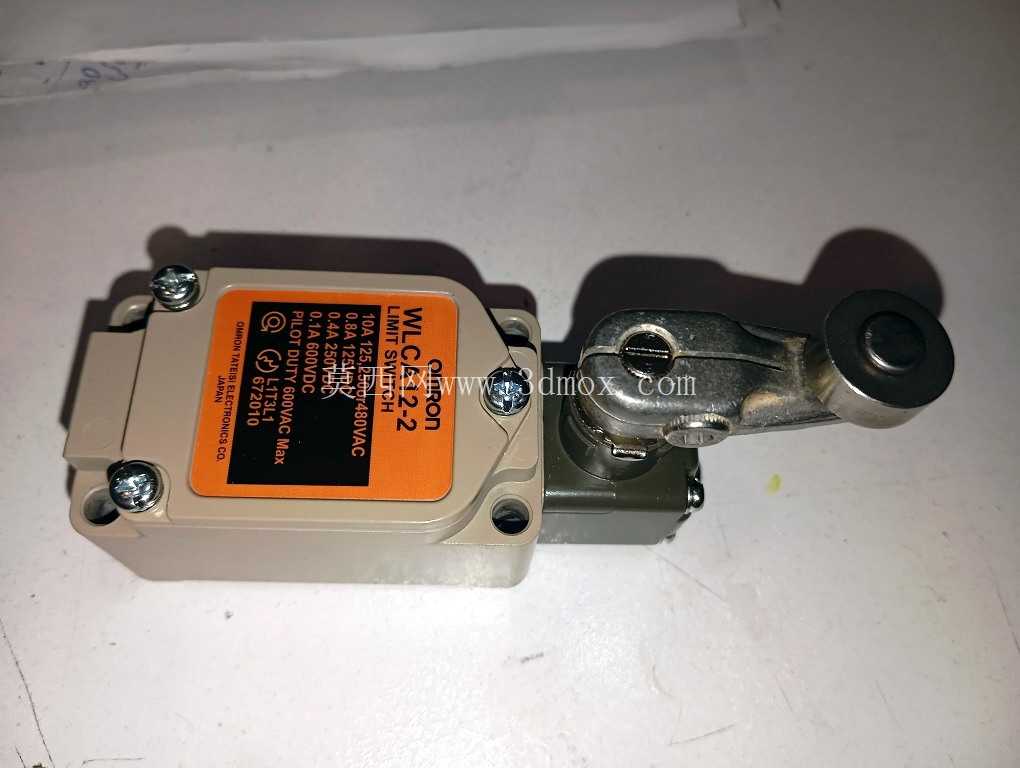

从结构设计逻辑来看，这款开关采用摆臂滚轮式触发结构，摆臂末端的金属滚轮可降低与被检测撞块的接触摩擦，长期往复触发不会出现摆臂端面磨损卡滞的问题；内部触点模块采用银基合金触点，搭配速动机构，触发时触点闭合、断开的动作行程极短，不会出现触点拉弧粘连的情况，可满足每分钟数十次的高频往复触发需求。接线端采用全开放式端子结构，无需专用工具即可完成导线压接，端子区域预留的接线空间充足，可适配1.5-2.5平方毫米的多股铜芯控制线，现场布线作业时无需额外裁剪导线绝缘层过长的部分，接线完成后可通过壳体自带的防水格兰头锁紧线缆外皮，避免线缆受外力拉扯导致接线端子松脱。

防护结构设计上，壳体采用强化工程塑料与铝压铸部件组合装配，接缝处均设置橡胶密封胶条，可达到IP65级别的防护能力，在多粉尘的车间、存在切削液飞溅的机加工工位、有轻度油污的装配线场景中，粉尘、液体不会渗入壳体内部造成触点短路或机构卡滞；铝压铸的底座部分强度充足，安装时可承受M5安装螺栓的锁紧力，不会出现底座开裂导致的开关移位问题。

安装边界方面，这款开关的底座安装孔距为标准的25mm孔距，适配市面上绝大多数通用限位开关的安装支架，替换同规格老款开关时无需重新打孔调整支架位置；摆臂的触发角度范围为正负45度，滚轮的触发压力约为5N，被检测撞块的移动速度在0.5m/s以内时均可稳定触发，不会出现漏触发或开关被撞坏的情况；开关整体的外形宽度仅为40mm，在设备狭窄的安装空间内也可完成布置，不会与周边的管线、结构件产生干涉。

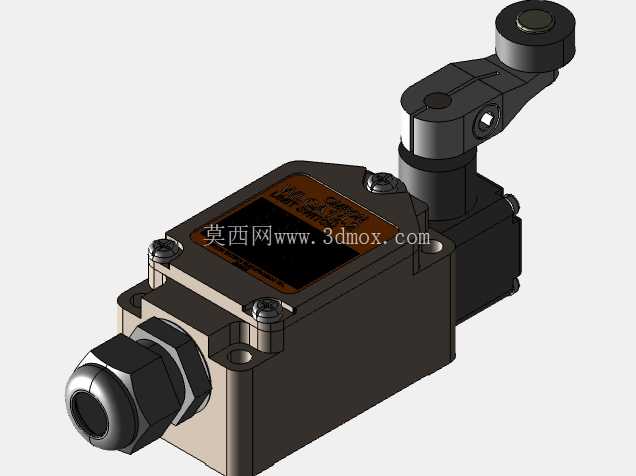

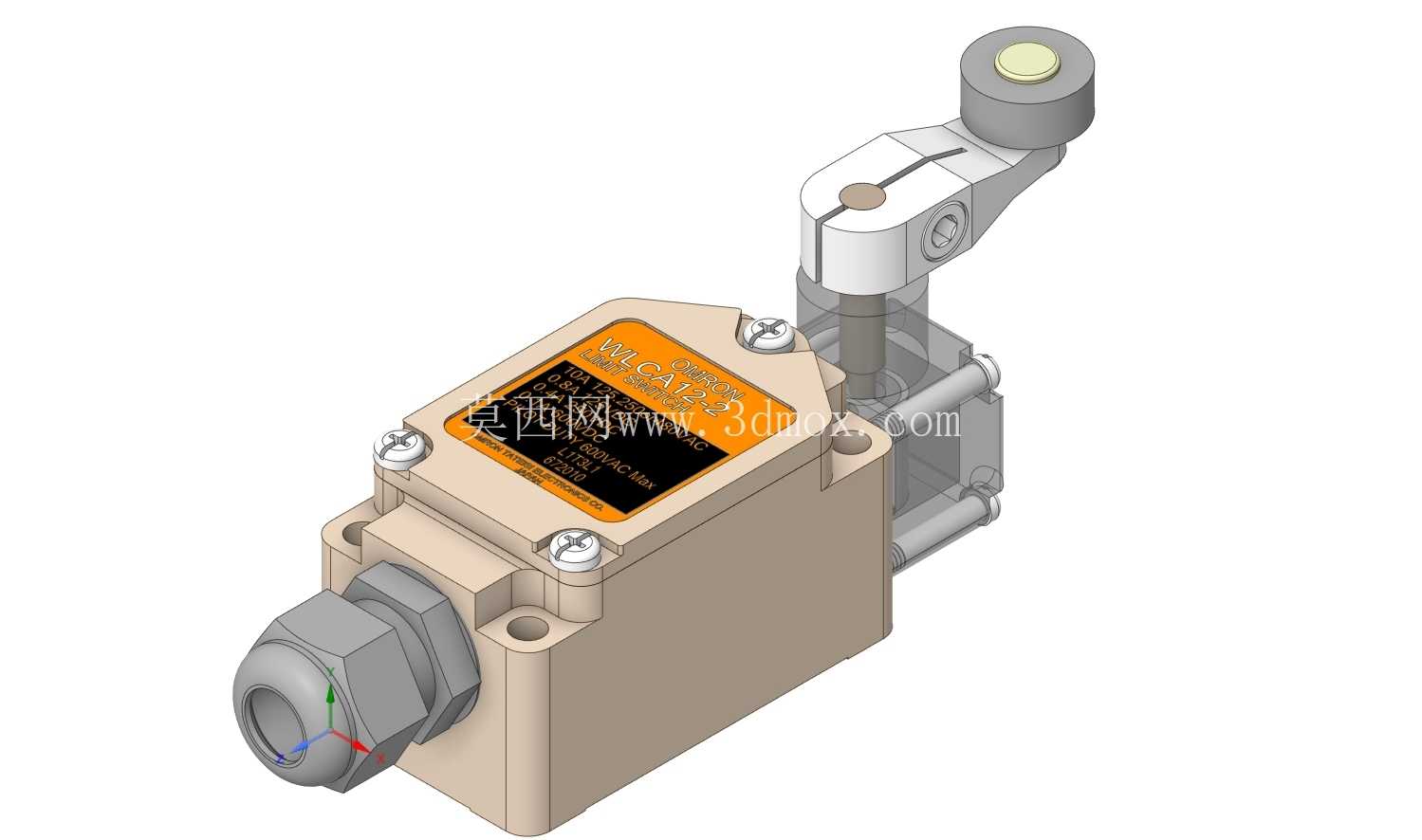

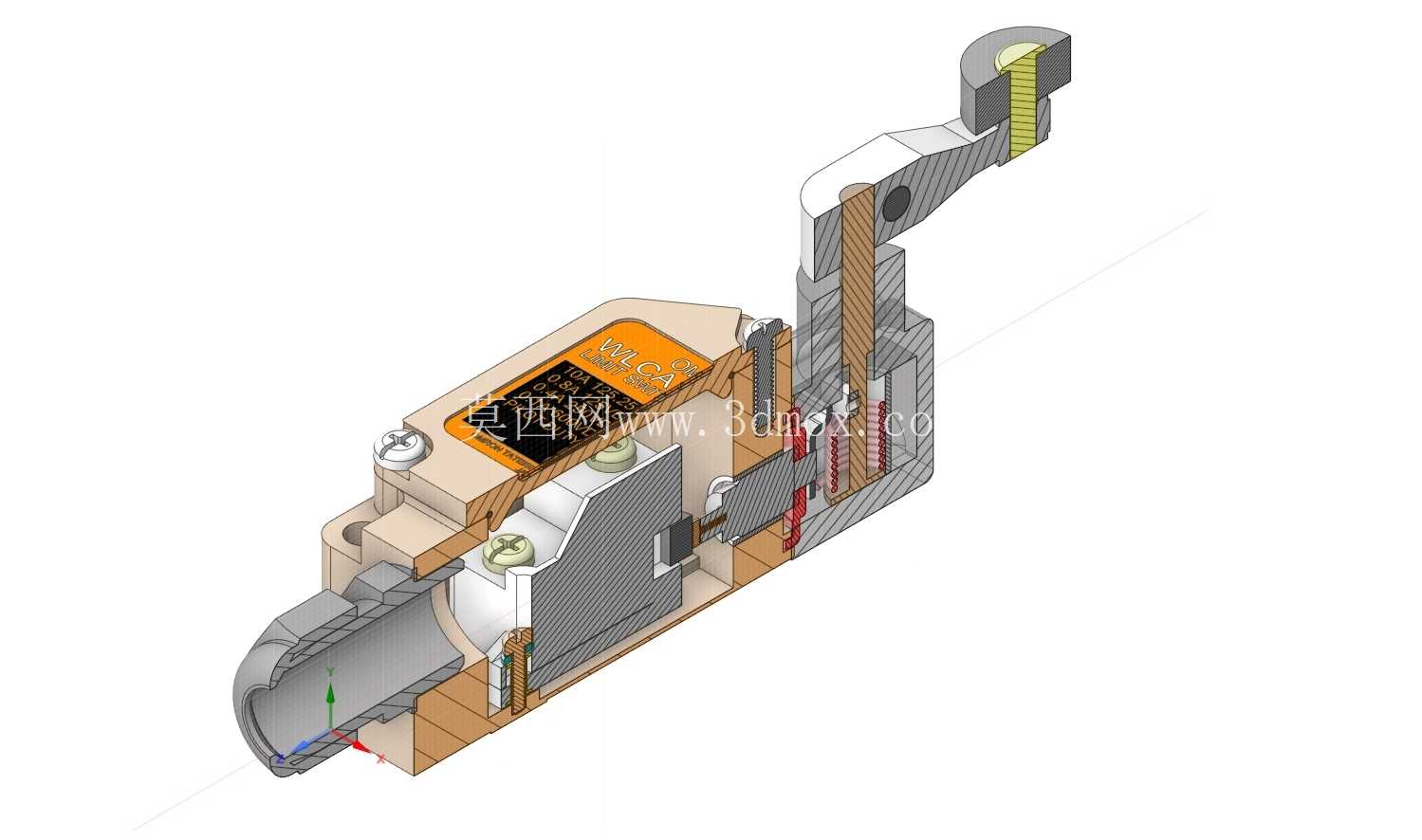

从实际使用的角度出发，这类开关的机械寿命可达百万次级，正常工况下安装调试完成后基本无需日常维护，仅需在设备季度保养时清理摆臂转轴处积攒的粉尘、油污，检查固定螺栓是否松动即可；开关的触点额定负载可达AC250V 10A，可直接驱动小型接触器线圈、声光报警器等负载，简化电气回路的设计，减少柜内中间继电器的使用数量，降低设备整体的电气成本。在三维建模过程中，这款模型完整还原了内部的速动机构、触点结构、密封件位置以及摆臂的转动自由度，可直接用于设备的虚拟装配调试，验证安装空间是否充足、摆臂触发行程是否匹配撞块的移动距离，提前规避现场安装时出现的干涉、触发不到位等问题。
