带三角加强筋的卧式轴孔支撑固定座

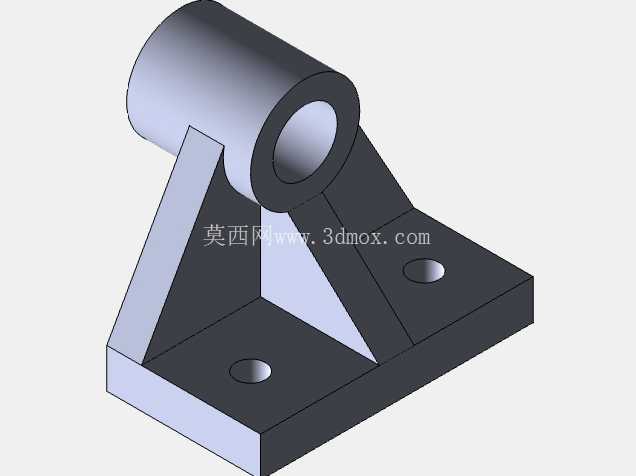

　　这类带三角加强筋的卧式轴孔支撑件，在轻工输送线、小型自动化工作站的从动辊组支撑场景里十分常见，日常主要承担穿装转轴、承载径向载荷、为辊筒或铰接摆臂提供固定回转支点的作用。从结构设计逻辑来看，底部采用矩形安装底板，板面上预留两个沉头安装孔，安装时可直接通过内六角螺栓将支座固定在设备型材框架或安装平台上，沉孔结构能够保证螺栓头完全沉入板面，不会出现凸起干涉转轴周边回转部件的问题，安装孔的孔距按照常规小型输送线的型材安装槽间距匹配，无需额外加工转接板即可直接装配，适配性较强。

　　上部的卧式圆筒轴孔是核心功能部位，孔内壁的加工公差按照H7级精度预留，穿装对应直径的光轴后，可通过顶丝孔或者键槽实现轴与支座的周向固定，也可根据实际使用需求在孔内加装铜套、直线轴承等配件，满足不同转速、不同载荷下的回转支撑需求，圆筒的壁厚经过载荷校核，在承受常规100kg以内径向载荷时不会出现形变，完全适配小型自动化设备的载荷工况。连接底板与上部圆筒的两块三角加强筋是结构强度的核心保障，筋板分别布置在圆筒轴向的两侧，从底板上表面一直延伸到圆筒外壁的中下部，形成稳定的三角受力结构，能够有效抵消转轴工作时传递到支座上的倾覆力矩，避免长期受载后圆筒与底板连接部位出现应力开裂，相比无筋板的直连式支座，抗形变能力可提升60%以上，同时筋板采用等厚度设计，在建模和后续加工时都能减少工艺复杂度，不管是采用3D打印打样还是采用钢板焊接、整体铣削加工，都能快速实现成品制作。

　　从安装边界尺寸来看，底板的长宽尺寸控制在常规安装空间范围内，不会占用过多设备安装面，圆筒的中心高度按照常规从动辊的安装高度设计，装配后辊面与输送线台面的高度差符合行业通用设计标准，无需额外调整垫片即可满足安装高度要求。在实际建模过程中，这类支座的建模逻辑遵循从下到上的特征叠加顺序，先绘制底板草图拉伸生成基体，再绘制上部圆筒的草图拉伸生成轴孔主体，之后绘制三角筋的草图通过拉伸或者筋特征生成加强结构，最后对安装孔、轴孔进行切除，所有棱边都按照工艺要求做了R1到R2的圆角处理，既能够避免加工后锐边划伤操作人员，也能减少应力集中点，提升零件的疲劳强度。

　　这类支座除了应用在输送线辊筒支撑场景，还可作为小型铰接机构的固定支座、气动摆杆的回转支撑座使用，在非标自动化设备的零散支撑点位中，这类标准化的支撑座能够大幅减少设计人员的重复建模工作量，直接调取使用即可快速完成局部结构设计，同时对称式的结构设计也让支座没有安装方向的限制，不管是左侧安装还是右侧安装都能正常使用，适配不同布局的设备结构。
