低成本蓝白配色1602字符液晶显示模块

在嵌入式开发、小型工控终端、教学实验装置这类对成本控制要求严苛的场景里，字符型液晶显示模块始终是人机交互环节的核心选型之一，本次呈现的16x2字符液晶模块，正是针对这类场景做了全维度结构适配的成熟方案。不同于大尺寸彩屏模组的复杂驱动逻辑，这款模块采用标准并行接口设计，单屏可同时显示两行、每行16个ASCII字符，完全覆盖参数读取、状态提示、简单菜单交互的显示需求，不需要额外搭载显存控制芯片就能完成基础字符渲染，驱动代码占用的MCU资源极少，哪怕是资源有限的8位单片机也能轻松驱动。

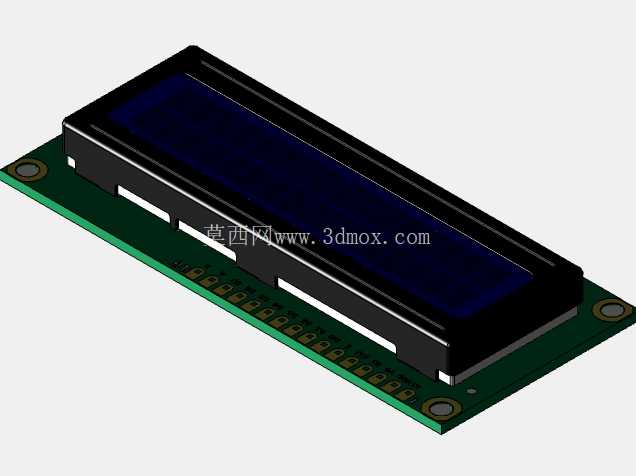

从实际安装适配的角度看，模块整体采用PCB载板加液晶封装的叠层结构，载板四角预留了标准直径3.2mm的金属化安装孔，孔位间距严格遵循行业通用的1602模组安装规范，横向孔距75mm、纵向孔距31mm，不管是直接固定在设备面板的塑料螺柱上，还是搭配铜柱安装在主控PCB上方，都不需要额外做孔位改制。载板下方引出的16个直插排针引脚采用标准2.54mm间距设计，既可以直接插在面包板上做原型验证，也能通过排线连接到主控板的对应接口，引脚定义完全兼容行业通用的1602接口标准，RS、RW、E、数据口的排列顺序和市面绝大多数同规格模组一致，硬件替换时不需要重新调整接线定义。

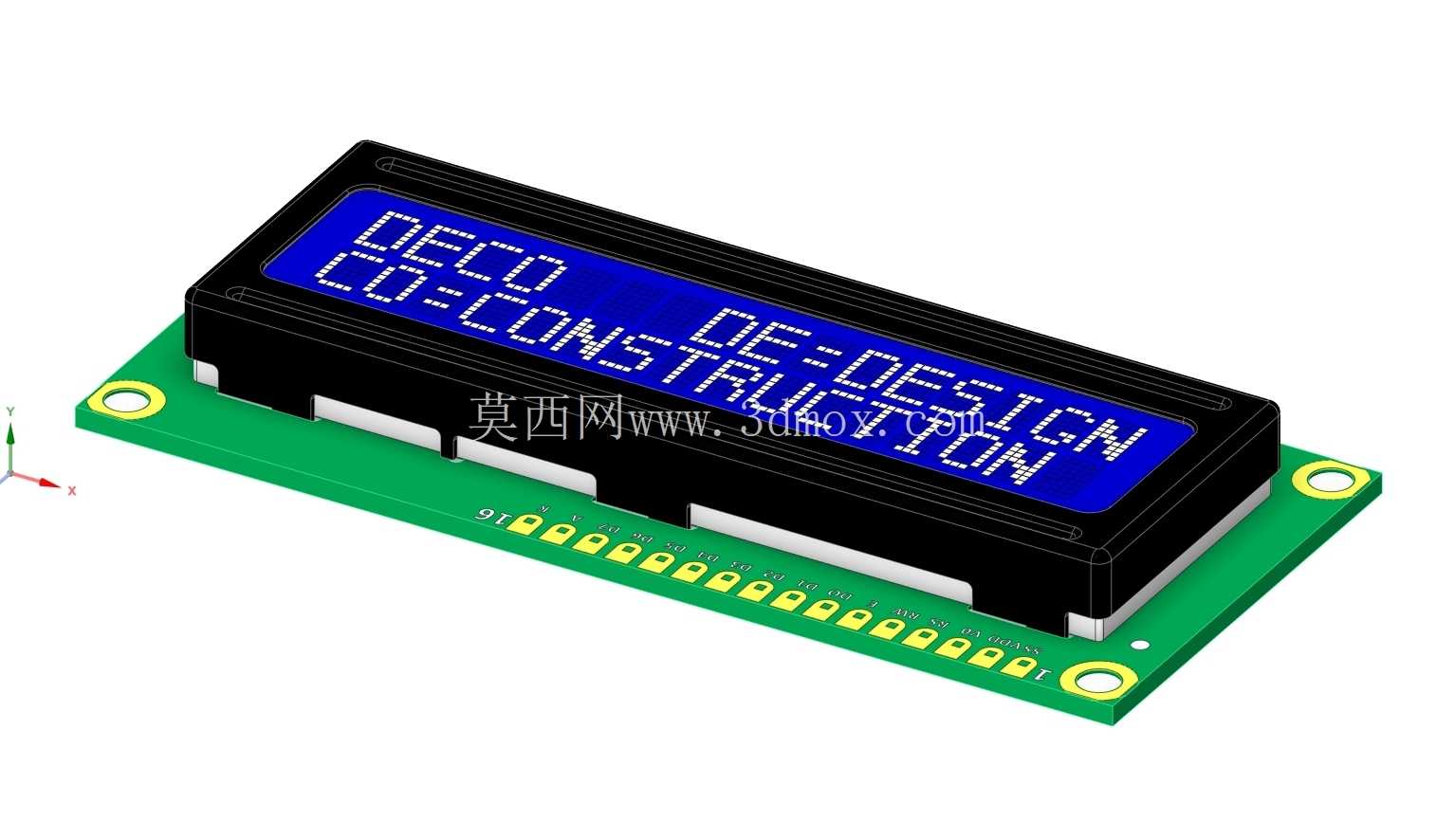

结构设计上，液晶部分采用COB封装工艺，驱动芯片直接绑定在液晶玻璃的背面，外层用黑色环氧胶做密封保护，既可以阻挡外界粉尘、潮气侵入绑定区域，也能提升液晶部分的结构强度，避免组装过程中受力导致玻璃碎裂。蓝底白字的显示配色是经过多场景验证的实用选择，相比黄绿屏配色，蓝白屏在室内普通光照下的字符对比度更高，不需要额外调整偏压电阻就能获得清晰的显示效果，背光采用均匀分布的侧置LED导光结构，不会出现局部亮斑或者显示区域明暗不均的问题，背光引脚单独引出，用户可以根据实际使用需求选择常亮、PWM调光或者受控点亮，进一步降低设备待机功耗。

在实际设备集成过程中，这款模块的厚度控制也做了针对性优化，液晶本体加载板的总厚度控制在13mm以内，面板开窗只需要预留70mm*24mm的矩形开口，就能把模块的显示区域完全露出，模块边缘和面板开窗的配合间隙可以控制在0.5mm以内，既方便组装时的对位调整，也能避免缝隙过大影响设备外观的整体性。载板上的对比度调节电位器预留了安装位置，用户可以根据自己的安装视角调整屏幕显示对比度，不需要额外在外围电路上加装配位元件，哪怕是垂直安装在设备立面、或者倾斜安装在操作台上，都能调整到最合适的显示效果。

从应用适配的维度看，这类字符模组不需要做复杂的图形界面开发，只需要按照指令集写入对应的字符编码就能完成内容显示，非常适合用在小型温控器、电源模块、实验教学板、简易PLC终端、小型检测设备这类不需要复杂图形显示的设备上，相比段码屏，它的显示内容更灵活，可以根据设备运行状态动态切换显示内容，相比TFT彩屏，它的成本更低、驱动更简单、抗干扰能力更强，在工业现场的电磁环境下也能稳定显示，不会出现花屏、闪屏的问题。模块的工作温度范围覆盖常规工业场景的使用需求，在0到50摄氏度的环境下都能正常工作，存储温度范围更宽，满足一般工业设备、民用电子设备的运输和存储要求。

建模过程中，对模块的所有结构细节都做了1:1还原，包括排针的长度、安装孔的沉边、液晶部分的台阶结构、载板上丝印的引脚序号和定位标识，甚至连背光部分的导光板边缘结构都做了准确复刻，不管是用来做设备的结构装配干涉检查，还是用来做产品宣传的渲染图，都能直接调用，不需要再做额外的结构修正。模型的装配层级按照实际生产的组装顺序划分，液晶部分、载板、排针、安装孔位都做了独立的零件划分，方便设计人员根据自己的需求调整结构，比如修改排针为弯针版本、调整安装孔位置适配特殊面板结构，都可以直接在对应零件上修改，不需要重新构建整体模型。
