三轴船用运输拖车结构设计方案

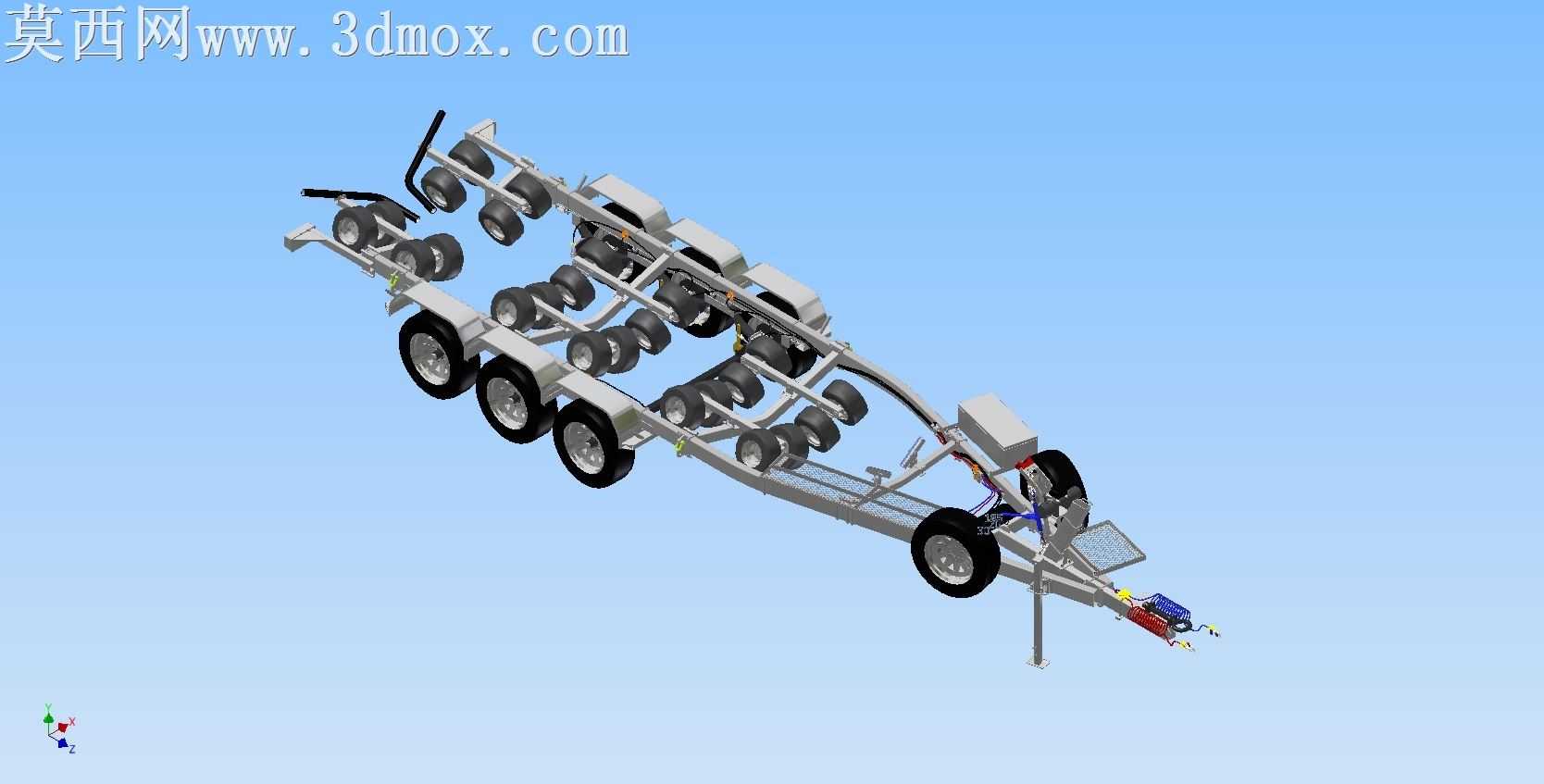

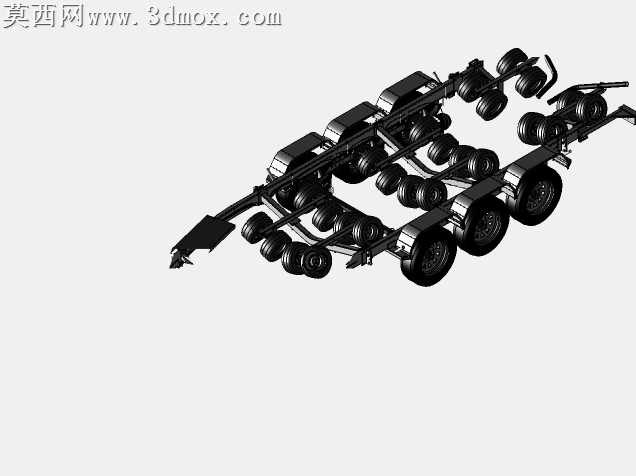

本作品为三轴船用拖车的三维结构设计，建模过程中严格遵循船用拖运设备的实际使用工况，从整体承载框架到局部连接构件均做了精细化的结构还原。建模阶段先以基准轴、基准面搭建整体布局骨架，确定三轴轮组的排布间距、牵引架的延伸角度、船体承托滚轮组的分布位置，确保整体轴距、轮距符合道路拖行与船体承载的双重要求，避免出现结构干涉与受力失衡问题。框架主体采用型钢拼接的桁架式结构，建模时还原了每一段型材的连接节点、焊接固定位与加强筋布置，在保证整体承载强度的同时兼顾轻量化设计，减少拖行过程中的无效负载。轮组部分完整还原了三轴悬挂结构、轮胎、轮毂与制动组件的装配关系，每个车轮的转动自由度、悬挂的缓冲行程都在装配约束中做了对应设置，可直观展示拖行过程中轮组随路面起伏的自适应状态。船体承托区域排布了多组可调式滚轮支架，建模时还原了滚轮的转动结构、支架的高度调节机构与锁紧结构，可适配不同船底弧度的小型船舶，避免船体在拖运过程中出现剐蹭或移位。牵引端完整设计了牵引连接头、驻车支腿、信号接线组件与安全链结构，还原了实际拖车与牵引车连接的全部接口细节，驻车支腿的伸缩结构、支撑脚的铰接结构都做了可动性的装配约束。渲染阶段采用金属材质模拟型钢框架的金属质感，橡胶材质还原轮胎与承托滚轮的表面纹理，不同功能的构件采用差异化的材质配色区分，清晰展示各部分的结构边界与功能分区，整体渲染效果直观呈现出拖车的实际装配状态与结构特点。整个设计围绕船用转运的实际需求展开，从承载能力、适配性、拖行安全性多个维度做了结构优化，所有构件的尺寸参数均参考行业通用规范设置，可作为船用拖车设计、改装的参考方案，也可用于相关产品的结构展示与原理演示。
