哈雷戴维森chopper风格复古摩托车结构设计

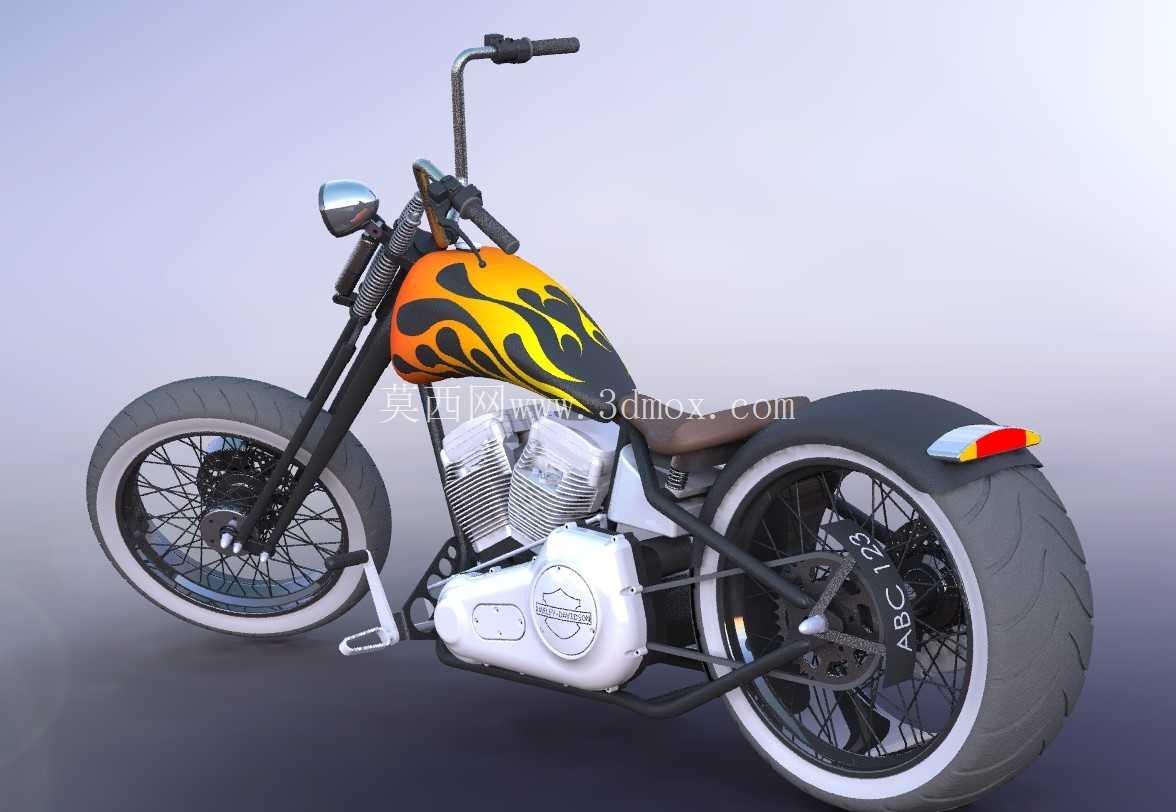

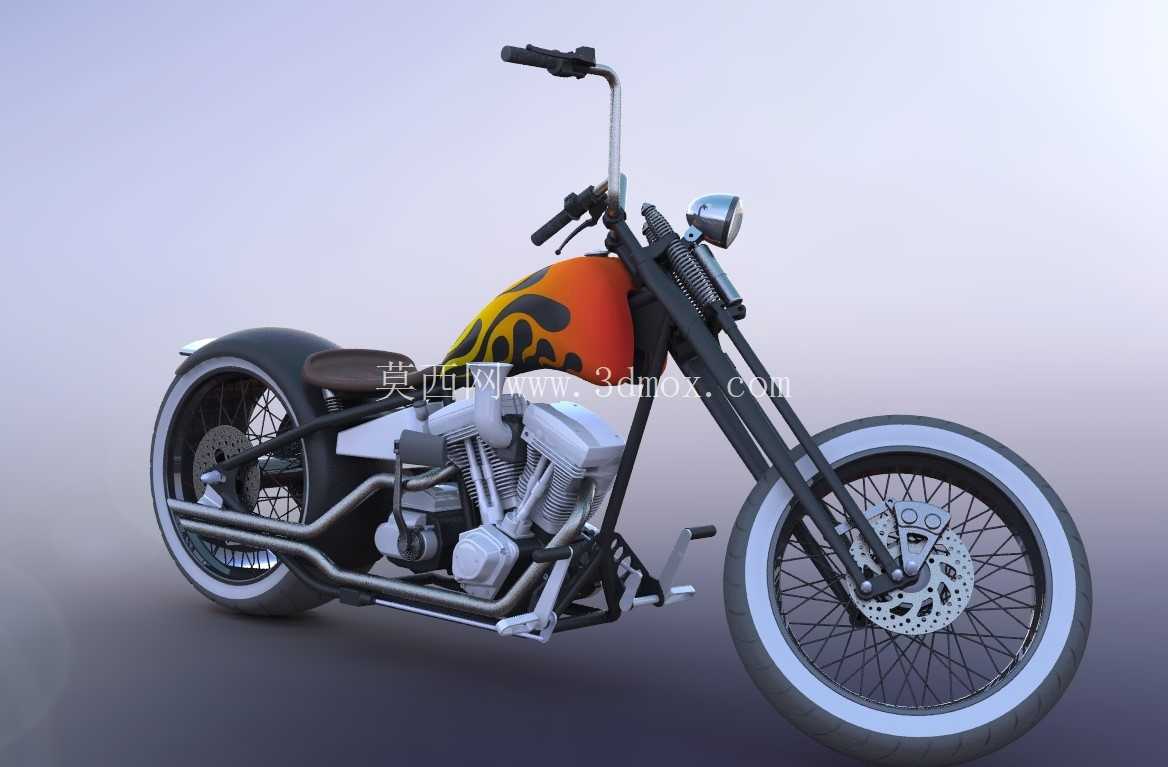

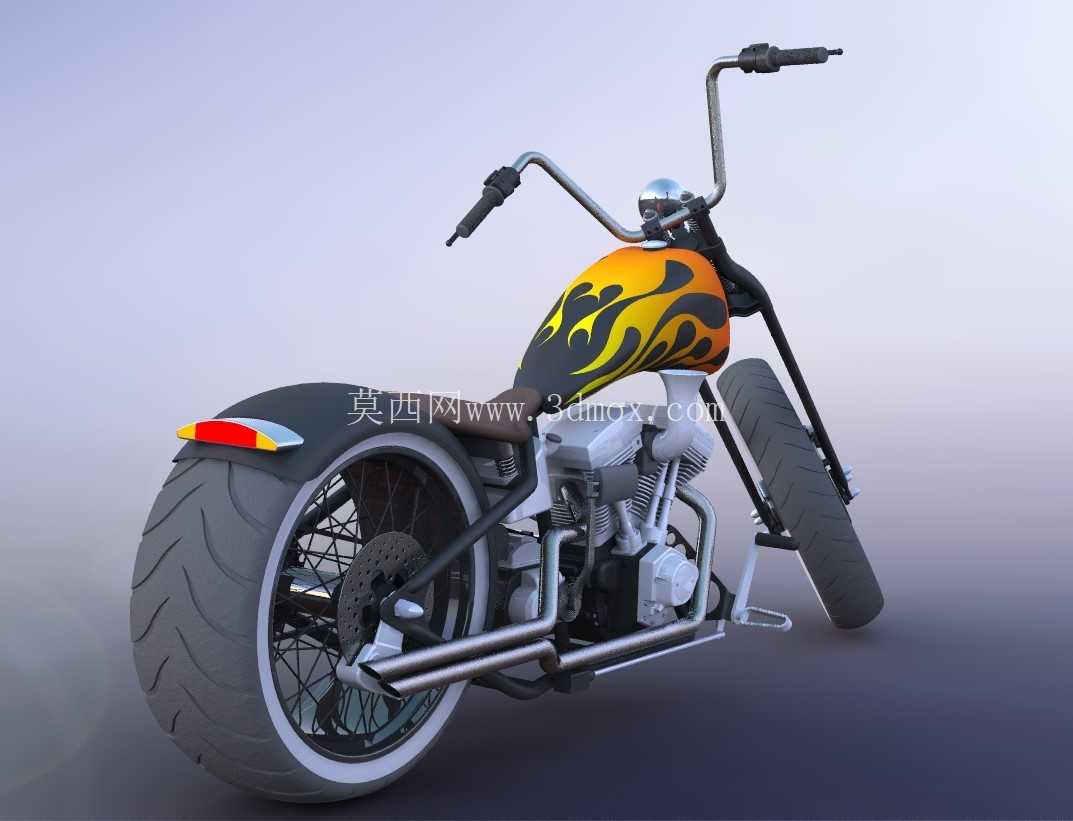

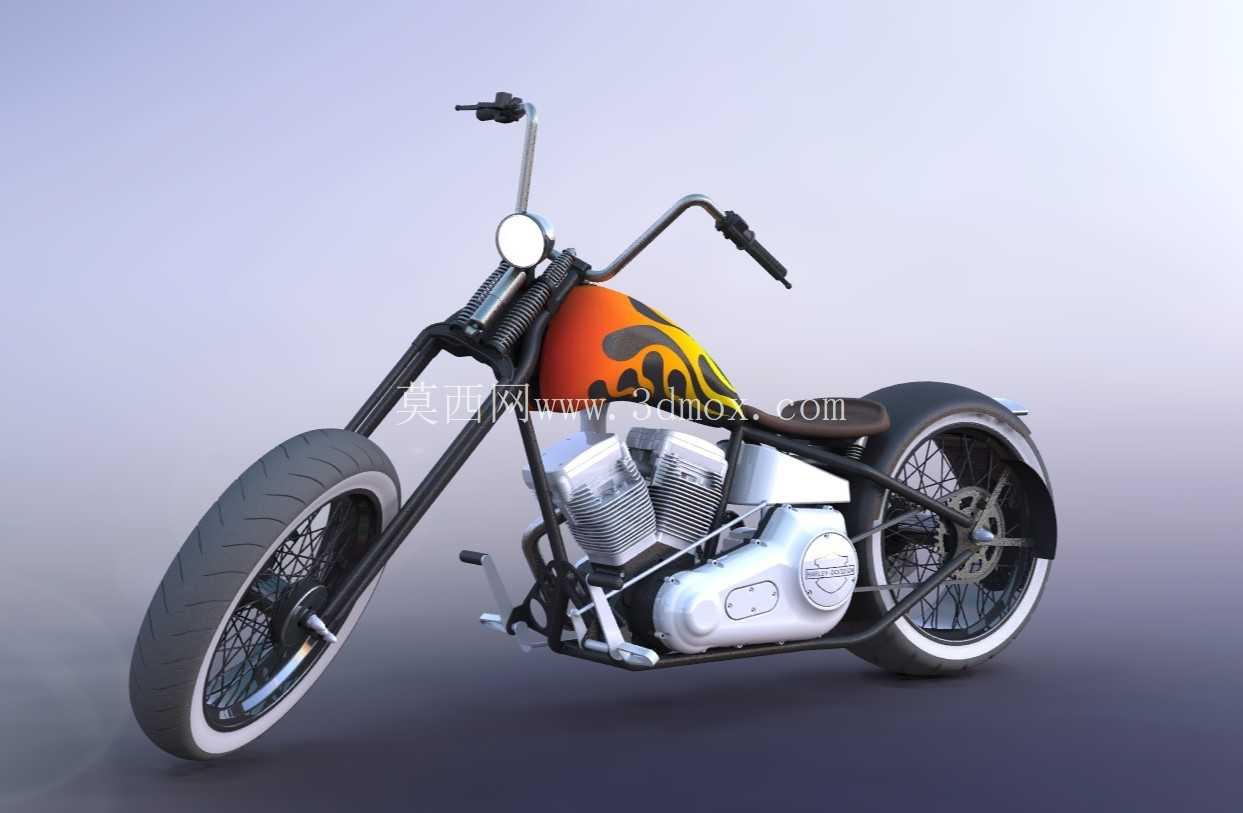

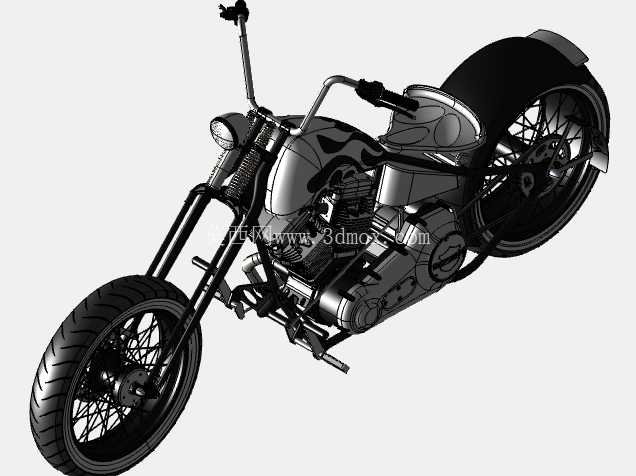

　　这款chopper风格的定制摩托车结构设计，核心围绕美式巡航机车的个性化改装需求展开，在传统哈雷戴维森V缸动力平台的基础上做了长前伸角的前叉布局调整，适配定制改装市场、影视道具制作、机车文化展陈等多场景的使用需求。从结构设计逻辑来看，整车采用了经典的硬尾车架构型，取消了后减震结构，将后摇臂与车架主体做刚性连接，这种设计一方面能够最大化还原chopper风格的极简视觉特征，另一方面也对车架的焊接强度、载荷分布提出了更高要求，建模过程中针对车架管材的壁厚、弯折角度做了反复校核，确保在单人骑行的载荷工况下，车架关键受力点的应力集中系数控制在许用范围内。

　　前叉部分采用了加长正置前减震结构，前伸角设定在38度左右，比常规巡航车的前伸角大8-10度，这种设计能够带来更稳定的高速巡航表现，同时拉长的前叉视觉效果也契合chopper车型的标志性特征，建模时对前叉的上下联板固定位置、减震行程预留、转向限位结构都做了精准还原，避免出现转向干涉、减震触底等结构问题。动力单元沿用了经典的V型双缸风冷发动机布局，发动机与车架的连接点采用了三点式橡胶悬置结构，能够有效过滤发动机运转时的往复振动，提升骑行时的舒适度，发动机外部的散热鳍片、气门室盖、变速箱壳体的细节都做了1:1的结构还原，包括侧盖上的装饰性标识位置、机油加注口的布局、脚启动杆的运动行程都做了运动仿真校验，确保各活动部件在运转过程中不会与周边的车架、排气、脚踏部件发生干涉。车轮部分采用了前后钢丝辐条轮构型，前轮规格为21英寸窄胎，后轮为16英寸宽胎，这种前后轮尺寸的差异化搭配是chopper车型的典型特征，建模时对辐条的编织角度、轮毂的固定法兰位置、刹车盘的安装孔位都做了参数化设计，能够直接对接后续的工程出图、零部件加工环节。油箱采用了窄体花生造型，安装位置位于车架上管的上方，容量设定在12升左右，兼顾了造型的极简感与基础的续航需求，油箱底部的出油口位置、油位传感器的安装预留位都做了结构避让，不会与下方的发动机顶部、线束布局产生冲突。

　　座椅采用了单座薄垫设计，安装位置位于后车架的上方，座高设定在680毫米左右，能够适配绝大多数身高的骑行者，座椅下方的空间预留了电瓶、点火模块、线束的安装位置，所有电气部件的布局都做了隐形式处理，不会破坏整车的简洁视觉效果。车把部分采用了高把设计，握把的安装高度比常规车把高250毫米左右，骑行时能够保持直立的坐姿，降低长途巡航时的腰部负荷，车把上的控制开关、后视镜安装座、油门转把的结构都做了细节还原，离合、刹车拉线的走向沿着前叉、车架主管做了隐藏式布局，避免外露的管线破坏整车的视觉完整性。

　　排气系统采用了短款斜出尾段设计，排气头段从发动机两侧的排气口引出，沿着车架下方向后延伸，尾段出口位置位于后轮的侧上方，建模时对排气的管径、弯折角度、安装吊耳的位置都做了校核，确保排气的高温不会对周边的轮胎、线束、车架漆面产生影响。脚踏部分采用了前置脚踏布局，安装位置位于发动机的前下方，比常规巡航车的脚踏位置靠前150毫米左右，骑行时腿部能够保持舒展的姿态，脚踏的安装支架与车架的连接点做了加强结构设计，能够承受骑行时的脚部踩踏载荷，同时预留了换挡杆、后刹车踏板的安装位置，各操作部件的行程、角度都符合人机工程学的要求。整车的外形尺寸控制在长2350毫米、宽820毫米、高1150毫米的范围内，安装边界方面，最小离地间隙为130毫米，能够适配城市铺装路面的通行需求，转弯半径为3.2米，虽然长前叉的设计一定程度上增大了转弯半径，但在城市道路、郊野公路的巡航场景下完全能够满足使用需求。建模过程中所有零部件都采用了参数化建模方式，各部件的装配关系都做了干涉检查，关键受力部件的壁厚、材质选型都做了对应的结构标注，既能够作为定制改装的参考蓝本，也能够直接用于展陈模型制作、影视道具设计、机车文化周边开发等场景。
