悬挂式动力滑翔翼单人飞行器结构

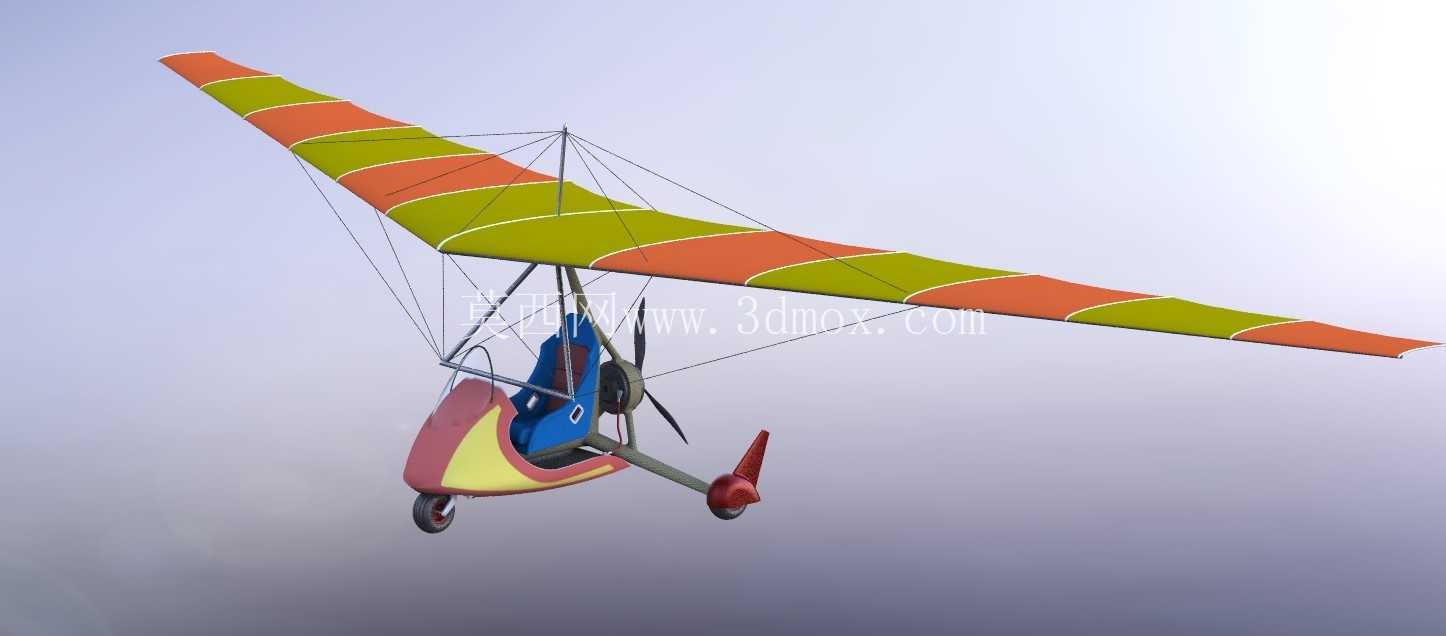

　　这款悬挂式动力滑翔翼的三维结构，核心面向低空休闲航空运动、短途低空作业场景的结构设计参考，区别于无动力三角翼，其自带的动力单元可实现平地自主起飞，无需依赖高山落差或牵引设备，适配平原、开阔草地等多种起降场地，在航空运动体验、低空航拍作业、农林小范围巡查等场景中都有实际应用空间。从结构布局来看，整体采用上单翼悬挂式设计，机翼为柔性翼面搭配张线支撑结构，翼面采用橙绿相间的分段式翼肋设计，每段翼面通过张线与下方的机身框架连接，这种布局能在保证翼面升力效率的同时，最大限度降低整体结构重量，张线的排布经过力学优化，可将飞行过程中的翼面载荷均匀传递到机身主框架上，避免局部应力集中导致的结构失效。

　　机身主体采用轻量化桁架式结构，前部为半封闭的乘员座舱区域，座舱框架采用弧形流线设计，既可以降低飞行过程中的正面风阻，也能为乘员提供基础的防护空间，座舱内集成了动力控制、翼面操纵的连接机构，乘员通过重心偏移配合操纵杆即可实现飞行姿态的调整，操纵逻辑简单直接，适配单人操作的使用需求。动力单元布置在座舱后方位置，采用前置螺旋桨的推进式布局，螺旋桨旋转产生的推力直接作用于机身重心附近，避免推力偏差带来的姿态干扰，动力单元的安装支架与主框架采用刚性连接，同时预留了减震缓冲结构，可降低动力运行时的振动传递到乘员区域，提升飞行过程的稳定性。

　　起落部分采用前三点式小轮布局，前轮为转向轮，与座舱操纵机构联动，可实现地面滑行阶段的方向控制，两个后轮布置在机身重心靠后位置，轮架采用弹性支撑结构，可吸收起降过程中的地面冲击，避免硬着陆时的冲击力传递到主框架造成结构变形，三个机轮的尺寸都经过优化，在保证地面滑行稳定性的同时，尽可能降低飞行过程中的气动阻力。机翼部分的翼展与机身长度的比例经过匹配设计，翼展长度可保证在较低的飞行速度下获得足够的升力，失速速度低，飞行安全性更高，翼面的张线连接点都布置在翼肋的受力节点位置，每个连接点都做了应力分散设计，避免翼面在强气流环境下出现撕裂或连接点脱落的问题。

　　机身尾部设置了小型垂直尾翼，可提升飞行过程中的方向稳定性，避免侧风环境下出现偏航失控的问题，尾翼的安装角度经过校准，可在飞行过程中自动修正小幅的方向偏差，降低乘员的操纵负担。从安装边界来看，整机的地面停放高度控制在单人可触及的范围，机翼拆解后可装入小型运输车辆，转场运输便捷，各部件的连接接口都采用快拆式设计，无需复杂工具即可完成整机的组装与拆解，适配户外作业、转场飞行的使用需求。结构设计过程中，所有受力部件的截面参数都经过载荷校核，主框架采用轻量化高强度的管材拼接，在保证结构强度满足低空飞行载荷要求的前提下，最大限度降低整机自重，提升有效载荷能力，可搭载单人乘员及小型作业设备完成相应的飞行任务。翼面的分段设计也便于局部损坏后的更换维护，无需更换整个翼面，降低后期的维护成本，操纵系统的连接节点都设置了冗余保险结构，避免单一节点失效引发的飞行安全问题。
