奥迪TT双门跑车车身曲面结构设计

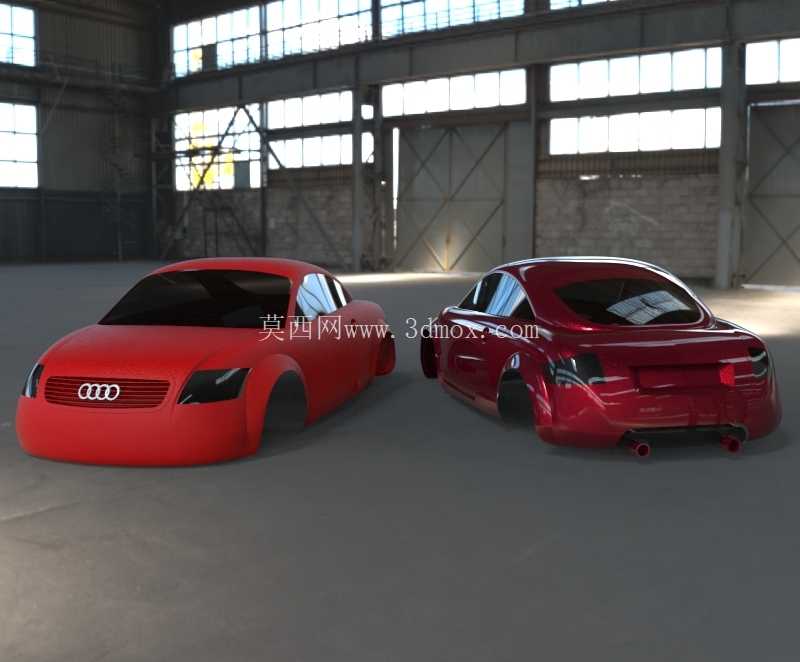

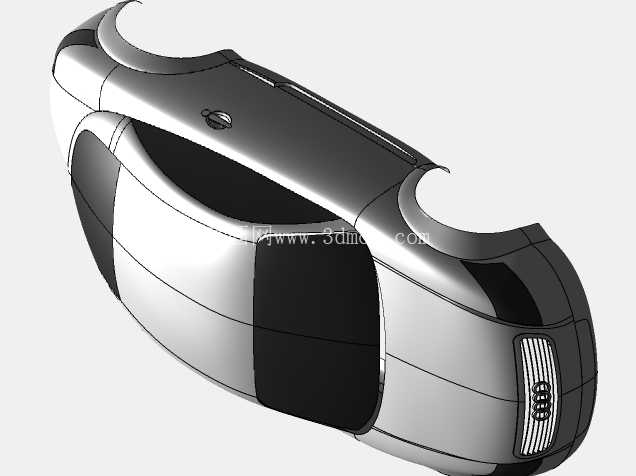

本次呈现的奥迪TT车身三维结构，完全围绕初代双门轿跑的量产外饰特征搭建，建模过程中优先还原了车型标志性的圆润溜背线条与短前后悬布局，所有曲面均按照A级曲面的连续性要求做了衔接处理，没有出现曲率突变或者面与面之间的断差问题。从实际应用场景来看，这套车身模型既可以作为汽车造型设计专业的曲面教学案例，也能用于改装套件开发的基础参照，比如前后包围、侧裙、尾翼等外观改装件的匹配设计，都可以直接基于现有车身曲面做偏移、裁切操作，不需要从零开始搭建基础车体，能大幅缩短改装件的前期开发周期。

设计思路上，建模时先通过三视图对齐确定了整车的硬点位置：前轮中心到后轮中心的轴距严格对应初代TT的2422mm基准，车身总宽控制在1764mm，总高1347mm，这些硬点坐标全部锁定后，再从车头的一体式进气格栅开始逐段搭建曲面，前大灯的倾斜角度、引擎盖的筋线走向都和实车的光影特征保持一致，避免出现曲面造型走形的问题。车身侧面的腰线没有采用生硬的棱线设计，而是用大曲率的顺滑曲面从翼子板一直延伸到车尾，和溜背的C柱曲面自然衔接，这种设计在实车上既能降低高速行驶时的风阻系数，也能让车身侧面的光影反射更流畅，不会出现局部光影割裂的视觉效果。

从安装边界的角度考虑，建模时预留了所有外饰件的安装配合间隙：前后保险杠和翼子板的配合面预留了3.5mm的均匀间隙，车门和侧围的分缝位置做了0.8mm的内凹台阶，完全符合量产车的外饰件装配公差要求；轮拱位置的曲面特意做了向外的微扩处理，能够适配最大18寸的改装轮毂，不会出现轮毂和轮拱干涉的问题。车尾部分的双出排气预留位、尾箱盖的小鸭尾造型都和实车结构一致，后挡风玻璃的倾斜角度按照32度设置，这个角度既能保证驾驶员的后方视野，也能优化车尾的气流走向，减少高速行驶时的尾部升力。

不同于很多只做外观表皮的概念模型，这套车身结构在建模时同步考虑了内饰安装的配合面：车门内侧的安装平面、A柱/B柱的内饰板贴合面都做了平整化处理，后续如果需要搭建内饰模型，可以直接在现有基础上匹配安装位，不需要重新调整车身内侧的曲面坐标。前舱盖的内侧预留了加强筋的安装位置，厚度按照量产车的0.8mm钢板厚度做了实体偏移，能够直接用于后续的钣金冲压工艺模拟，验证曲面的冲压可行性，避免出现曲率过小导致冲压开裂的问题。

在实际的设计工作中，这类经典车型的车身模型还有一个很实用的场景：就是做风阻仿真分析的基础载体，因为整车外曲面的连续性已经达到工程要求，导入仿真软件后不需要做大量的几何修复工作，就能直接划分网格进行外流场计算，对比不同改装套件对整车风阻系数的影响。另外，在做汽车曲面建模的教学时，这套模型的曲面搭建逻辑非常适合新手理解A级曲面的构建思路，从基础的轮廓线到单块曲面，再到曲面之间的倒角衔接，每一步都符合工业建模的规范，没有出现随意拉点导致的曲面扭曲问题。

需要说明的是，建模过程中特意规避了不必要的细节冗余，比如车标、门把手这些小零件都做了独立的块体划分，后续如果需要细化可以单独拆分编辑，不会影响主体车身曲面的参数化特征。车身所有的对称面都严格按照Y=0的中心平面对齐，左右两侧的曲面曲率完全对称，不会出现左右造型不一致的问题，这也是汽车外饰建模最基础的要求，很多新手建模时容易忽略对称约束，导致最终模型左右光影不对称，这套模型在搭建时每做一块曲面都会做对称检查，保证两侧的曲面偏差控制在0.1mm以内，完全满足工程设计的精度要求。
