麦克纳姆全方位移动轮结构设计

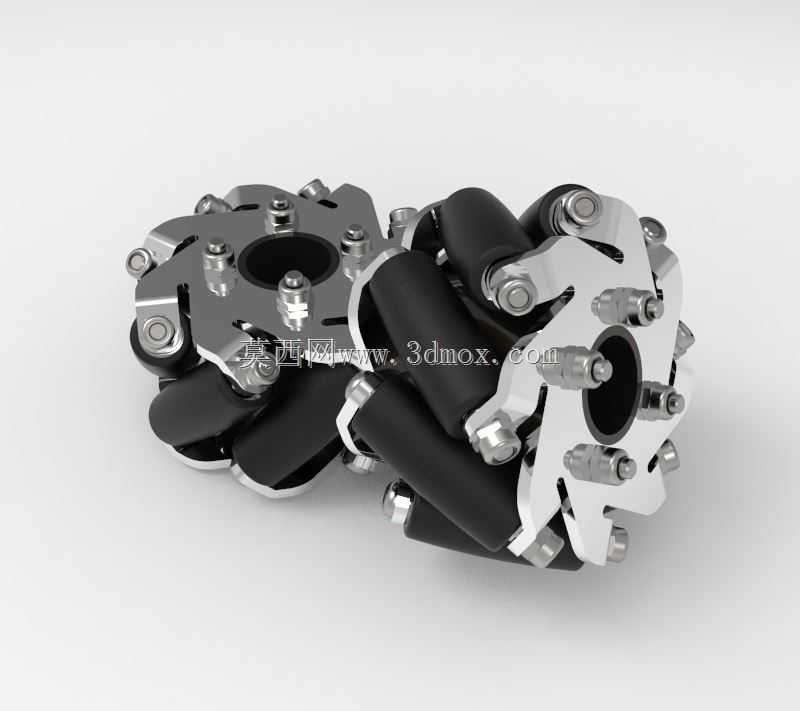

麦克纳姆轮作为全向移动设备的核心行走部件，其设计核心是通过轮体周边成角度分布的辊子，实现车体在平面内任意方向的移动，无需传统转向机构即可完成横移、斜行、原地旋转等复杂动作，这一特性让它在仓储AGV、智能巡检机器人、重载转运平台、窄通道作业设备等场景中得到广泛应用。不同于普通脚轮依靠轮体整体转向改变行进方向，麦克纳姆轮的辊子轴线与主轮轴线呈固定夹角，通常为45度，多个轮子按照特定旋向组合安装后，通过控制各轮的转速与转向，就能将不同方向的速度矢量合成为车体所需的任意运动方向，在空间受限的作业环境中，这种移动方式能大幅降低设备的转弯半径需求，甚至实现零半径转向，大幅提升空间利用率。

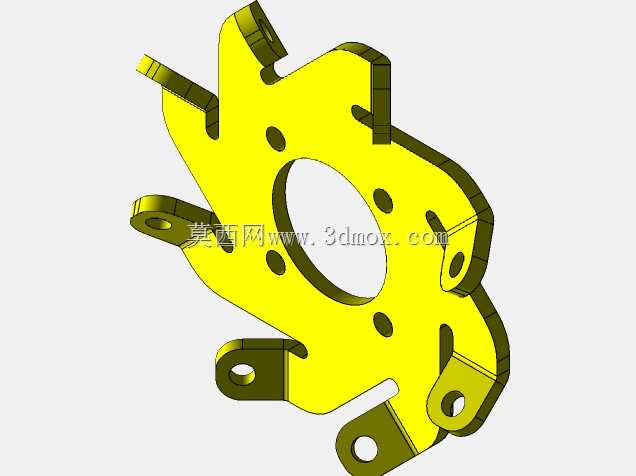

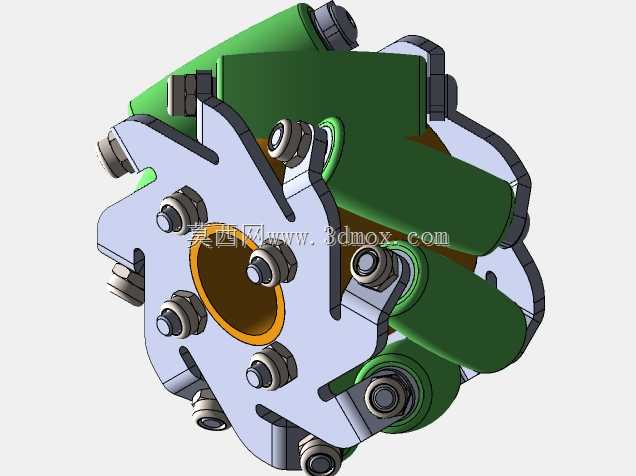

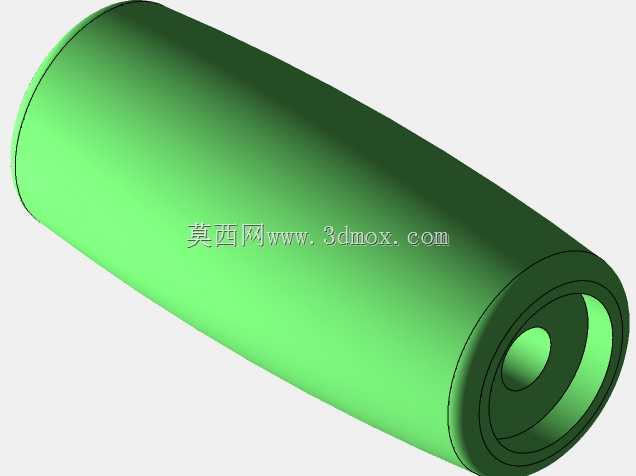

从结构设计层面来看，该轮体采用分体式组装结构，主轮辐采用高强度金属材质加工，通过螺栓连接形成刚性支撑框架，周边均匀分布的辊子通过销轴独立安装在轮辐支架上，每个辊子可绕自身轴线自由转动，辊子外覆高耐磨聚氨酯材质，既保证足够的摩擦力避免行走打滑，又能缓冲地面不平带来的振动，降低运行噪音。设计过程中需要严格控制各辊子的轮廓包络面，确保所有辊子的外母线共同构成一个完整的圆柱面，保证轮体滚动过程中始终有辊子与地面接触，避免行走时出现颠簸、高度差跳动的问题，同时要校核销轴的剪切强度与支架的抗冲击性能，满足不同负载等级的使用需求。

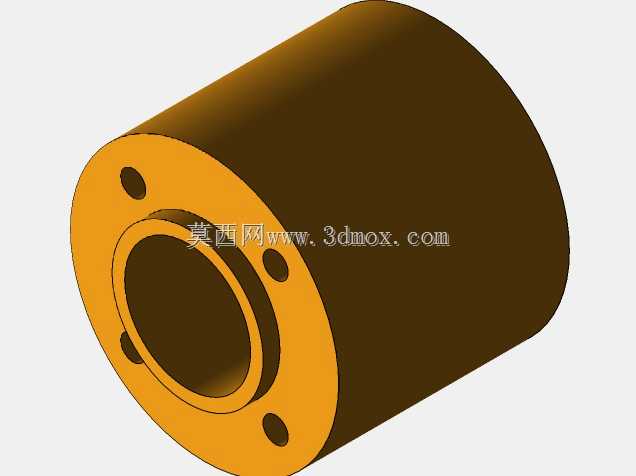

在安装边界方面，这类麦克纳姆轮通常采用中心孔配合键连接的方式与驱动轴对接，安装时需要保证轮体端面与驱动轴的垂直度，避免运行中出现偏磨；不同负载规格的轮体对应不同的安装孔距与中心轴径，选型时需要匹配驱动电机的输出轴尺寸，同时要预留足够的轮舱空间，避免轮体转动时与车体框架发生干涉。需要注意的是，麦克纳姆轮通常需要四个一组配对使用，按照左旋、右旋轮的特定排布方式安装，才能实现稳定的全向移动效果，若排布方式错误会导致速度矢量合成偏差，出现行走跑偏、动作异常的问题。实际应用中，这类轮体对地面平整度有一定要求，在过于粗糙或存在较大缝隙的地面上使用时，辊子容易受到冲击损坏，因此更适合在平整的环氧地坪、硬化水泥地面的室内场景使用，针对重载场景的设计还会在辊子内部加装轴承，降低辊子转动阻力，提升长时间运行的可靠性。
