四缸发动机排气歧管结构设计方案

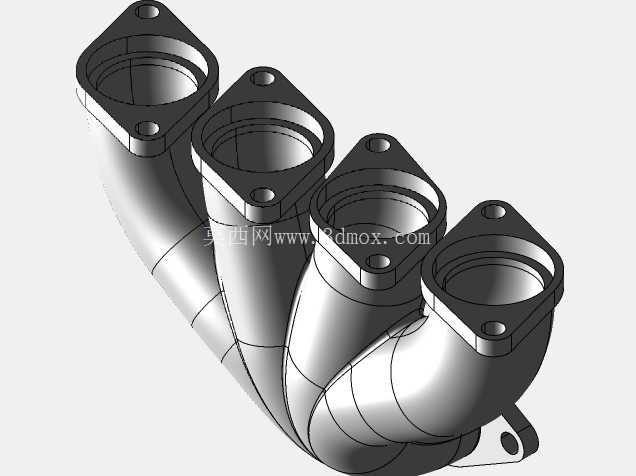

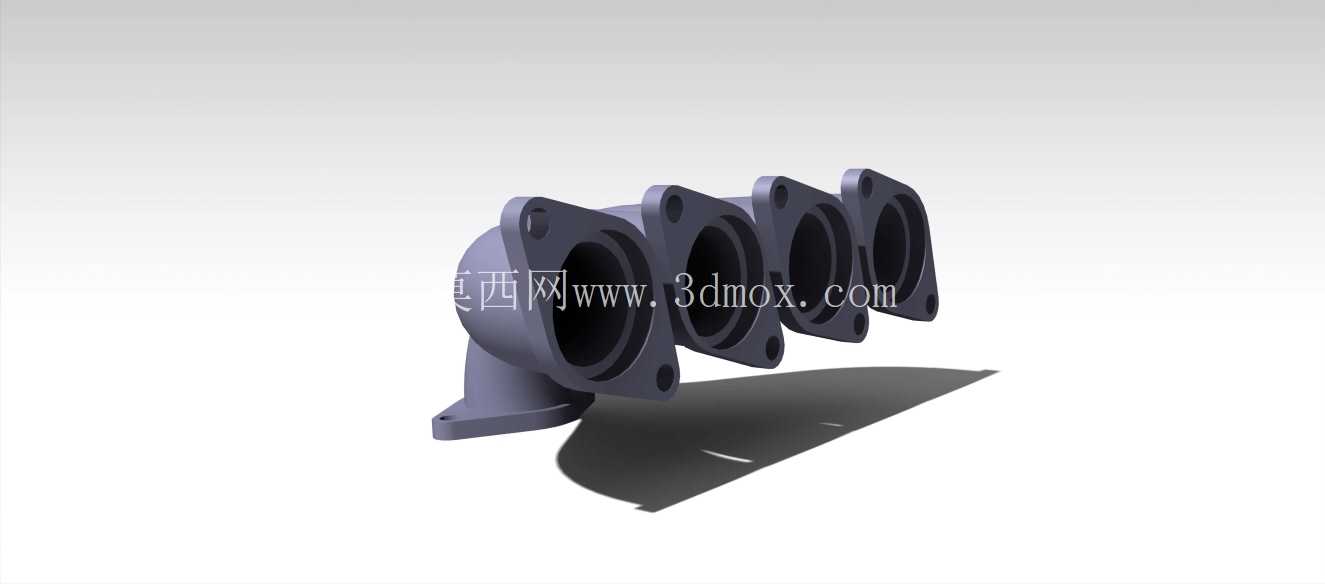

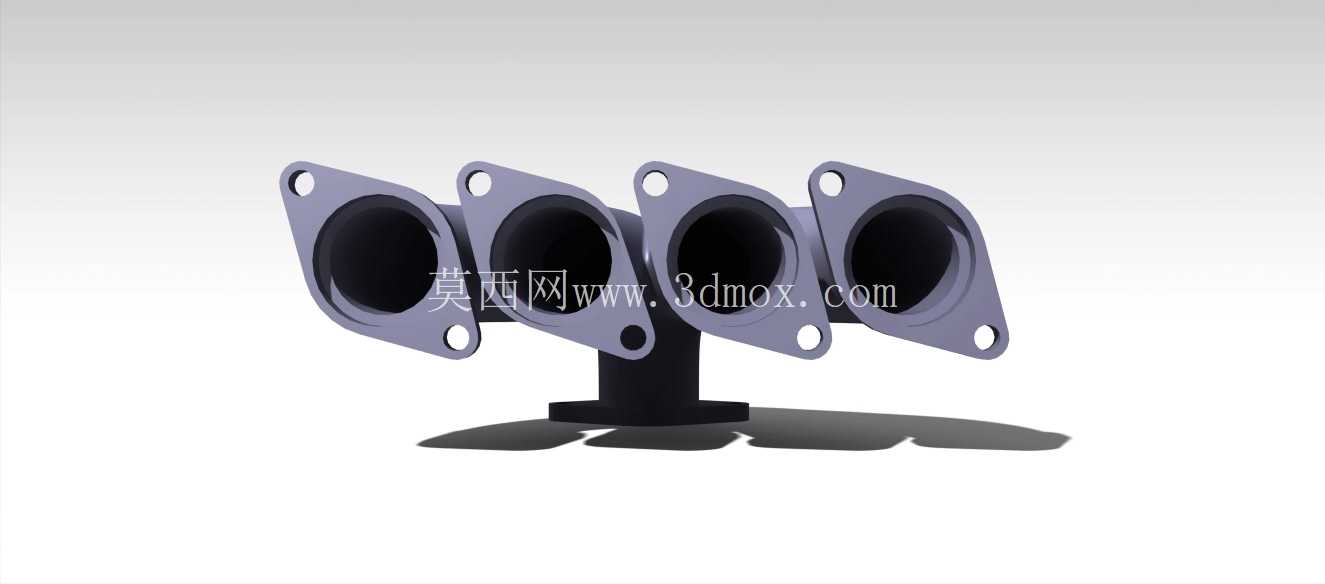

　　歧管的气道走向采用不等长渐变截面设计，结合四缸发动机的点火顺序（1-3-4-2）对各缸气道的曲率、截面变化率进行匹配，尽可能降低各缸排气的干涉效应，减少排气脉冲带来的气流阻力，同时兼顾整机布置的空间紧凑性，避免与周边的发动机悬置、线束、冷却管路产生安装干涉。从安装边界来看，该歧管的进气侧法兰总长度适配主流1.5L-2.0L排量直列四缸汽油机的气缸盖排气侧安装孔距，四个接口的中心距与缸心距保持一致，每个接口的通径匹配气缸盖排气道出口尺寸，气道内壁做了平滑过渡处理，避免出现锐角、台阶等容易引发气流紊流的结构，降低排气阻力的同时，也减少了铸造过程中的应力集中点，提升部件的高温疲劳强度。在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与下游排气后处理装置的核心导流部件，其结构合理性直接影响发动机的排气效率、泵气损失、各缸排气均匀性以及整机动力输出表现，同时对排气系统的热负荷分布、振动噪声水平也有决定性作用。本次呈现的四缸机型排气歧管采用整体式铸造结构设计，四个进气法兰接口沿纵向等距排布，分别对应直列四缸发动机的四个气缸排气出口，每个法兰面均预留了螺栓安装孔位，安装面的平面度公差控制在0.1mm以内，保证与气缸盖结合面的密封性能，避免高温高压排气泄漏。

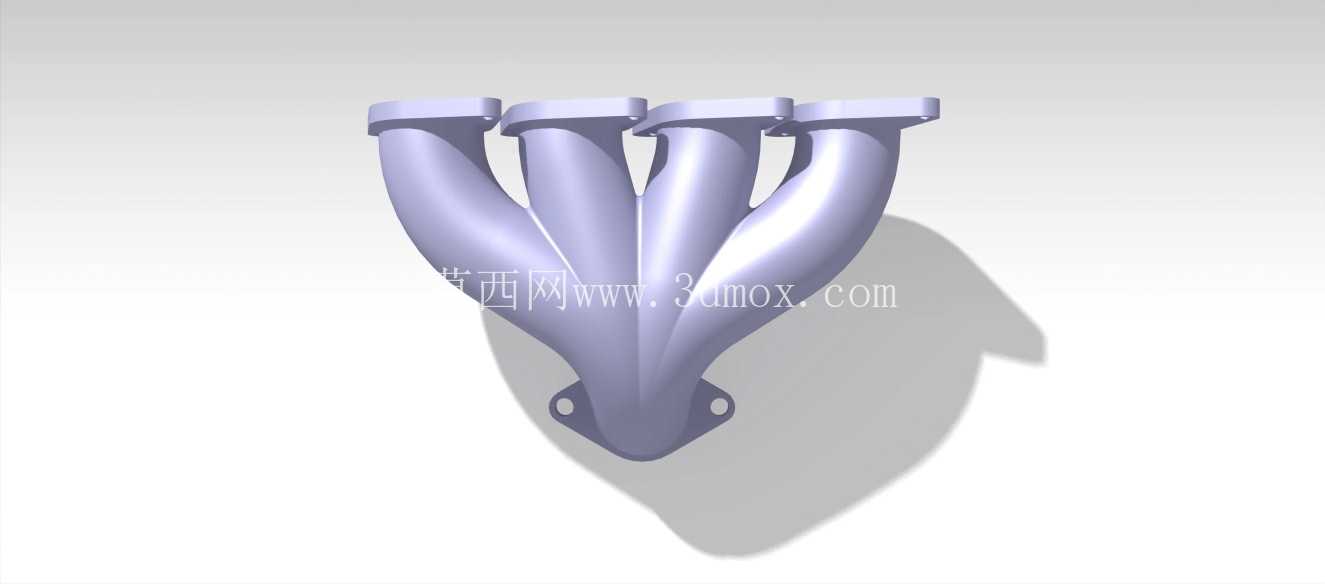

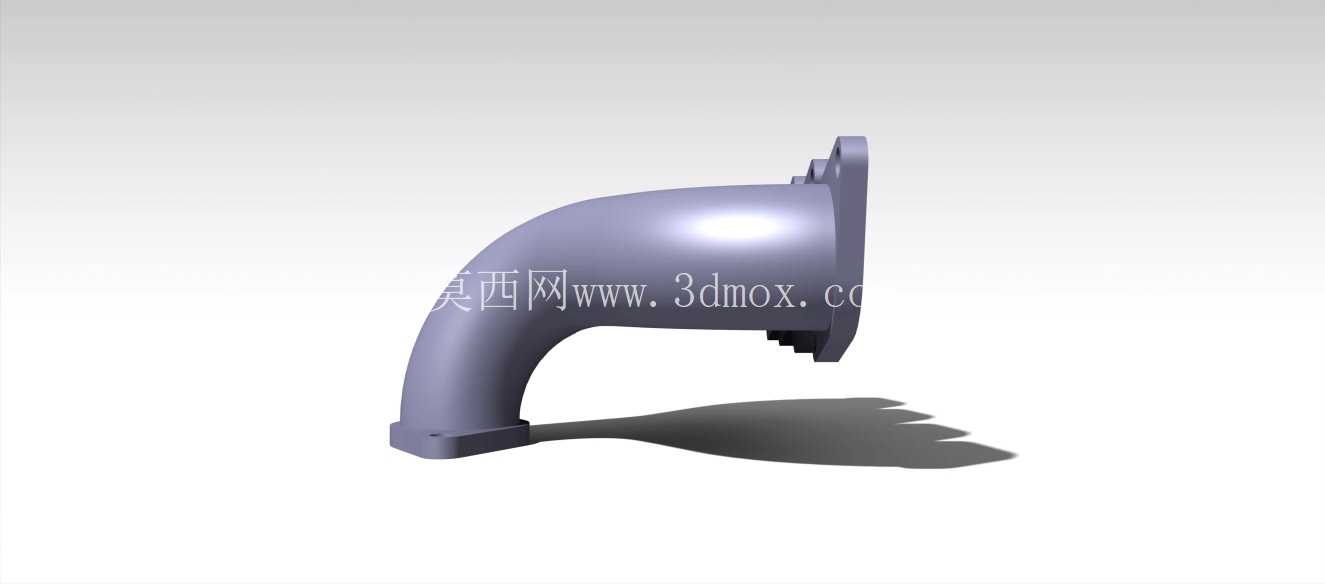

　　出气端采用单出口法兰结构，可直接对接三元催化器入口或者涡轮增压器的涡轮壳入口，法兰面同样采用螺栓压紧密封结构，安装孔位的位置度公差满足总装线上的自动化装配要求。在功能特性层面，该结构充分考虑了发动机全工况下的排气流动特性：低转速工况下，气道的渐缩结构可以提升排气流速，帮助提升排气脉冲的利用效率，改善低速扭矩输出；高转速工况下，气道的总通流面积满足大排量工况下的排气流量需求，避免排气背压过高导致的泵气损失增大，影响整机最大功率输出。设计过程中还兼顾了热胀冷缩的变形补偿，整体结构的壁厚采用均匀化设计，壁厚差控制在1.5mm以内，避免发动机冷热循环过程中因壁厚不均导致的热应力集中，降低歧管开裂、密封失效的故障概率。

　　气道的弯折处采用大圆角过渡，圆角半径不小于气道通径的0.3倍，既减少了气流的局部阻力，也避免了尖角位置的热堆积，降低局部热负荷过高带来的材料失效风险。从实际装车应用场景来看，这类排气歧管多用于民用乘用车的前置前驱直列四缸动力总成，布置在发动机的排气侧，周边需要预留足够的隔热间隙，避免高温辐射导致周边的塑料件、橡胶管路、线束出现过早老化。安装时需要在歧管与气缸盖的结合面之间加装多层金属密封垫片，按照规定的扭矩顺序分三次拧紧螺栓，保证密封压力均匀分布，避免长期使用后出现螺栓松动、垫片冲蚀的问题。

　　歧管的本体材料一般采用高硅钼球墨铸铁或者耐高温铸钢，能够承受排气冲程中最高超过900℃的瞬时高温，同时具备足够的抗热震性能，应对发动机冷启动、全负荷工况切换过程中的剧烈温度变化。在三维建模过程中，需要重点校核各缸气道的流通截面一致性，通过CFD流场仿真验证各缸的排气流量均匀性，将各缸的排气流量偏差控制在5%以内，避免出现个别气缸排气不畅导致的燃烧恶化、排温异常升高的问题；同时还要进行模态分析，保证歧管的固有频率避开发动机常用工况下的激励频率，避免出现共振导致的结构断裂、螺栓松脱故障。此外，歧管上还预留了氧传感器的安装凸台位置，凸台的角度、位置满足传感器的安装空间要求，保证传感器探头能够伸入排气流中心位置，准确检测排气中的氧浓度，为发动机电控系统提供准确的空燃比反馈信号。整个结构的设计在满足性能要求的前提下，尽可能压缩了整体轮廓尺寸，减少了对发动机舱空间的占用，适配紧凑型乘用车的动力舱布置需求，同时兼顾了铸造工艺的可行性，避免出现过于复杂的倒扣结构，降低模具制造难度和铸件的废品率，适合批量量产的工艺要求。
