便携式K波段雷达收发目标模拟器结构

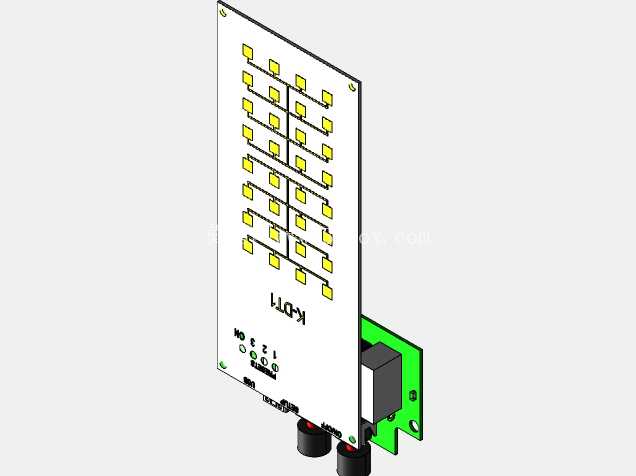

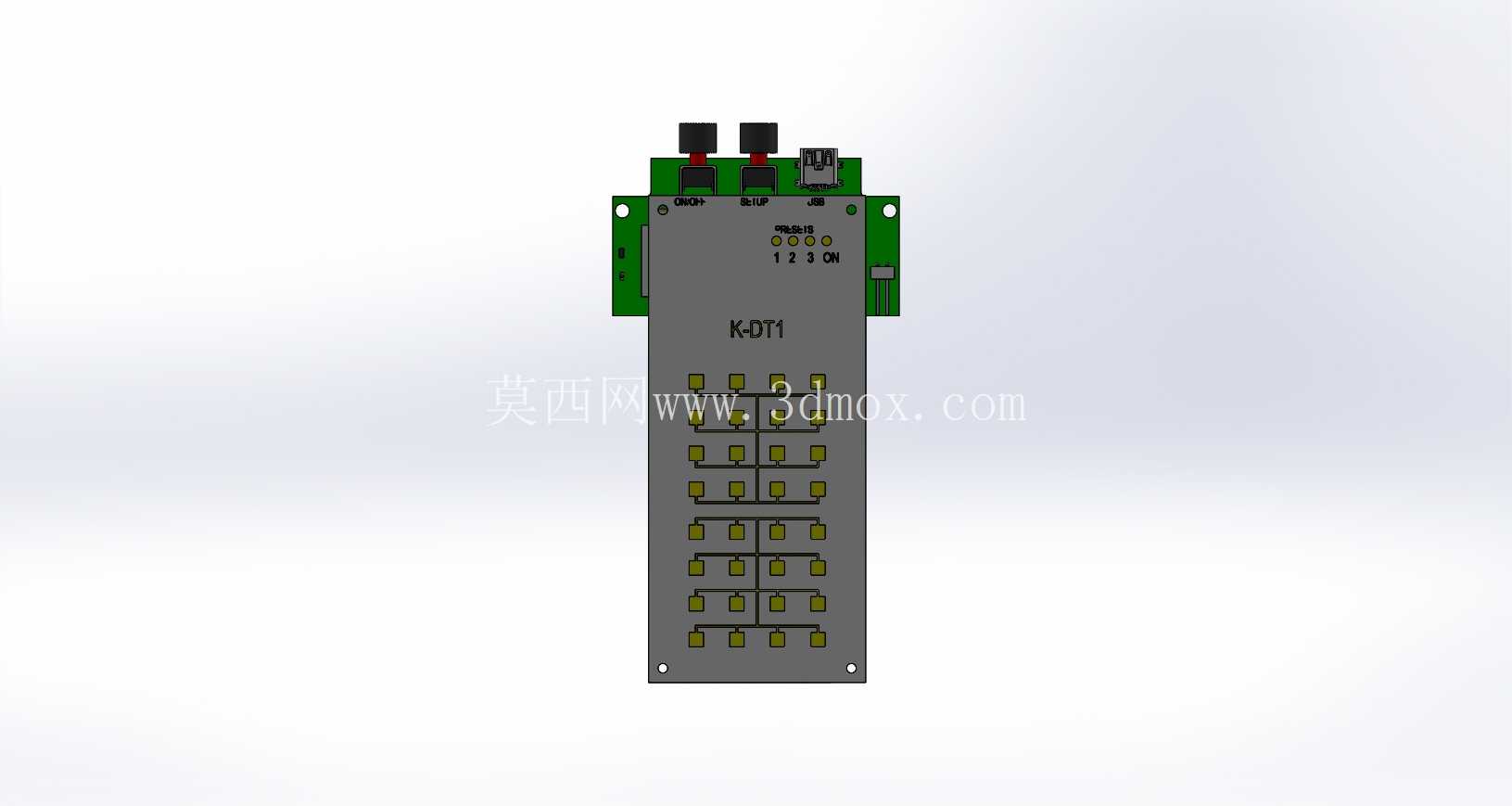

　　在雷达传感设备的研发与现场校准环节，这类K波段雷达收发目标模拟器是不可或缺的测试工装，日常产线调试、现场运维都需要靠它完成传感器的性能核验，不需要搭建复杂的微波暗室环境，就能模拟出运动目标的多普勒回波特征，给速度显示装置、门禁雷达、安全防护雷达这类基于多普勒效应的传感设备做参数校准和功能验证。从结构设计来看，整个装置采用长条板状集成布局，核心的射频收发阵列排布在PCB板正面，多组贴片式收发单元按行列矩阵排布，保证K波段波束的覆盖范围与信号强度均匀性，板载的标识丝印清晰标注了接口定义与拨码档位，方便现场调试时快速切换模拟参数。

　　侧边的绿色支架结构是安装固定位，预留的两个安装孔位适配常见的设备侧装场景，下方的黑色接插件是供电与信号输出接口，旁边的红色按钮是功能触发按键，不需要额外外接复杂的控制终端，就能完成基础的模拟功能切换。设计时充分考虑了便携使用的需求，整体板件厚度控制在常规PCB加工公差范围内，边缘做了圆角处理避免使用时剐蹭，射频单元的排布避开了安装孔与接插件的位置，减少金属结构件对射频信号的遮挡干扰，板上的预留测试点方便生产阶段做射频参数校准，不需要拆解结构就能完成性能检测。实际使用场景中，这类装置可以直接固定在被测雷达传感器的前方指定位置，通过调整供电参数与拨码档位，模拟不同速度、不同距离的运动目标回波，不需要真实移动物体就能完成雷达的测速精度、响应阈值、探测距离等核心参数的校验，不管是门禁系统的雷达感应模块调试，还是工业安全防护区域的雷达传感器校准，或是车载速度显示装置的出厂核验，都能通过这个装置快速完成测试，大幅降低测试环节的场地与人力成本。

　　结构设计上把射频收发电路、接口电路、控制按键都集成在单块PCB上，减少了内部连线带来的信号损耗，侧边的安装支架采用绝缘材质，既保证安装强度，又避免金属支架对射频波束的反射干扰，接口位置设置在板件下端，接线后线缆自然下垂，不会遮挡正面的射频收发阵列，按键位置突出板件表面1.5mm左右，戴劳保手套操作也能准确触发。整个装置的外形尺寸适配手持操作与固定安装两种使用模式，重量控制在单手握持无负担的范围，现场运维人员可以随身携带，在不同的安装点位完成雷达传感器的现场校准，不需要把传感器拆回实验室测试。

　　在结构建模过程中，需要重点关注射频单元与安装结构的间距，保证金属紧固件不会进入射频信号的近场区域，避免引起信号驻波比异常，接插件的选型要兼顾插拔寿命与锁紧强度，适配现场反复插拔的使用需求，板件上的丝印标识要做耐磨处理，避免长期使用后标识磨损影响操作。这类模拟器的波束覆盖角度经过阵列排布优化，在指定测试距离内可以形成均匀的回波信号，不会出现信号强弱不均导致的校准偏差，板载的状态指示灯可以直观反馈当前的工作模式与模拟参数，不需要外接显示设备就能确认设备运行状态。
