K波段雷达测试用射频光束模块结构

在雷达整机研发、产线校准以及外场维护的全流程环节里，这类集成化射频光束模块是支撑测试环节高效开展的核心硬件载体，区别于传统分立仪器搭建的测试台架，该模块将K波段信号链路所需的发射、接收、信号模拟功能全部整合在单块板卡式结构内，大幅压缩了测试系统的占地空间，同时减少了分立器件连接带来的信号损耗与校准误差。从实际使用场景来看，这类模块既可以嵌入实验室的雷达模块自动化测试台，完成发射机功率校准、接收机灵敏度测试、收发通道隔离度验证等常规测试项目，也可以集成到便携测试箱内，配合外场保障人员完成机载、车载雷达前端模块的快速故障排查，无需携带多台笨重的台式仪器即可完成核心参数校验。

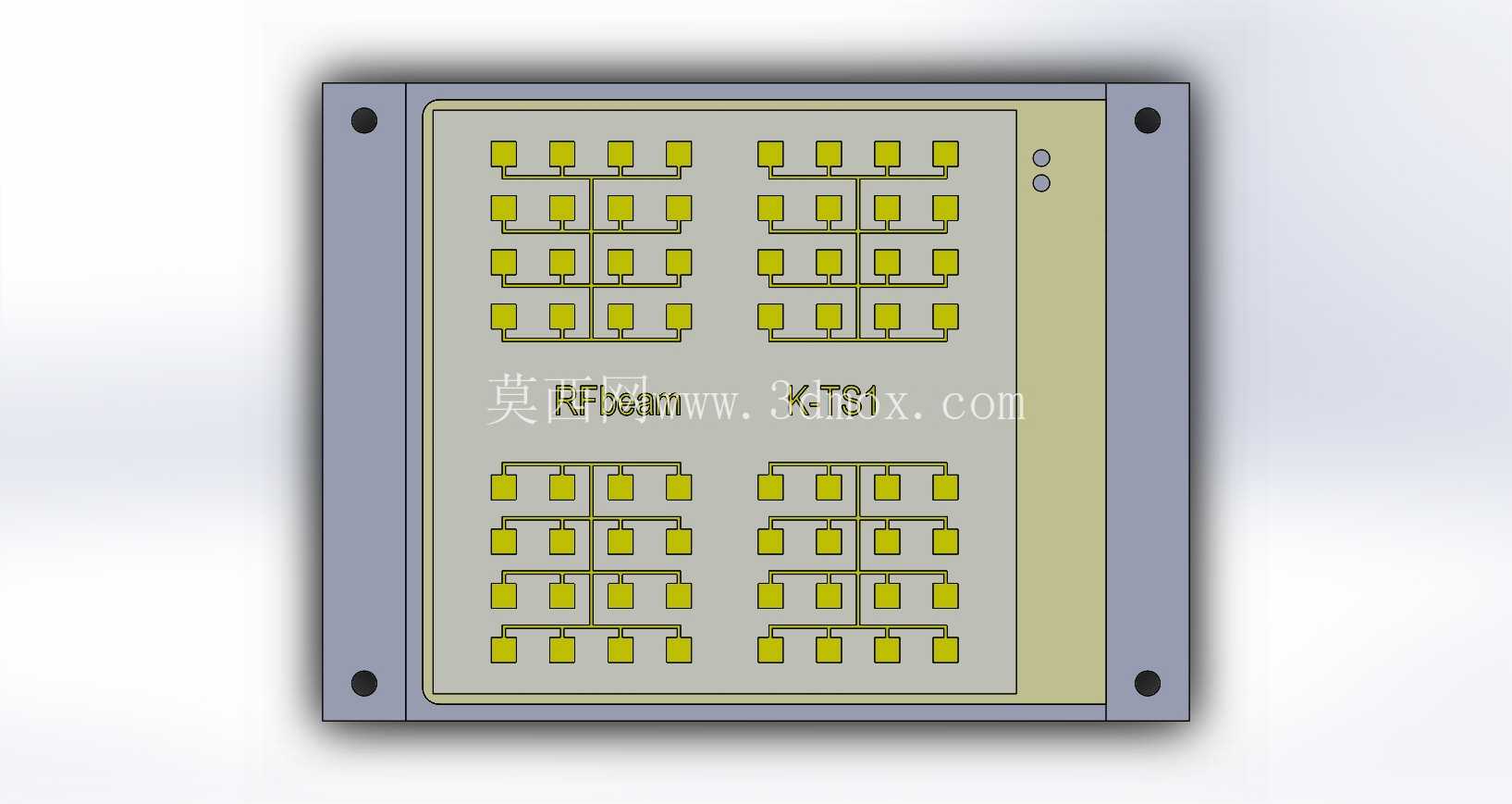

从功能架构设计上，模块内部划分为四个独立的信号阵列区块，每个区块对应一组独立的射频通道，可同时支持多通道并行测试，也可通过内部切换矩阵完成不同通道间的信号路由，满足多端口雷达模块的批量测试需求。板载的数字控制合成器可直接输出K波段范围内的精准测试信号，无需额外外接信号源，带功率指示的选择性接收链路可实时采集被测模块的回波信号功率值，直接反馈给上位机完成参数计算，集成的多普勒目标模拟器可模拟不同速度、不同距离的雷达回波特征，无需外接目标模拟设备即可完成雷达模块的动目标检测功能验证，整套功能链路的集成度完全覆盖了K波段雷达模块从研发验证到产线终检的全流程测试需求。

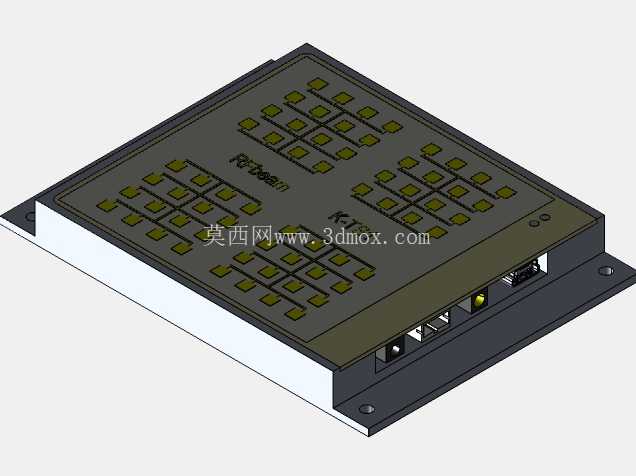

结构设计层面，模块采用标准板卡式安装结构，外壳采用硬质铝合金整体铣削成型，四个角位预留了沉头安装孔，可直接固定在标准测试机箱的安装导轨上，安装孔位间距符合通用测试板卡的安装规范，可直接兼容现有19英寸标准测试机箱的安装位，无需额外定制安装支架。外壳侧面预留了两个状态指示灯位，可直观显示模块的供电状态与信号链路工作状态，方便现场操作人员快速判断模块运行情况。内部电路板采用多层板设计，射频走线全部做了阻抗匹配处理，不同功能区块之间设置了金属屏蔽隔腔，避免不同通道间的信号串扰，保证测试信号的纯度与测试结果的准确性。

从安装边界来看，模块整体厚度控制在标准板卡厚度范围内，插入机箱后不会与相邻板卡产生空间干涉，对外接口全部布置在板卡的前端面板区域，方便测试线缆的快速插拔，接口类型采用通用SMA射频接口，可直接搭配标准射频测试线缆使用，无需定制转接线缆。外壳表面做了导电氧化处理，既可以提升外壳的抗腐蚀能力，也能保证整个壳体的电磁屏蔽效能，减少外界电磁信号对内部射频链路的干扰，同时避免内部射频信号向外辐射影响其他测试设备的正常工作。在散热设计上，壳体与内部发热器件之间填充了导热硅胶垫，将功率器件工作时产生的热量快速传导到铝合金外壳上，通过外壳整体散热，无需额外加装散热风扇，既降低了模块工作时的噪音，也避免了风扇振动对射频信号稳定性的影响，可满足长时间连续测试的散热需求。

对于结构设计人员而言，建模时需要重点关注射频通道的屏蔽隔腔尺寸精度，隔腔与电路板上的屏蔽罩安装位需要保证足够的配合精度，避免出现装配间隙导致信号泄漏；安装孔位的位置公差需要控制在合理范围内，保证模块可以顺利插入标准机箱的安装槽内；指示灯开孔与接口开孔的位置需要与内部电路板的器件位置精准对应，避免装配时出现器件与外壳干涉的问题。对于设备选型人员来说，该模块的集成化设计可以大幅简化测试系统的搭建流程，减少系统内的设备数量，降低测试系统的整体故障率，同时统一的安装尺寸也方便后续测试系统的升级与模块替换，无需对现有机箱结构做额外改造即可完成设备更新。
