I2C串行LCD转接控制电路板设计

在嵌入式开发、小型工控设备搭建、教学实验平台组装的场景里，经常会遇到字符型LCD显示屏引脚过多、占用主控IO口资源紧张的问题，这款I2C串行LCD子板就是为解决这类痛点设计的转接扩展模块。日常做设备状态显示、参数交互界面搭建时，常规1602、2004这类HD44780兼容的字符LCD，直接驱动需要至少6个IO口连接控制线与数据线，对于引脚资源有限的小型单片机、Arduino类开发板来说，很容易出现IO口被传感器、执行器占满的情况，通过这块转接板，仅需要SCL、SDA两根I2C通讯线，加上电源与地共四根线就能完成显示屏的驱动连接，大幅简化接线复杂度，也减少了杜邦线杂乱带来的接触不良隐患。

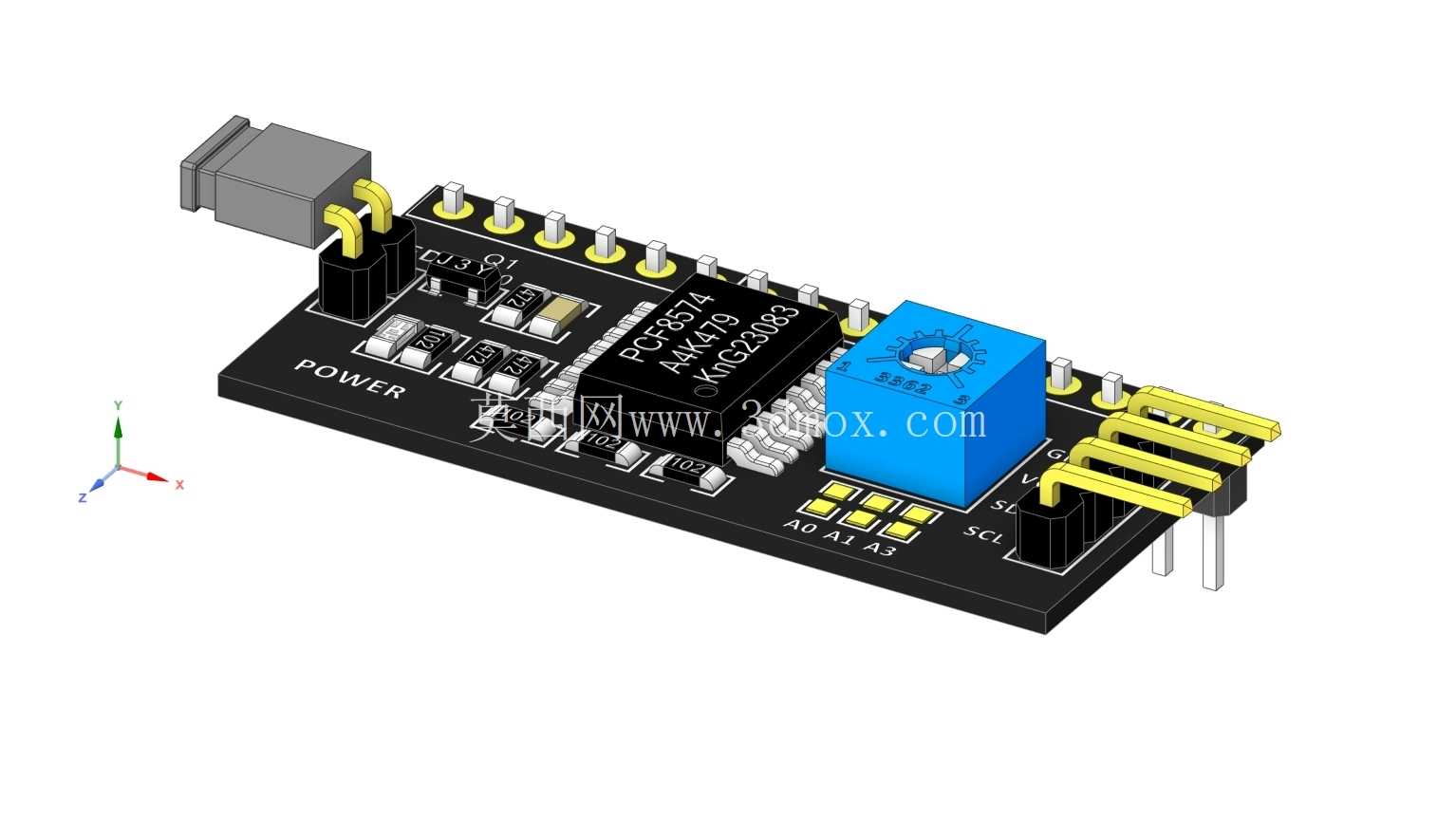

从电路设计逻辑来看，板载核心采用PCF8574芯片作为I2C转并行IO的扩展芯片，这款芯片本身具备8位准双向IO口，刚好匹配HD44780屏的4位并行驱动模式需求，电路上预留了上拉电阻保证I2C通讯的信号稳定性，板载的蓝色电位器用于调节LCD的显示对比度，适配不同光线环境下的显示清晰度，电源端预留了滤波电容，抑制供电线路的纹波干扰，避免显示出现乱码、闪屏的问题。板上丝印清晰标注了POWER电源标识、A0/A1/A3地址选择焊盘，以及SCL、SDA通讯引脚定义，多块板卡挂载在同一条I2C总线上时，可以通过焊接不同的地址焊盘修改设备地址，最多可同时挂载8块同类型转接板，满足多屏显示的设备需求。

结构设计上，整块板卡采用直插式排针布局，一侧排针直接对应LCD屏的16脚标准接口，可直接焊接或者通过排母插接在常规字符LCD的背面，不需要额外飞线，另一侧引出的弯排针用于连接主控板，安装后整体贴合在LCD背部，不会额外占用过多安装空间。板卡边缘预留了固定孔位，需要做长期固定的设备场景下，可以通过铜柱将转接板与LCD屏锁紧，避免运输、震动环境下出现接口松动。供电接口兼容常见的杜邦线接线方式，支持5V直流供电，和绝大多数5V主控板、LCD屏的供电电平匹配，不需要额外做电平转换。

实际选型使用时需要注意，这款转接板仅支持4位驱动模式的HD44780兼容字符屏，无法驱动图形点阵类LCD，接线时要注意SCL、SDA引脚的顺序，部分主控板的I2C引脚定义存在差异，需要对应接线避免通讯失败。板上的对比度电位器调节范围覆盖了常规LCD的对比度需求，若出现上电无显示的情况，优先调节电位器确认对比度设置是否合适，再排查接线与地址配置问题。建模过程中还原了板上所有元器件的实际尺寸与布局，包括排针的高度、电位器的外形、芯片的封装尺寸，做设备结构装配时可以直接导入模型进行干涉检查，确认安装后和周边结构件不会产生碰撞，排针的伸出长度也按照实际常用的弯排针尺寸建模，方便评估接线后的空间占用。

在小型温控器、简易参数采集终端、学生电子竞赛作品、工业小型计数设备这类需要简单字符显示的场景里，这类I2C转接LCD的方案应用非常广泛，相比直接驱动LCD的方案，不仅节省IO资源，还能缩短开发周期，不需要编写复杂的并行驱动时序，直接调用通用的I2C LCD驱动库即可快速实现显示功能。板卡的布线遵循了常规数字电路板的布线规则，电源线与信号线分开走线，减少信号串扰，所有元器件均采用常规直插封装，方便手工焊接与维修替换，出现元件损坏时可以快速找到同规格配件更换，降低维护成本。
