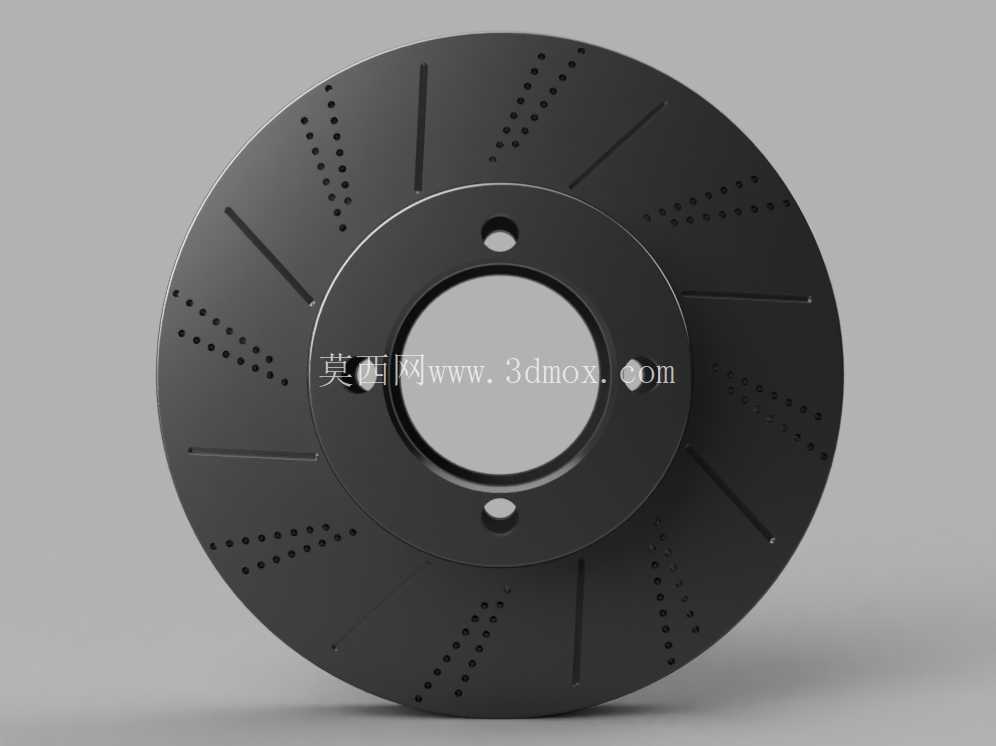

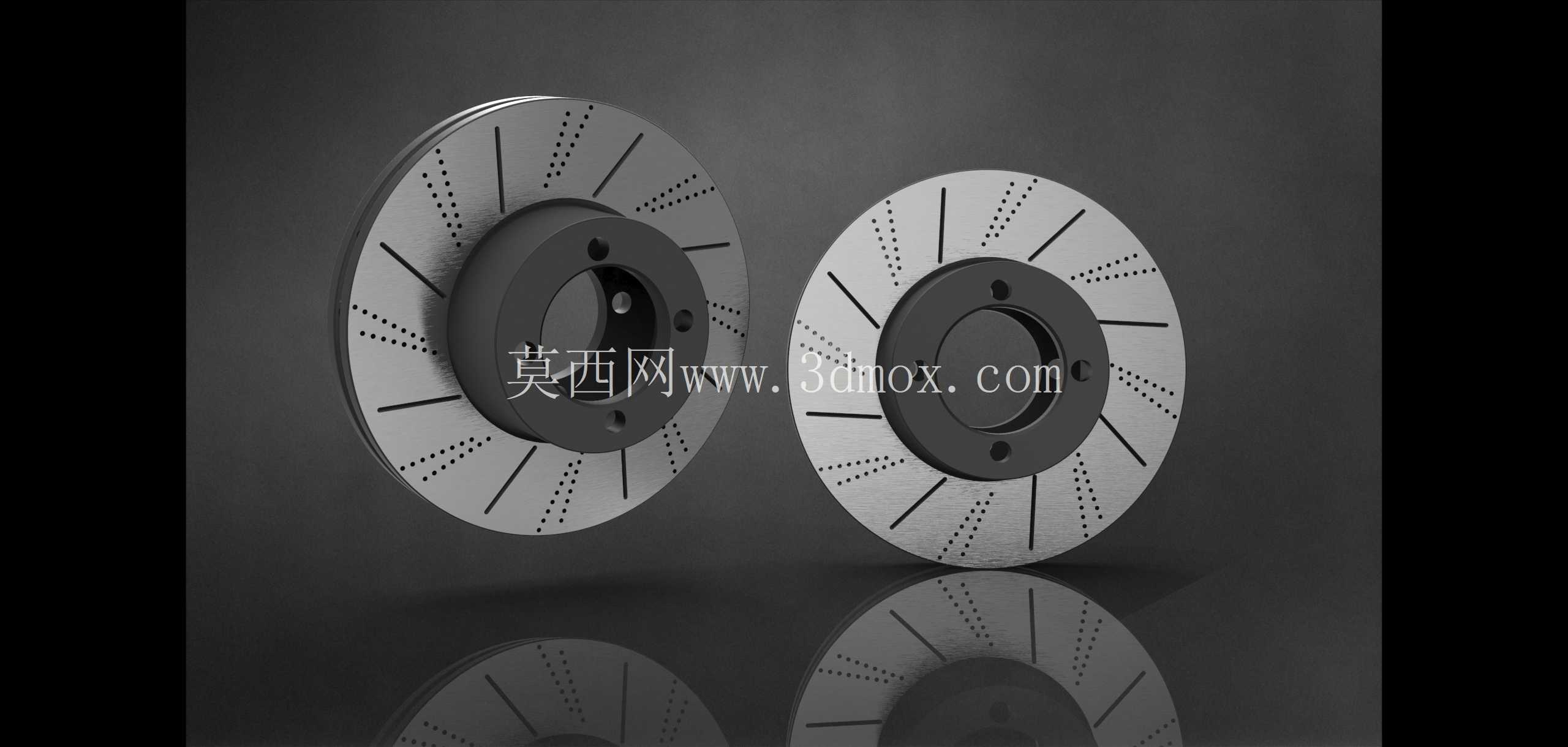

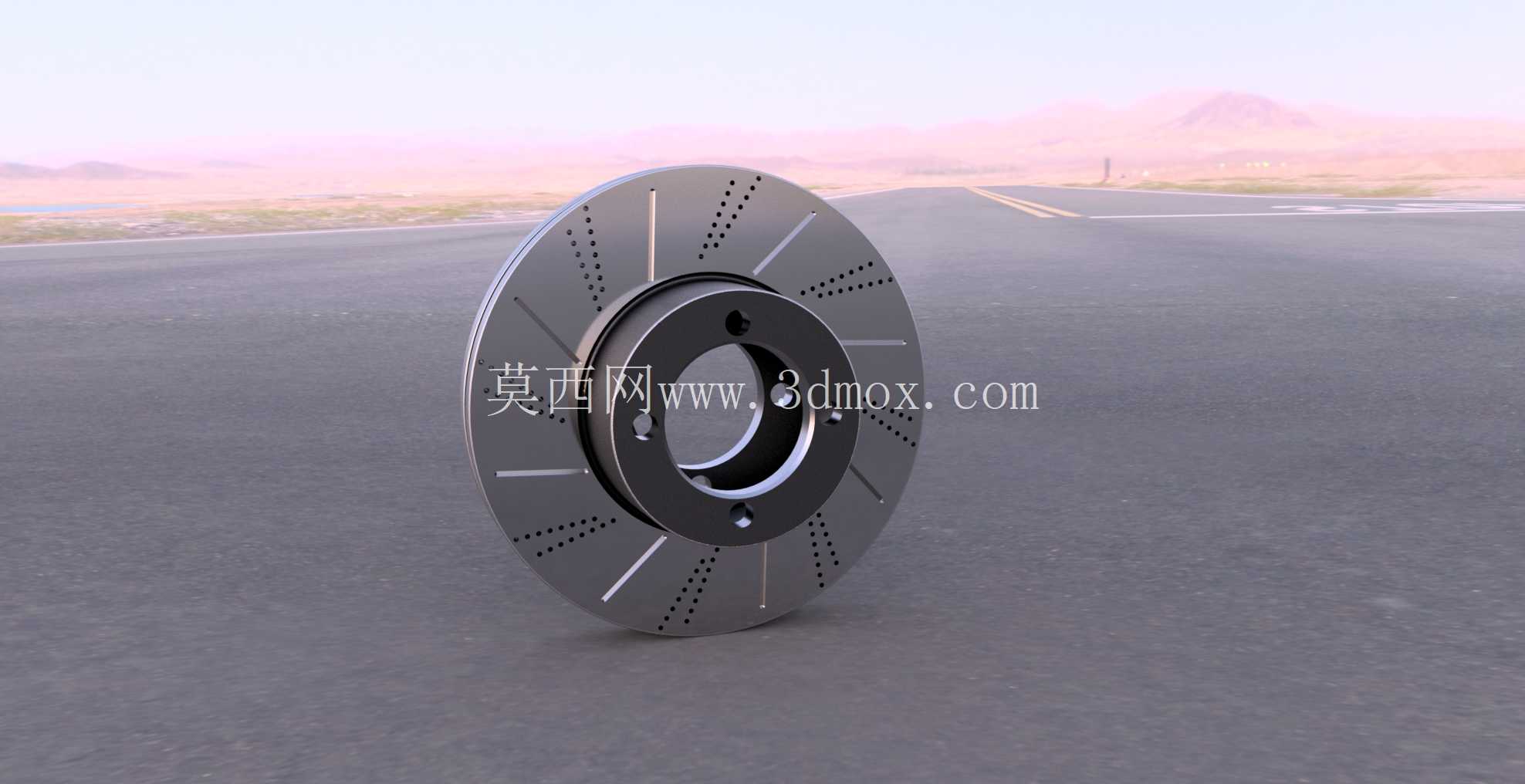

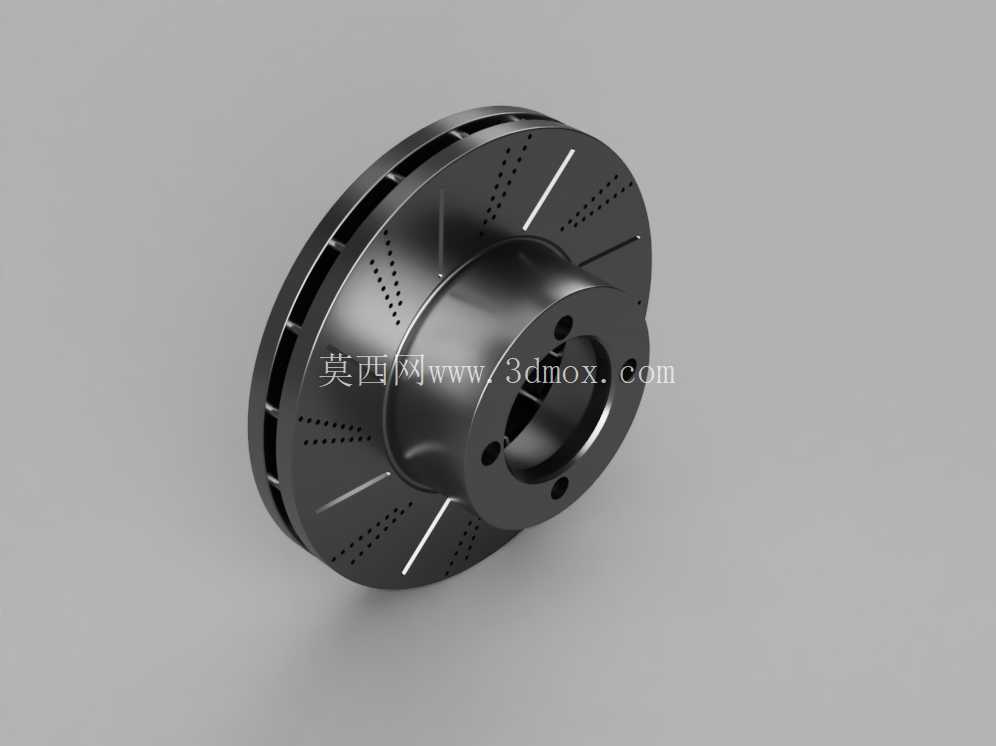

布雷博划线通风刹车制动盘结构

项目分类:制动器 发布时间:2026-01-21 ID:1131301
  • 布雷博划线通风刹车制动盘结构
  • 布雷博划线通风刹车制动盘结构
  • 布雷博划线通风刹车制动盘结构
  • 布雷博划线通风刹车制动盘结构
  • 布雷博划线通风刹车制动盘结构
  • 布雷博划线通风刹车制动盘结构

这套制动盘结构针对乘用车辆高性能制动场景开发,适配赛道日使用、激烈驾驶工况以及日常街道升级需求,核心作用是在车辆制动过程中,通过与制动片的摩擦将车辆动能转化为热能耗散,实现稳定的减速与驻车效果。从实际装车场景来看,这类划线通风制动盘多用于前置前驱或四驱性能车型的前轮轴,匹配对向多活塞制动卡钳使用,相比原厂实心盘或普通光面通风盘,在连续重刹工况下的抗热衰减能力有明显提升。

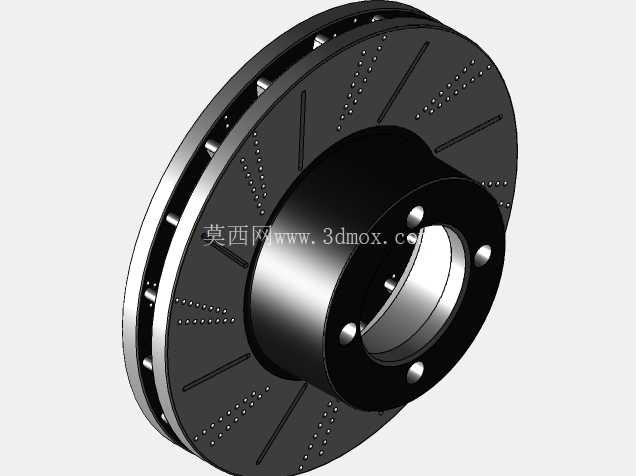

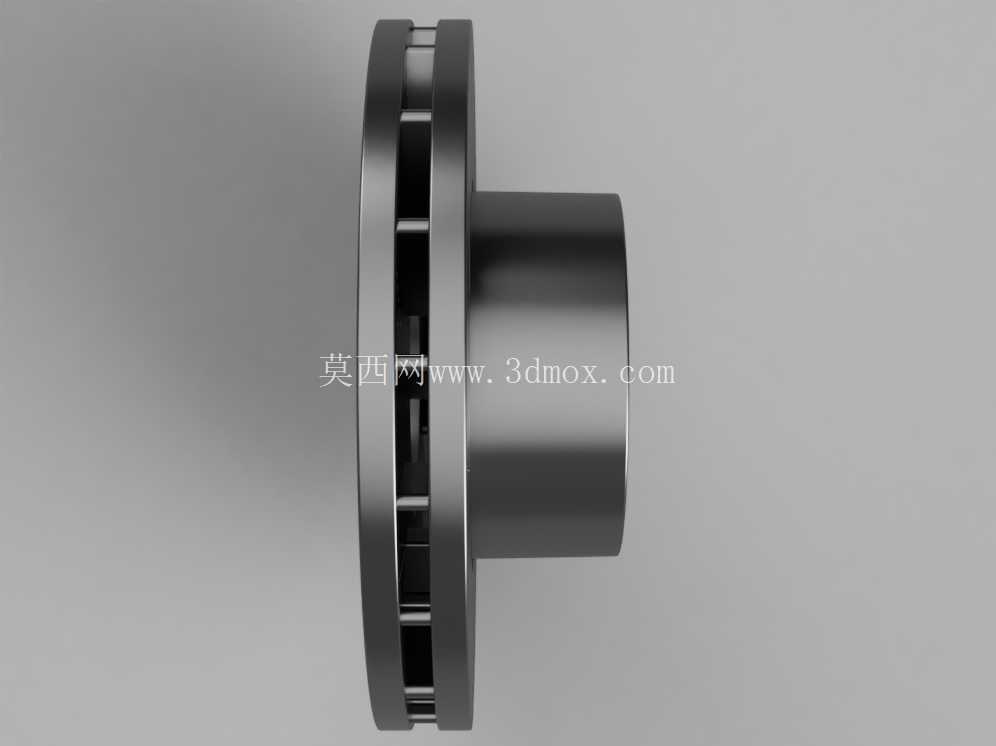

设计层面首先考虑的是制动过程中的热管理逻辑,盘体采用双层通风结构,两层摩擦面之间布置有径向导流筋,车辆行驶时轮辋带动的气流会顺着导流筋从盘心向盘缘流动,持续带走摩擦产生的热量,避免摩擦面温度过高导致制动片摩擦系数骤降。盘面的斜向划线槽并非装饰结构,其核心作用有两点:一是在制动片与盘片贴合时,刮除制动片表面因高温产生的碳化层与磨屑,避免磨屑在摩擦面间形成滑移层导致制动力波动;二是划破制动接触面间的水膜,在雨天行驶时快速排走摩擦面间的积水,减少湿滑路面制动初段的制动力损失。划线的角度、长度与分布密度经过匹配,在保证排屑排水效率的同时,尽可能降低划线对制动片的异常磨损速率,避免制动片使用寿命过度缩短。

从安装边界来看,盘体中心的定位孔与轴头采用H7级间隙配合,保证装车时的同轴度,避免高速制动时出现方向盘抖动的问题;中心周围的螺栓孔分布圆直径、孔位数量与孔径严格对应原厂轮毂轴承的安装尺寸,可直接替换同规格原厂制动盘,无需额外改装桥位或法兰盘。盘体的总厚度、摩擦面有效厚度、通风层厚度都经过匹配计算,既保证足够的热容量来吸收连续制动产生的热量,又控制了盘体自身的转动惯量,减少非簧载质量,避免对悬挂响应性造成负面影响。盘体的外圆直径适配对应尺寸的轮辋内部空间,安装后与轮辋内壁、卡钳本体之间保留足够的安全间隙,不会在转向或颠簸时发生运动干涉。

摩擦面的平面度、端面跳动量控制在微米级,保证制动时制动片与盘面可以完全贴合,不会出现局部压力过大导致的偏磨、异响问题。盘体与中心安装合头的连接结构考虑了热膨胀的影响,预留了微小的径向浮动余量,避免长时间高温工作后,盘体因热胀冷缩出现翘曲变形。这类制动盘的摩擦材质采用高碳铸铁配方,相比普通灰铸铁材质,高温下的结构稳定性更好,热裂纹产生的阈值更高,能够承受赛道工况下频繁的温度循环冲击,同时摩擦系数随温度变化的曲线更平缓,在不同工作温度下都能提供稳定的制动力输出。

在实际建模过程中,需要重点关注划线槽的深度与角度一致性,通风筋的曲面顺滑度,以及安装孔位的位置度公差,这些细节直接影响后续如果做有限元热分析、结构强度分析时的结果准确性。对于改装选型的用户来说,这类模型可以用来提前核对装车间隙,匹配卡钳、轮毂的ET值,避免改装后出现干涉问题;对于结构设计从业者来说,这套结构的热管理思路、划线排布逻辑、安装定位设计都可以作为制动系统开发的参考,尤其是通风筋的导流方向设计,需要结合车辆前进时的气流方向来确定,才能最大化通风散热效率。另外盘体的动平衡设计也隐含在结构中,安装孔位的对称分布、划线的均匀排布都是为了减少高速旋转时的不平衡量,降低车轮的振动传递。
