通讯设备内置塑料安装固定基座结构

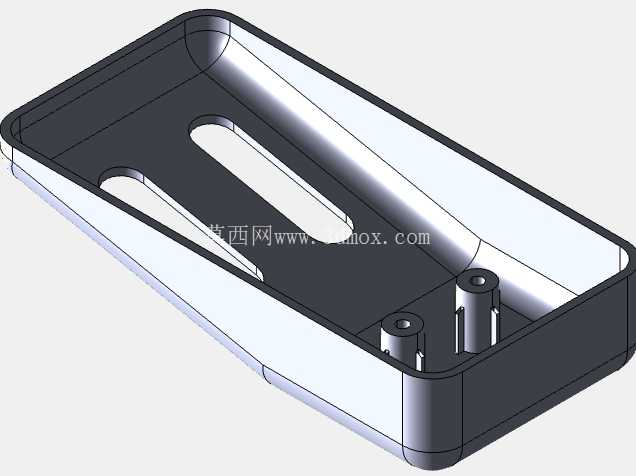

　　槽底开设的两个长条形通槽，一方面是为了避让模组下方伸出的接插件或者排线，避免装配时排线被基座挤压造成线路破损，另一方面也能减少注塑成型时的材料收缩变形，毕竟大平面的塑料件如果没有结构补强或者开槽卸力，冷却后很容易出现翘曲，导致整个基座的平面度达不到装配要求。槽体内部凸起的两个带孔安装柱，是整个基座的核心定位结构，柱体的内孔直径匹配常用的自攻螺丝规格，柱根位置做了一圈加强筋连接到槽底平面，避免螺丝锁附时柱体出现开裂，同时两个安装柱的中心距严格匹配所固定模组的安装孔位，装配时螺丝穿过模组的安装孔锁入柱体，就能把模组牢牢压在基座槽内，不会出现横向或者纵向的窜动。日常做通讯终端内置结构件设计时，这类承托式基座是很常见的零件，它的核心作用是在设备外壳内部为功能模组提供稳定的安装定位，避免设备在携带、使用过程中内部组件出现移位、松脱的问题。从结构细节来看，基座整体采用浅槽型围边设计，围边高度刚好匹配所承载模组的侧边厚度，装配时模组可以顺着槽体滑入到位，围边的内侧做了微小的拔模斜度，既方便注塑生产时的脱模，也能在装配时起到导向作用，不会出现硬卡蹭伤模组表面的情况。这类基座的安装边界需要严格匹配设备外壳的内部腔体尺寸，基座的外侧轮廓和外壳内壁的筋位完全贴合，装配时基座可以直接卡入外壳的预设卡槽内，不需要额外打胶或者增加固定件，减少整体装配的工序数量。在实际应用场景中，这类基座多用于手持通讯终端、小型桌面通讯转接设备的内部，它把需要固定的电路板、功能模块和设备外壳隔开一定距离，既可以避免模组背面的焊点直接接触外壳造成短路，也能预留出一定的散热空间，让模组工作时产生的热量可以顺着槽底的空隙散出，不会因为热量堆积导致设备工作异常。

　　设计这类零件的时候，首先要确认所承载模组的最大外形尺寸，槽体的内部长宽尺寸要比模组外形大0.1到0.2毫米，预留出零件的注塑公差余量，避免因为生产尺寸偏差导致模组装不进去；围边的高度不能超过模组厚度的三分之二，不然会遮挡模组上方的接口或者按键，影响其他组件的装配。安装柱的高度要比模组安装面的高度低0.05毫米左右，这样螺丝锁附的时候可以把模组紧紧压在柱体端面上，不会出现虚位，如果柱体做的太高，锁螺丝时就会把模组顶起，导致模组和槽底之间出现间隙，设备受到震动时模组就会产生异响。槽底的长槽位置要完全对准模组上的排线出口，槽的宽度要比排线宽度大2毫米以上，给排线留出弯折的空间，避免排线弯折角度过大造成线芯断裂。

　　基座的壁厚设计要保持均匀，整体壁厚控制在1.5到2毫米之间，转角位置都做了圆角过渡，避免应力集中，在受到外力冲击的时候，转角位置不会轻易出现开裂。很多新手设计这类结构的时候，容易忽略安装柱的补强，只做一个孤立的圆柱在槽底，结果打样测试的时候，螺丝稍微用点力锁附，柱体就从根部断裂，或者柱体出现发白的应力痕，后期设备使用过程中很容易松脱。还有的人把槽底做成完全封闭的平面，看起来整体性更好，但是实际注塑出来之后，大平面位置很容易出现缩痕，平面度超差，模组装上去之后是歪的，和上方的其他组件对不齐，反而影响装配。

　　另外这类基座的材质一般选用ABS或者PC+ABS合金，兼顾韧性和强度，日常使用中即使设备不小心掉落，基座也能起到一定的缓冲作用，吸收部分冲击能量，保护内部的功能模组不会被撞坏。在做装配验证的时候，首先要检查基座卡入外壳之后的松紧度，太松的话基座本身会在壳体内晃动，起不到固定模组的作用，太紧的话装配时需要用力按压，容易把基座的围边压断。然后要检查模组装入基座之后，接插件的位置是否和外壳上的接口对位准确，如果出现偏移，就要调整安装柱的位置或者槽体的限位尺寸，确保外接插头可以顺利插入。还要做跌落测试验证，把装配完成的设备从常规使用高度跌落，检查基座有没有出现开裂、安装柱有没有断裂、模组有没有移位，确保结构的可靠性。这类结构看起来简单，但是每一处尺寸细节都和实际装配、使用的可靠性直接相关，没有多余的花哨设计，所有的结构特征都是为了实现稳定固定、方便装配、提升生产效率的目的。
