汽车悬架用高性能螺旋弹簧减震结构

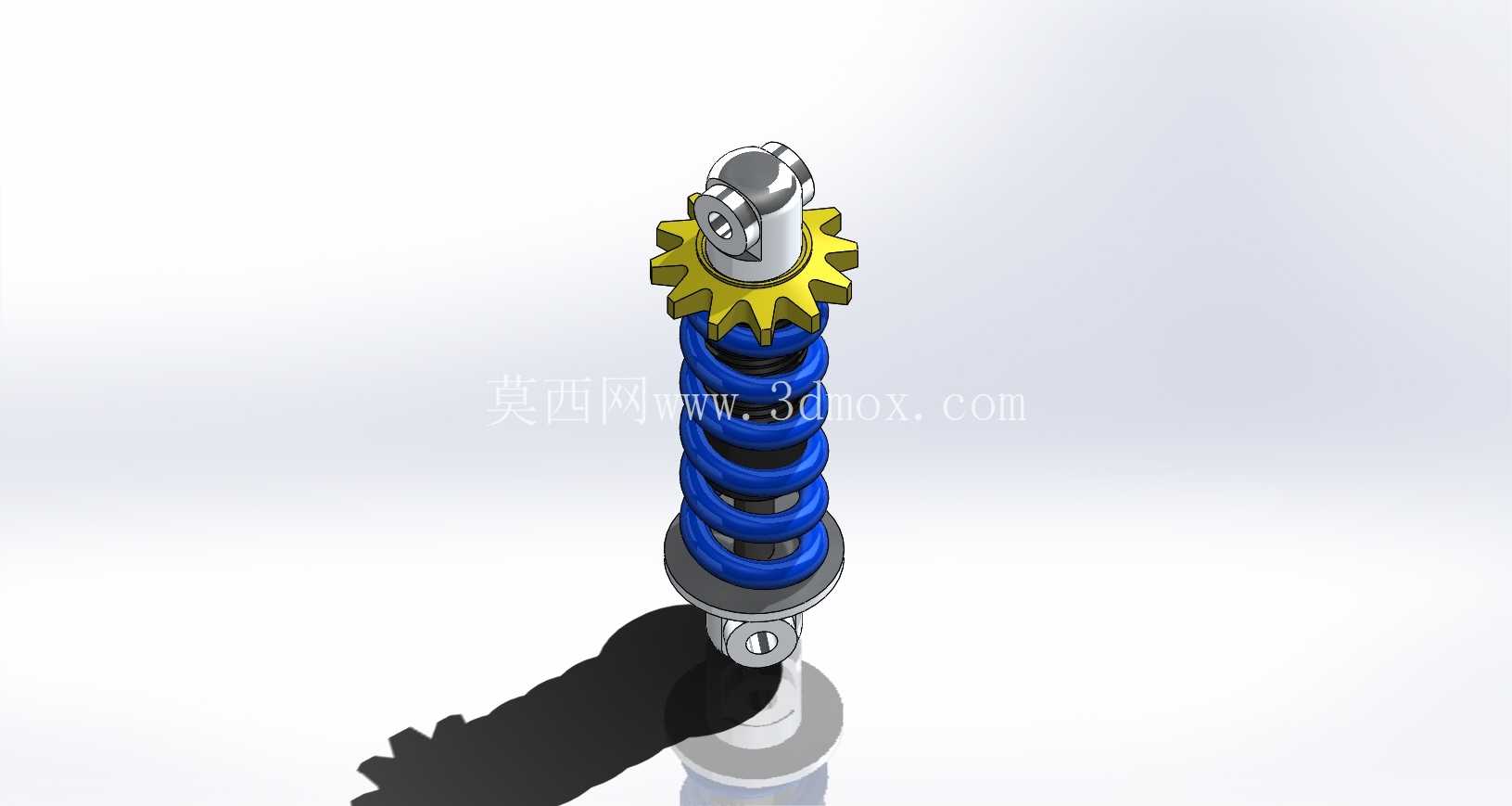

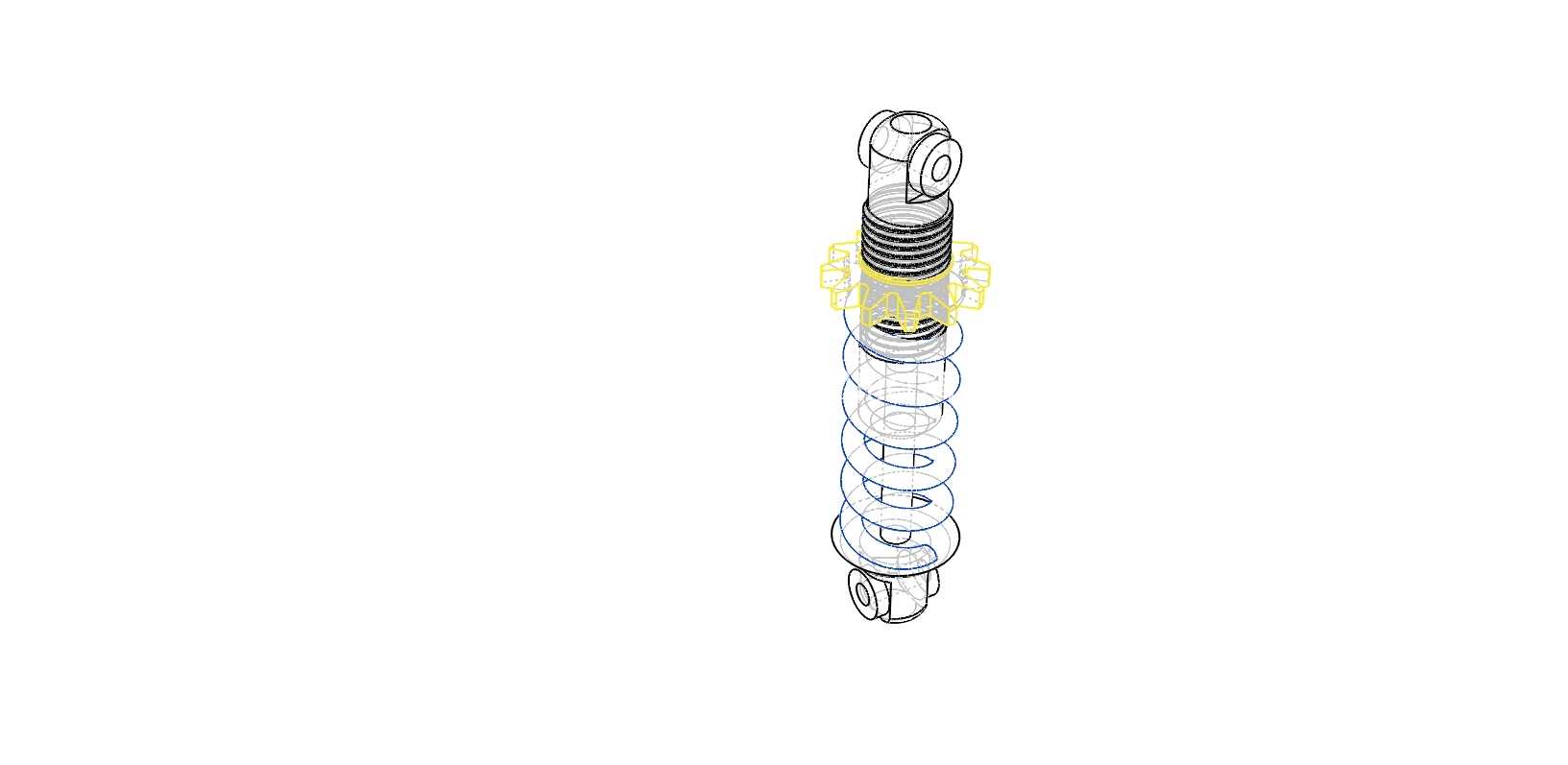

在乘用车辆与轻型越野车辆的底盘悬架系统中，减震部件始终是决定行驶质感与操控稳定性的核心元件，本次呈现的减震结构，正是针对麦弗逊式悬架的安装空间与性能需求完成的结构设计。不同于传统分体式减震器与弹簧的装配逻辑，该结构将阻尼筒芯与螺旋弹簧做了同轴集成设计，上端预留的吊耳结构可直接对接车身减震塔座的安装点位，下端吊耳则适配下摆臂的连接接口，整体安装边界控制在紧凑的轴向尺寸范围内，无需额外改动原车悬架的硬点坐标即可完成适配替换。

从实际应用场景来看，这类减震结构主要承担两个维度的功能：一是过滤路面颠簸传递到车身的垂直振动，二是抑制螺旋弹簧在压缩回弹过程中的多余往复弹跳，避免车辆经过起伏路面后出现持续的余震晃动。设计过程中，弹簧的刚度匹配是核心环节，弹簧节距采用了非等距设计，靠近上端限位座的部分节距更小，在应对小幅高频振动时提供更软的初始刚度，保证城市铺装路面行驶的滤震舒适性；而弹簧下半段节距更大，在经过大起伏路面、急刹车或者高速过弯带来的大行程压缩时，能提供足够的支撑刚度，减少车身侧倾与点头幅度，平衡舒适与操控的矛盾需求。

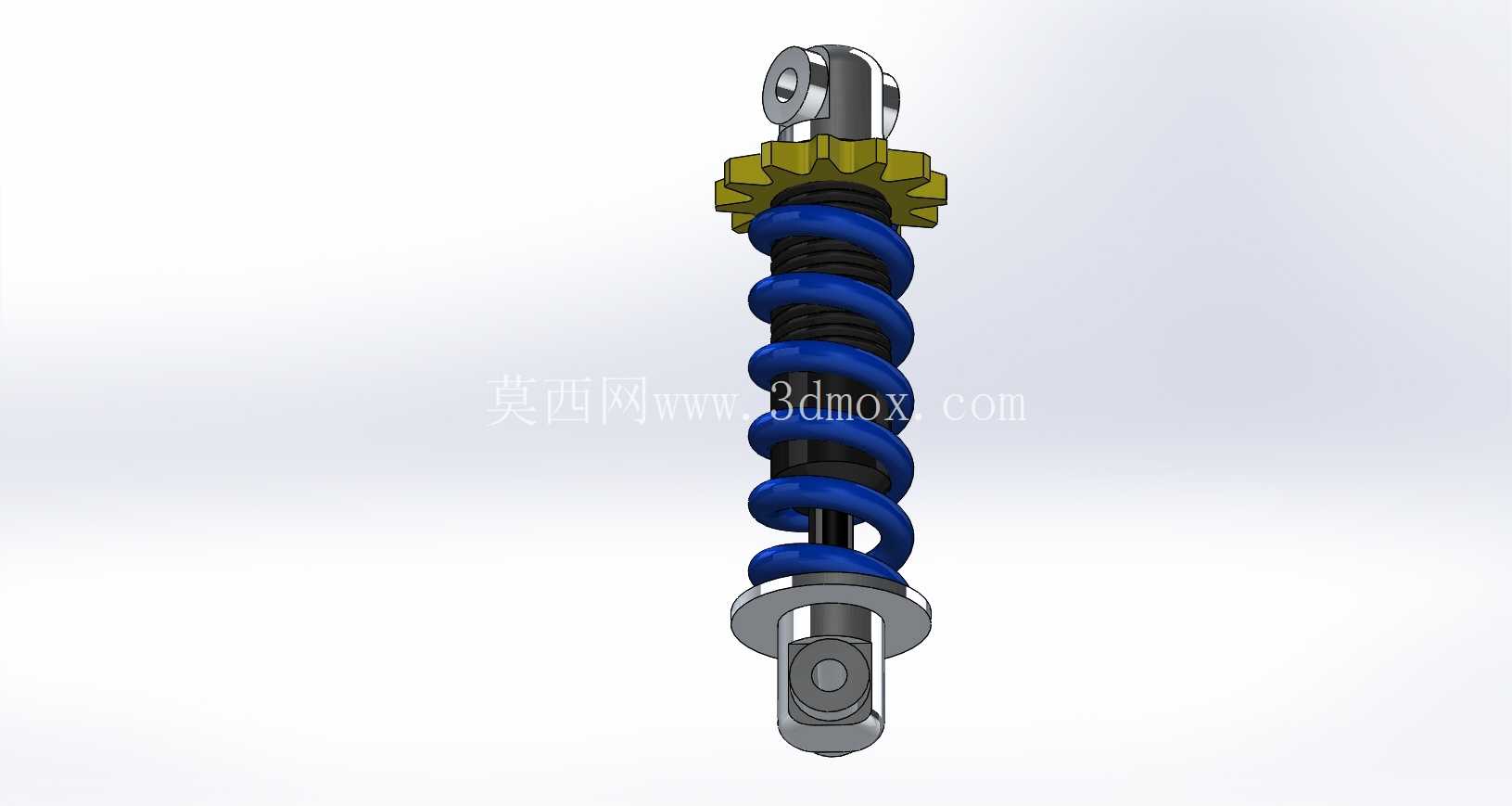

阻尼筒的结构设计上，上端活塞杆做了镀铬硬化处理，表面粗糙度控制在极低水平，减少油封的磨损速率，延长密封件的使用寿命；筒身外壁预留了弹簧限位座的安装台阶，黄色的硬质聚氨酯限位挡圈固定在弹簧上端，一方面可以避免弹簧压缩到极限行程时出现金属碰撞异响，另一方面也能限制弹簧的最大压缩量，防止阻尼筒芯被击穿。下端的吊耳内部集成了橡胶衬套，衬套的径向刚度经过匹配，既可以传递纵向的支撑力，又能过滤路面传来的细碎高频振动，避免振动直接传递到车身结构引发内饰异响。

在安装边界的尺寸控制上，整体结构的最大外径由螺旋弹簧的外径决定，不会与悬架周边的转向拉杆、刹车管路等部件产生运动干涉；减震器的总行程覆盖了悬架从满载极限压缩到拉伸最长的全部运动范围，在车轮上下跳动的全行程内，弹簧都不会出现脱出或者并圈的问题。日常行驶中，当车轮压过路面接缝、减速带等凸起时，弹簧首先被压缩吸收冲击能量，随后阻尼筒内部的液压油通过阀系的节流孔产生阻尼力，将弹簧储存的弹性势能转化为热能耗散掉，让车身的振动快速收敛，不会出现多余的上下晃动。

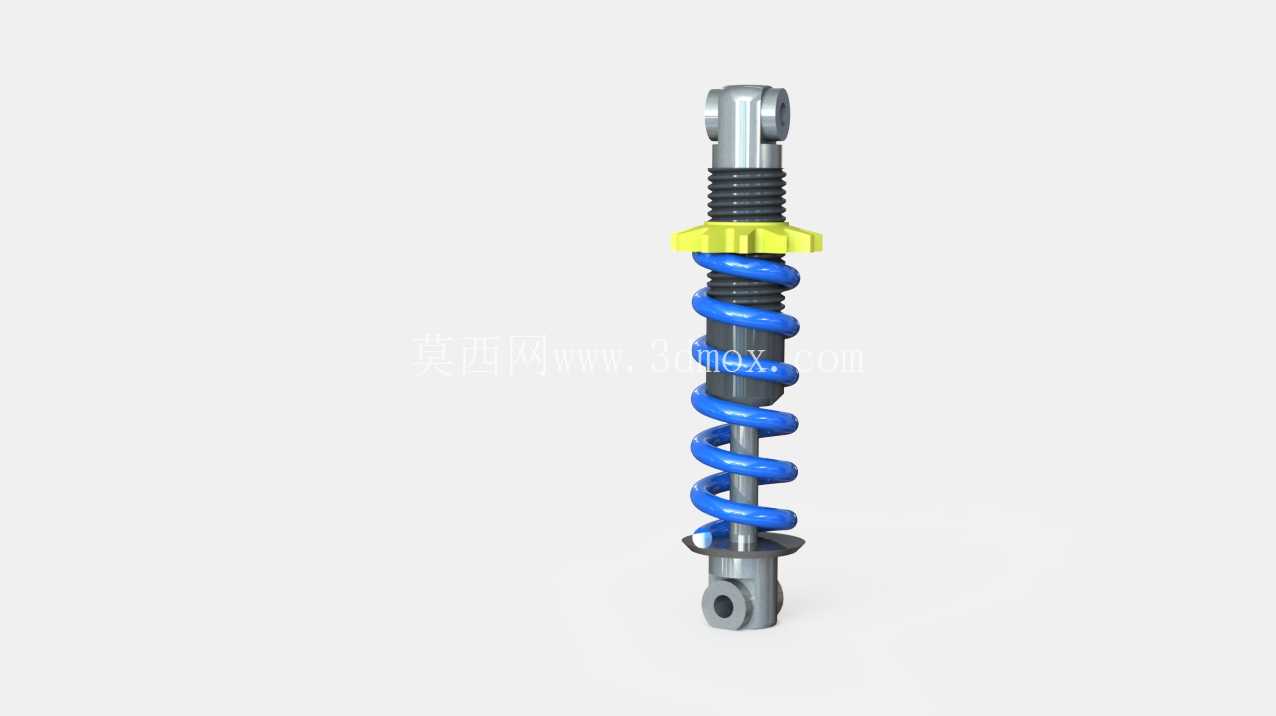

针对不同使用场景的适配需求，该结构的阻尼阀系采用了双向阻尼设计，压缩行程的阻尼力更小，保证冲击能够被弹簧顺畅吸收，不会出现过硬的颠簸感；回弹行程的阻尼力更大，能够有效拉住弹簧，避免回弹速度过快导致的车身抛跳。弹簧的表面做了喷塑处理，蓝色的塑层不仅能抵御行车过程中泥水、砂石的侵蚀，避免弹簧钢材出现锈蚀疲劳，也能清晰标识弹簧的刚度等级，方便维修替换时的配件匹配。上端活塞杆的顶部螺纹结构可以直接固定减震器顶胶，集成了平面轴承的安装位，在转向时减震器能够随弹簧一同转动，避免弹簧出现扭转应力，提升转向的顺滑度。

从结构可靠性的角度出发，弹簧的两端都做了并圈磨平处理，保证弹簧与上下限位座的接触面积均匀，不会出现局部应力集中导致的弹簧断裂问题；阻尼筒的下端焊接结构采用了环焊工艺，焊后做了探伤处理，保证在承受大冲击载荷时不会出现焊缝开裂的问题。整体结构没有多余的冗余设计，所有部件都围绕减震、支撑的核心功能布置，既控制了整体重量，又保证了足够的结构强度，能够适配多数前置前驱家用车型的前悬架安装需求，也可经过参数调整后用于小型电动车辆的后悬架结构中。
