单缸内燃机曲柄连杆配气机构结构展示

项目分类:发动机 发布时间:2026-05-21 ID:1154796
  • 单缸内燃机曲柄连杆配气机构结构展示
  • 单缸内燃机曲柄连杆配气机构结构展示
  • 单缸内燃机曲柄连杆配气机构结构展示

这套单缸动力装置的结构模型,完整还原了往复式内燃机核心运动链路的装配关系,从实际工程应用场景来看,这类结构广泛覆盖小型通用动力领域,包括便携发电机组、小型农用耕作机械、园林修剪设备、轻型摩托与越野卡丁车的动力单元,甚至部分小型航空模型的动力改装场景也会用到同原理的结构设计,是小功率动力输出场景里应用最广泛的结构形式之一。

从设备实际用途出发,这套结构的核心作用是完成燃油化学能到机械旋转动能的转换,通过活塞的往复直线运动,配合曲柄连杆机构完成运动形式的转化,再通过齿轮组完成动力的输出与配气相位的匹配,最终实现持续稳定的旋转动力输出,可直接对接负载端完成做功,整个运动链路的匹配精度直接决定了动力装置的运行效率、振动水平与使用寿命。

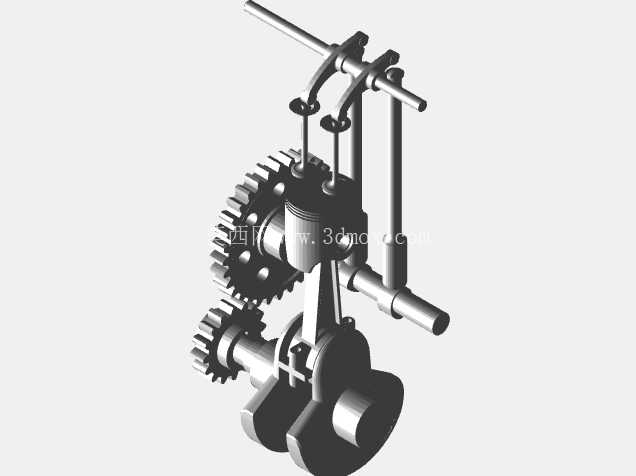

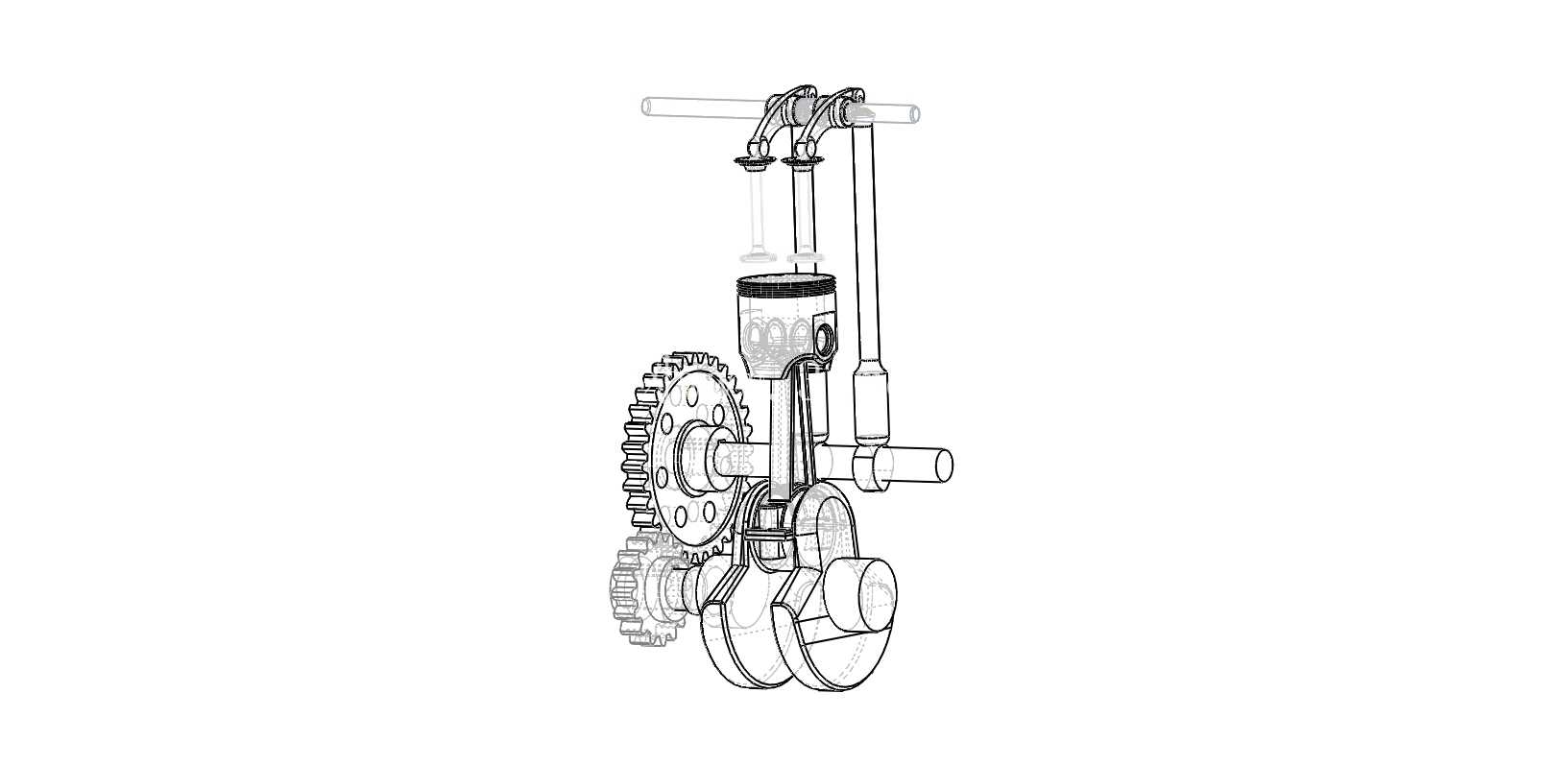

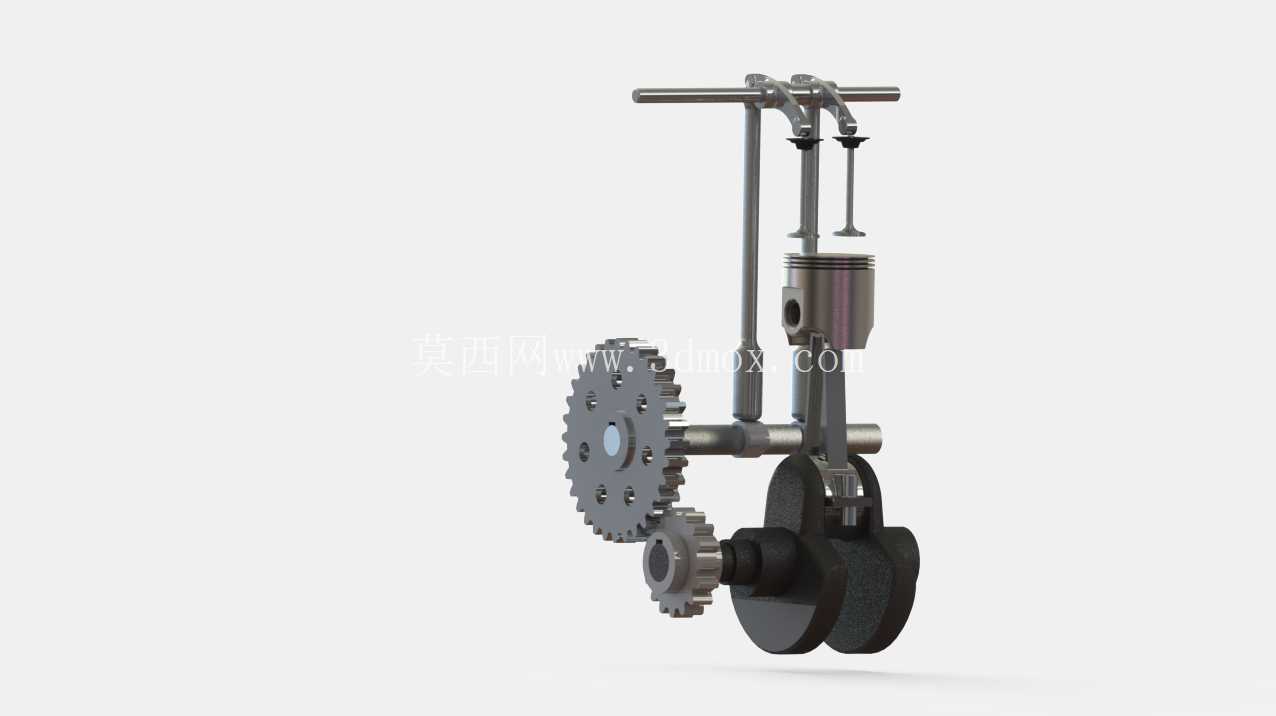

在产品功能特性层面,模型完整呈现了配气机构、活塞组件、曲柄飞轮组、传动齿轮组四个核心模块的装配逻辑:顶部的两个气门组件对应进气与排气工位,通过顶置的传动杆与下方凸轮结构联动,保证活塞运行到对应冲程时气门完成精准开闭;活塞组件与缸筒的配合间隙、活塞环的安装位置都在模型中做了清晰呈现,能直观看到活塞销与连杆小头的连接方式;曲柄部分搭配了平衡重结构,用来抵消活塞往复运动产生的一阶惯性力,降低整机运行时的振动幅度;侧边的齿轮组一方面完成曲轴到凸轮轴的动力传递,保证配气相位与活塞运动的严格同步,另一方面也预留了动力输出的接口位置,可对接外部负载完成动力传递。

从设计思路来看,整个结构遵循了小功率单缸机的紧凑化设计原则,所有部件都围绕曲柄旋转中心做布局,尽可能缩小整机的横向与纵向尺寸,配气机构采用顶置气门侧置凸轮的布置形式,既减少了传动链路的零件数量,也降低了后期维护的难度;齿轮组采用直齿圆柱齿轮传动,传动效率高、加工难度低,适合小功率场景下的动力传递,同时齿轮的啮合间隙在设计时预留了热膨胀余量,避免长时间运行升温后出现卡滞问题;曲柄处的平衡重采用偏心布局,根据活塞与连杆的往复质量做匹配设计,不需要额外加装平衡轴就能实现较好的振动抑制效果,兼顾了成本与运行稳定性。

关于外形尺寸与安装边界,从模型的比例关系来看,这类小功率单缸机的整机轮廓通常控制在300mm*200mm*250mm区间内,安装固定点集中在曲轴箱底部的四个支脚位置,安装时需要预留至少50mm的周边间隙用于散热与管线布置;曲轴输出端的轴伸长度通常控制在30-40mm,对接负载时需要保证联轴器的同轴度误差不超过0.1mm,避免运行时出现附加载荷导致轴承过早磨损;气门顶部的间隙调整位置需要预留足够的操作空间,方便后期做气门间隙校准,不需要拆解整机就能完成维护操作;齿轮室的侧盖位置需要预留拆装空间,方便检查齿轮啮合状态与更换润滑脂,整个结构的安装边界充分考虑了后期维护的操作需求,没有出现难以拆装的干涉位置。

从结构设计的细节来看,连杆大头采用剖分式结构,与曲柄销的配合面做了耐磨处理,能承受长时间往复运动带来的冲击载荷;活塞裙部设计有导向结构,避免活塞运行到上下止点时出现偏磨;气门弹簧采用等节距设计,保证气门复位时的压力稳定,不会出现高速运行时气门浮动的问题;飞轮采用厚重的圆盘结构,利用自身转动惯量储存能量,保证活塞越过止点时的运行平稳性,让整个做功过程的动力输出更平顺。
