这套多缸复合蒸汽动力结构,最早可追溯到近代工业动力场景中对蒸汽能效提升的实际需求,区别于单缸蒸汽动力的扭矩输出波动大、蒸汽利用率低的问题,多缸复合结构通过分级膨胀做功的逻辑,让高压蒸汽先进入小直径高压缸完成一级膨胀,再导入大直径低压缸完成二级做功,整体蒸汽焓降利用更充分,在同等蒸汽耗量下能输出更平稳的轴端扭矩,早年广泛应用在小型船舶动力、固定式工厂动力输出、小型发电机组驱动等场景,即便在当下的复古动力复刻、科教演示场景中,这类结构也常作为蒸汽动力原理演示的典型载体。

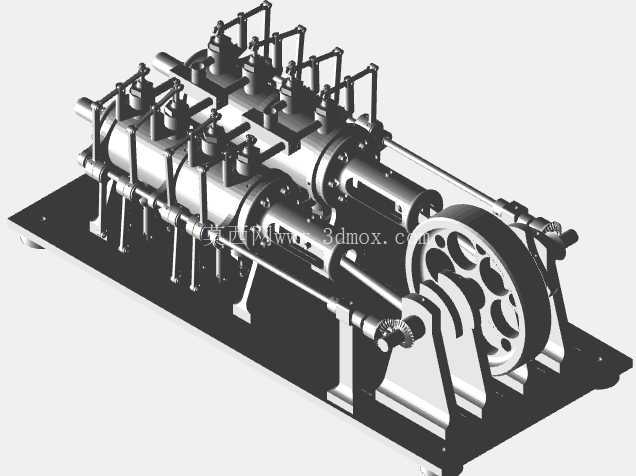

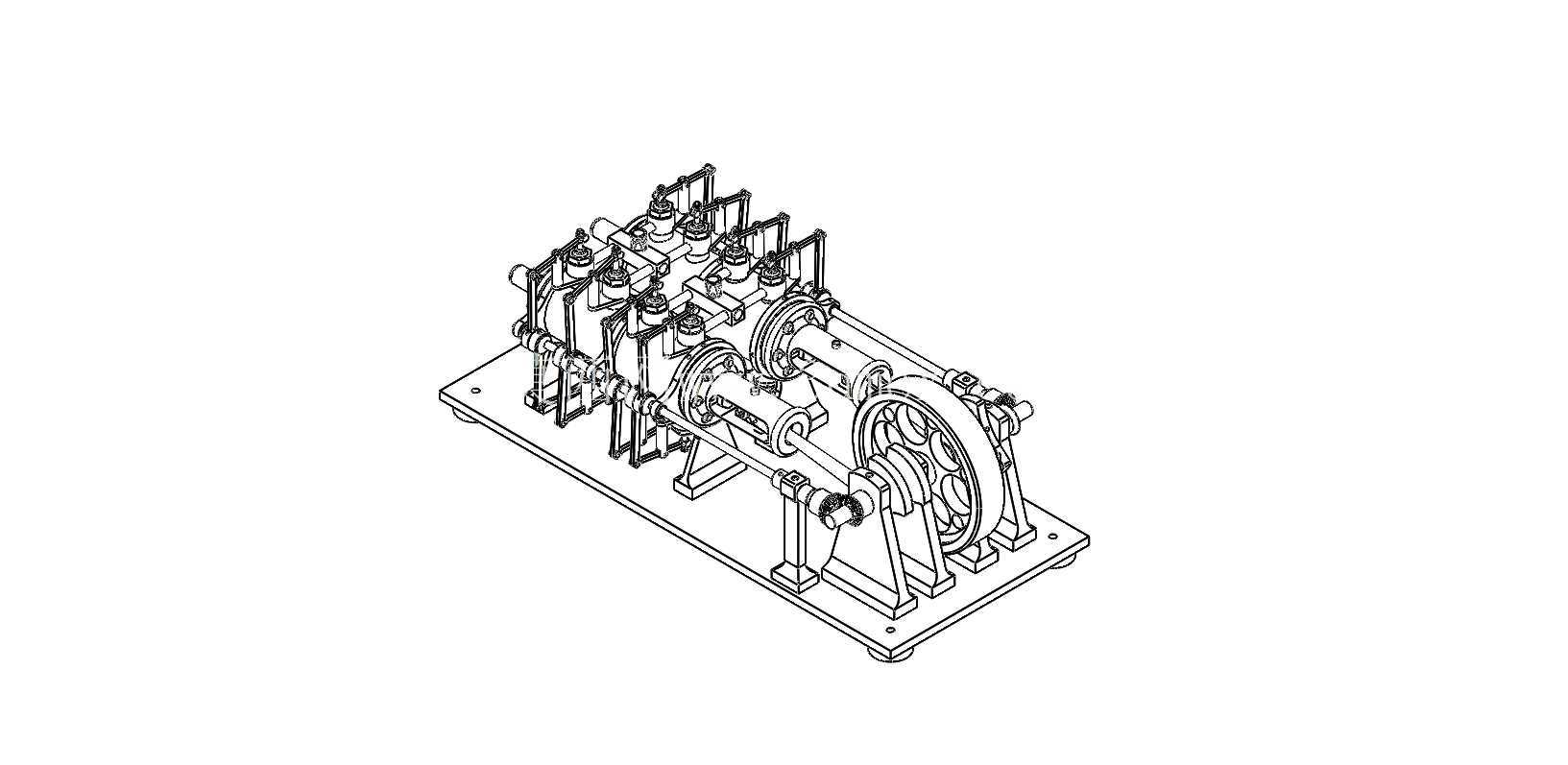

从结构设计逻辑来看,整套机组采用对称式双列多缸布局,曲轴与各缸活塞通过曲柄连杆机构连接,相邻缸体的曲柄相位角经过错配设计,能让各缸的做功冲程相互衔接,避免单缸结构在上止点、下止点位置的动力死点问题,输出轴端搭配大直径铸铁材质飞轮,利用飞轮的转动惯量储存做功冲程的多余能量,在排气、压缩冲程中释放动能维持曲轴匀速转动,大幅降低输出轴的转速波动,让整套动力输出更平顺。缸体部分采用分体式阀室设计,滑阀配气机构与缸体采用可拆分连接结构,方便后期对配气相位进行微调,也便于密封件的更换维护,每个缸体的进排气道都做了平滑过渡处理,减少蒸汽流动过程中的压损,提升蒸汽的做功效率。

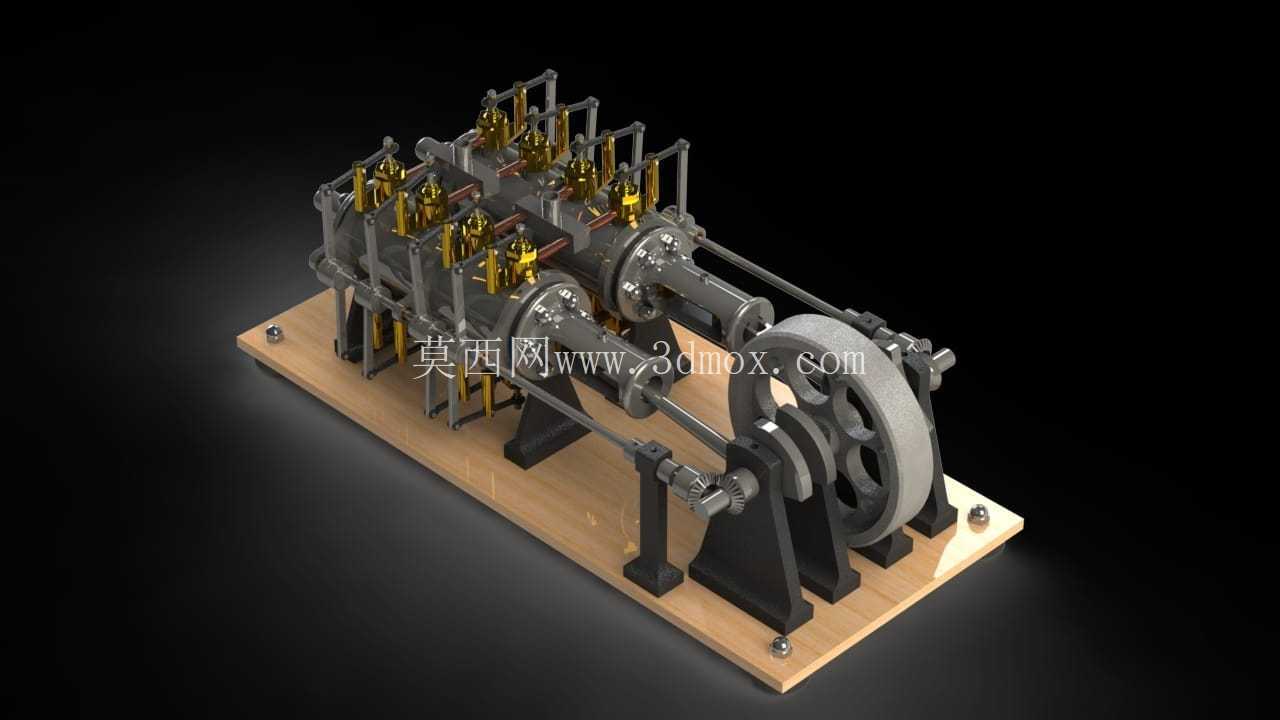

安装层面,整套动力单元固定在实木安装底板上,底板上预留了对应缸体支架、曲轴轴承座的定位安装孔位,安装时可先将曲轴组件连同轴承座预装到底板定位点,再依次吊装各缸体组件,调整活塞连杆与曲柄的连接间隙,保证曲轴转动无卡滞,最后装配配气联动杆与飞轮组件。整套结构的横向安装边界以飞轮外侧与最远端缸体端部为限,纵向边界以两侧缸体的最外凸点为界,安装时需要在底板与支撑台面之间预留一定的散热间隙,避免长时间运行时缸体传导的热量累积影响底板结构稳定性。
功能特性上,这套复合结构相比同功率单缸蒸汽机,蒸汽耗量可降低两成以上,同时因为多缸错相位做功,曲轴输出的扭矩波动幅度更小,不需要搭配过大的减速机构就能直接驱动小功率负载,配气机构采用联动式滑阀设计,由曲轴通过齿轮组同步驱动,配气相位与曲轴转角严格匹配,不需要额外的控制单元就能完成自动配气循环,运行可靠性更高。缸体与活塞之间采用活塞环密封结构,能有效减少高压蒸汽的泄漏,提升做功压力的稳定性,曲轴的轴承座采用分体式滑动轴承结构,加注润滑脂后可长时间连续运行,维护成本更低。
在实际应用选型中,如果是用于科教演示场景,可搭配小型蒸汽发生器直接驱动,直观展示蒸汽热能转化为旋转机械能的完整过程;如果是用于复古动力模型复刻,可根据实际负载需求调整蒸汽输入压力,匹配对应的输出转速;如果是用于小型动力装置的原理验证,可在输出轴端加装扭矩传感器、转速传感器,采集不同蒸汽压力下的输出特性数据,为小型蒸汽动力的优化设计提供实测参考。整套结构的各零部件都做了等比例还原,零件之间的装配关系完全符合实际机械设计规范,可直接用于结构原理学习、装配工艺模拟、运动仿真验证等场景,帮助结构设计从业者理解往复式动力机械的配气逻辑、曲柄连杆机构的运动特性、多缸动力的相位匹配设计思路。
