12V60W微型隔膜水泵改装结构设计

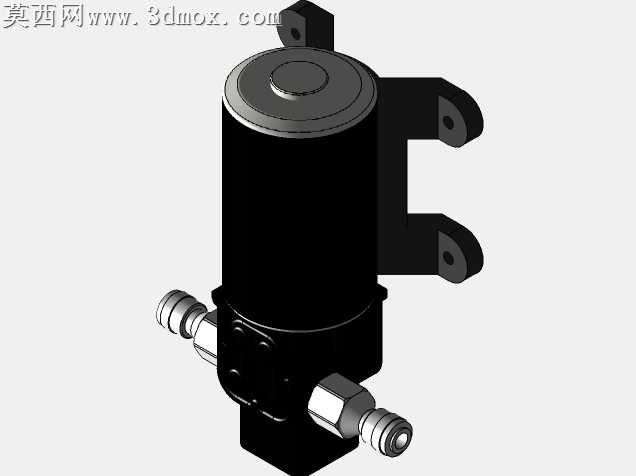

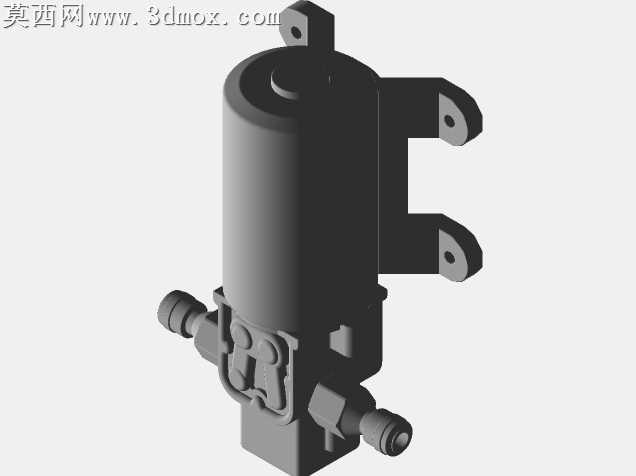

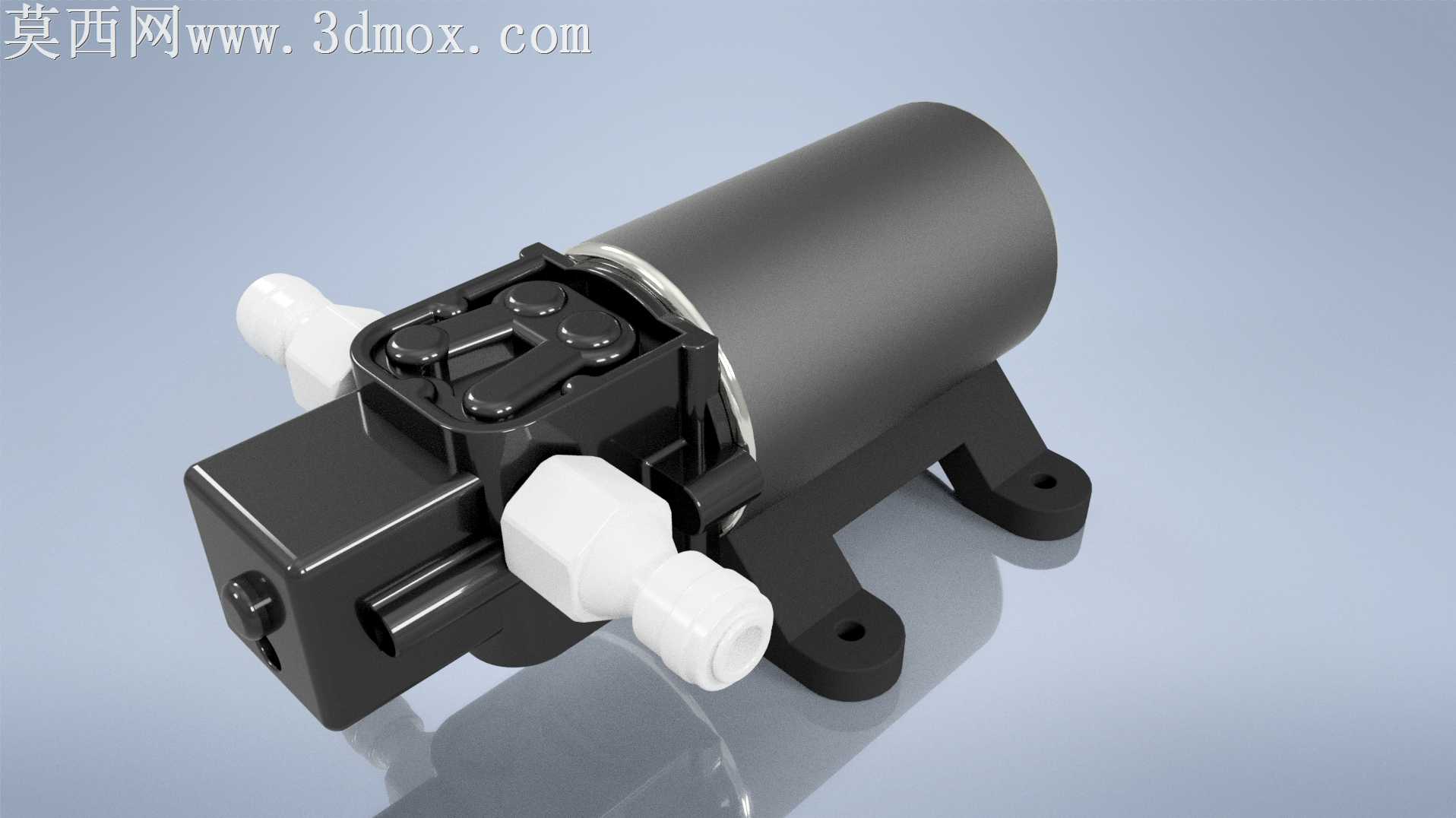

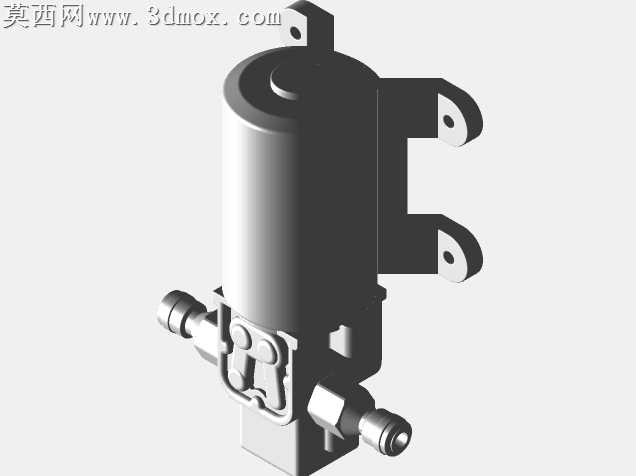

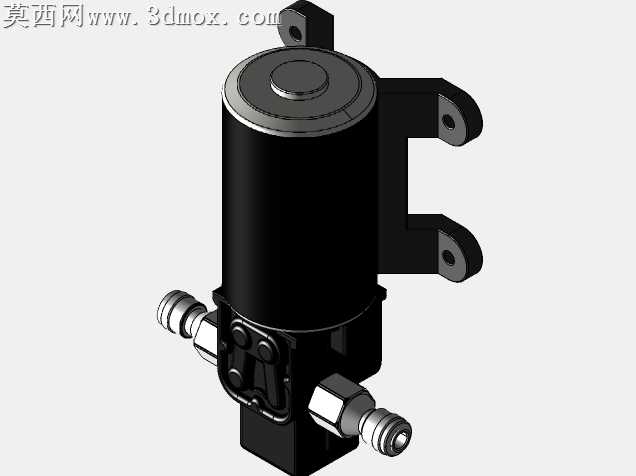

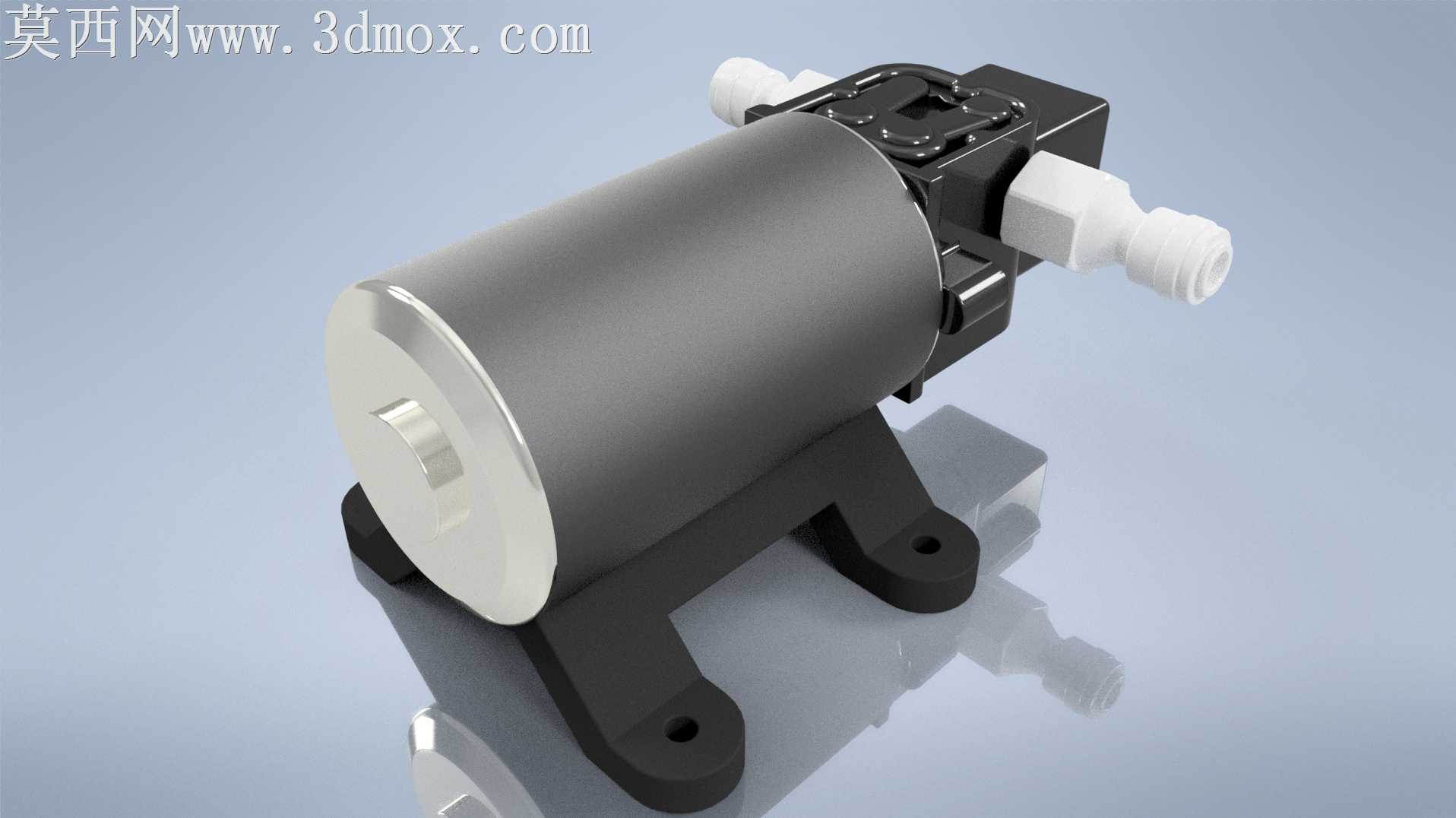

本作品为基于带开关款12伏泵改装设计的微型隔膜水泵三维模型，整体建模过程严格遵循实物结构比例进行1:1还原，首先通过三维建模软件完成泵体核心结构的搭建，先构建圆柱形直流电机主体外壳，采用哑光深灰塑料材质赋予电机壳体，还原工程塑料外壳的细腻磨砂质感，再完成隔膜泵头部分的建模，泵头主体采用亮面黑色工程塑料材质，精准还原泵头表面的调压旋钮、进出水流道结构、隔膜腔外部的加强筋造型，同时对泵体底部的两个安装支脚进行细节建模，支脚处预留标准安装孔位，还原支脚的圆角过渡与安装面的平面度特征。在原有泵体基础上，设计加装了两个1/4英寸气动快插接头，接头部分采用乳白色哑光塑料材质，精准还原快插接头的阶梯式插接结构、端部的卡扣限位造型，接头与泵头进出水口的配合位置做了贴合处理，保证装配关系准确无错位。渲染阶段采用影棚级柔光布光，主光源从模型左上方45度角投射，勾勒出泵体的轮廓立体感，辅助光源从右侧补光弱化暗部死黑，底部添加柔和的反射地面，还原产品展示图的真实质感，材质参数调整阶段针对不同部件区分粗糙度参数，电机外壳粗糙度设置为0.6模拟磨砂塑料，泵头亮面部分粗糙度设置为0.2模拟高光硬质塑料，白色接头粗糙度设置为0.5匹配乳白色工程塑料的视觉效果。设计思路上保留原泵的带开关结构，在泵头侧面还原开关旋钮的造型细节，加装的气动接头为可选装配结构，建模时保留接头与泵体的独立装配关系，若不需要该接头可直接隐藏对应部件，还原基础款隔膜泵的原始结构，整体模型结构完整，各部件之间的装配间隙、配合关系均按照实际产品的公差标准进行设置，既满足外观展示的视觉需求，也可用于结构参考、改装方案验证等场景，模型完整呈现了微型隔膜水泵的外部结构特征与改装后的接口形态，各部件的倒角、圆角细节均做了精细化处理，避免生硬棱角，还原量产工业产品的工艺特征。
