20A规格太阳能充放电控制器结构设计

在离网光伏供电系统的搭建过程中，充放电控制器是衔接光伏板、储能蓄电池与后端负载的核心枢纽部件，这款20A规格的控制器主要适配单块或小功率组串的晶硅光伏组件，匹配12V/24V自动识别的铅酸类储能蓄电池，常见于户外监控基站供电、家用小型离网光伏系统、牧区户用供电、太阳能路灯供电、野外便携光伏电源等场景，承担着整个光伏回路的充放电逻辑管控、过充过放防护、反接保护、短路保护等核心功能，避免蓄电池因不当充放出现寿命折损，同时保障后端直流负载的供电稳定性。

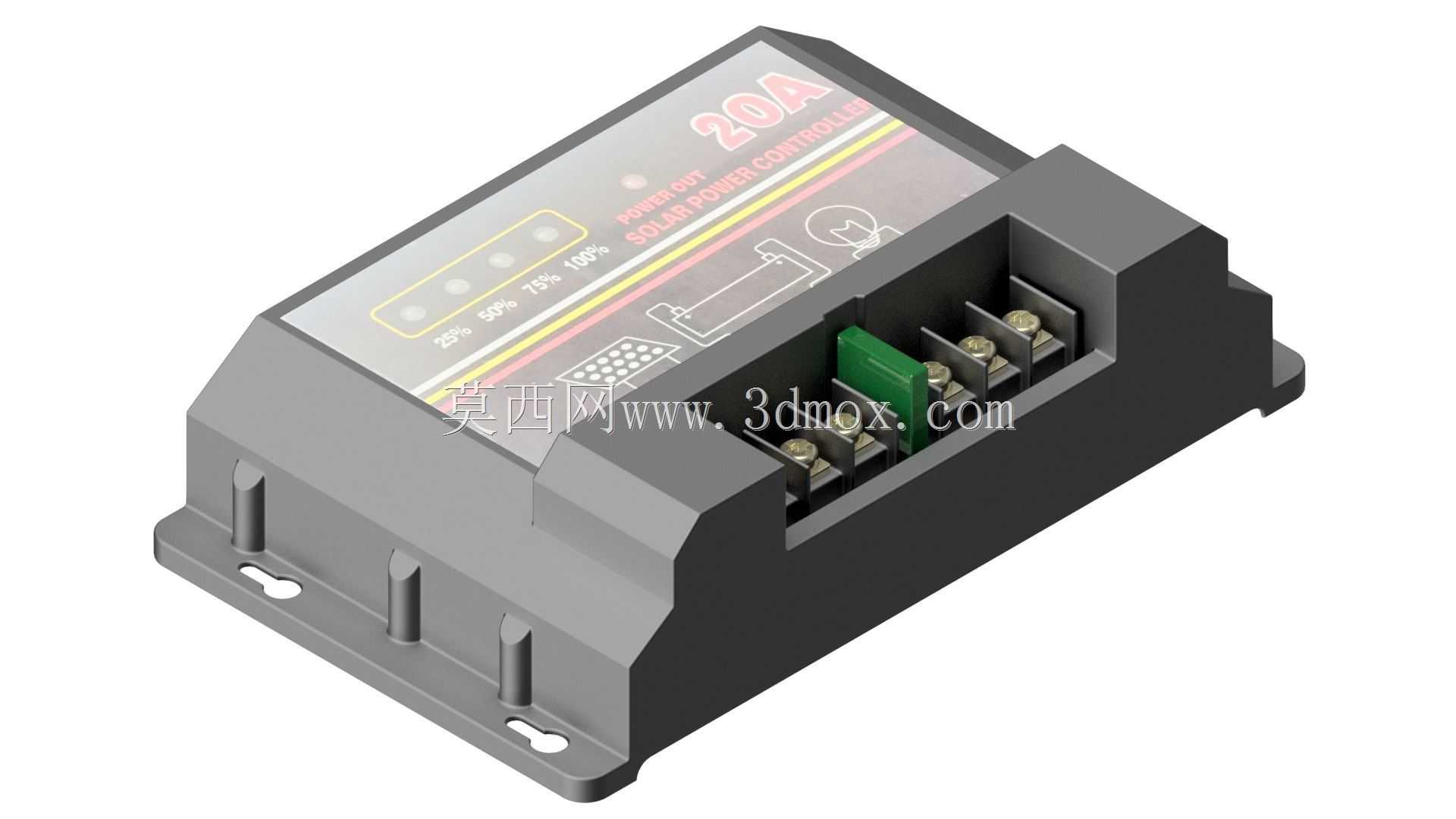

从结构设计层面来看，这款控制器采用阻燃ABS材质的一体式壳体，壳体两侧预留带安装孔的固定耳，安装孔位采用长圆孔设计，可适配M4规格的固定螺丝，安装时能抵消一定的孔位加工误差，固定耳与壳体主体做了加强筋过渡处理，避免安装锁紧时壳体出现开裂问题。壳体整体外形为长方体结构，接线端采用下沉式槽位设计，所有接线端子都内嵌在槽位内部，接线完成后可搭配配套的塑料防护盖板覆盖接线区域，既可以避免外露接线端误触造成短路，也能减少户外使用时灰尘、雨水溅入接线端引发的接触不良问题。接线端子采用大电流铜质螺丝压接结构，从端子排布来看，依次对应光伏板输入正负极、蓄电池连接正负极、直流负载输出正负极，每个端子旁都印有清晰的极性标识与功能标识，接线时无需额外查阅说明书即可快速对应回路，端子压接处设计了防滑齿结构，压接多股铜芯线时能增大接触摩擦力，避免长期使用后线材松脱发热。

壳体上盖表面做了磨砂纹理处理，既可以减少户外使用时的表面反光，也能提升表面耐刮擦性能，上盖区域预留了状态指示灯的透光窗口，对应充电状态、蓄电池电量档位、负载状态的指示，指示灯采用不同颜色的LED区分，运维人员在现场无需开盖即可通过灯语判断设备运行状态，快速排查系统故障。上盖表面还印有清晰的接线示意图与额定参数标识，采用激光蚀刻工艺印刷，长期户外使用不会出现标识磨损脱落的问题。壳体内部的PCB安装位预留了定位柱与螺丝柱，功率器件对应的壳体位置设计了散热格栅，可通过自然对流带走功率器件工作时产生的热量，20A额定电流下无需额外加装散热风扇即可满足温升要求，减少了活动部件带来的故障点，提升设备在高低温环境下的运行可靠性。

从安装边界来看，这款控制器的安装需要预留足够的接线空间，下沉式接线槽的前方需要预留至少50mm的走线空间，方便线材弯折与压接操作，设备上下方需要预留20mm以上的散热间距，避免紧贴其他密闭设备安装影响散热效果。安装时优先选择垂直安装方向，让散热格栅的气流方向与热空气上升方向一致，最大化自然散热效率，固定时需要保证安装面平整，避免壳体受安装应力出现变形，导致内部PCB板受力出现元器件虚接问题。在实际选型匹配时，20A的额定电流需要结合光伏组件的短路电流与负载的最大工作电流做冗余设计，通常建议实际工作电流不超过额定值的80%，避免长期满负荷运行导致器件温升过高加速老化。

这款模型完整还原了控制器的外部结构细节，包括固定耳的安装孔尺寸、接线端子的排布间距、上盖的标识区域位置、状态灯窗口的尺寸位置，可用于光伏系统集成时的安装布局干涉校验、配电箱内部的排布设计参考、配套防护外壳的结构设计匹配，也可作为光伏类教学演示的三维展示素材，帮助初学者直观理解小型离网光伏系统核心部件的结构形态与安装方式。建模时对壳体的拔模角度、加强筋分布、卡扣配合结构都做了贴合实际量产产品的还原，没有做过度的结构简化，结构设计从业者可以参考这类低压电气配件的壳体设计思路，比如下沉式接线槽的安全防护设计、安装孔的误差适配设计、自然散热结构的布局方式、标识区域的人机工程设计，这些细节都是小功率电气控制设备量产设计中需要重点考量的工程要点，直接影响产品的安装便捷性、运行可靠性与户外环境适应性。
