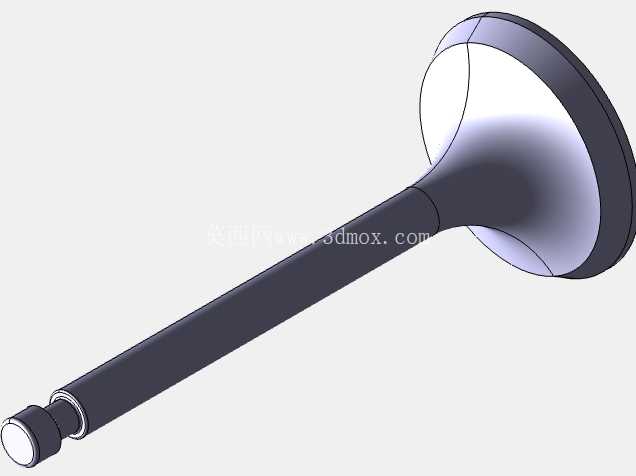

170F/GX210气缸配套进排气阀组件结构

这套进排气阀套件是适配170F、GX210系列单缸风冷内燃机的核心配气部件，在小型通用汽油机的工作循环里承担着进排气道定时通断的关键作用，直接决定气缸的充气效率、废气排出彻底性，进而影响整机的动力输出稳定性、燃油消耗水平与运行寿命。从实际应用场景来看，这类气门组件广泛配套在小型发电机组、田园管理机械、小型工程机械动力头、便携植保机械的动力单元上，工作环境长期处于高温、高频冲击、润滑条件有限的工况下，设计阶段需要充分匹配对应排量气缸的配气相位、气道走向与燃烧室结构。

从功能特性上看，进气阀负责在进气冲程开启，让经过空滤器混合的可燃混合气顺畅进入燃烧室，排气阀则在排气冲程打开，将燃烧后的高温废气彻底排出气缸，两者的密封锥面角度、杆部与导管的配合间隙、盘部与气门座的贴合宽度都有严格的工程要求。设计过程中首先要匹配对应机型的压缩比参数，确定气门盘部的外径尺寸，保证气道通流面积满足额定转速下的进气量需求，避免因通流截面不足导致充气效率下降，造成功率不足、排气温度过高等问题；杆部的直径选择需要兼顾导向稳定性与运动阻力，杆部端面要承受摇臂的高频冲击，需要做局部硬化处理来提升耐磨性能，避免长期运行后出现端面凹陷、气门间隙异常变大的问题。

外形尺寸与安装边界方面，气门总长度需要匹配气缸盖的安装高度、摇臂机构的布置位置，保证气门开启最大升程时不会与活塞顶面发生碰撞，关闭状态下弹簧座的锁片安装位置能够提供足够的弹簧预紧力，防止高转速工况下气门出现飞脱、密封失效的问题。盘部的密封锥面通常采用45度密封角，这个角度能够兼顾密封比压与气流通过的顺畅性，锥面的加工粗糙度、圆度要求极高，任何微小的加工缺陷都会导致气缸压缩压力不足，出现启动困难、动力下降的故障。阀杆与气门导管的配合间隙需要控制在合理区间，间隙过大会导致气门导向偏斜，出现偏磨、密封不严，同时会有过量机油顺着间隙进入燃烧室，造成烧机油、积碳增多的问题；间隙过小则会在热机状态下出现阀杆卡滞，导致气门关闭不严，甚至出现活塞顶碰气门的严重故障。

设计时还要充分考虑热膨胀带来的尺寸变化，气门头部直接接触高温燃气，工作温度远高于杆部与气缸盖部位，因此尺寸链计算时需要预留合理的热膨胀余量，匹配对应的气门间隙值，保证热机状态下气门仍能完全关闭。气门的盘部背面采用流线型过渡设计，减少进气气流的阻力，提升气缸的充气效率，让混合气能够更顺畅地进入燃烧室，形成更合理的涡流运动，优化油气混合效果，提升燃烧效率。杆部的表面粗糙度需要达到相应的精度要求，降低与导管之间的摩擦阻力，减少磨损量，延长部件的使用寿命。在配套选型时，这类气门组件需要与对应型号的气门弹簧、弹簧座、气门锁片、气门导管、气门座圈配合使用，所有部件的尺寸公差需要匹配，才能保证整个配气机构的稳定运行，比如气门弹簧的刚度需要匹配气门的运动质量与发动机额定转速，避免出现弹簧共振、气门运动规律失控的问题。

从实际维修与装配的角度看，安装前需要检查气门杆部的直线度，盘部锥面的跳动误差，保证装配后密封锥面能够均匀贴合；装配后需要进行密封性测试，确保在规定的压力下没有泄漏情况。这类进排气阀的结构看似简单，实则每一处尺寸、每一个形位公差都直接影响内燃机的整体性能，是小型内燃机里对加工精度、材料性能要求都比较高的核心零部件，建模过程中需要精准还原锥面角度、杆部直径、总长度、盘部厚度、锁片安装槽位置等关键尺寸，才能满足后续的装配仿真、运动干涉检查、工艺编制等工程需求。
