伺服驱动带式物料输送设备结构设计

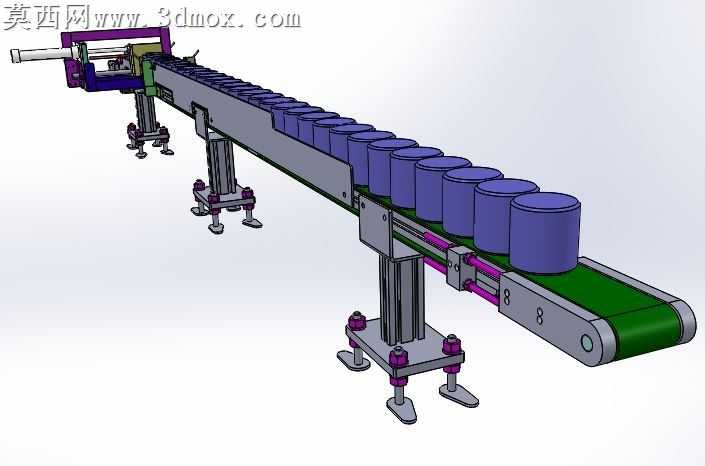

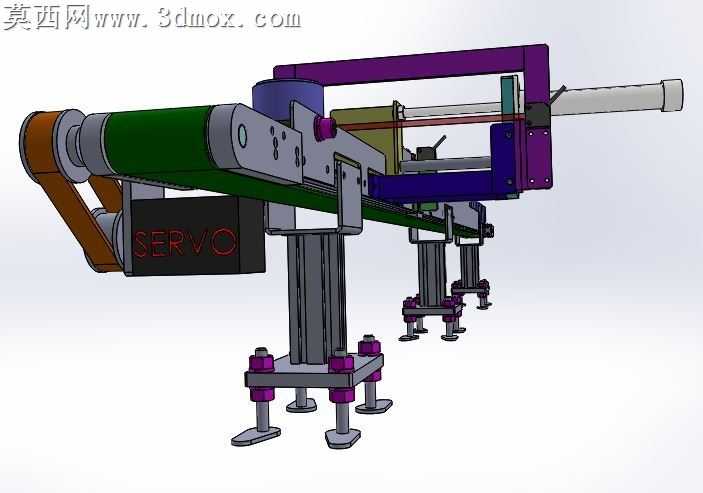

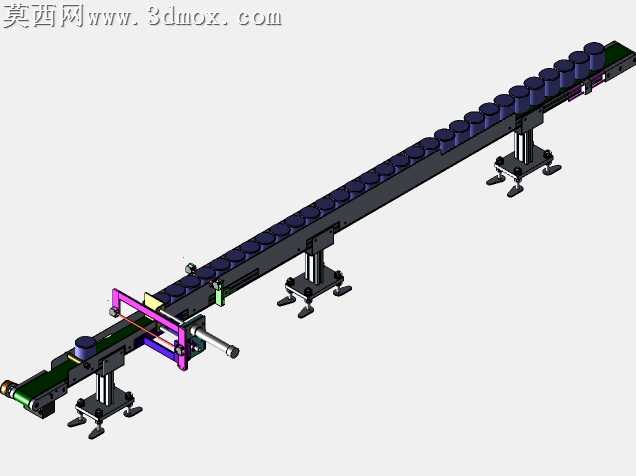

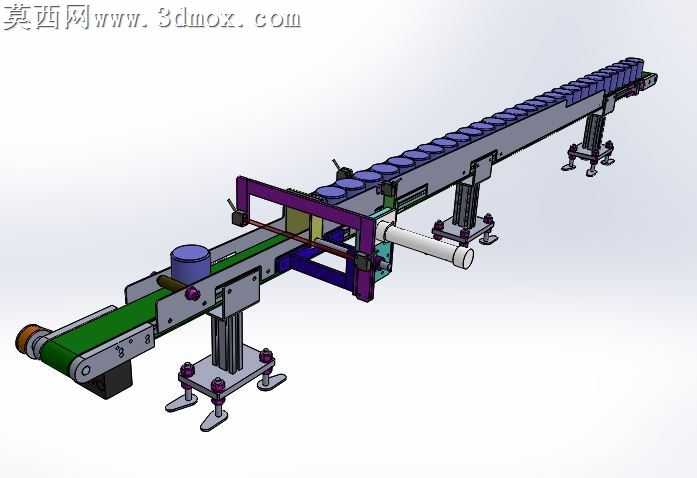

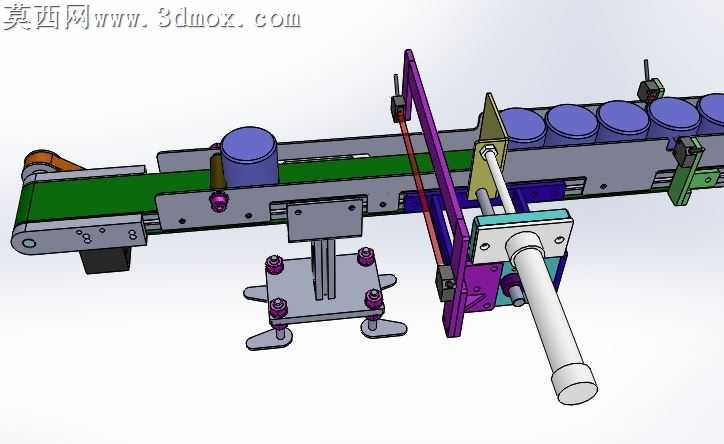

该作品为伺服驱动的带式输送设备三维建模成果，建模过程中严格遵循机械设计规范，对设备各组成部件进行1:1等比例参数化构建，完整还原了设备的装配逻辑与结构细节。模型整体采用模块化设计思路，将输送线体、驱动单元、支撑调节机构、物料定位组件进行独立建模后完成总装配合，各部件间的装配约束完全符合实际机械装配要求，可直观呈现设备的运行动作逻辑。渲染环节针对不同部件赋予了贴合工业实际的材质属性：输送皮带采用哑光绿色橡胶材质，还原皮带的表面摩擦质感与柔韧特性；机架主体采用银灰色金属烤漆材质，体现工业型材的规整金属质感；驱动端的紫色定位支架、端部传动辊筒、底部可调脚杯分别对应工程塑料、抛光金属、防滑橡胶等差异化材质，通过光影渲染突出各部件的材质区分度，让整体模型视觉层次清晰，结构辨识度高。结构设计上，该输送设备采用伺服电机作为动力输出源，搭配端部传动辊带动皮带实现精准的定速输送，可满足定距送料、节拍匹配的自动化产线需求；线体中段设置了多组可调节高度的支撑立柱，搭配底部带防滑垫的可调脚杯，可根据现场安装工况调整线体高度与水平度，适配不同的产线对接高度要求；线体进料端设置了物料定位导向结构，可引导待输送工件准确落至皮带承载区域，避免输送过程中出现工件偏移、掉落的问题；线体出料端延伸设置了过渡衔接段，可顺畅对接下游加工或检测工位，实现物料的平稳转接。建模过程中对各运动部件的活动行程、干涉情况进行了模拟校验，确保伺服驱动的传动路径无结构干涉，支撑调节结构的调节行程满足设计要求，各连接部位的紧固件、定位件均做了细节还原，完整呈现了伺服驱动带式输送机的完整结构组成与设计逻辑，可用于设备方案展示、结构优化参考以及自动化产线的布局模拟使用。
