金属圆筒跨线输送转移夹持机构

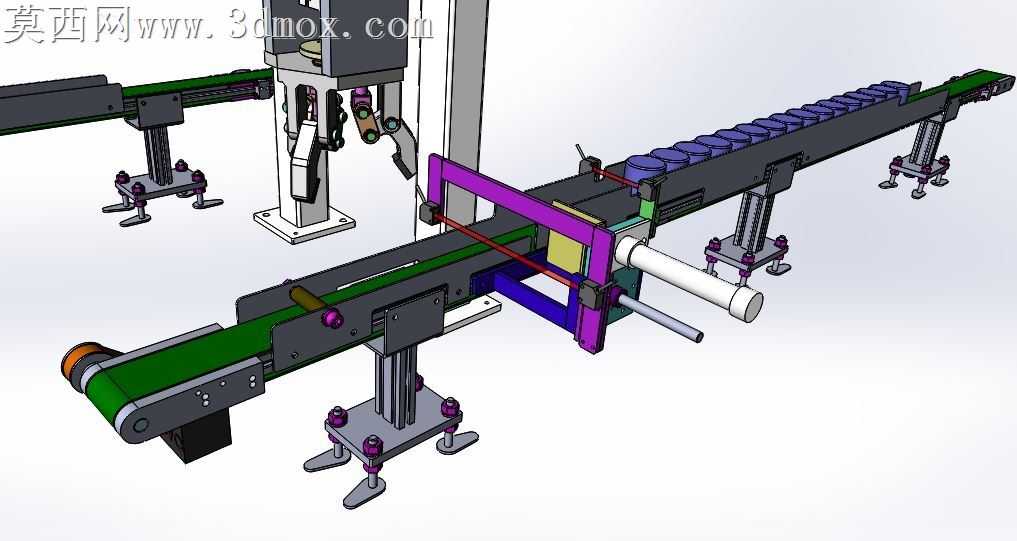

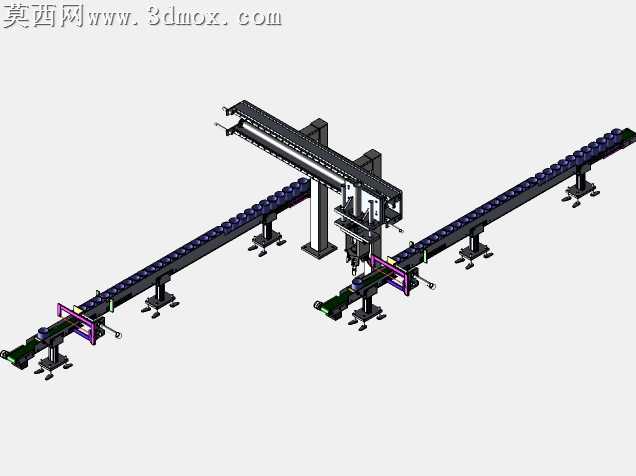

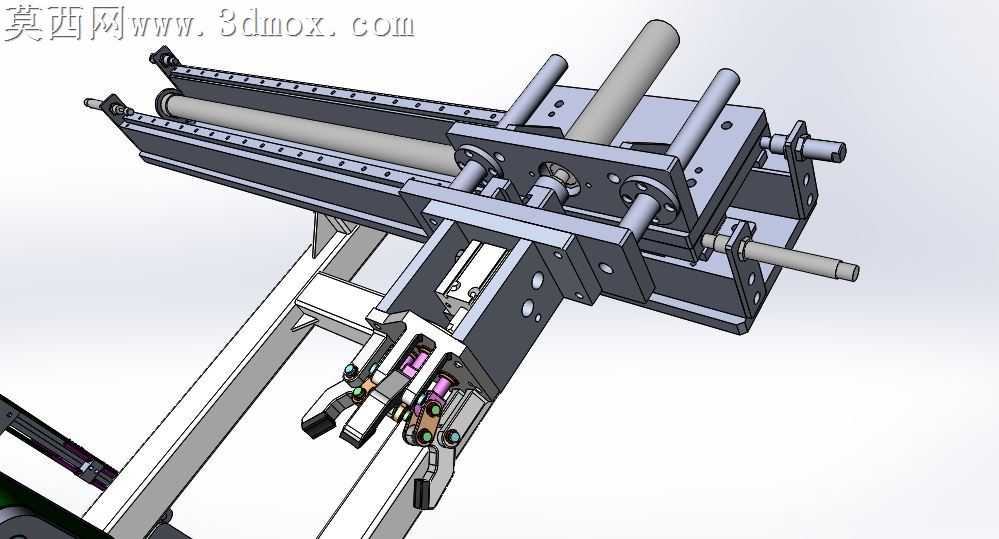

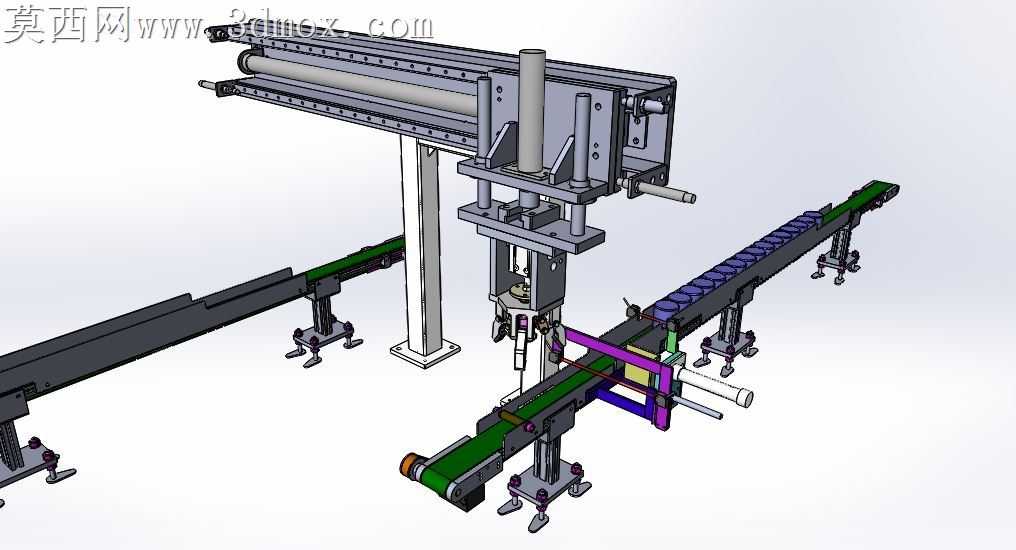

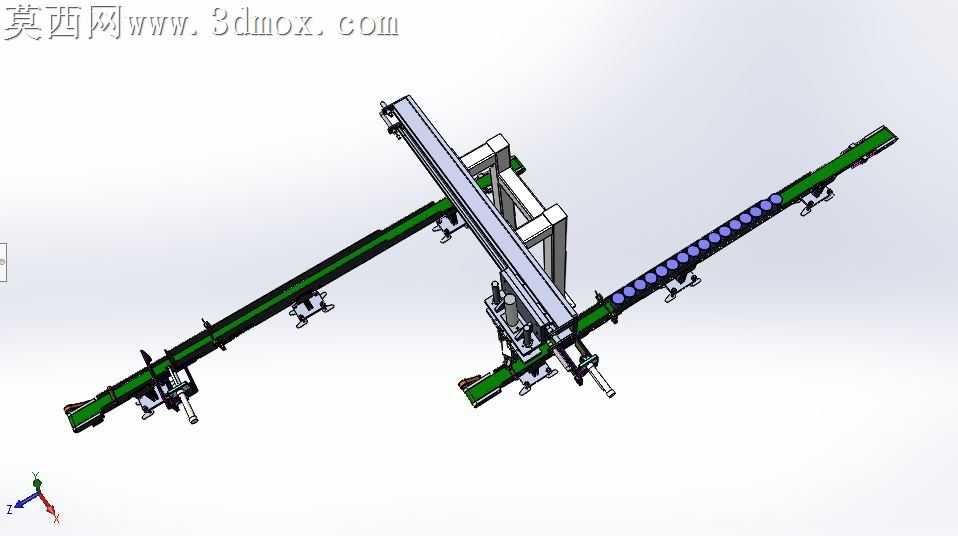

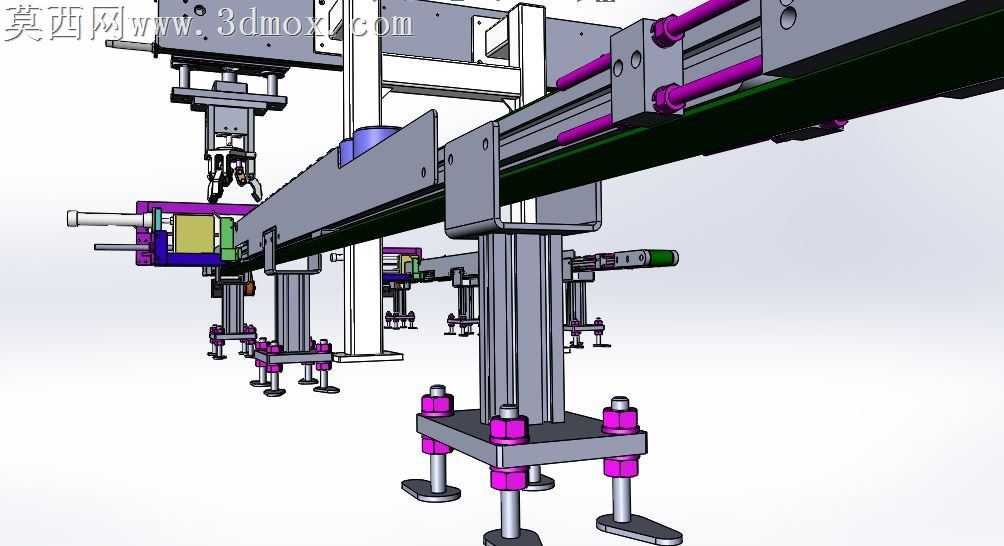

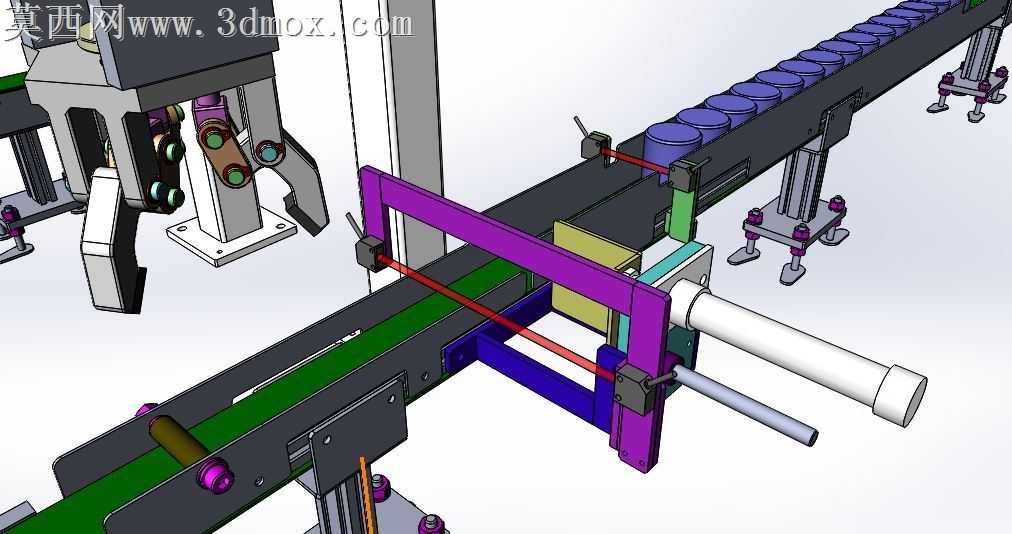

本套金属圆筒转移机构采用三维参数化建模完成整体设计，建模过程中对各功能模块进行独立装配约束，确保各运动部件无干涉、运动行程符合设计预期。渲染阶段对不同功能部件赋予差异化材质：支撑型材采用磨砂阳极氧化铝材质，呈现哑光银灰金属质感；传送带采用哑光黑色橡胶材质，还原工业皮带的表面纹理；气动元件采用亮面工程塑料与镀锌金属搭配的材质表现，三爪夹持器的机械手指部分采用硬质合金钢材质，突出夹持部位的耐磨属性；地脚支撑采用铸铁发黑搭配橡胶减震垫的材质组合，还原设备落地安装的真实质感。结构设计上，整体采用双皮带输送线布局，两条平行皮带线分别承担来料输送与出料输送功能，横跨两线的移载模组采用立式方管立柱支撑，水平移载轴配备高精度直线导轨副，保证移载过程的平行精度，避免移载过程中出现偏摆卡顿。移载模组的升降动作采用气动驱动方案，搭配导向轴保证升降行程的垂直度，末端执行器选用带机械手指的三爪夹持器，可自适应夹持圆柱形金属圆筒，也可兼容部分三角形截面工件的拾取转移。设计思路围绕小型输送线间的工件自动转移动作展开，输送线采用伺服驱动配置，可根据生产节拍精准控制启停位置，保证来料位置一致性；气动回路搭配节流阀可调节夹持与升降动作的运行速度，避免动作过快造成工件磕碰损伤；所有可调支撑脚均采用带锁紧结构的蹄脚设计，可适配现场地面的不平整工况，保证设备整体安装水平度。整体建模过程中对标准件均采用通用件库调用，非标加工件单独建模并预留装配公差，确保模型可直接用于工程出图与加工参考，各运动副均添加了合理的装配约束，可直接用于运动仿真验证动作逻辑，排查移载过程中可能出现的工件掉落、位置偏移等问题，满足自动化产线中金属圆筒类工件跨线转移的实际使用需求。
