T型钢槽式带式输送设备结构设计

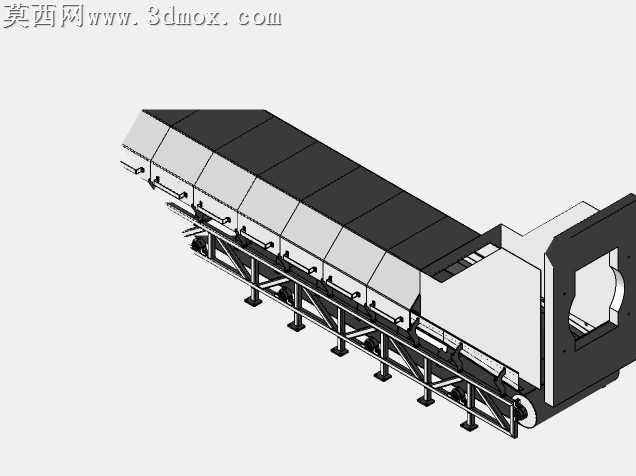

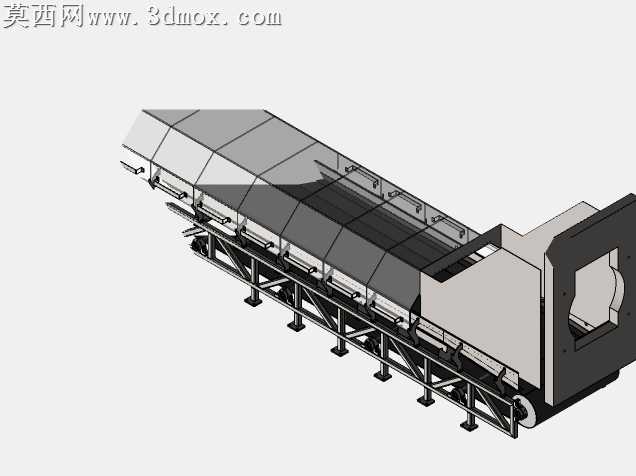

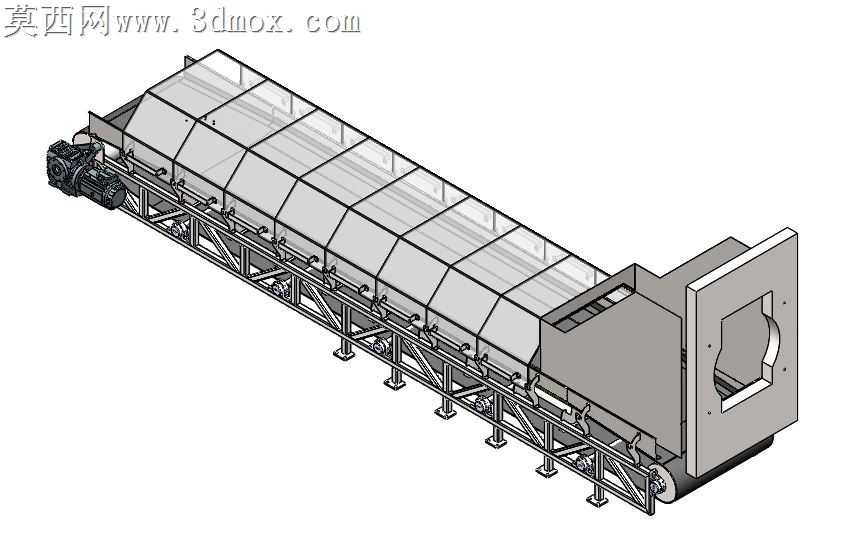

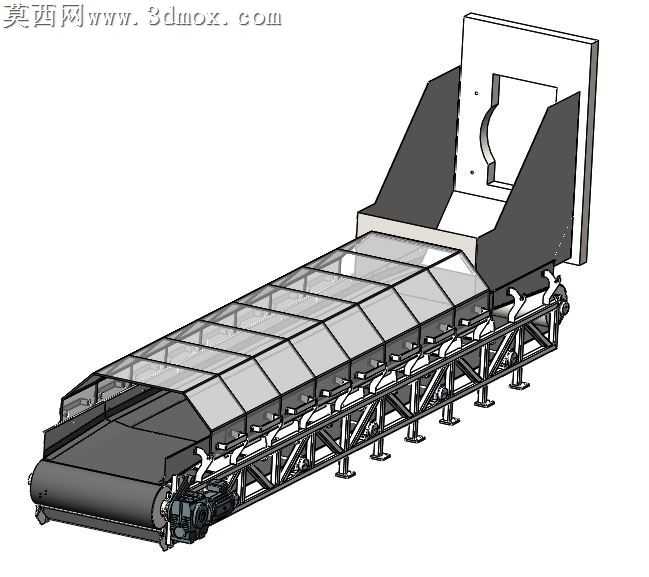

本作品为槽式带式输送机三维建模设计，整体采用三维参数化建模方式完成全结构搭建，建模过程中优先选用T型槽钢作为机架主体制作材料，相较于滚轮版本的机架方案，T型钢机架在结构刚性、后期维护便捷性、加工制造成本控制、装配简易度上均具备更突出的优势，能够更好适配长距离物料输送的承重需求与长期运行稳定性要求。模型完整还原了输送机的核心组成结构：包含驱动端的动力传动组件、桁架式支撑机架、槽型承载托辊组、环形输送皮带、头部卸料端结构、尾部张紧安装位，以及覆盖整机输送段的半封闭透明防护罩。其中机架部分采用标准型钢拼接的桁架结构，通过等距布置的支撑腿与横纵加强梁保证整体框架的抗形变能力，支撑腿底部预留安装固定位，可直接与地面预埋基础完成锁附固定；驱动端集成电机与减速传动组件，可将动力平稳传递至驱动滚筒带动皮带循环运转；防护罩采用透明碳酸酯材质设计，既可以在输送过程中阻挡物料飞溅、粉尘外溢，也能够方便运维人员实时观察内部皮带运行与物料输送状态，无需频繁拆卸护罩即可完成日常巡检。设计过程中针对设备的实际安装场景做了适配优化：该设备设计为半嵌入安装形式，一半结构可悬挂布置在建筑物外侧，另一半结构留在室内空间，当前模型中固定在地袱板的造型仅为展示设备安装定位逻辑，实际生产应用中可根据现场安装条件调整固定结构。目前模型完成度约80%，核心输送结构与机架主体已全部建模完成，后续可补充完善尾部皮带张紧系统的详细结构，张紧系统可采用螺旋张紧或重锤张紧形式，用于补偿皮带长期运行产生的蠕变伸长，保证皮带与滚筒之间的足够摩擦力避免打滑；同时可进一步细化托辊组的密封结构、驱动端的安全防护壳、各连接位置的紧固件细节，提升模型的工程可落地性。渲染阶段对不同部件做了材质区分：金属机架赋予碳钢哑光材质，驱动组件赋予铸铁深灰材质，透明护罩赋予高透聚碳酸酯材质，输送皮带赋予黑色橡胶哑光材质，通过材质差异清晰区分各功能部件，直观展现设备的整体结构与装配关系。
