适配428齿链的51齿传动链轮结构设计

在中小功率传动场景里，链传动凭借不打滑、传动比准确、适配多尘油污恶劣工况的特性，在摩托车主副轴传动、小型输送线驱动、农用机具动力传递环节应用极广，而链轮作为链传动的核心啮合零件，其齿形设计、结构布局直接决定整套传动系统的运行寿命与平稳性。这款适配428规格齿链的51齿链轮，首先从啮合匹配性出发做齿形参数校准，428链条是节距12.7mm、滚子直径8.51mm的通用摩托级传动链，对应链轮齿沟圆弧半径严格匹配滚子外径，保证啮合时滚子能完全落入齿沟，避免啮合过程中出现卡滞、爬齿问题，齿面工作段采用渐开线修形，不是生硬的直线齿廓，能让链条啮入啮出时的冲击降到最低，减少高速运转时的多边形效应带来的振动与噪音。

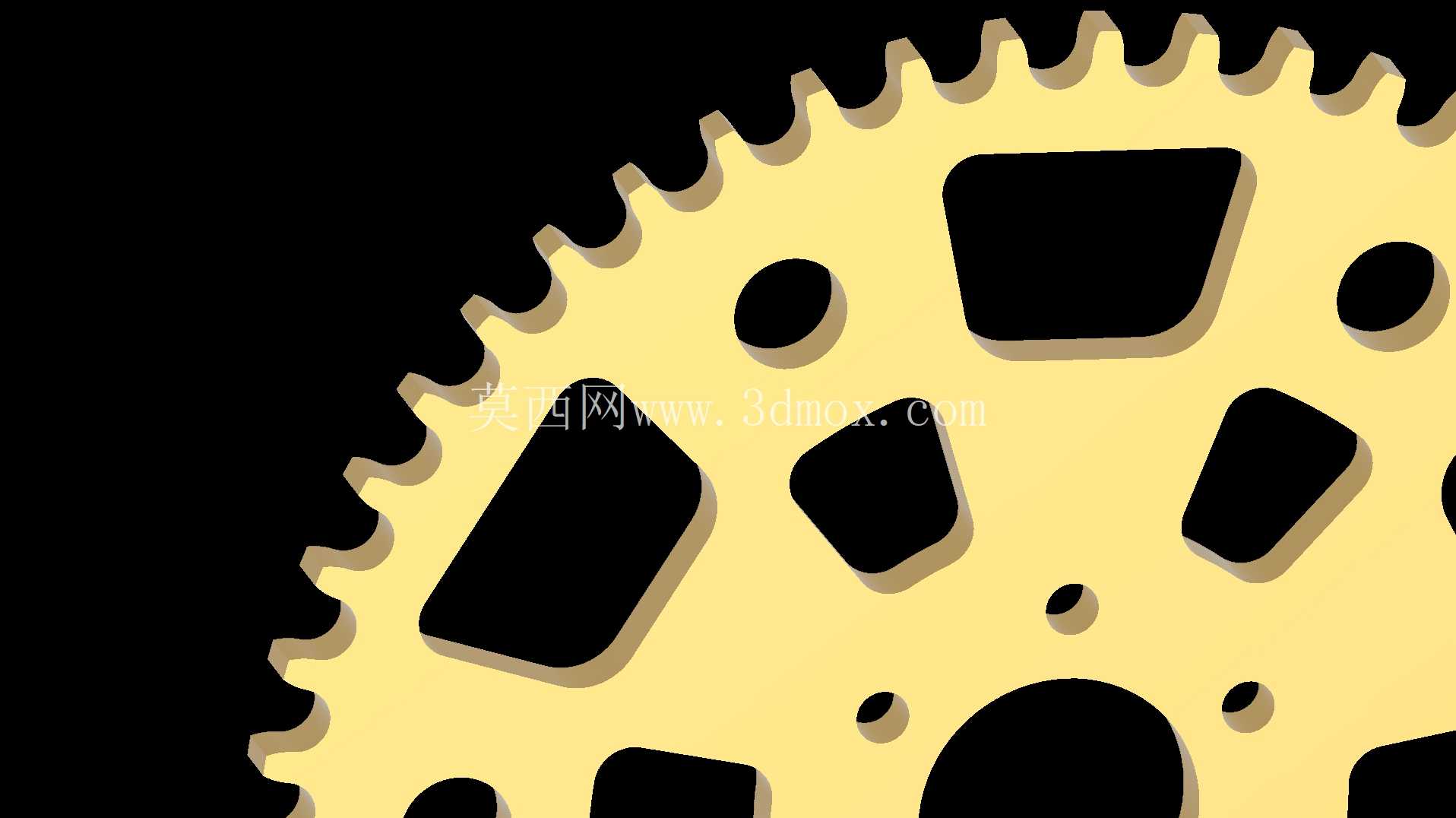

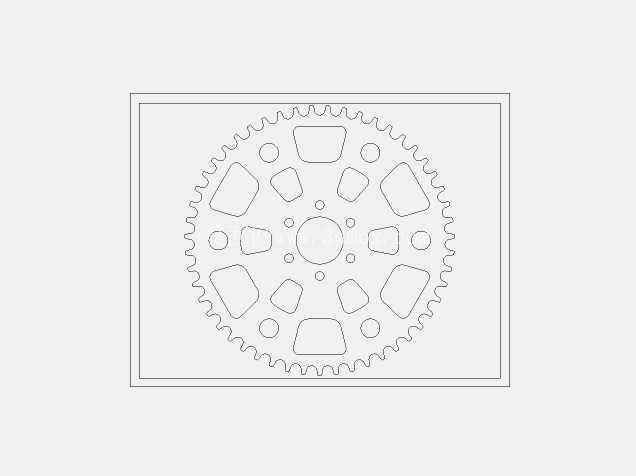

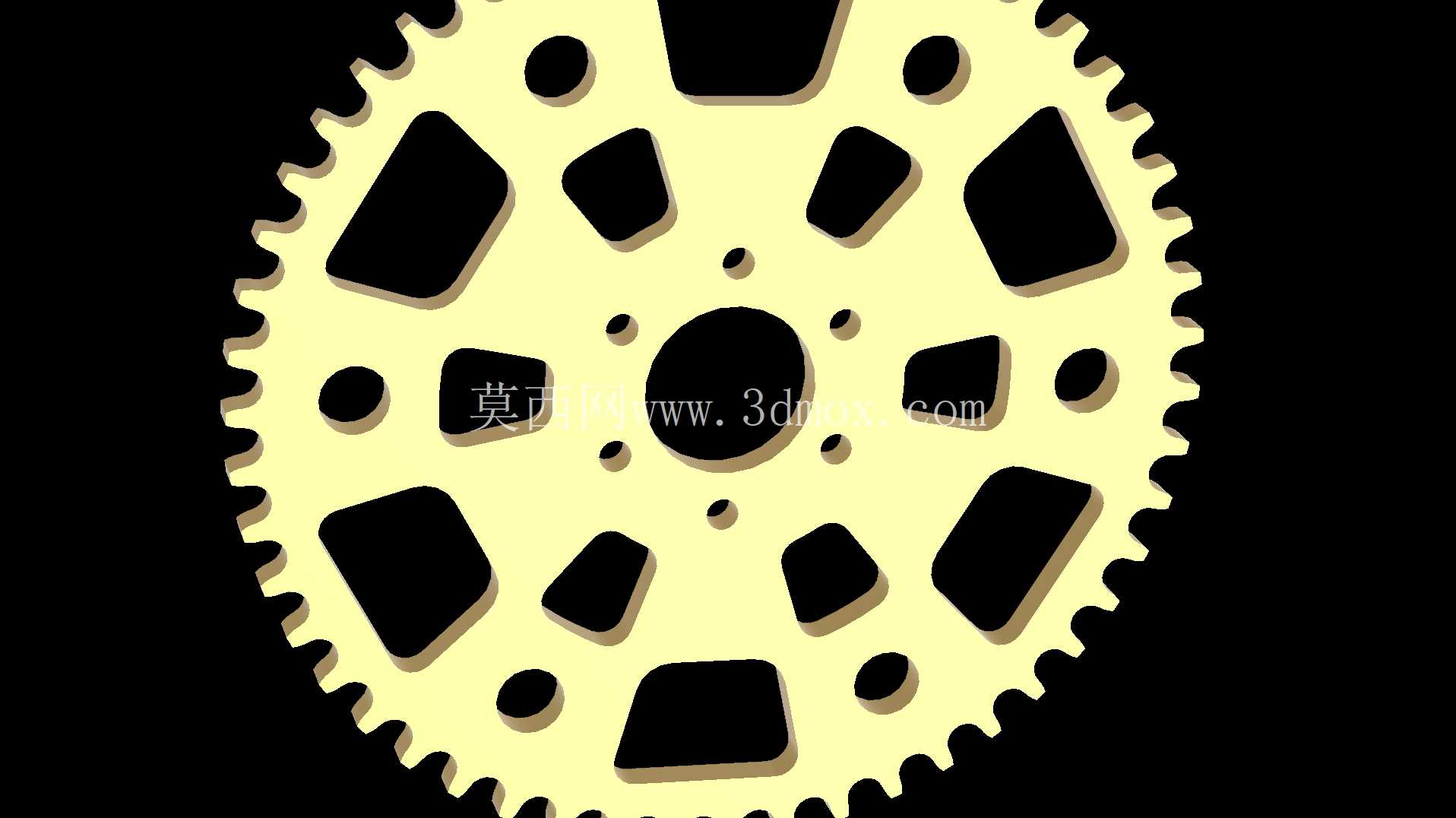

从结构设计来看，这款链轮采用辐板式减重结构，没有做成厚重的实心轮盘，在辐板位置开设了多个不同形状的镂空孔，大尺寸的异形孔主要承担减重作用，对于大齿数链轮来说，实心结构会带来不小的转动惯量，启动、变速阶段会额外增加动力损耗，镂空后能在保证轮体强度的前提下降低30%左右的自重，同时这些镂空孔也能作为安装对位的辅助参照，方便拆装时快速对准安装位的定位销；辐板上的小尺寸圆孔是工艺孔，一方面是热处理时方便热气流通，保证轮体各部位受热均匀，减少淬火变形，另一方面也能在运转过程中甩出附着在轮面的泥沙、油污，避免杂物卡进齿槽加剧齿面磨损。

轮体中心的安装孔做了适配常规传动轴径的尺寸设计，孔边缘预留了键槽位置，安装时通过平键传递扭矩，避免链轮与轴之间出现相对滑动，安装边界上，轮体的齿顶圆直径严格按照51齿对应428链条的参数计算，保证安装后链条的张紧行程处于常规调节范围内，不需要额外改动机架的张紧结构就能直接替换同规格旧链轮。齿部的厚度匹配428链条的内节内宽，保证链条侧板不会与轮齿侧面发生摩擦，齿端做了小倒角处理，不仅方便链条顺利啮入，也能减少链条侧板与齿端的硬接触磨损。

实际应用中，这类51齿的428链轮常作为从动轮使用，搭配小齿数主动轮能获得合适的减速比，在轻型代步车、小型输送设备的动力端，这种传动配比既能保证足够的输出扭矩，又不会让从动轮体积过大占用过多安装空间。设计过程中也考虑了不同工况的适配性，轮齿的齿面硬度预留了热处理提升空间，常规工况下采用45号钢调质处理就能满足使用需求，如果是高负载、高频运转的场景，也可以对齿面做高频淬火处理，提升齿面耐磨性能，不需要改动整体结构就能适配不同负载等级的使用需求。

很多一线装配人员在替换链轮时容易忽略齿形与链条的匹配度，随意选用参数接近的链轮，往往会出现运转异响、链条快速拉长的问题，这款链轮的齿距累积误差控制在很小的范围内，每个齿的节距偏差都符合链传动零件的公差要求，能保证每一节链条滚子都能准确与齿槽啮合，不会出现个别齿受力过大的偏载情况。辐板的镂空布局也经过受力校核，孔的边缘都做了圆角过渡，避免应力集中导致轮体在承受冲击负载时出现辐板开裂的问题，哪怕是突然加载、急停的工况，轮体的结构强度也能满足使用要求。

从安装维护的角度来说，这款链轮的轮面平整度控制严格，安装后端面跳动量小，不会出现链条跑偏、偏磨一侧侧板的问题，日常维护时只需要定期清理齿槽内的杂物、按要求加注润滑脂就能保证长期稳定运行，不需要频繁拆换。不同于小齿数链轮容易出现的啮合冲击大、磨损快的问题，51齿的大齿数设计能让同时参与啮合的轮齿数量更多，单个齿承受的负载更小，同等工况下的使用寿命比小齿数链轮更长，传动过程也更平稳，适合对运行平顺性有一定要求的传动场景。
