桥式工程塑料线缆防护拖链结构

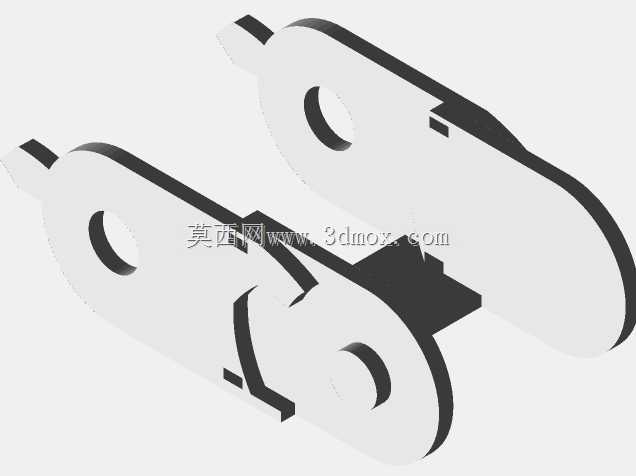

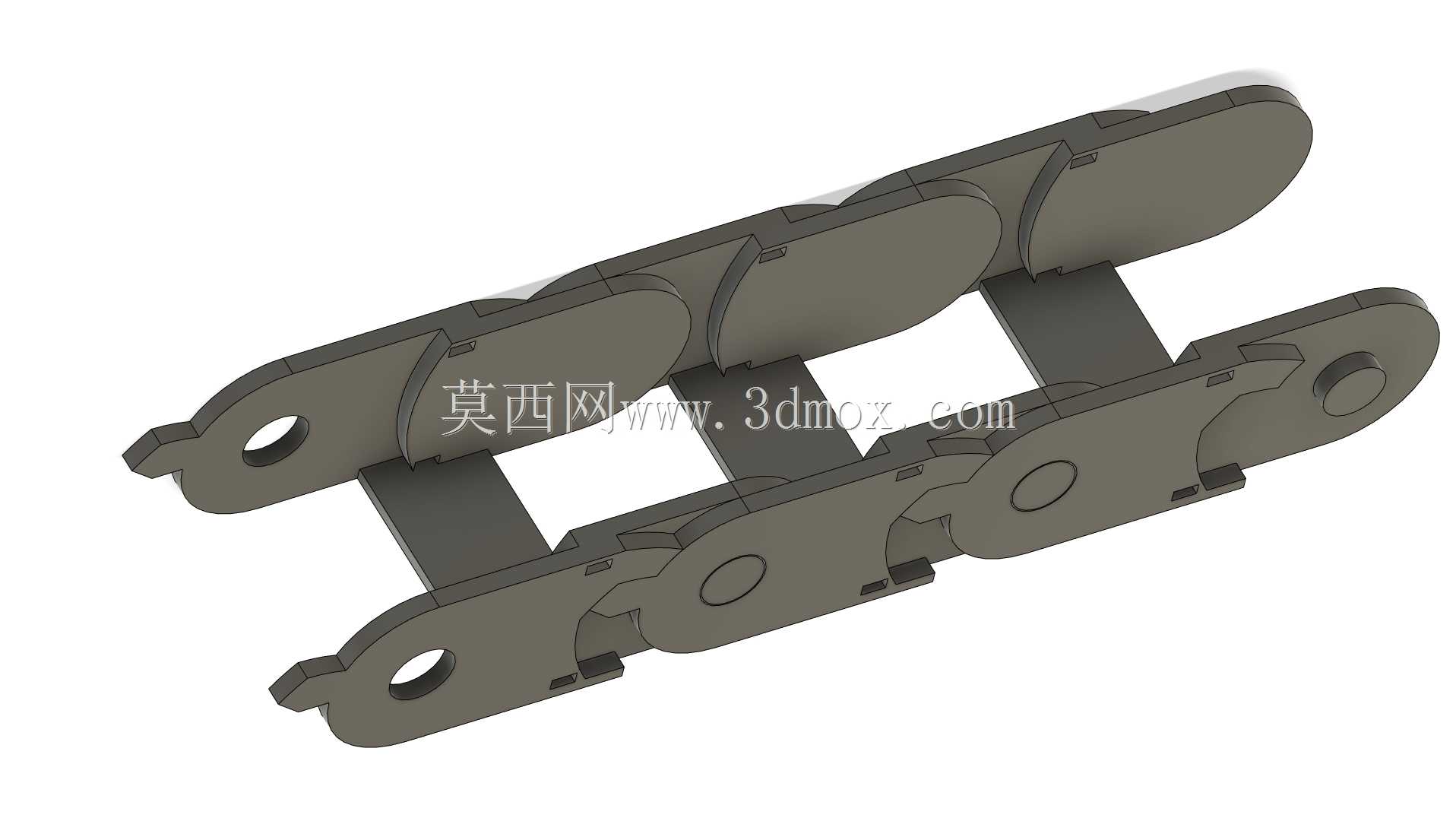

　　在自动化生产线、数控机床、起重设备、长行程移动机械手这类存在往复走行动作的设备里，线缆、液压油管、气动软管的防护一直是结构设计阶段绕不开的细节——如果直接让管线随移动部件拖拽，短则三五个月就会出现外皮磨损、线芯折断、管路弯折堵流的问题，严重时还会拉断线缆导致设备急停，拖链就是为解决这类管线排布防护问题诞生的部件。这款桥式结构的电缆拖链，采用单元链节拼接的模块化设计，每一节链节都由左右对称的链板、上下连接的横撑组成，链板之间通过销轴式的铰接结构实现转动，相邻链节的转动角度被限位结构限制在合理区间，既可以保证拖链沿着预设的弯曲半径完成往复弯折，又不会出现过度弯折导致内部管线被折损的情况。从结构细节来看，

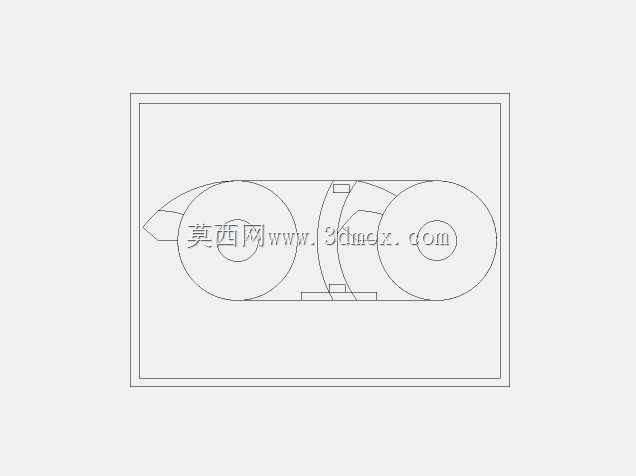

　　链板端部的铰接孔做了同轴度公差约束，装配后整根拖链的侧弯偏差被控制在每米1毫米以内，长行程排布时不会出现跑偏、卡滞的问题；链板上的安装孔位做了沉台设计，配套的固定接头可以直接通过螺栓锁紧在设备的移动端面和固定端面，不需要额外做转接支架，能压缩安装空间。上下横撑采用可开合的卡扣式结构，不需要拆解整根拖链就能完成内部线缆的排布和后期更换，维护时只需要撬开对应位置的横撑就能操作，比封闭式拖链的维护效率高很多。设计这类拖链的时候，首先要核算的就是内部填充率，一般线缆、管路的总横截面积不能超过拖链内部空腔横截面积的60%，要给管线预留出往复运动时的窜动空间，避免管线之间互相挤压磨损；其次要根据设备的行程长度确定拖链的弯曲半径，

　　弯曲半径要大于内部最粗线缆最小允许弯曲半径的1.5倍，同时要匹配设备安装区域的垂直空间，避免拖链弯折后和周边结构产生干涉。这款拖链的链节宽度、链板高度都做了系列化的尺寸预留，建模时参数化的链节结构可以快速调整内腔尺寸，适配不同数量、不同线径的线缆排布需求，铰接位置的接触面做了减摩结构设计，往复运动时的磨损量比普通平板铰接结构低40%左右，能有效提升拖链的使用寿命。在实际安装时，拖链的固定端要尽量靠近设备行程的中点位置，这样可以最大限度缩短拖链的悬空长度，降低拖链运行时的下挠量，长行程应用场景下还可以配套导向槽，约束拖链的运行轨迹，避免高速往复运动时拖链出现跳动、异响。拖链的运动端要和设备移动部件做刚性连接，

　　连接面的平面度公差要控制在0.2毫米以内，避免安装应力导致链节转动卡滞。和传统的金属钢制拖链相比，这款工程塑料材质的拖链自重更轻，运行时的噪音更低，耐油污、耐切削液腐蚀的性能更好，在机床加工区、焊接工作站这类有切削液飞溅、焊渣散落的场景里，不需要额外做防护套就能稳定工作；同时塑料材质的绝缘性能可以避免内部线缆外皮破损后出现漏电传导的问题，安全性更有保障。建模过程中对链节的铰接间隙做了精准的配合公差设置，既保证链节转动灵活无卡滞，又不会因为间隙过大导致整根拖链的刚性不足，横撑和链板的卡扣结构做了防脱设计，高速往复运动时不会出现横撑脱落、线缆外露的问题。在3C电子组装生产线、光伏组件搬运设备、木工加工机械这类需要频繁往复移动的设备上，这类拖链可以把动力线缆、信号线缆、气路管路规整收纳在内部，让设备的走线更整洁，同时避免管线被周边的运动部件剐蹭，大幅降低管线的故障更换频率，减少设备的停机维护时间。
