428规格55齿传动链轮结构设计

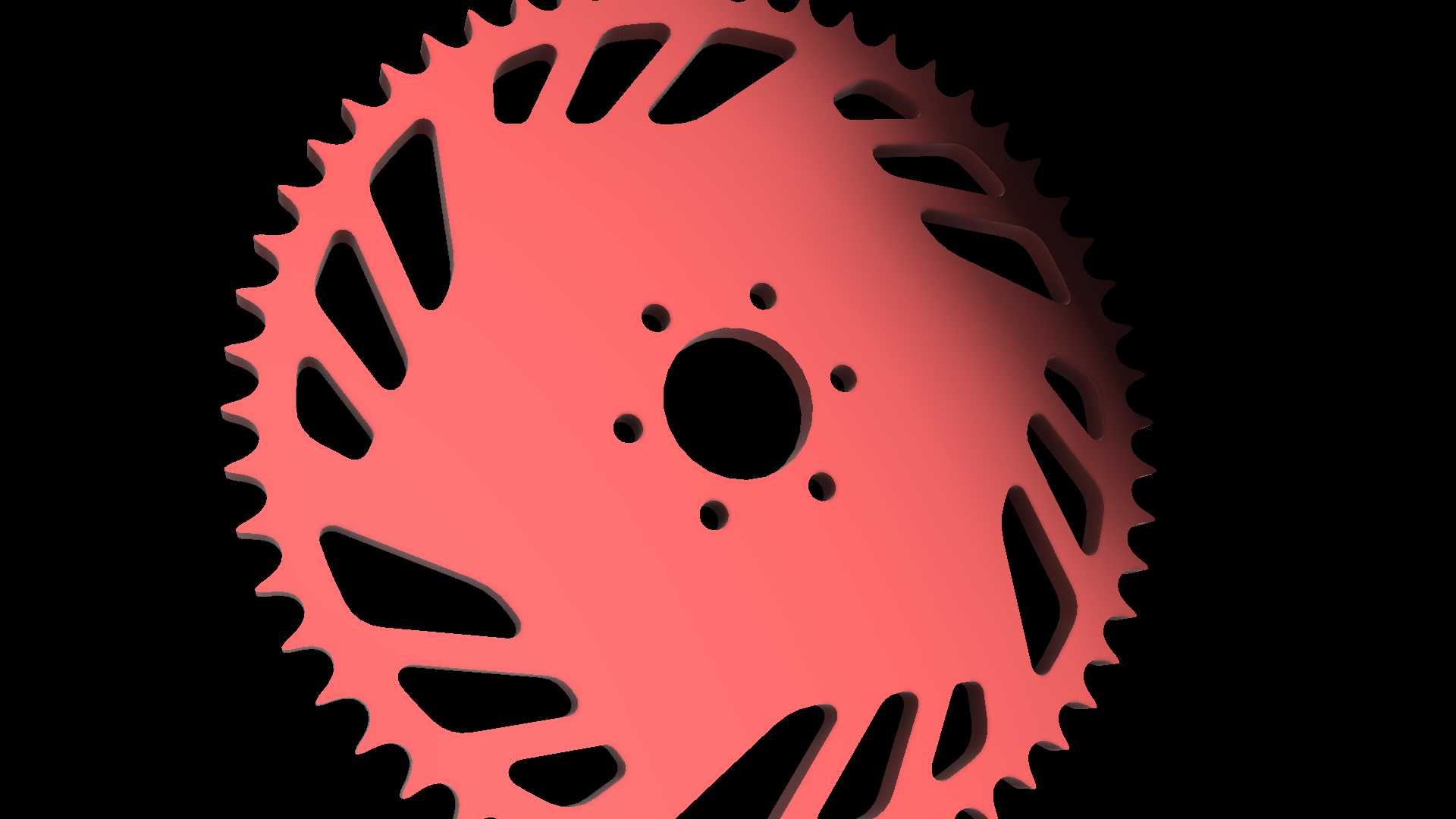

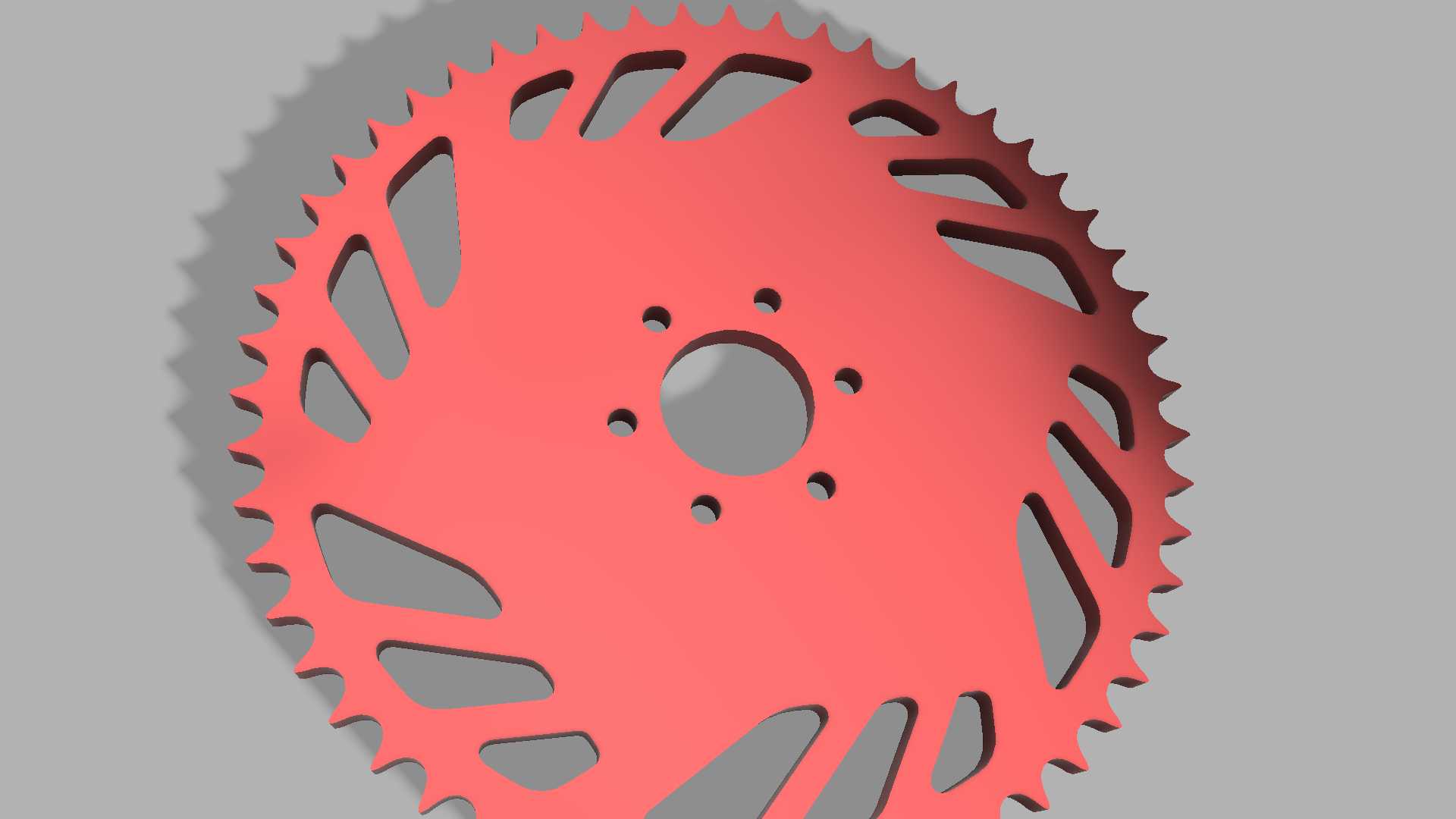

　　这款55齿的428规格链轮，是链传动系统里的核心从动部件，日常在轻型摩托、越野卡丁车、小型农用机具、非标自动化输送线的动力传递环节都能见到同结构产品的应用，它的核心作用是和配套428规格链条啮合，把输入轴的旋转扭矩平稳传递到从动端，相比带传动不会出现打滑丢转的问题，相比齿轮传动对安装中心距的容错度更高，适合中低速、大扭矩的开式传动场景。从结构设计来看，链轮整体采用辐条式镂空结构，没有做成实心圆盘，主要是考虑到高速旋转时的减重需求——55齿的链轮分度圆直径不算小，如果做实心结构，转动惯量会大幅提升，启动瞬间会给动力输出端带来额外的冲击负载，镂空的辐条均匀分布在轮缘和中心轮毂之间，每一处镂空的轮廓都做了圆弧过渡，没有尖锐的直角转角，避免应力集中导致的辐条断裂问题，同时镂空结构也能在运转过程中减少风阻，还能方便日常维护时清理附着在链轮上的泥沙、油污。

　　轮齿部分的齿形是按照428链条的节距、滚子直径参数做的适配设计，齿廓采用三圆弧一直线的标准链轮齿形，保证链条滚子进入和退出啮合的时候不会出现卡滞，齿侧间隙留了合理的公差，既能避免链条磨损后节距变长出现跳齿，也不会因为间隙过大导致传动过程中产生冲击异响。中心的安装孔是和输出轴配合的基准孔，周围均匀分布的6个小孔是安装固定用的螺栓孔，孔位的分度圆直径经过严格校核，和配套的轮毂安装位完全匹配，安装时螺栓穿入后可以传递足够的锁紧摩擦力，避免链轮和轴之间出现相对转动，螺栓孔的边缘都做了倒角处理，一方面是去除机加工产生的毛刺，另一方面也能避免螺栓拧紧时应力集中在孔边导致板材开裂。

　　从安装边界来看，这款链轮的轴向厚度和428链条的内节内宽适配，安装时要保证链轮的端面跳动在允许公差范围内，和主动链轮的共面度偏差不能超过允许值，否则会加速链条和链轮齿侧的磨损，甚至出现链条脱轨的问题。轮缘部分的齿顶圆直径经过精确计算，既保证齿尖有足够的强度，不会因为啮合冲击出现崩齿，也不会因为齿顶过高和链条的链板发生干涉。在实际选型应用中，这类55齿的链轮通常作为从动轮使用，和小齿数的主动轮搭配可以获得合适的传动比，满足不同设备对输出转速、扭矩的需求，比如在轻型越野车上，后链轮采用55齿的设计可以放大发动机输出的扭矩，提升低速爬坡的能力；在小型输送设备上，这类链轮搭配对应的主动轮，可以让输送线的运行速度保持在合理区间，保证物料输送的平稳性。

　　设计过程中还要考虑链轮的受力情况，每个轮齿在啮合时承受的是循环交变的接触应力和弯曲应力，所以辐条的宽度、轮毂的厚度都经过强度校核，保证在额定负载下不会出现塑性变形，同时镂空结构的排布也做了动平衡考量，每个辐条的质量分布均匀，避免高速旋转时出现径向跳动导致的传动振动。另外，链轮的中心轮毂部分的厚度要大于辐条厚度，保证和轴的配合长度足够，避免安装后出现偏摆，中心孔的公差采用基孔制配合，和输出轴的配合松紧度合适，既方便安装拆卸，也不会出现配合间隙过大导致的晃动。在实际使用场景中，这类链轮大多暴露在外部环境中，所以设计时也考虑了杂物避让的空间，轮齿之间的齿槽深度足够，即使沾附少量泥沙，也不会影响和链条滚子的正常啮合，减少日常维护的频次。
