奥迪四环车标分体式安装固定支架

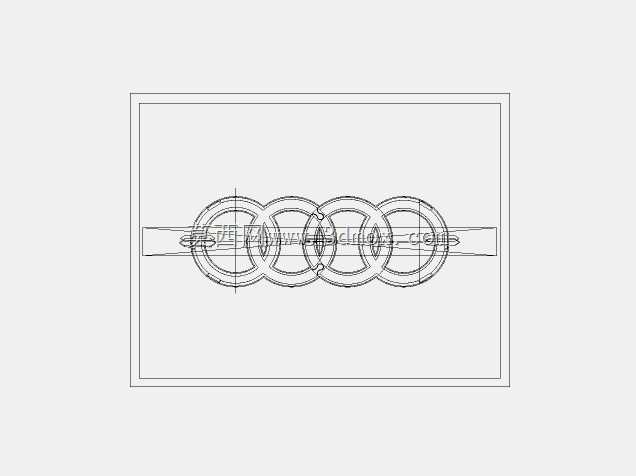

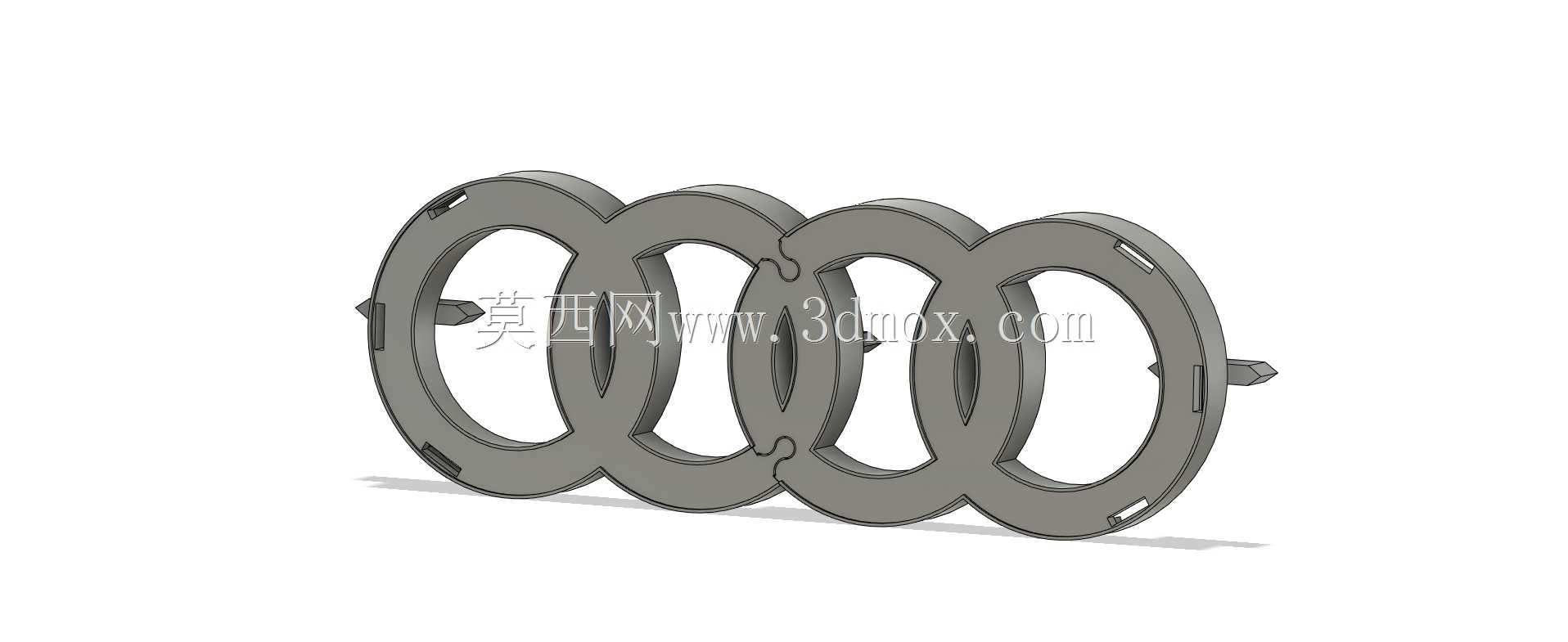

　　这款标识固定支架采用四环连排的结构形态，完全匹配奥迪品牌标识的外轮廓造型，整体采用分体式双零件拼接设计，网格规格覆盖a6c5到a6c6区间的六角网格参数，适配市面主流FDM与光固化3D打印机的成型尺寸要求，无需额外添加支撑结构即可完成打印生产。从实际装车场景来看，这类支架主要用于车辆前脸、尾门位置的品牌标识固定，替代原厂一体式注塑支架的同时，可适配不同年款奥迪车型的安装点位差异，解决老款车型配件停产、替换件匹配度差的维修痛点，也可用于改装车、展车的自定义标识安装场景，无需对车身钣金进行打孔修改，依托支架自带的定位卡爪即可完成与车身安装位的卡接固定。

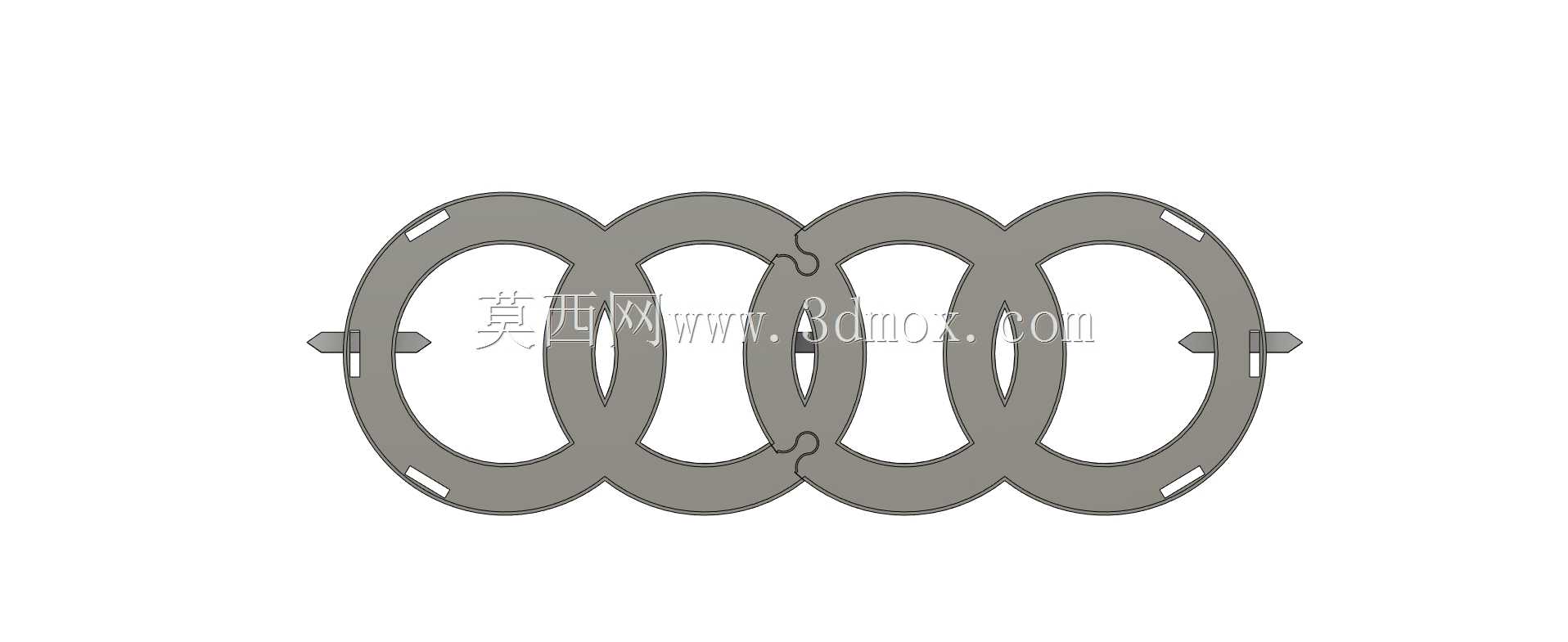

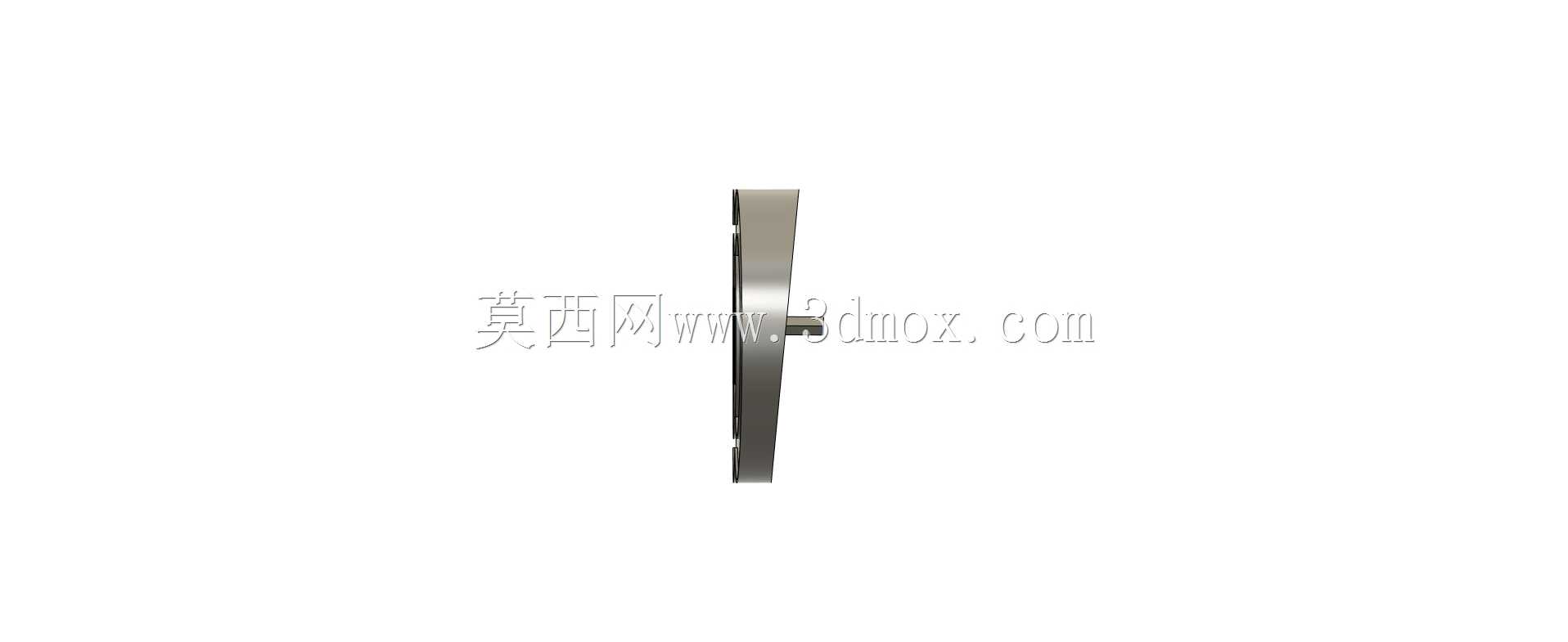

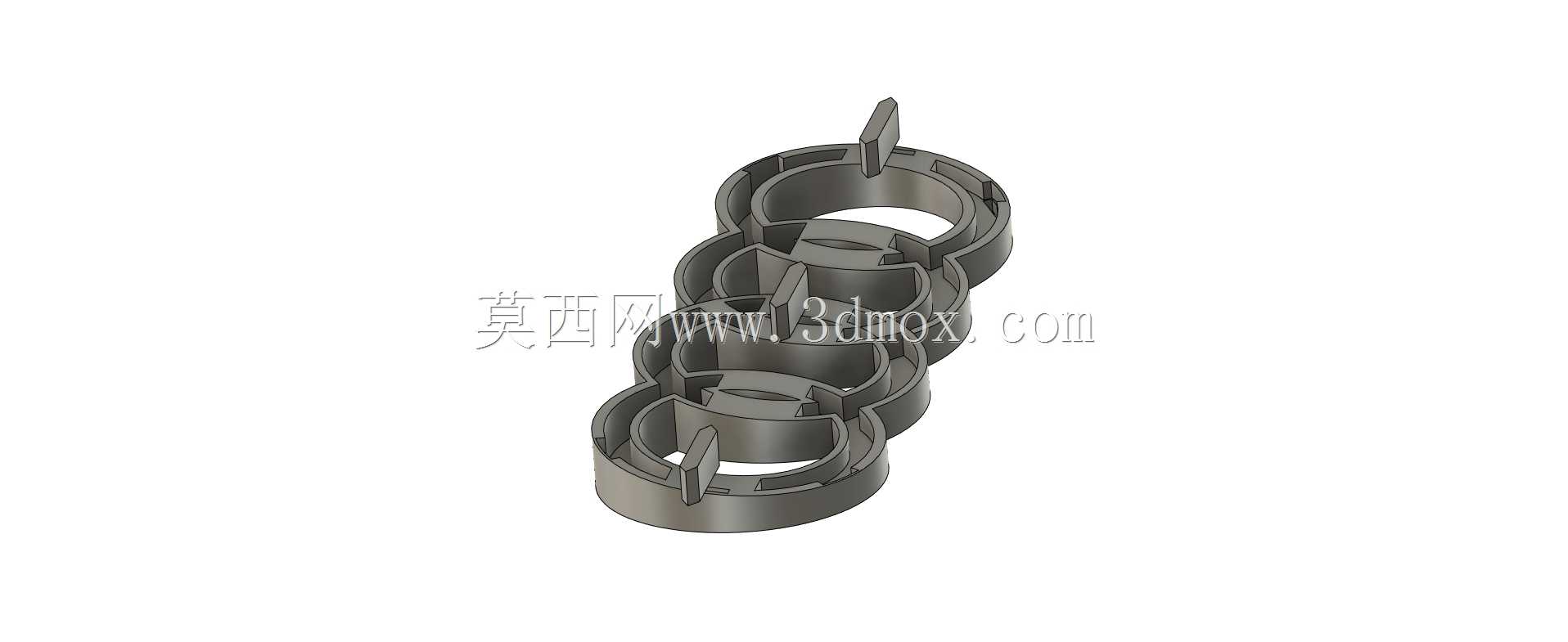

　　设计阶段优先考虑了安装边界的适配性，支架整体厚度控制在3mm以内，四环单体环的内径与原厂车标外环尺寸保持0.2mm的间隙配合，既保证标识嵌入后不会出现松旷晃动，也不会因为过盈量过大导致装配时出现卡滞、标识表面刮花的问题。支架边缘设置的四处定位卡爪，分别对应四环结构的上下对称点位，卡爪的伸出长度为5mm，卡接厚度适配0.8-1.5mm的车身钣金安装孔位，卡爪根部做了R0.5的圆角过渡，避免安装受力时出现应力断裂的问题。分体式拼接的设计思路，一方面是为了适配小尺寸3D打印机的成型幅面，打印完成后通过拼接位的凹凸卡扣即可完成组装，拼接缝控制在0.1mm以内，组装后整体平面度误差不超过0.15mm，不会影响标识粘贴后的平整度；另一方面分体结构也降低了单件打印的失败率，即使其中一个零件打印出现瑕疵，也无需整体重新打印，有效减少材料损耗。

　　从功能特性来看，支架表面预留的六角网格结构，一方面是为了减少打印材料的用量，相比实心结构重量降低60%以上，不会因为加装支架增加车身额外负重，同时网格结构也提升了支架背胶的粘附面积，标识粘贴后胶层可以嵌入网格间隙，长期使用不会出现开胶脱落的问题；另一方面六角网格的力学结构均匀，在受到外力冲击时可以将受力分散到整个支架平面，相比实心平板结构抗弯折性能提升40%左右，日常行车过程中遇到碎石冲击、洗车高压水枪冲刷都不会出现支架变形、断裂的情况。安装时无需额外定制专用工具，只需要将两个分体零件沿拼接卡扣对位按压到位，再将奥迪标识对准支架内环位置粘贴固定，最后将支架整体的卡爪对准车身预留的安装孔位按压卡入即可，整个安装过程耗时不超过5分钟，拆卸时只需要用平口起子轻轻撬动卡爪即可取下，不会对车身漆面和钣金造成损伤。

　　针对3D打印的工艺特性，设计时所有转角位置都做了圆角处理，没有小于45度的悬空结构，打印时层厚设置在0.2mm即可获得光滑的表面效果，无需后续打磨处理就可以直接进行喷漆、电镀等表面处理工序，适配个人DIY制作、维修厂小批量备件生产的不同需求。支架的安装边界完全参考奥迪主流车型的原厂安装点位数据，卡爪位置的孔距误差控制在±0.1mm以内，装车后不会出现偏移、错位的问题，和原厂配件的安装匹配度保持一致，同时分体结构也支持用户根据实际车型的安装位差异，对单个卡爪的位置进行微调修改，相比一体式支架具备更高的适配灵活性。日常使用过程中，支架的耐温范围覆盖-30℃到80℃，适配国内大部分地区的用车环境，夏季暴晒、冬季低温都不会出现材料脆化、变形的问题，长期使用的结构稳定性可以满足车载配件的使用要求。
