轮胎贴标收缩包装生产线设备结构

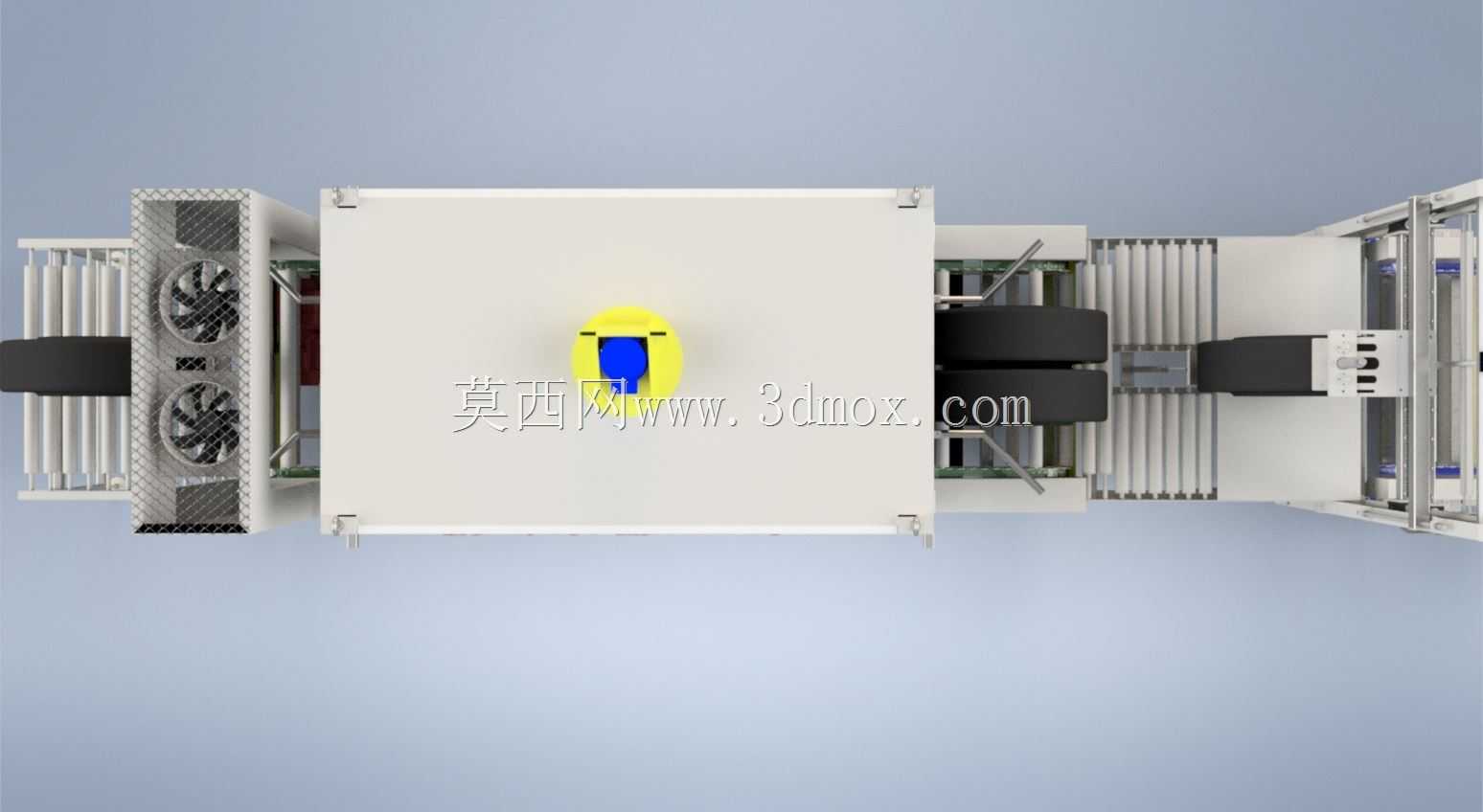

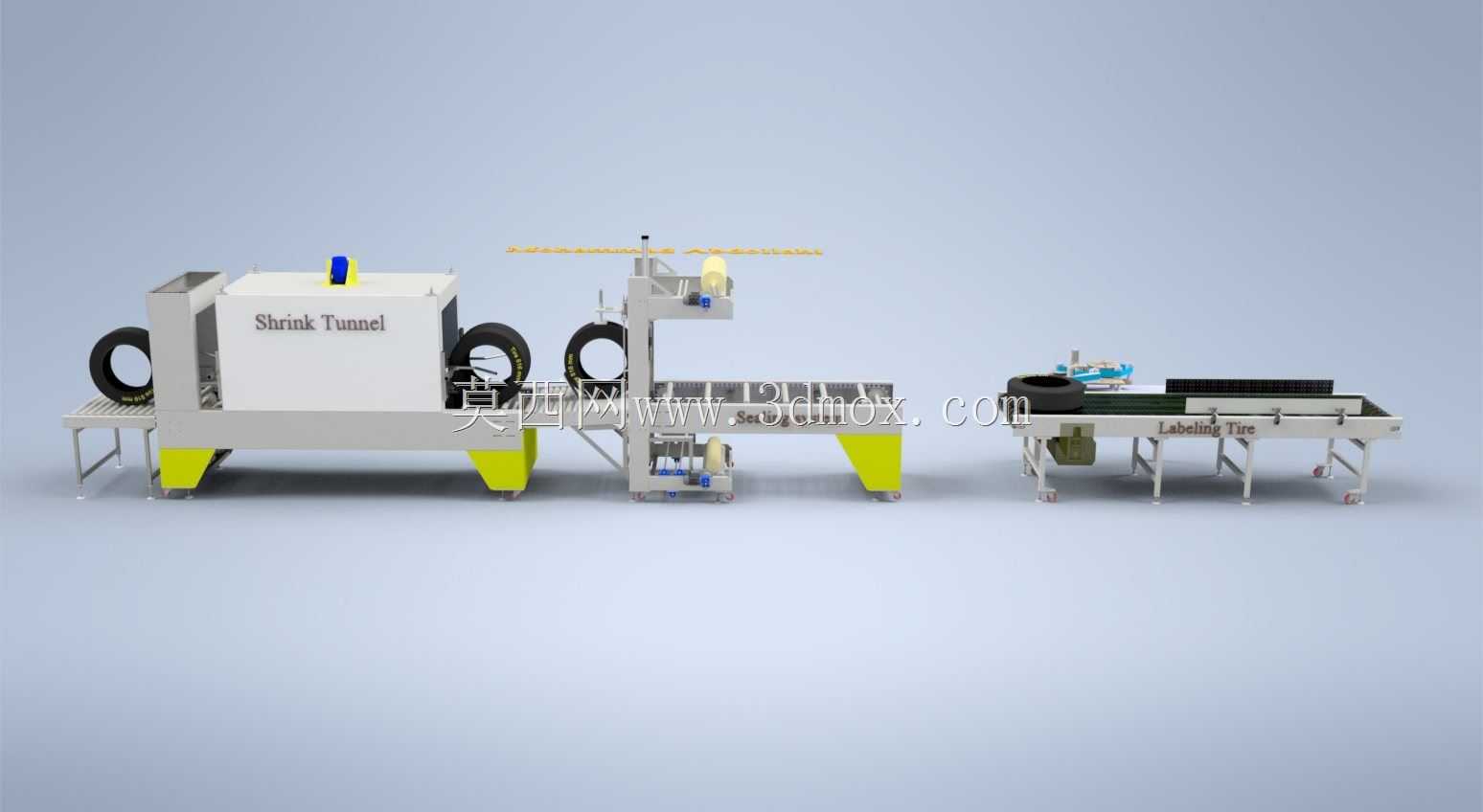

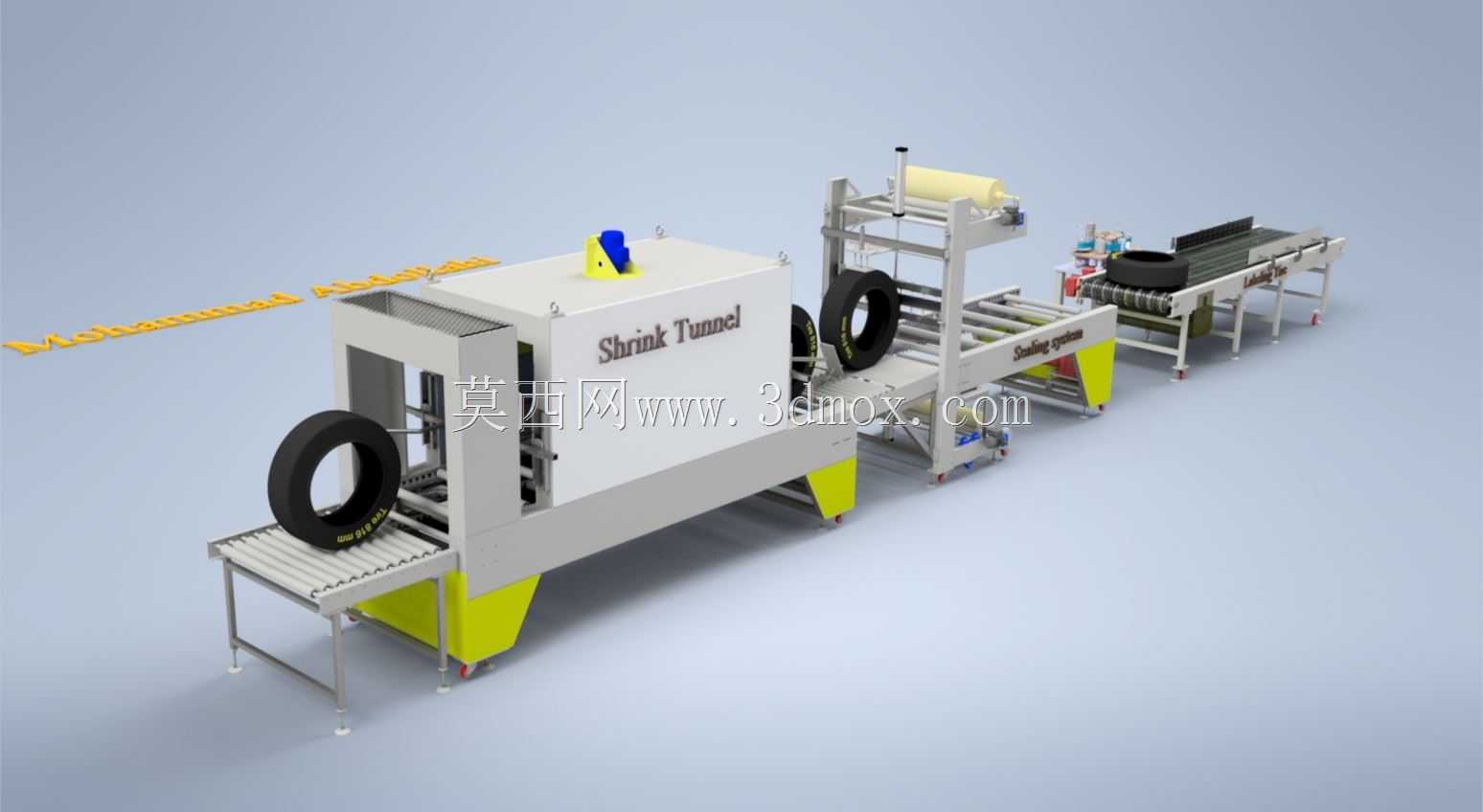

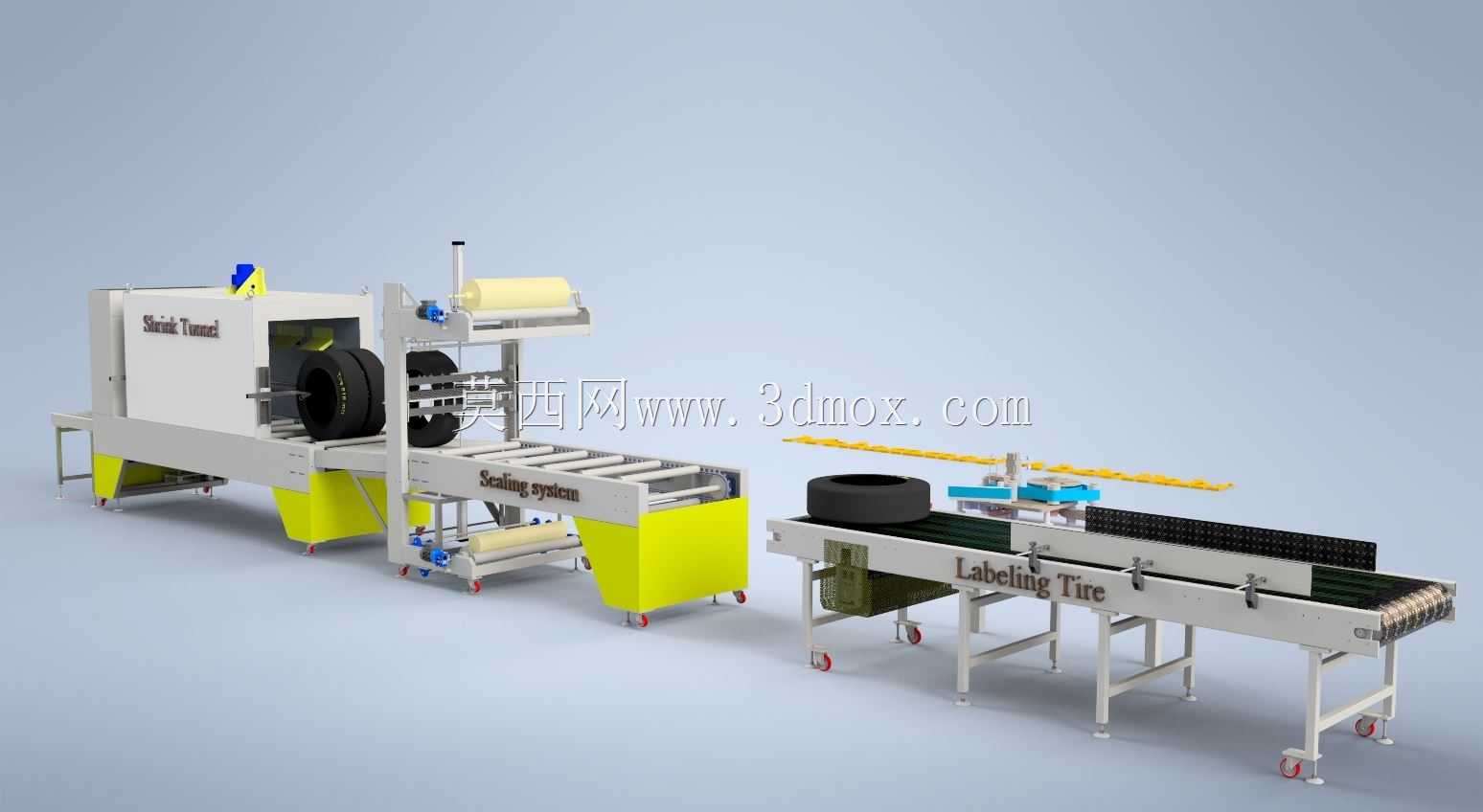

这套设备主要面向轮胎成品下线后的末端包装工序，适配乘用车子午线轮胎的出厂包装需求，可完成胎侧标签粘贴、PE热收缩膜裹包、热缩定型的全流程连续作业，解决传统轮胎人工包装效率低、膜面贴合度差、标签粘贴位置偏差大的问题。从产线布局来看，设备整体沿直线排布，进料端采用自由辊筒输送台承接上游检测工序输送来的轮胎，辊筒间距经过适配调整，可避免14-20英寸规格轮胎在输送过程中卡滞、歪斜，进料段无动力辊道的设计也方便人工临时干预调整轮胎朝向，保证标签粘贴位置统一对准胎侧指定区域。贴标工位采用模块化设计，标签输送机构可独立拆装调整，适配不同尺寸规格的轮胎标签，贴标压合辊采用软质耐磨材质，贴标过程中不会损伤胎侧橡胶表面，压合力度可根据标签材质调整，保证标签粘贴平整无气泡。标签粘贴完成后，轮胎由动力输送段送入膜料裹包机构，裹包段采用整卷PE收缩膜上料，膜架带有张力自动调节结构，可根据轮胎外径自动调整膜料拉伸长度，避免膜料浪费或裹包不严，切膜机构采用恒温热切刀，切口整齐无粘连，可保证每段膜料长度精准匹配轮胎周长。热收缩隧道是整套设备的核心功能段，隧道内部采用循环热风结构，4HP插入式风机分布在隧道上下两侧，可保证隧道内各区域温度均匀，避免局部温度过高导致膜面烫损、或温度不足导致膜面收缩不紧的问题，隧道总加热功率配置可满足连续作业下的温度稳定要求，轮胎在隧道内随输送链匀速通过，出来后膜面可紧密贴合轮胎表面，起到防尘、防刮蹭的保护作用，方便后续仓储、运输环节的周转。出料端同样配置动力辊筒输送台，可将完成包装的轮胎直接输送到码垛工位，整套设备的安装边界可根据车间现有产线的布局调整，各功能段之间采用标准连接结构，不需要对车间地面做大规模改造即可完成对接投产，输送线高度适配常规轮胎产线的出料高度，操作人员可在设备单侧完成上料、参数调整、异常处理等操作，不需要额外预留双侧操作空间。设备的护罩部分采用框架式钣金结构，加热段护罩内部填充保温材料，可减少热量散失降低能耗，同时避免操作人员误触高温部件，设备底部配置可调脚杯，可适应车间地面的不平整情况，保证设备整体水平，避免输送过程中轮胎跑偏。
