可3D打印组装式防疫防护面罩设计

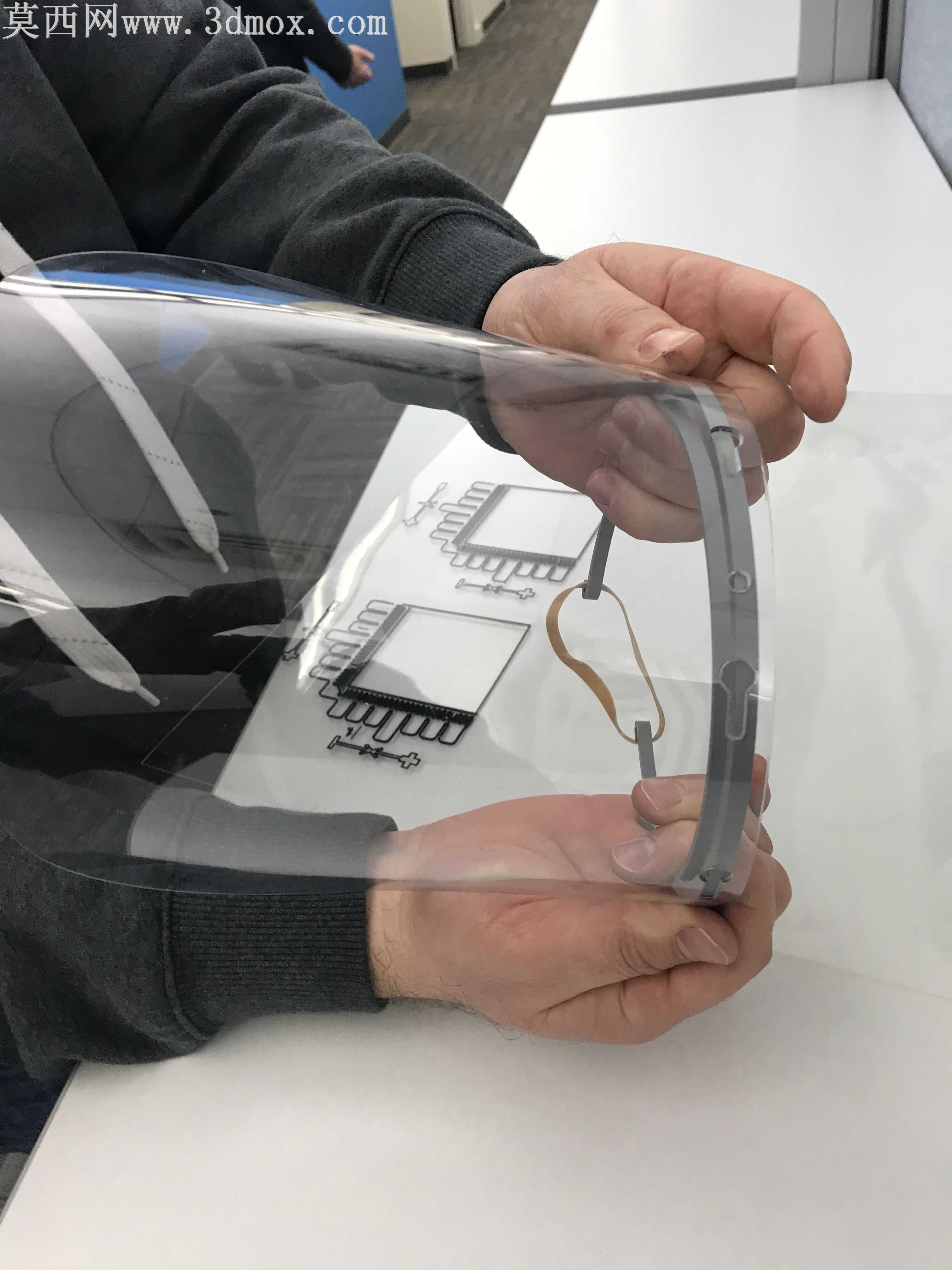

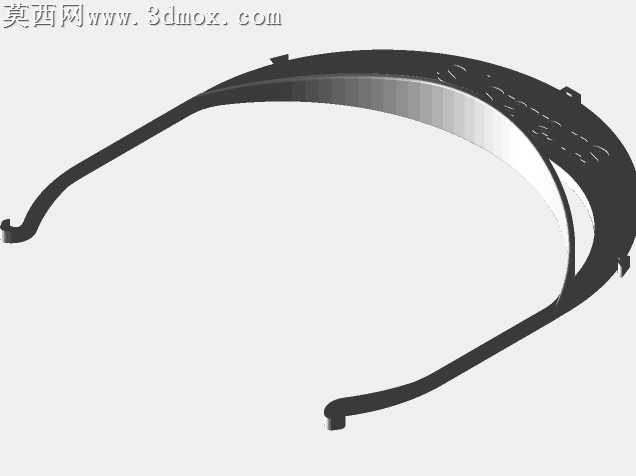

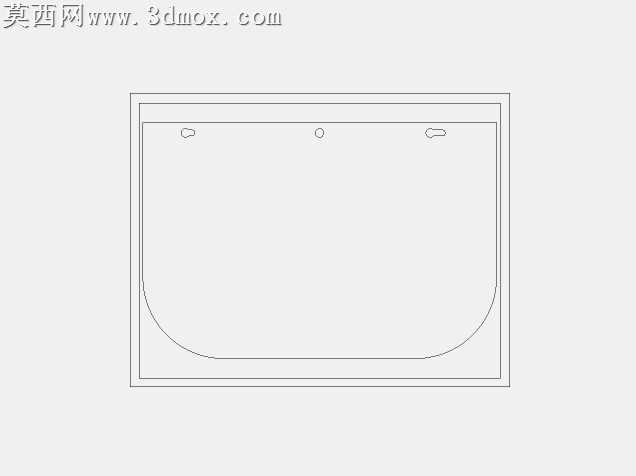

本作品为适配3D打印快速生产的防疫防护面罩三维模型，建模阶段围绕快速量产、易组装、高适配性的核心需求展开结构设计，整体采用分体式模块化结构，拆分出遮阳板主体、固定卡扣、弹性绑带定位位三个核心部件，所有部件的壁厚、连接卡扣尺寸均针对FDM3D打印工艺做适配优化，避免打印过程中出现翘边、支撑难去除的问题，无需复杂后处理即可完成部件打印。建模时对透明面罩主体的曲面弧度做反复调整，参考人体面部工学数据，将面罩下缘延伸至下颌下方，两侧覆盖至耳侧区域，上缘贴合额头轮廓，既保证佩戴时的视野开阔无遮挡，又能形成完整的面部飞沫阻隔屏障，同时在额头接触区域设计了凸起的支撑筋条，减少面罩与面部的直接接触面积，提升长时间佩戴的透气性与舒适度。固定结构部分采用三点式卡扣定位设计，在面罩主体上沿设置三个等距的安装卡槽，可直接将3D打印的固定卡扣卡入卡槽完成连接，无需额外粘接或紧固件，卡扣后端设计了弹性绑带的穿入孔位，适配不同宽度的松紧绑带，佩戴时可通过旋转调整卡扣位置，将面罩固定在合适的松紧度，适配不同头围的使用者，同时在面罩两侧预留了护目镜搭配的避让空间，避免与其他防护装备产生干涉。渲染阶段针对不同部件赋予对应材质，面罩主体设置为高透明PET材质效果，调整折射率与透光率参数还原透明防护片的真实视觉效果，固定卡扣部分设置为哑光医用级塑料材质，弹性绑带设置为弹性橡胶材质，搭配真实的手持展示场景完成渲染，直观呈现产品的实际尺寸与佩戴形态。设计思路上充分考虑应急防疫场景下的快速生产需求，所有打印部件无需高精度工业级3D打印机即可生产，普通桌面级FDM打印机即可完成所有结构件的制作，透明面罩部分可采用常见的透明PET片材裁切获得，整体组装流程无需专业工具，普通使用者参照组装说明即可在短时间内完成面罩组装，可快速满足疫情期间的个人防护物资缺口，同时模型附带完整的组装说明指引，明确标注各部件的安装顺序与调整方式，保障使用者可正确组装获得合格的防护装备。
