GM6L80E自动变速器结构三维设计

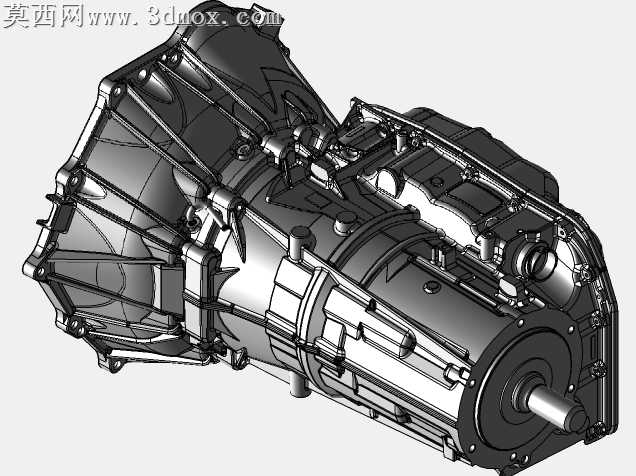

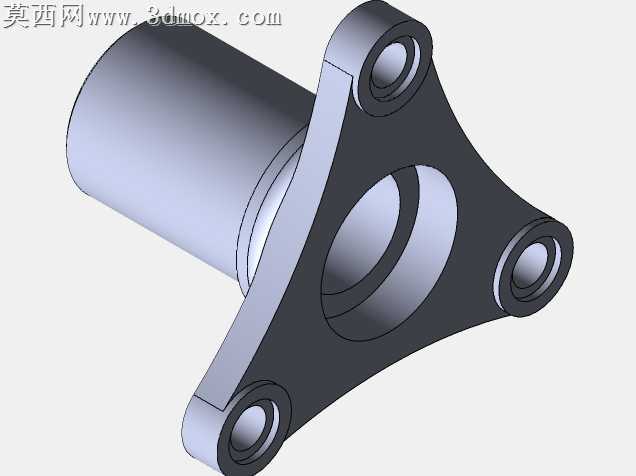

本作品为GM 6L80E自动变速器的全参数化三维建模成果，建模过程严格遵循澳大利亚SS标准的传动法兰尺寸规范，精准还原驱动法兰配合面距变速器壳配合面115mm的关键尺寸要求，整体模型采用自顶向下的设计思路完成搭建。建模阶段首先完成变速器壳体的主体轮廓构建，针对壳体表面的加强筋结构、安装定位凸台、油路接口预留位、螺栓连接孔位等细节特征，通过拉伸、切除、扫描、放样等特征命令逐一实现，保证壳体外部的曲面过渡顺滑，各安装位的形位公差匹配实际装配要求。针对内部传动核心结构，建模时按照行星齿轮组、离合器组件、液压控制阀体、输入输出轴系的层级逐步装配，各零件间的配合关系完全按照实际变速器的装配逻辑设定，齿轮啮合间隙、轴系同轴度、离合器片组叠装间隙等参数均参考实物设计值预留，确保模型可直观呈现变速器的动力传递路径。材质与渲染环节，针对变速器壳体采用铸铝材质参数设置，还原铸铝件哑光磨砂的金属质感，对内部轴类、齿轮类零件设置合金钢材质，添加适当的金属反光与表面粗糙度参数，对密封件、线束接口等非金属部件设置橡胶、工程塑料对应的材质属性，渲染时采用等轴测视角搭配柔和的环境光，清晰展现变速器整体的外部轮廓与结构层次，同时通过剖面视图可直观呈现内部传动构件的排布逻辑。整个建模过程注重结构的工程实用性，所有特征参数均可编辑调整，可用于汽车传动系统的教学演示、结构原理讲解、改装方案验证等场景，模型的各连接部位、安装接口均按照实车装配标准设计，可直接用于后续的虚拟装配校验、运动仿真分析等工作，完整还原了纵置六速自动变速器的典型结构特征，清晰展现了自动变速器壳体与内部传动组件的布局关系。
