Hewland LWS-200半自动变速器三维结构

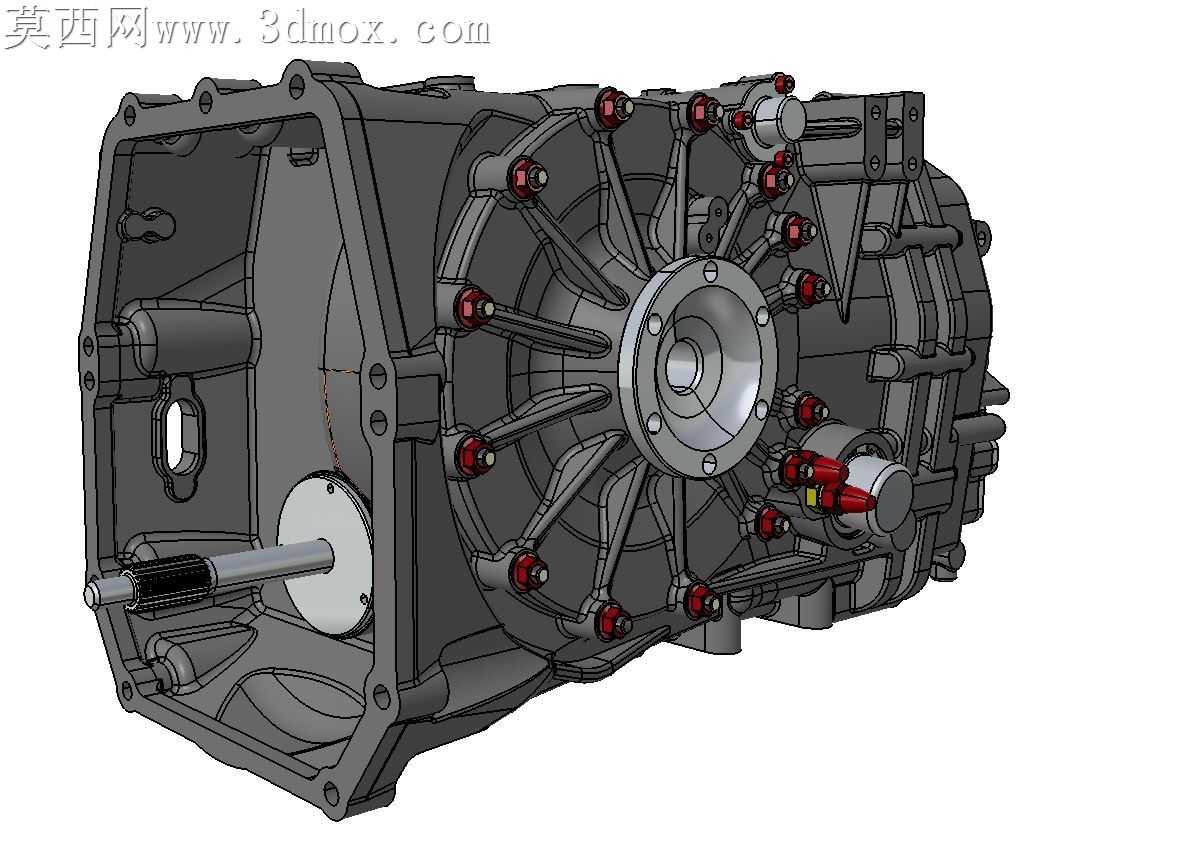

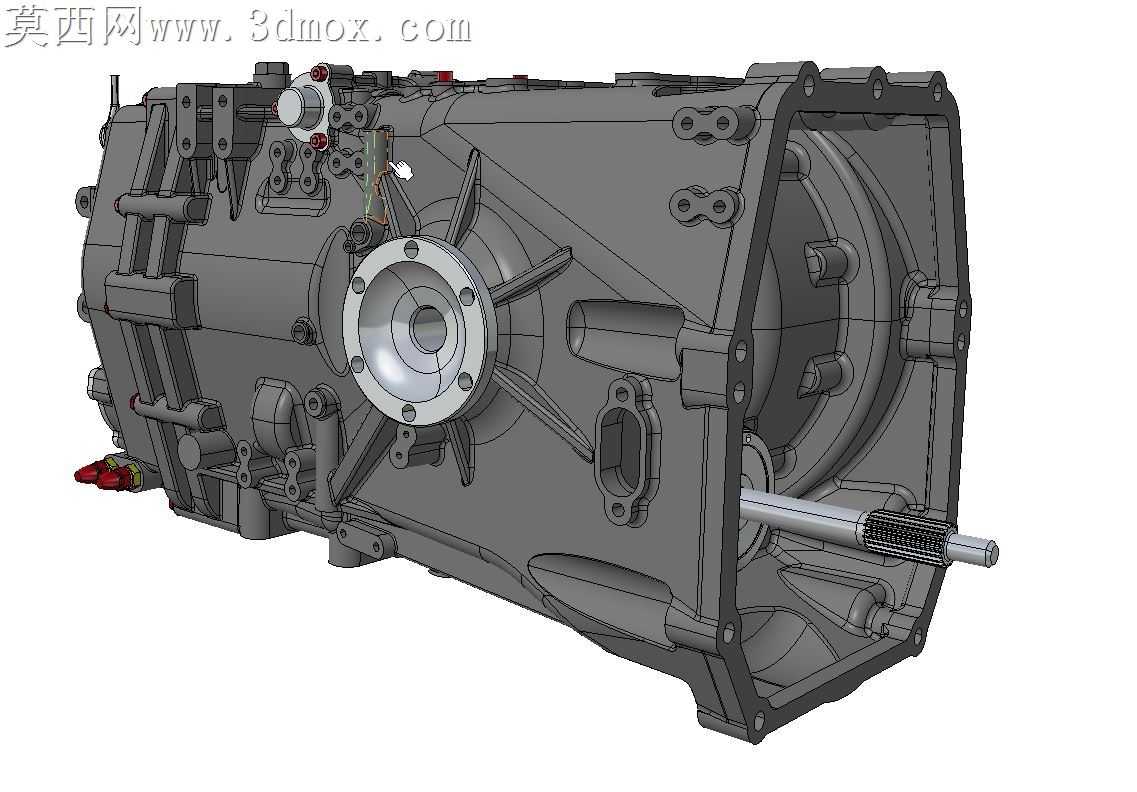

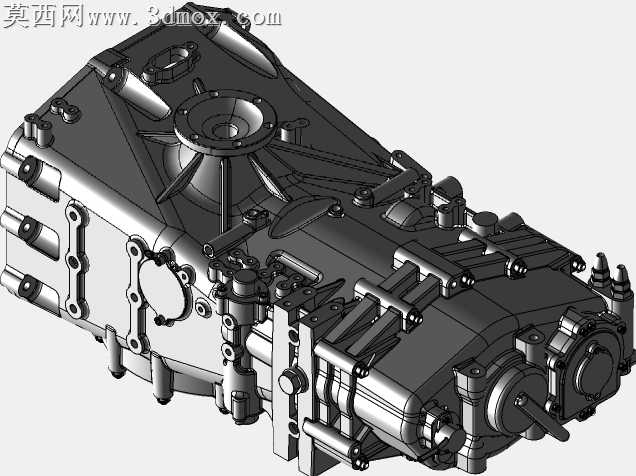

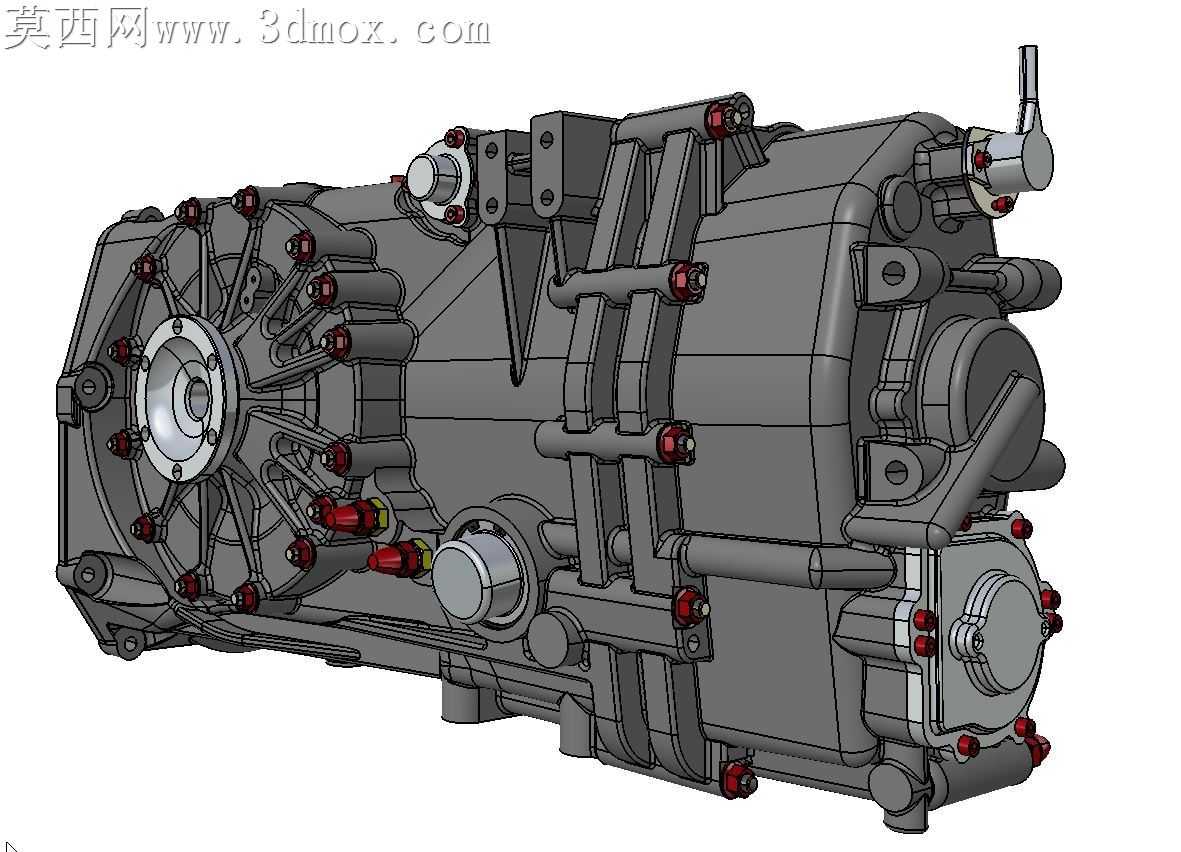

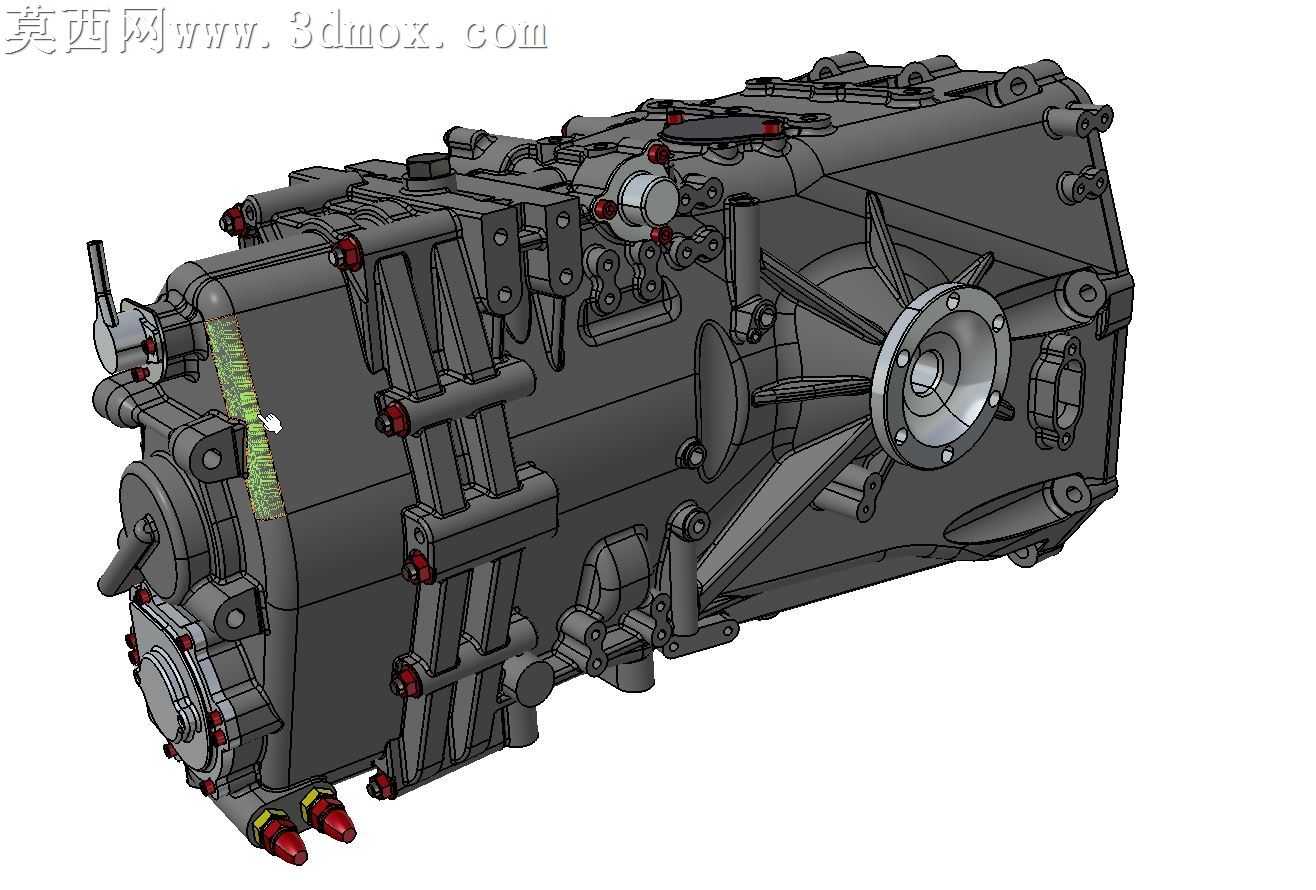

该作品为Hewland LWS-200半自动传动装置的三维建模成果，建模过程严格参考Hewland系列传动产品的官方设计特征，对整体壳体、内部传动路径、外接接口、换挡执行结构进行了1:1比例的还原搭建。建模阶段优先完成主体壳体的曲面构建，针对铸铝壳体的不规则分型面、加强筋布局、安装凸台、油道开孔、密封槽结构逐一进行特征绘制，保证壳体的壁厚、安装孔位间距、轴承座同轴度完全匹配真实产品的装配要求，避免后续装配出现干涉问题。完成壳体基础结构后，依次搭建输入轴、输出轴、各挡位齿轮组、换挡拨叉、同步器组件、半轴输出接口、外接换挡执行机构的连接结构，对齿轮的齿形参数、轴类零件的台阶定位、轴承的装配位、密封件的安装槽都做了精细化的特征处理，每一个传动零件都保留了完整的装配约束关系，可直接用于装配干涉检查、传动路径运动仿真。材质与渲染阶段，针对壳体的铸铝材质设置了对应的哑光金属质感，添加了细微的铸造纹理与使用痕迹质感，对轴类、齿轮类零件设置了调质钢的亮面金属材质，对密封件、外接线束接头设置了橡胶、塑料类的非金属材质，对油堵、紧固件等小零件做了差异化的材质区分，渲染时采用侧方主光源搭配轮廓补光的布光方案，清晰呈现壳体外部的加强筋走向、接口布局、零件层级关系，同时通过半透明壳体的可选显示方案，可直观展示内部齿轮组的排布与传动逻辑。设计思路上，该模型重点还原产品适配中置发动机布局的安装特征，保留了离合器腔对接法兰、悬架安装点、换挡机构外接位的全部结构特征，虽然部分非核心硬点做了适配通用布局的微调，但整体安装尺寸、传动接口完全匹配赛事改装、动力总成匹配的设计参考需求，可用于传动系统教学演示、赛车动力布局适配验证、改装方案可视化展示等场景，模型的零件层级清晰，特征可编辑，支持后续针对特定安装需求做参数化调整。
