可更换棉垫式3D打印防护面罩结构设计

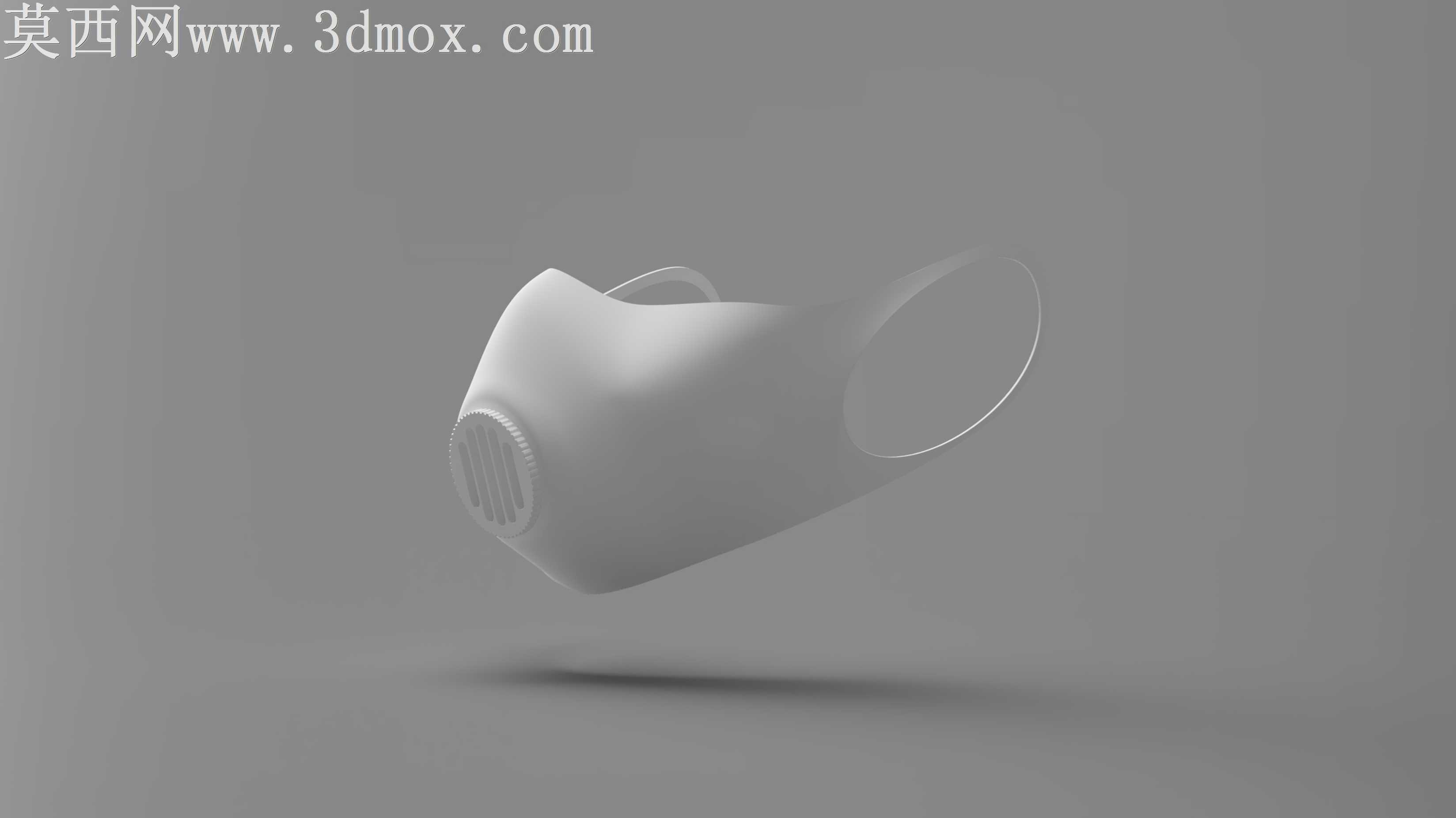

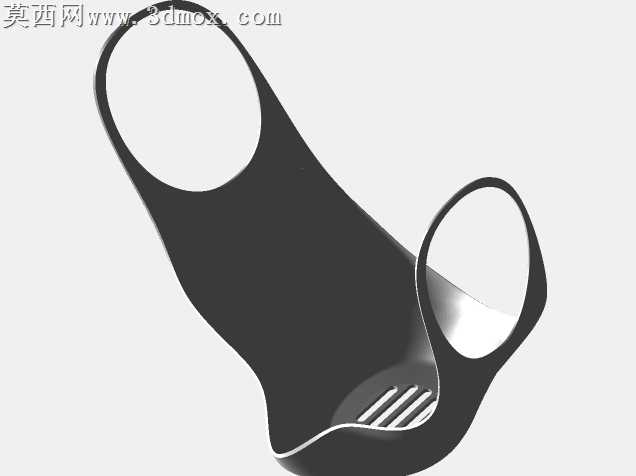

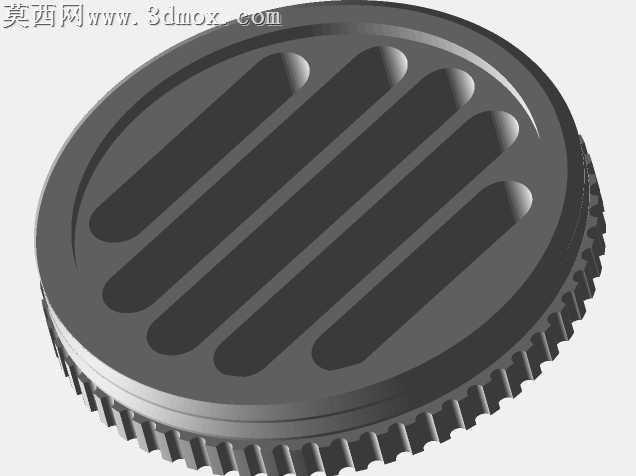

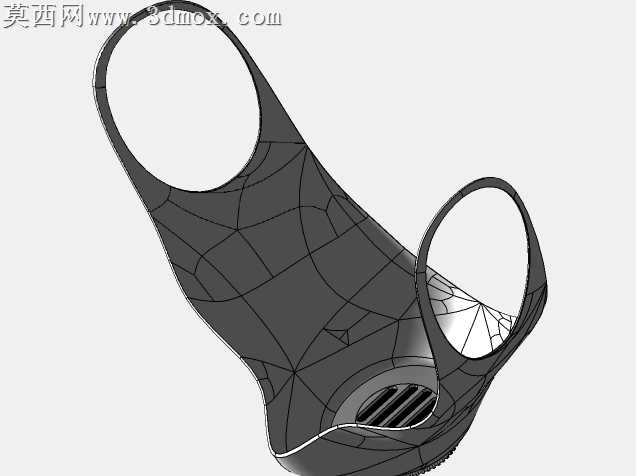

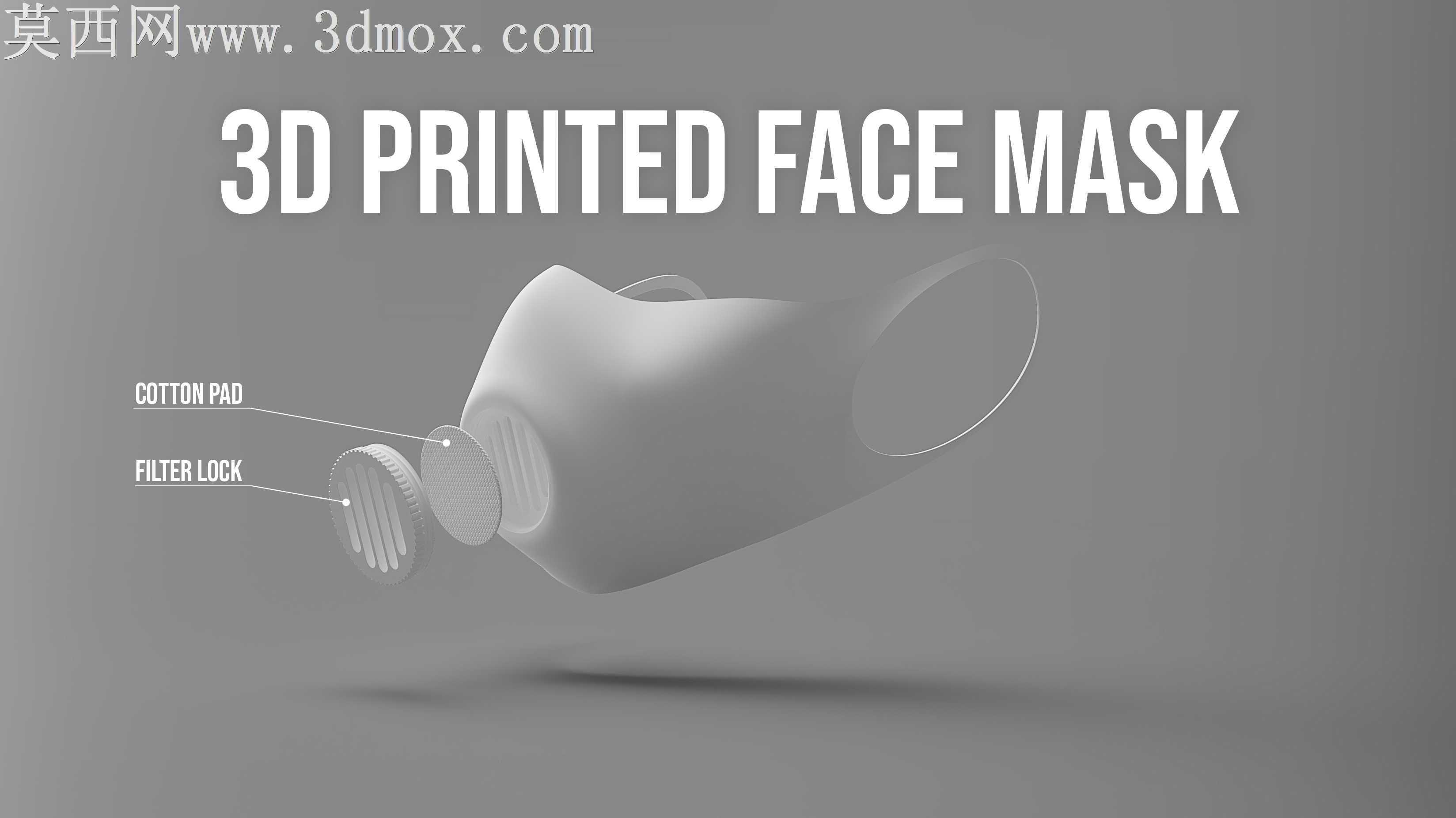

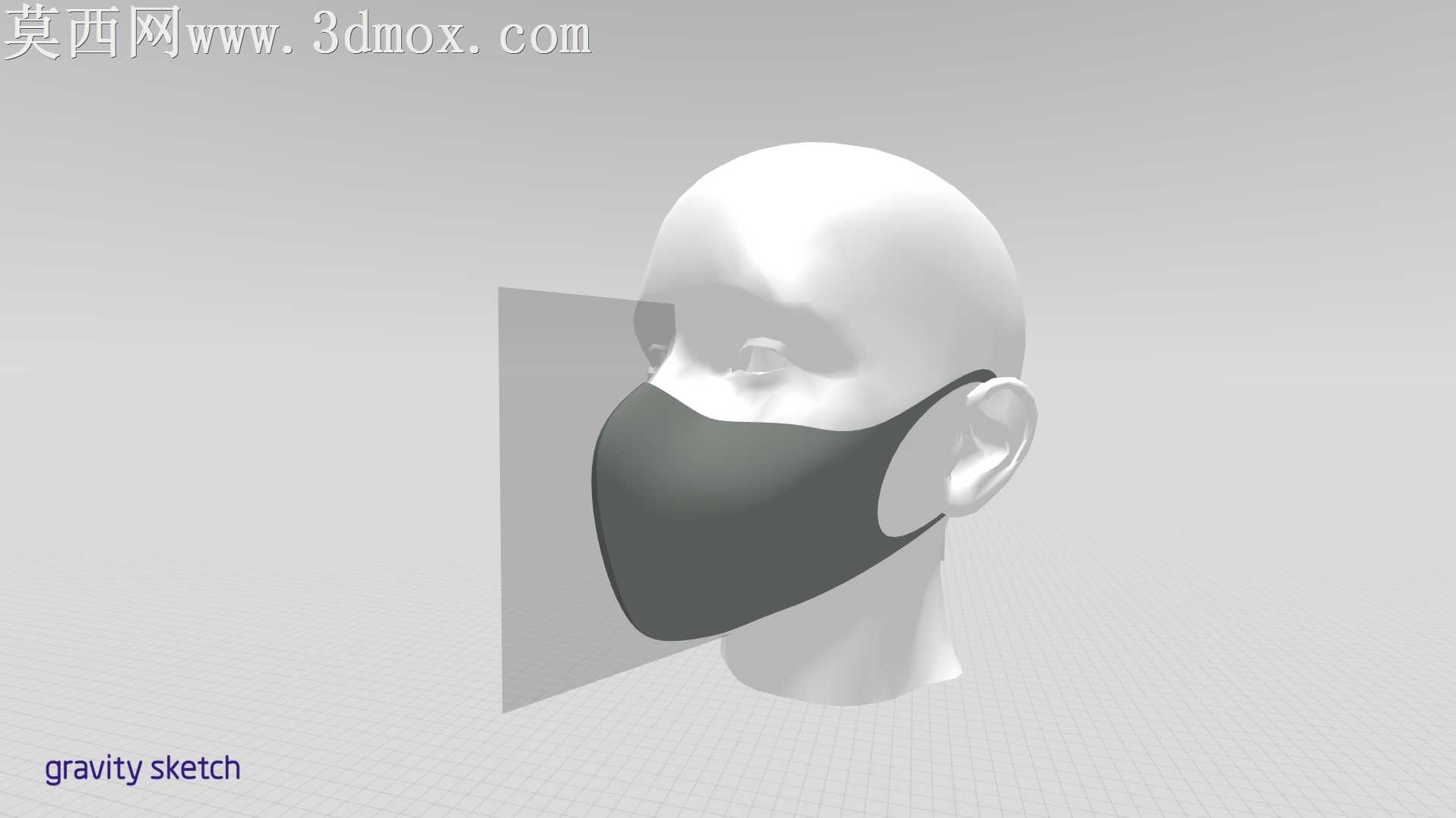

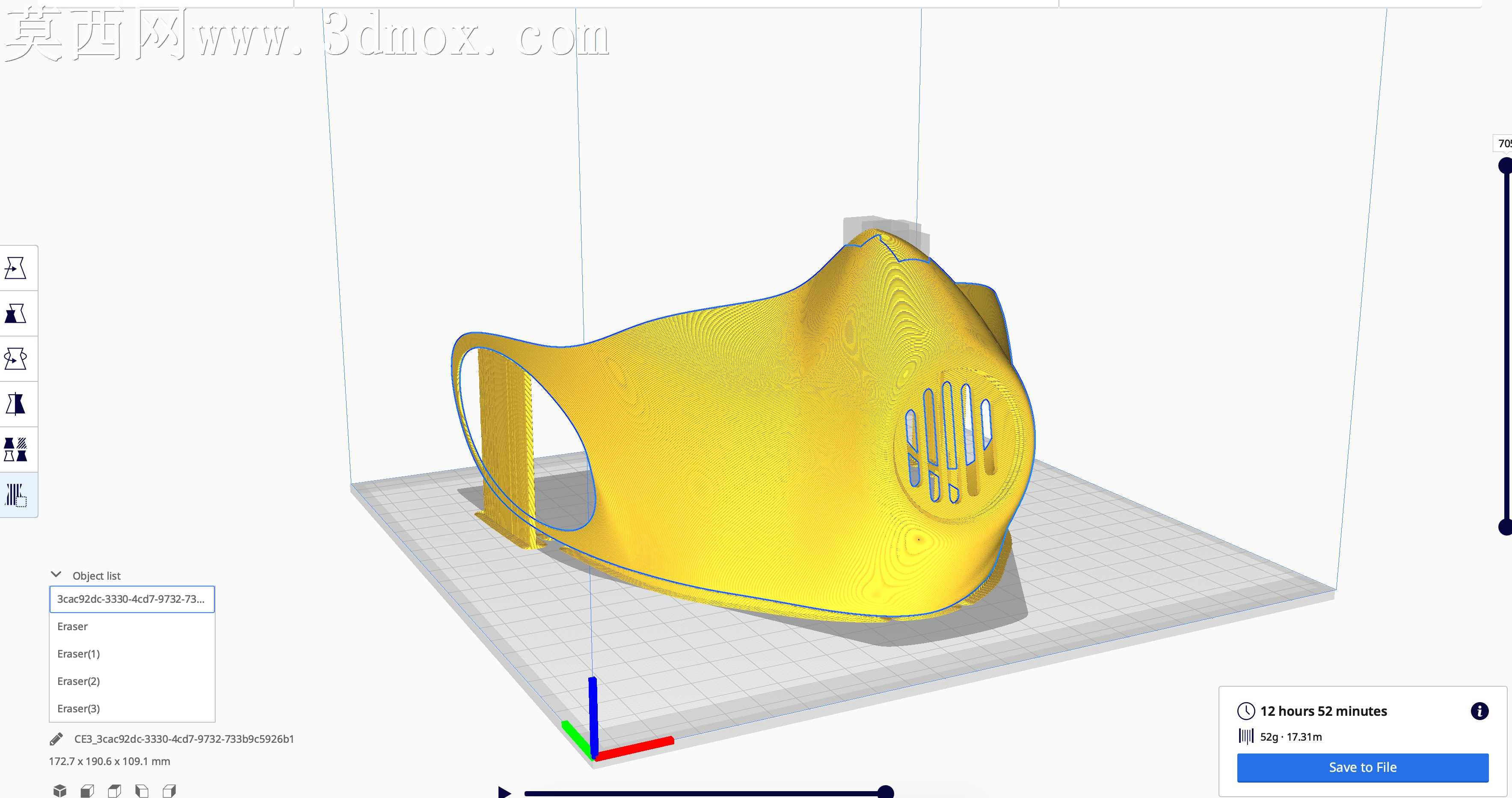

本款可更换棉垫式防护面罩采用参数化草绘逻辑完成基础建模，建模阶段优先参考人体面部工学曲面特征，在草绘环境中先定位鼻梁、颧骨、下颌的关键轮廓点位，通过样条曲线拟合贴合面部的密封边缘弧度，确保佩戴时边缘能与面部皮肤形成连续的贴合面，减少未过滤空气的侧漏间隙。建模过程中对主体面罩的曲面做了均匀壁厚处理，壁厚参数适配主流FDM3D打印设备的成型精度，避免打印过程中出现薄壁翘曲、填充不足的问题，同时在面罩两侧预留了弹性挂带的安装卡槽，卡槽结构做了圆角过渡处理，防止挂带长期佩戴拉扯出现应力断裂。模型的过滤组件采用分体式结构设计，包含棉垫承托位与滤片锁扣两个独立部件，承托位设计了均匀分布的通气格栅，格栅间距经过优化，既保证呼吸时的气流通畅性，又能稳妥承托棉质过滤垫片，避免棉垫在呼吸过程中出现移位、塌陷的问题；滤片锁扣采用旋转卡扣式连接结构，与面罩主体的过滤接口做了公差适配，无需额外粘接即可完成紧密装配，用户可根据使用需求快速更换棉质滤片，无需整体丢弃面罩主体，降低日常使用成本。渲染阶段在可视化渲染环境中对模型做了材质区分，面罩主体采用哑光医用级塑料材质，还原民用防护器具的真实质感，过滤组件的格栅与锁扣部位做了细微的磨砂纹理处理，避免渲染效果出现过于突兀的塑料反光；场景搭建采用柔和的漫反射光源，从斜上方45度角投射光线，清晰展现面罩的曲面弧度与组件拆分关系，同时在渲染输出时添加了柔和的地面投影，增强模型的立体视觉效果。设计过程中充分考虑了民用自制场景的适配性，用户仅需测量自身鼻梁到下颌的垂直距离，即可通过缩放功能调整模型的整体尺寸，适配不同脸型的佩戴需求，所有结构均无复杂的悬空打印部位，无需添加大量打印支撑即可完成成型，降低了普通用户的3D打印制作门槛。棉质滤片选用日常易得的棉质材料作为过滤介质，在应急场景下可快速获取替换材料，满足临时防护的使用需求，整体结构无复杂的装配零件，打印完成后仅需将锁扣与主体卡合、穿入挂带即可投入使用，无需额外的后期粘接、打磨工序。
