优化结构的医用氧气管路限流装置

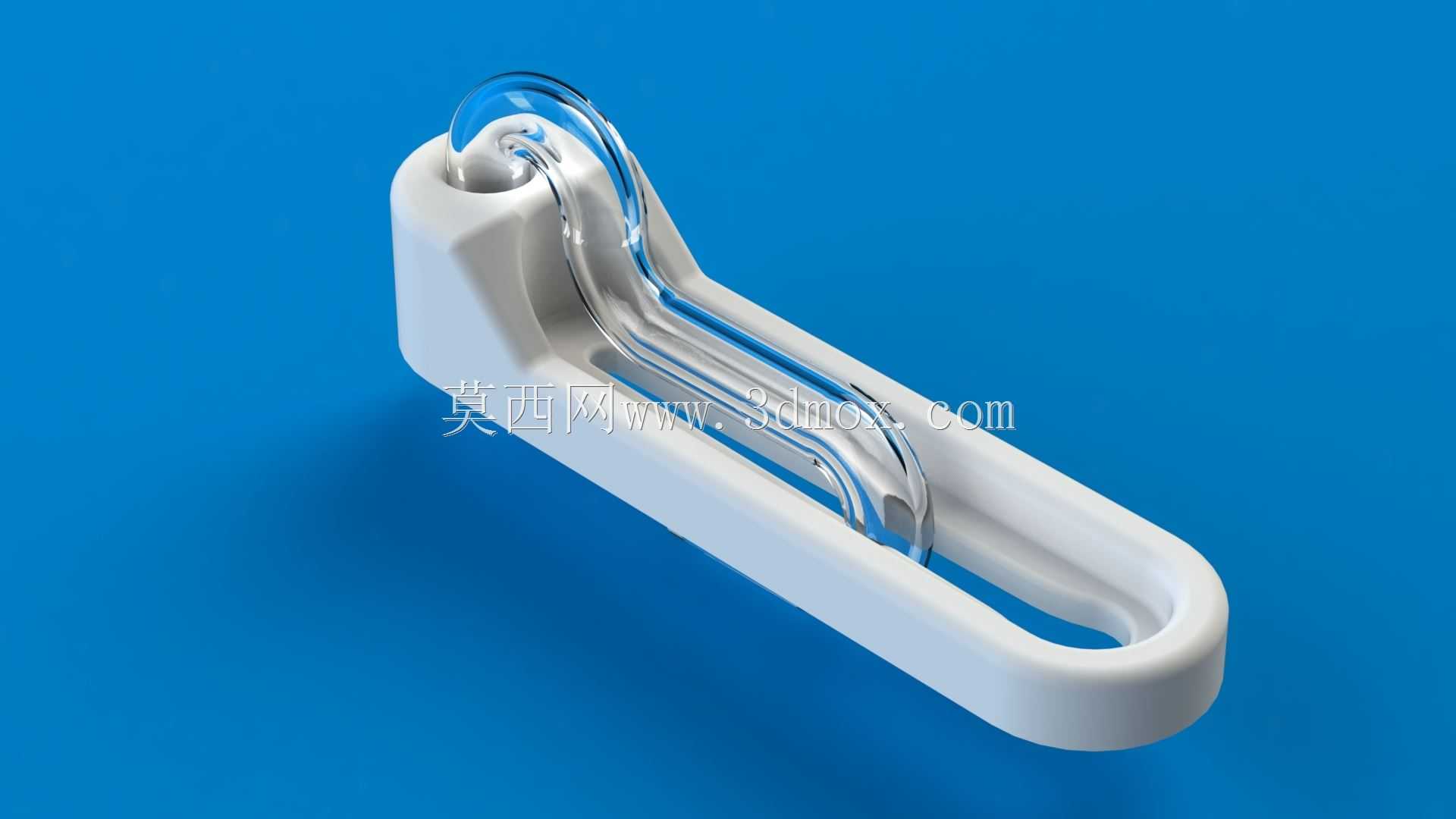

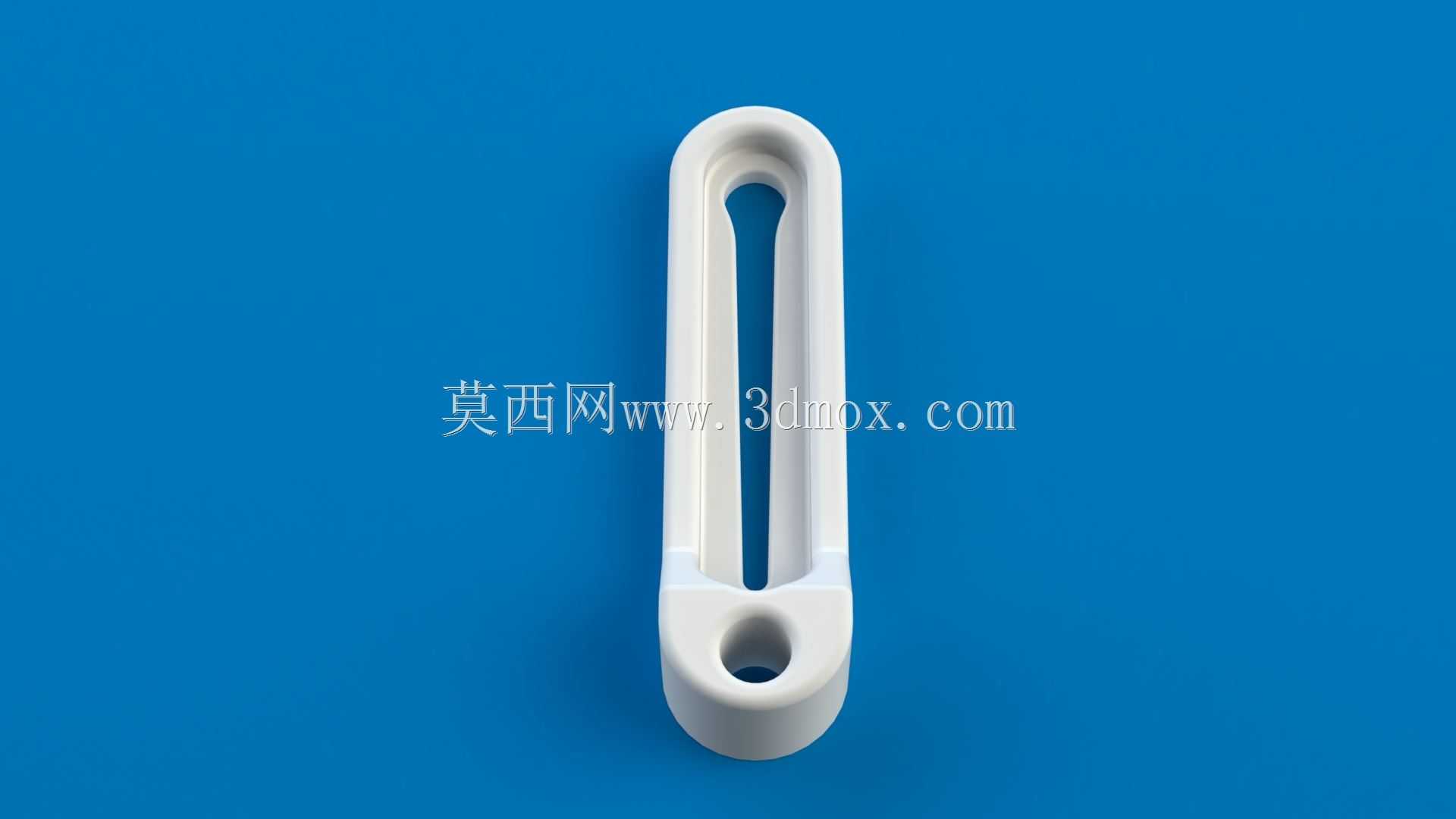

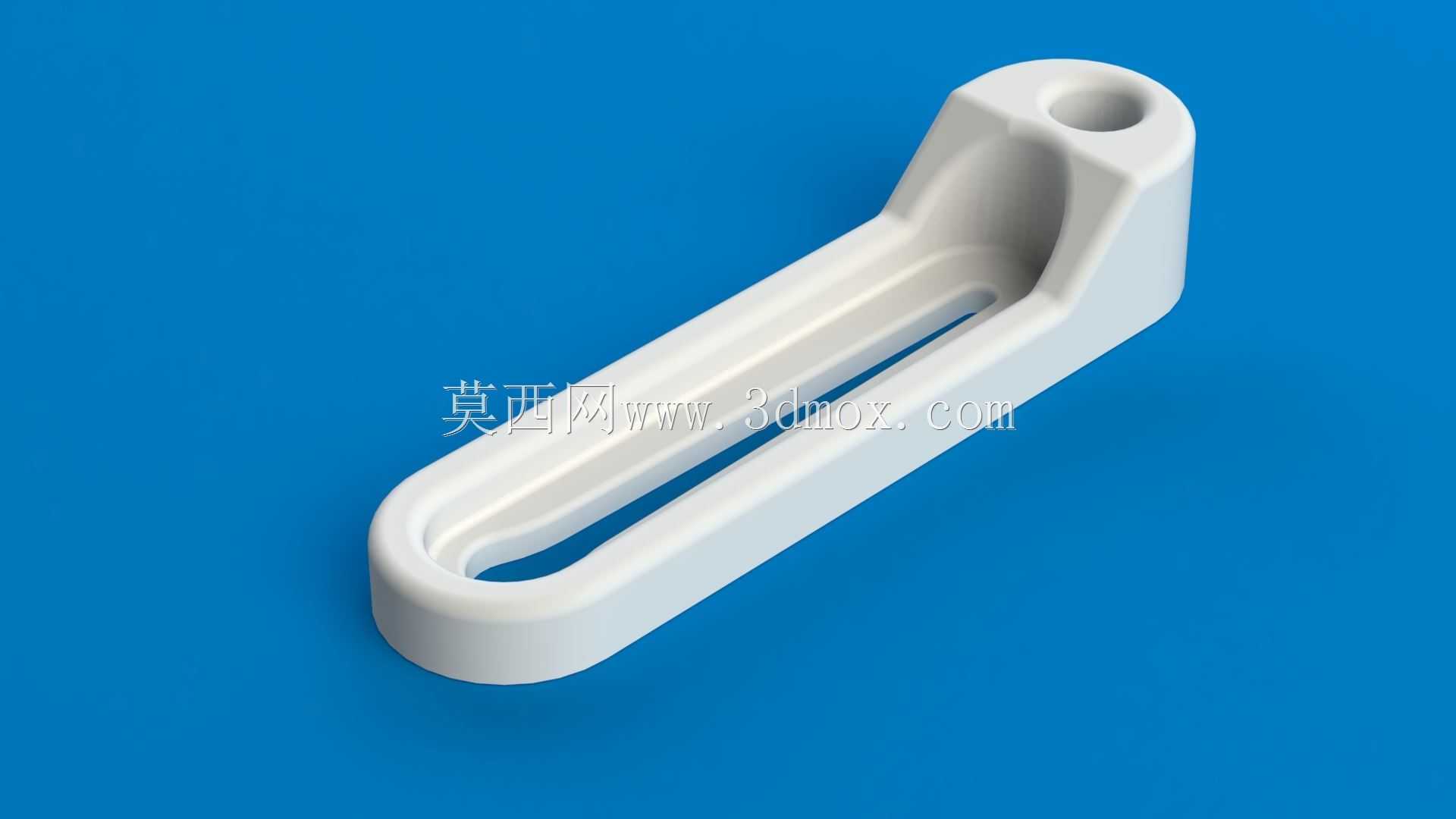

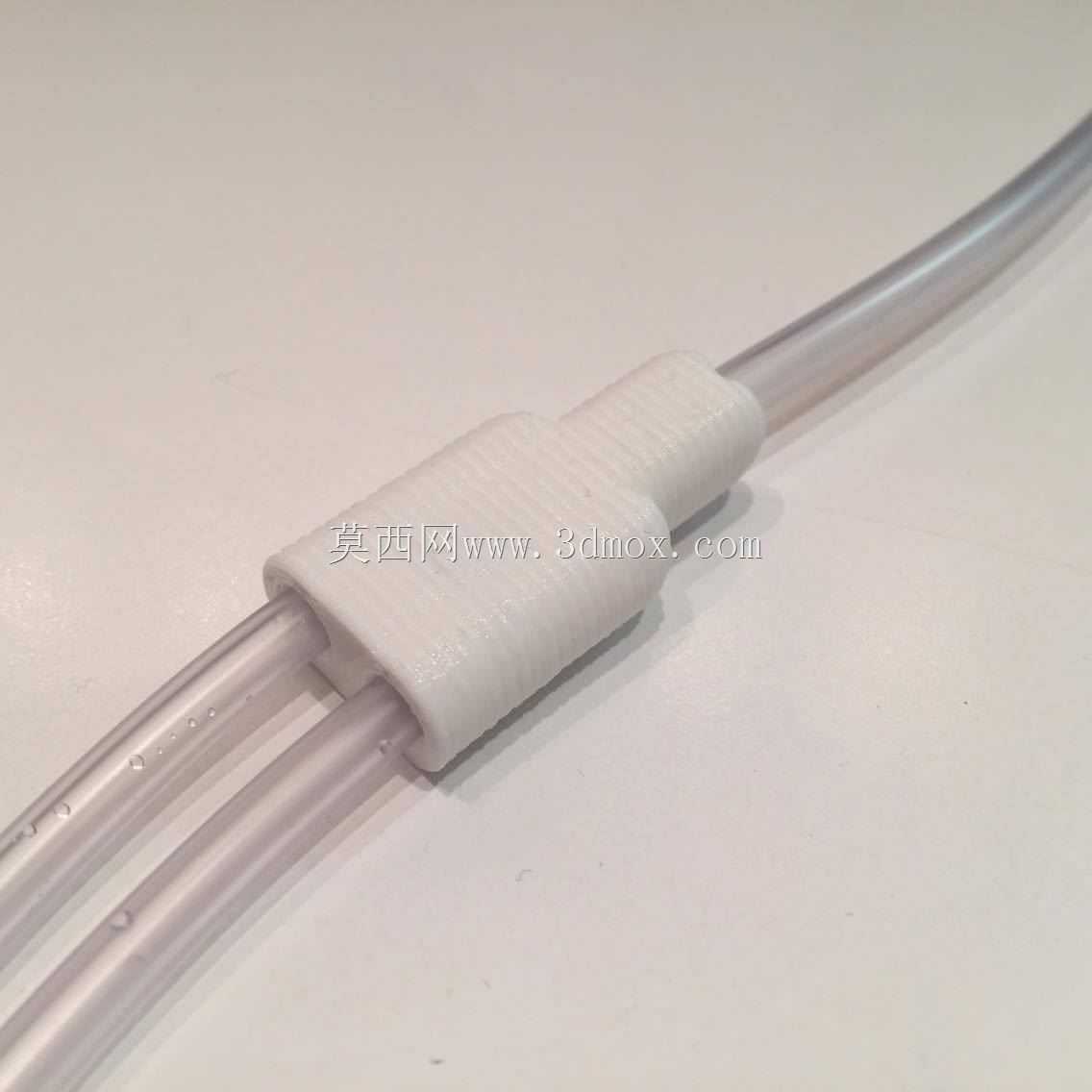

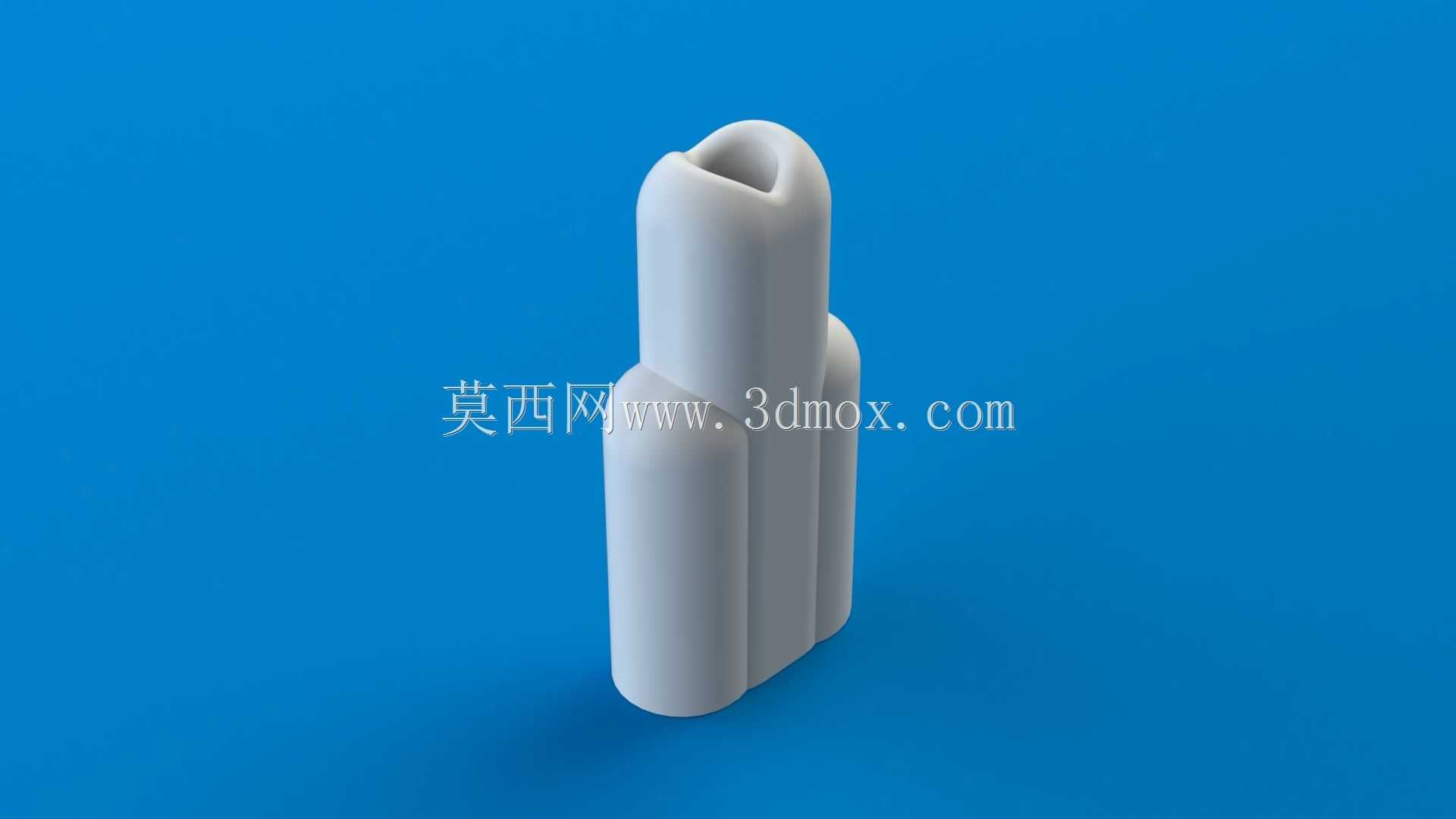

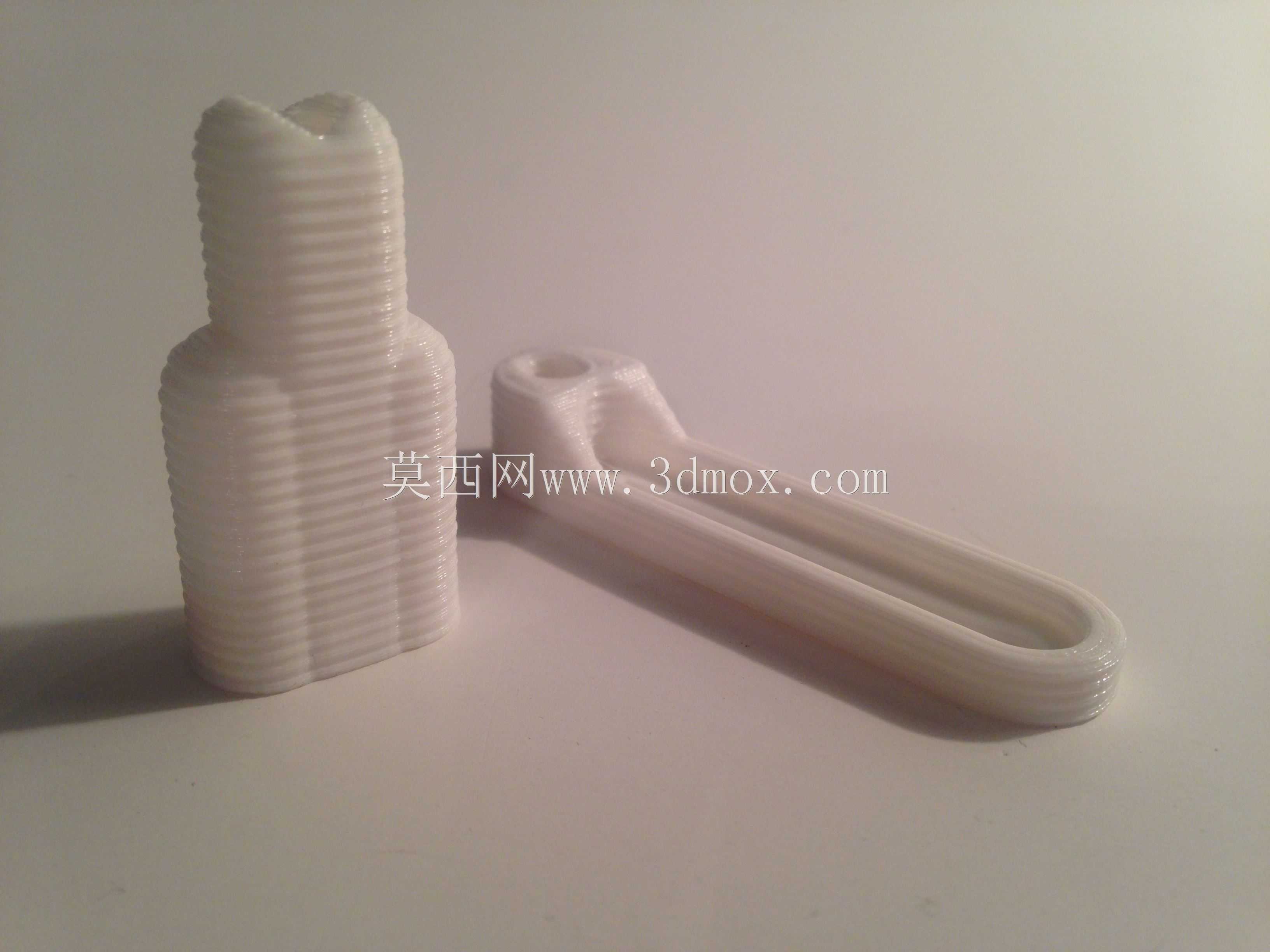

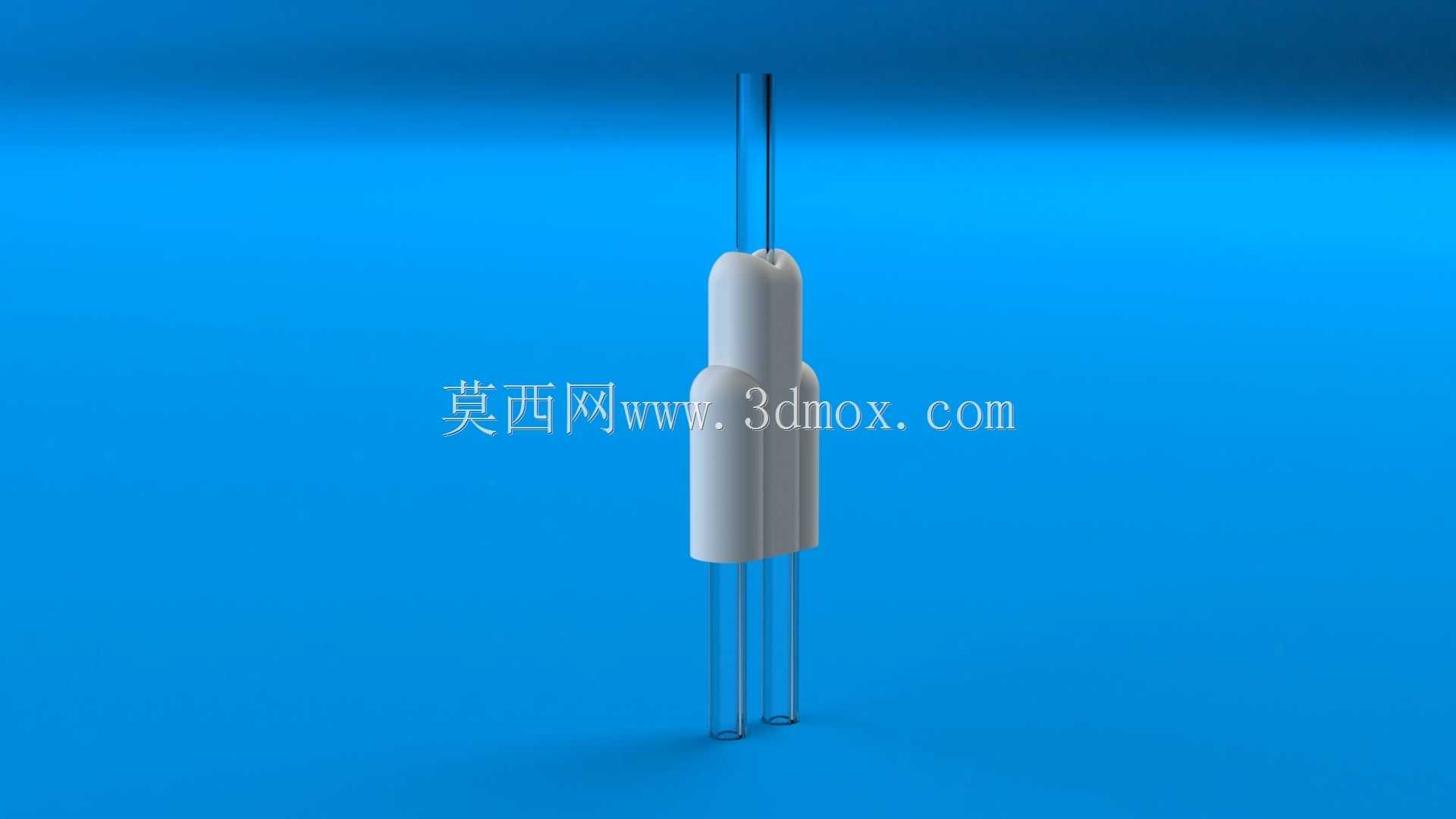

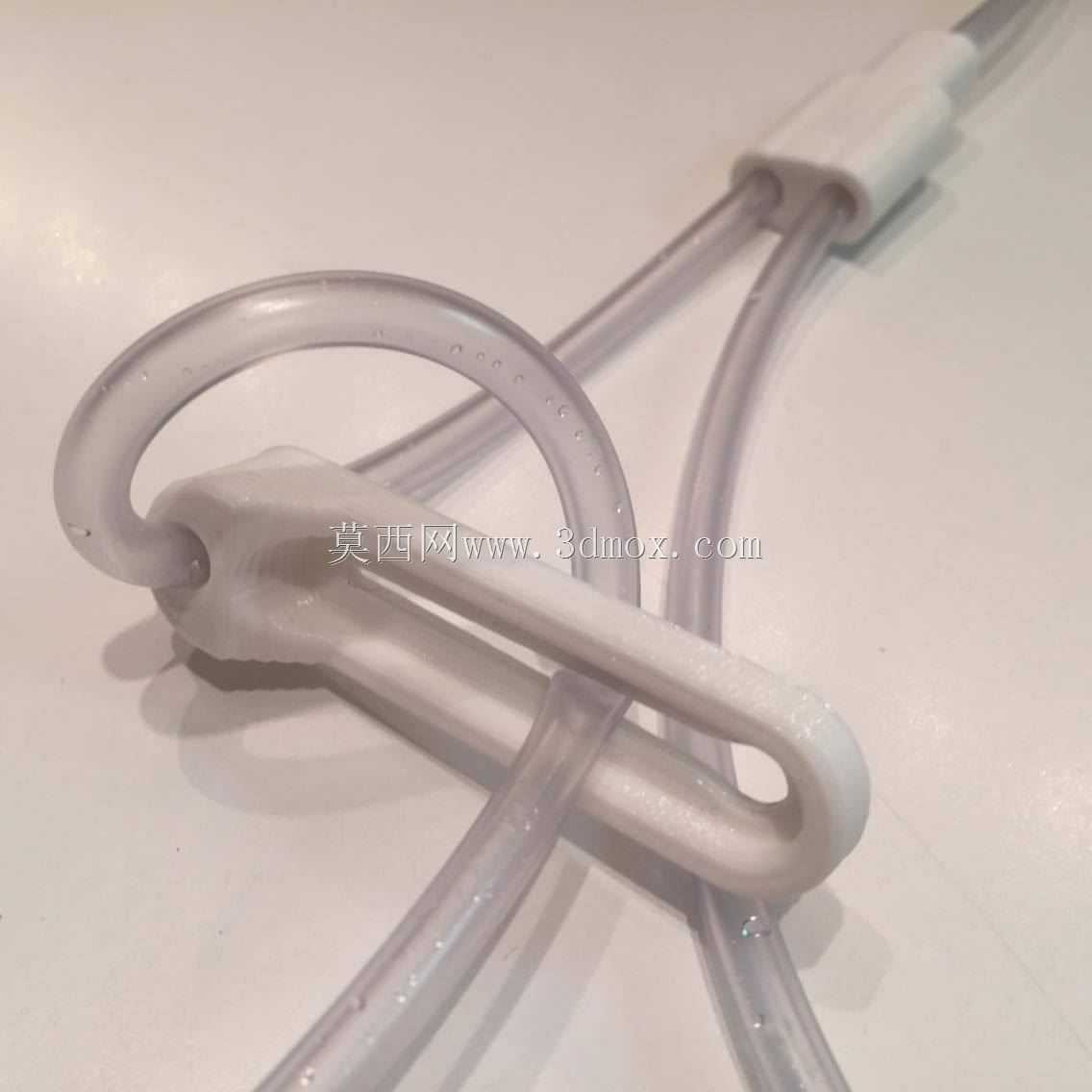

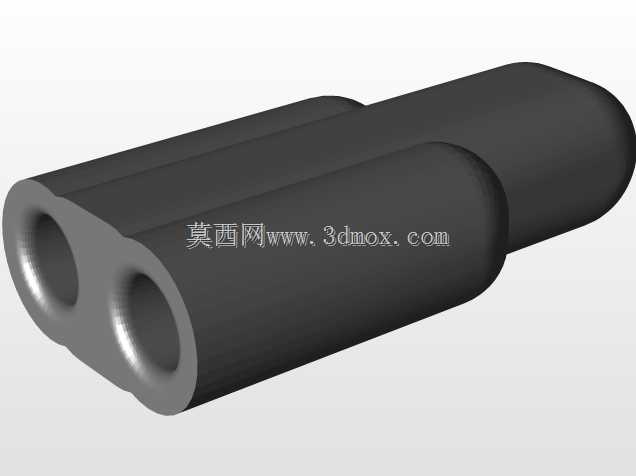

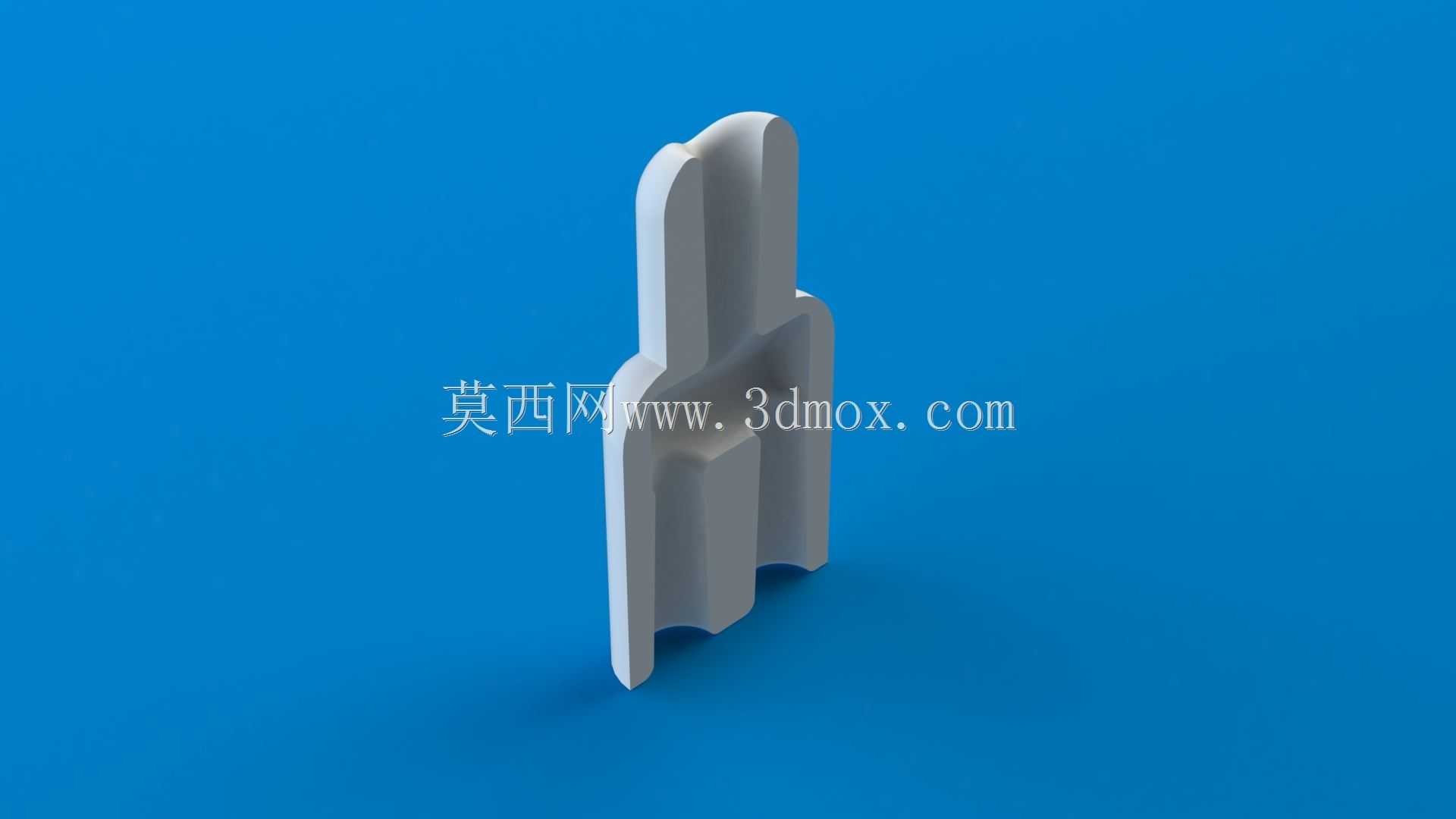

在临床氧疗场景中，氧气管路的流量稳定性直接关系到患者的用氧安全与治疗效果，传统的鼻氧管限流结构常存在管路弯折堵气、流量调节精度不足、部件耗材用量大、患者端操作不便等问题，这款优化后的氧气限制器正是针对这些临床实际痛点完成的结构迭代。从实际使用场景来看，该部件串联在鼻氧管的输气管路中，靠近患者佩戴端布置，既可以拆分氧气管路的双路输气通道，又能实现氧气流量的精准限流，适配家庭氧疗、病房常规吸氧、急诊临时给氧等多种场景，不需要额外搭配专用调节工具，患者或护理人员可直接通过部件的结构卡位完成流量档位的调整，避免了传统远端调节需要反复起身操作、调节后流量反馈滞后的问题。在功能特性上，该结构采用双调节器搭配单独拆分器的布局，拆分器负责将单路输入的氧气均匀分配到两根鼻氧支管，避免单管弯折时出现单侧完全堵气的情况，两个调节器分别对应不同的流量区间，通过管路与限流结构的配合间隙控制通流面积，相比传统小孔限流结构，不容易被管路内的冷凝水、杂质堵塞，通流稳定性更强。设计过程中重点考量了3D打印适配性、临床易用性、结构可靠性与耗材经济性几个核心维度，首先针对氧气管路的进料间隙做了优化，调整了限流器与透明管路的配合公差，既保证管路插接后的密封性能，又不会因为过盈量过大导致装配困难，同时缩减了限流部件的整体耗材用量，在保证结构强度的前提下去除了非受力区域的冗余壁厚，不仅能缩短打印成型的周期，还能降低单件的材料消耗，适配小批量定制生产的需求。其次将限流调节端整体向患者佩戴侧移位，调节时不需要拉扯靠近湿化瓶端的长管路，减少管路牵拉导致的鼻氧管脱落风险，操作动作更简单，卧床患者自行操作也能轻松完成档位切换。通流能力方面，优化后的流道结构降低了氧气通过时的局部阻力，同等输入压力下能提供更大的输出流量，满足高流量吸氧的场景需求。从安装边界与外形尺寸来看，该限制器整体外轮廓尺寸为60x15x12mm，整体采用圆滑过渡的曲面结构，没有尖锐棱角，佩戴时贴靠皮肤不会产生压痕，适配外径4-6mm的常规医用透明氧气管，管路插接深度为8mm，插接后能承受15N的轴向拉力不脱落，满足临床使用的拉扯强度要求。结构上的环形卡扣可以将多余长度的氧气管做弯折收纳，避免管路散乱缠绕，日常使用时不需要额外的扎带或固定件整理管路。流道设计上做了平滑过渡处理，没有直角转角，氧气通过时不会产生明显的啸叫噪音，避免影响患者休息。相比传统的氧气限流结构，该设计没有采用细小的阻尼孔结构，而是通过管路与限流槽的配合间隙控制流量，即使管路内产生冷凝水积液，也能在氧气压力下被顺利带出，不会出现水堵导致的流量中断问题。拆分器内部的分流腔做了等阻设计，两根支管的输出流量差控制在5%以内，不会出现单侧气量过大、单侧气量不足的情况，保证双鼻孔吸氧的舒适度。调节器的档位采用卡位式设计，调节时有清晰的档位反馈，不需要观察刻度就能凭手感判断当前流量档位，适合视力不佳的老年患者使用。部件整体采用医用级兼容的打印材料制作，表面粗糙度控制在Ra1.6以下，不会刮伤透明氧气管的外壁，长期使用也不会产生碎屑脱落进入气路。在实际装配测试中，该限制器与市面主流品牌的一次性鼻氧管都能实现可靠插接，不需要更换现有管路规格，可直接作为升级配件替换原有管路的限流结构，降低了临床替换的适配成本。
