适配标准伺服的可3D打印蠕动泵结构

这款蠕动泵主要面向小型流体输送场景设计，可广泛应用于实验室试剂精准滴加、小型水培系统营养液循环、桌面级化工实验微量流体传输、创客DIY小型灌溉装置、桌面生物反应装置补液等对流体洁净度、输送精度有一定要求，且流量需求不大的使用场景。作为挤压式软管泵的一种，它的核心工作原理是通过转动的辊轮持续挤压弹性软管，在软管回弹形成的负压作用下吸入流体，再通过辊轮的推移将流体沿软管方向推送出去，整个输送过程中流体仅接触软管内壁，不会接触泵体的其他金属或塑料结构，既能够避免流体被泵体材料污染，也能防止具有一定腐蚀性的流体侵蚀泵体核心部件，输送不同流体时仅需更换对应材质的软管即可，清洁维护成本极低。

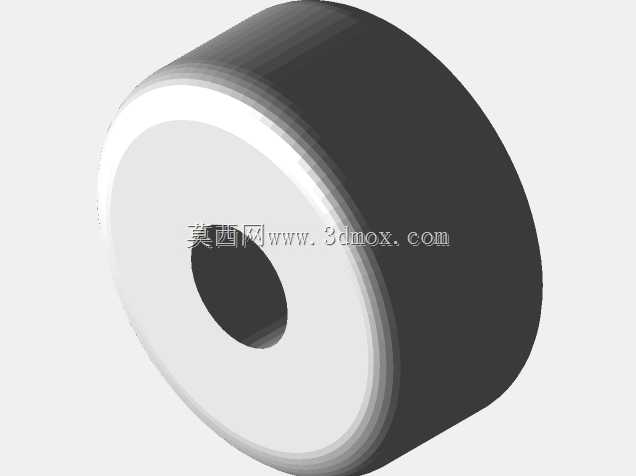

在功能特性上，这款蠕动泵适配常规的标准伺服动力源，无需定制特殊的传动连接结构，用户可直接选用市面常见的标准伺服组件完成装配，动力匹配门槛低；泵体专门针对5毫米规格的软管做了适配设计，挤压辊轮的行程、挤压间隙都经过匹配调校，既能够保证辊轮挤压软管时完全封闭管路形成足够的输送负压，又不会因为挤压量过大导致软管过度弯折产生过早疲劳损坏，可稳定维持恒定的小流量输送，不会出现明显的流量脉动偏差。

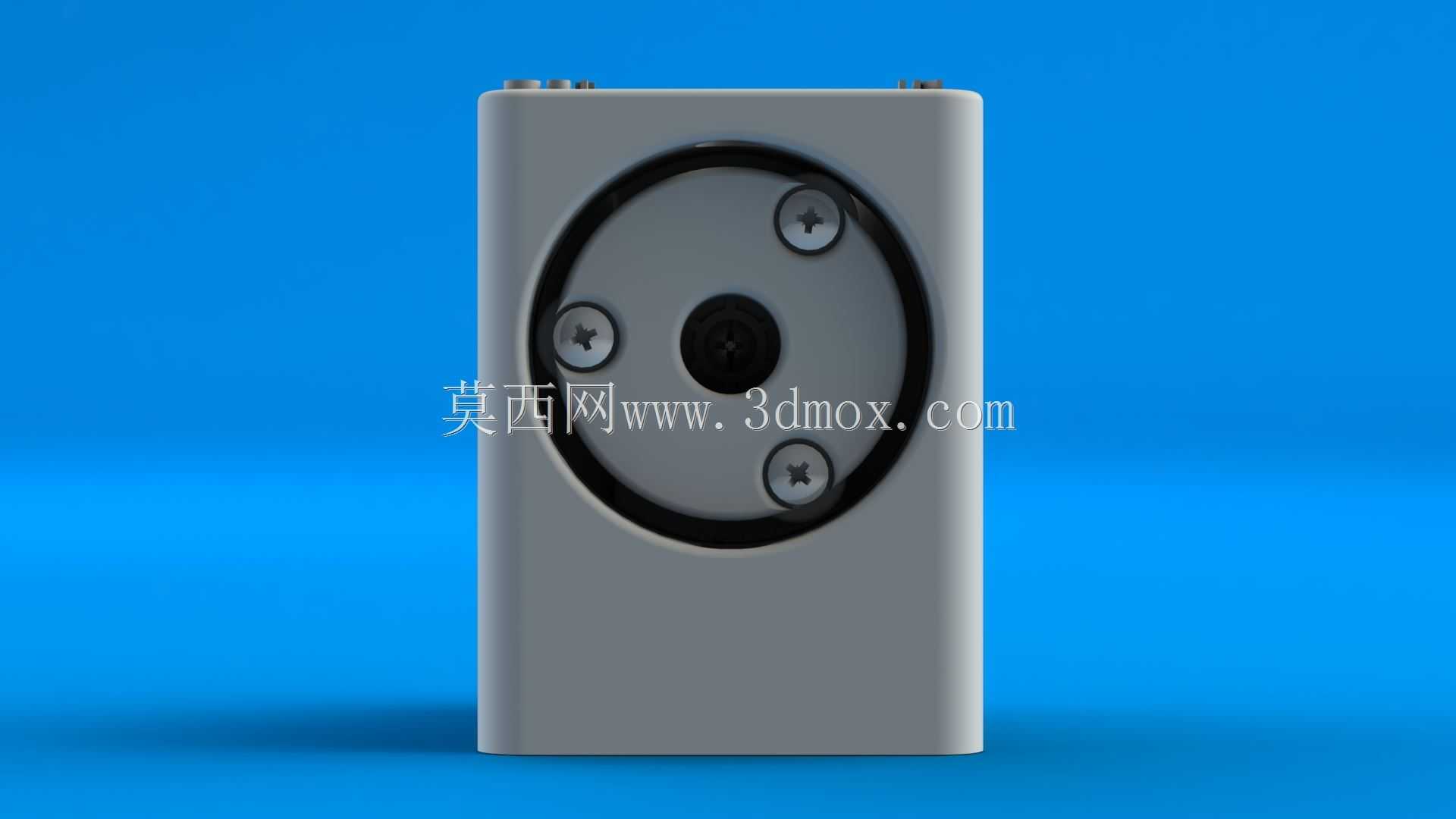

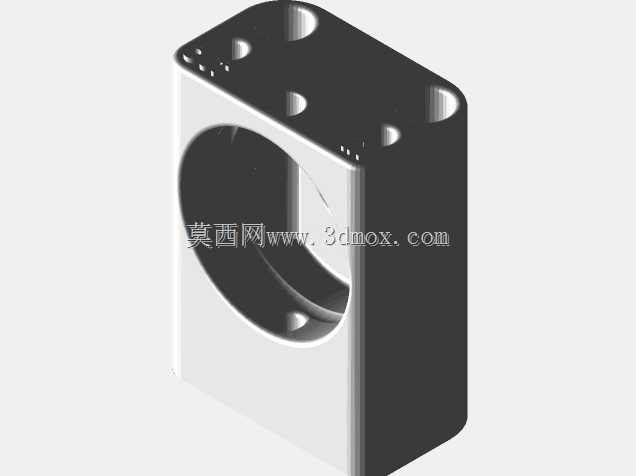

设计思路上，这款泵体完全围绕可3D打印的加工方式做了结构优化，所有结构件都避免了大角度悬空、薄壁脆断、装配过盈量不合理等常见的3D打印设计问题，普通的FDM桌面级3D打印机使用常规PLA、PETG等耗材就可以完成全部泵体结构件的制作，不需要额外的机加工工序，创客和小型开发者可以快速完成原型制作与迭代。泵体采用一体化的方块式主体结构，将辊轮容纳腔、伺服安装位、管路进出口通道都集成在同一个主体块上，减少了装配零件数量，降低了装配难度。

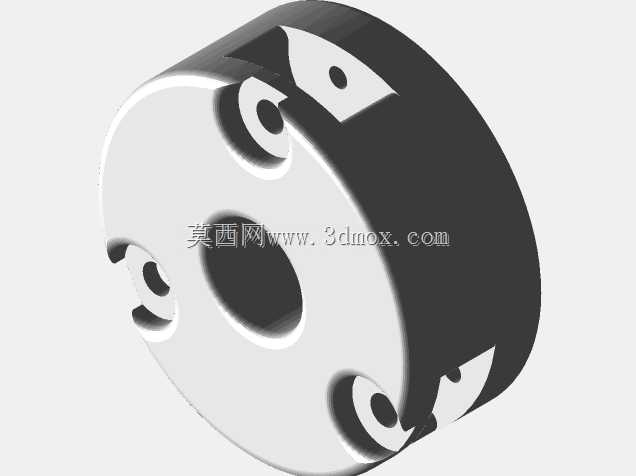

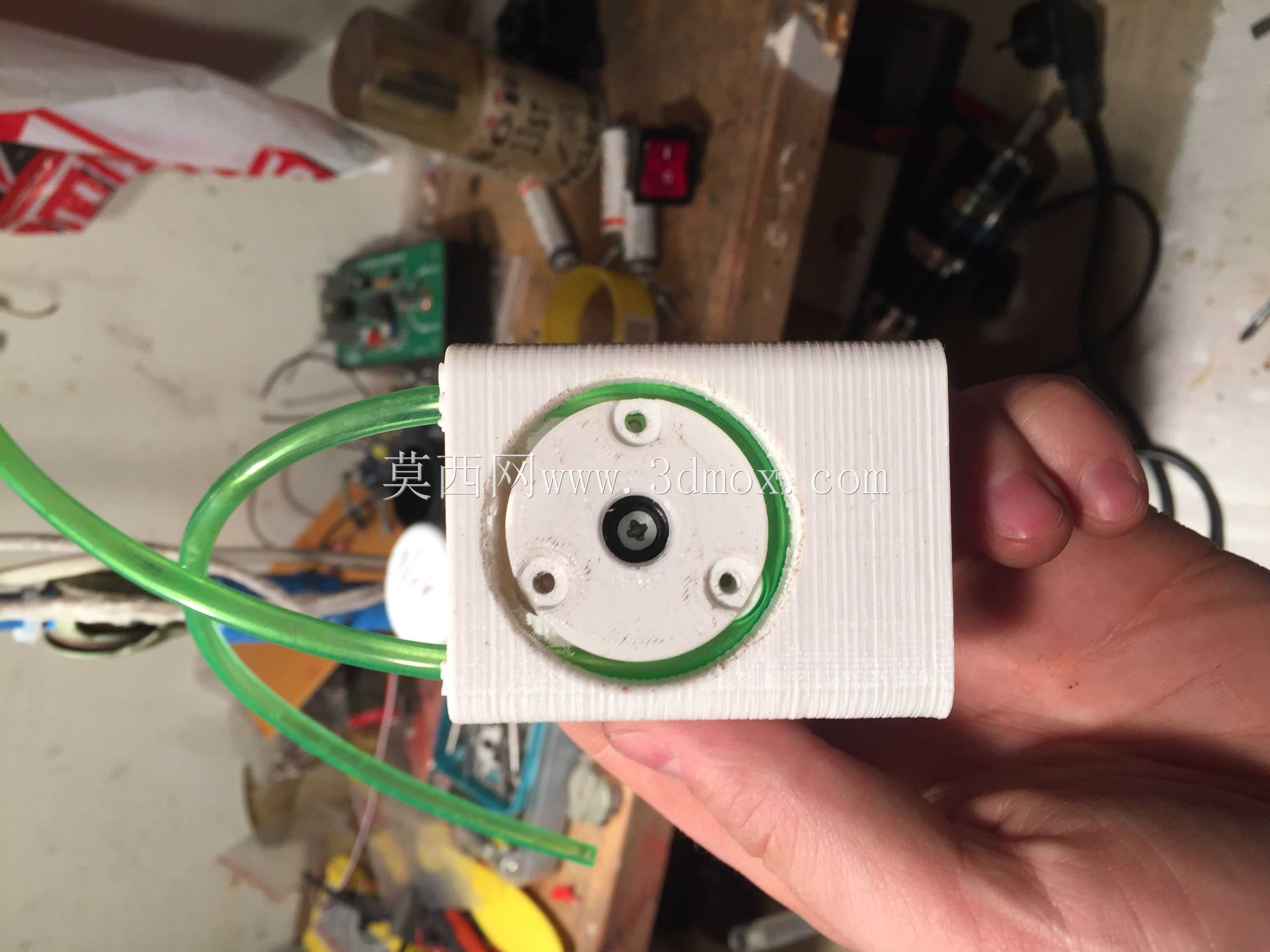

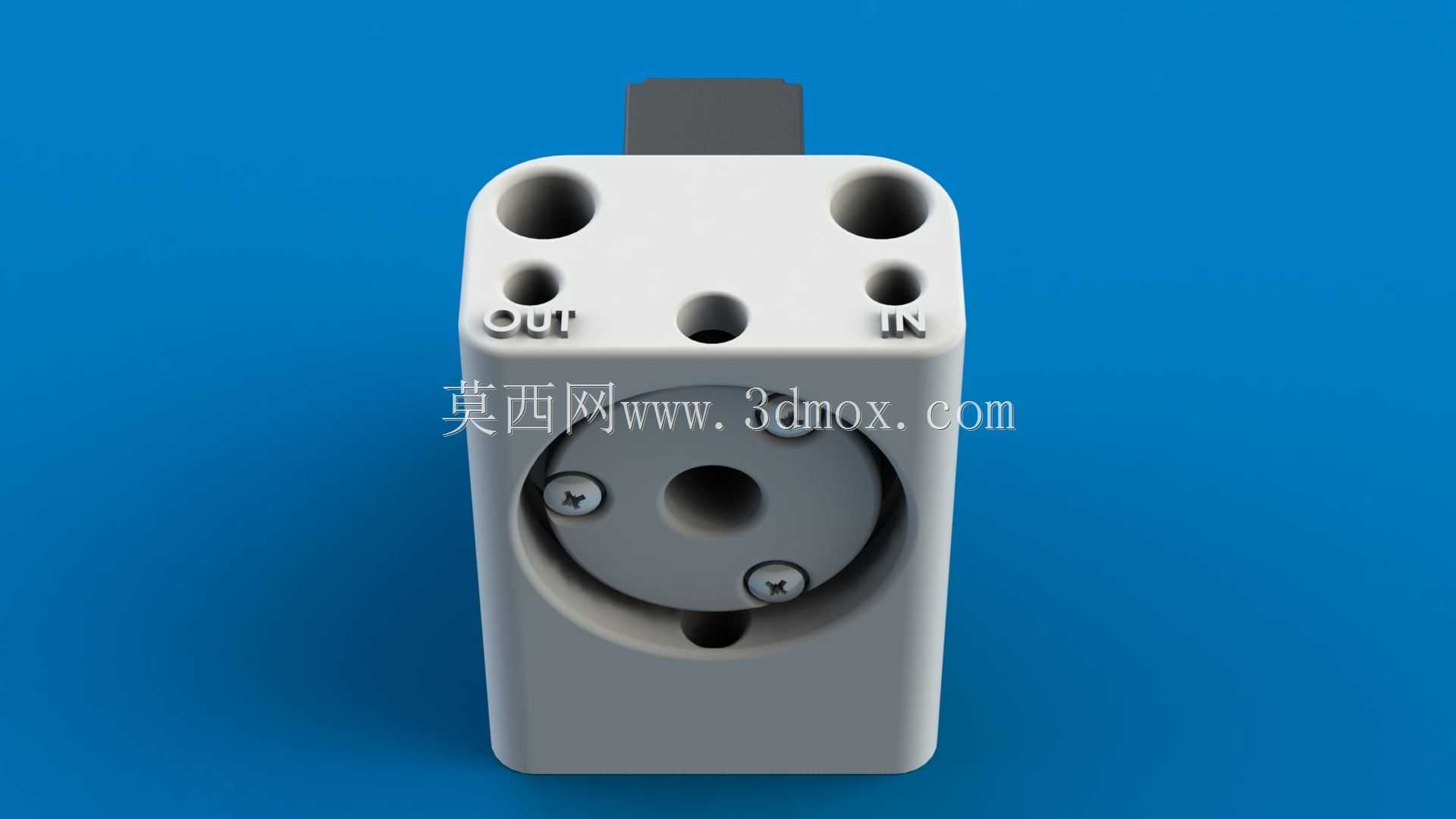

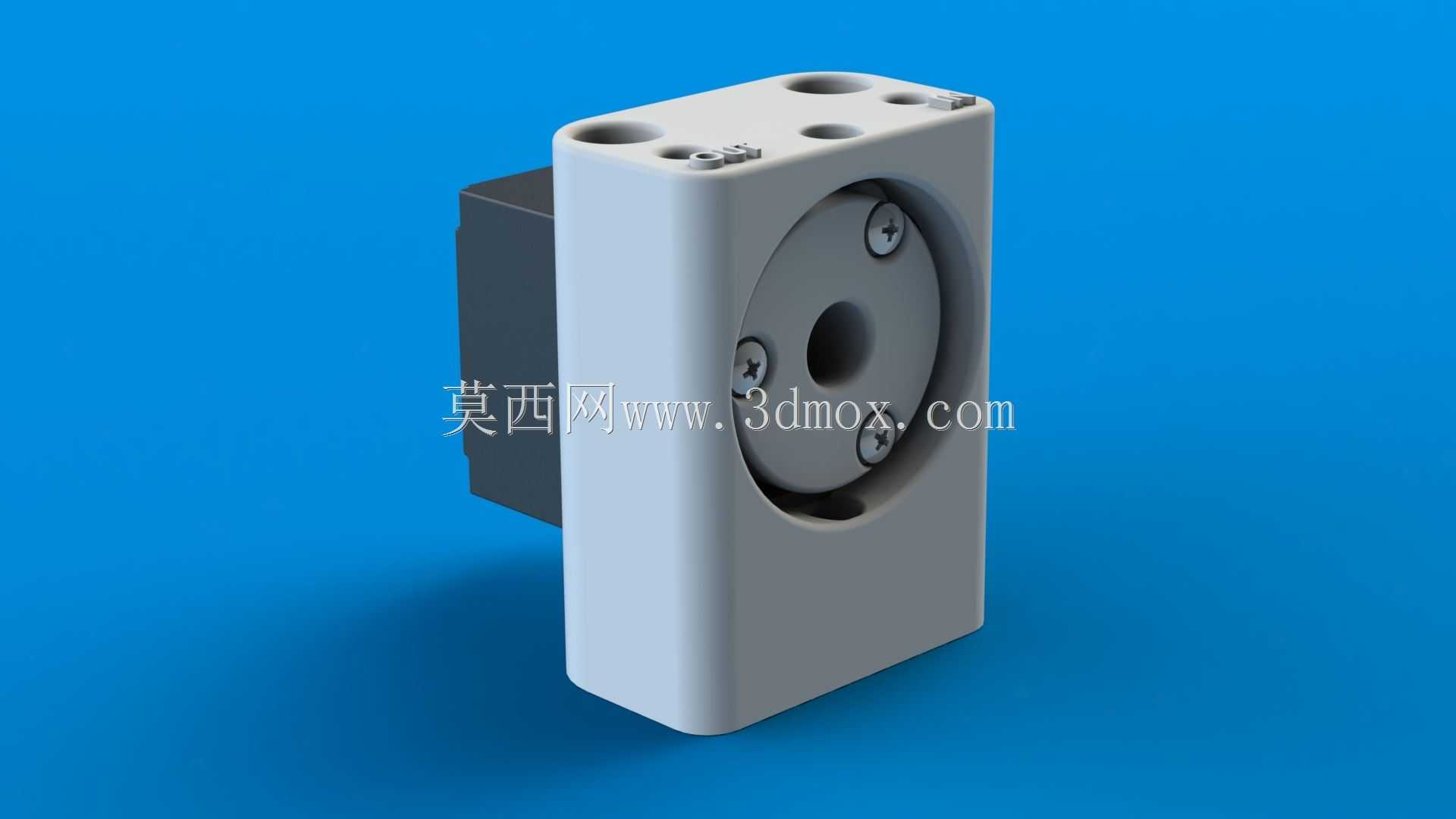

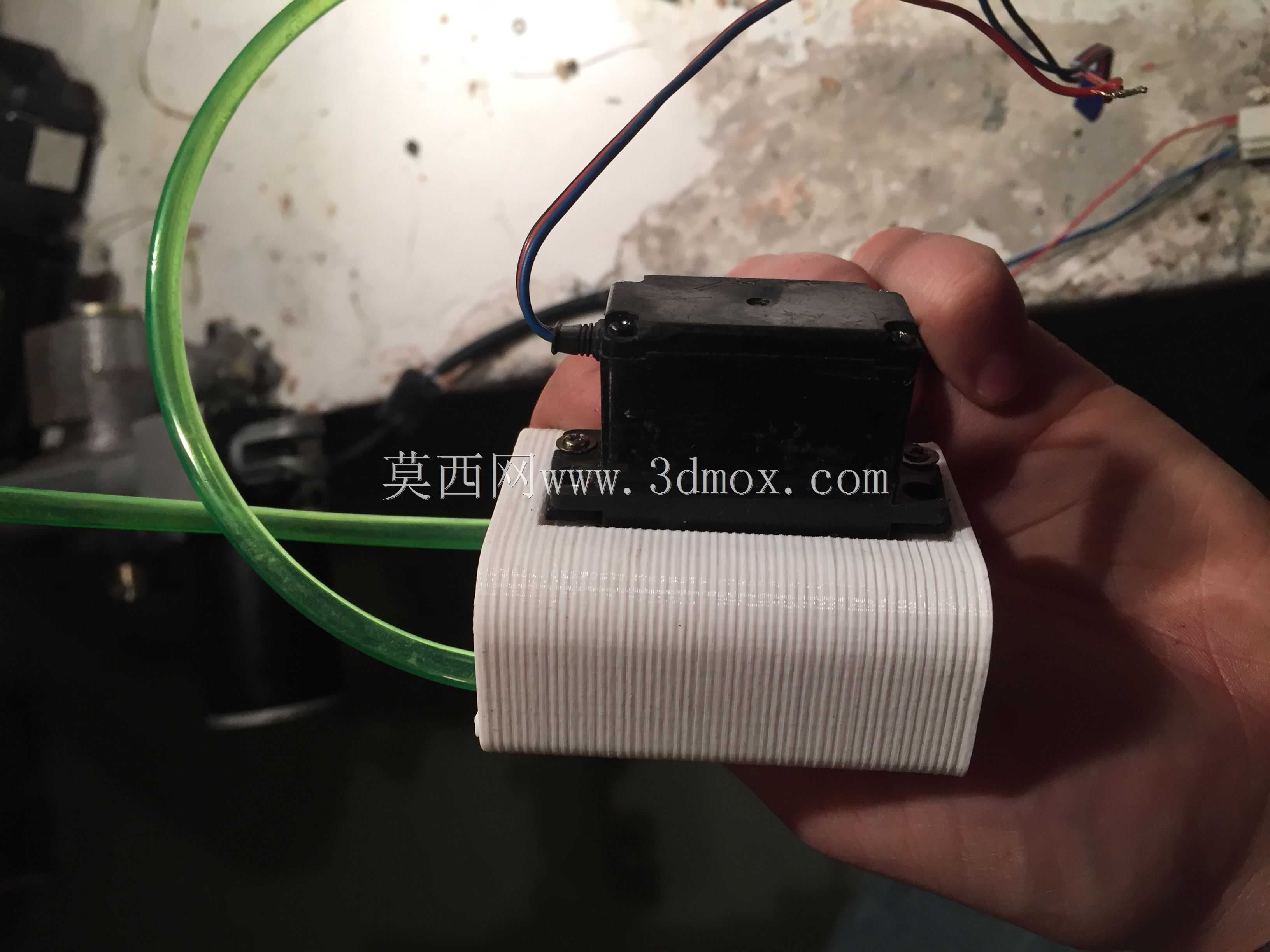

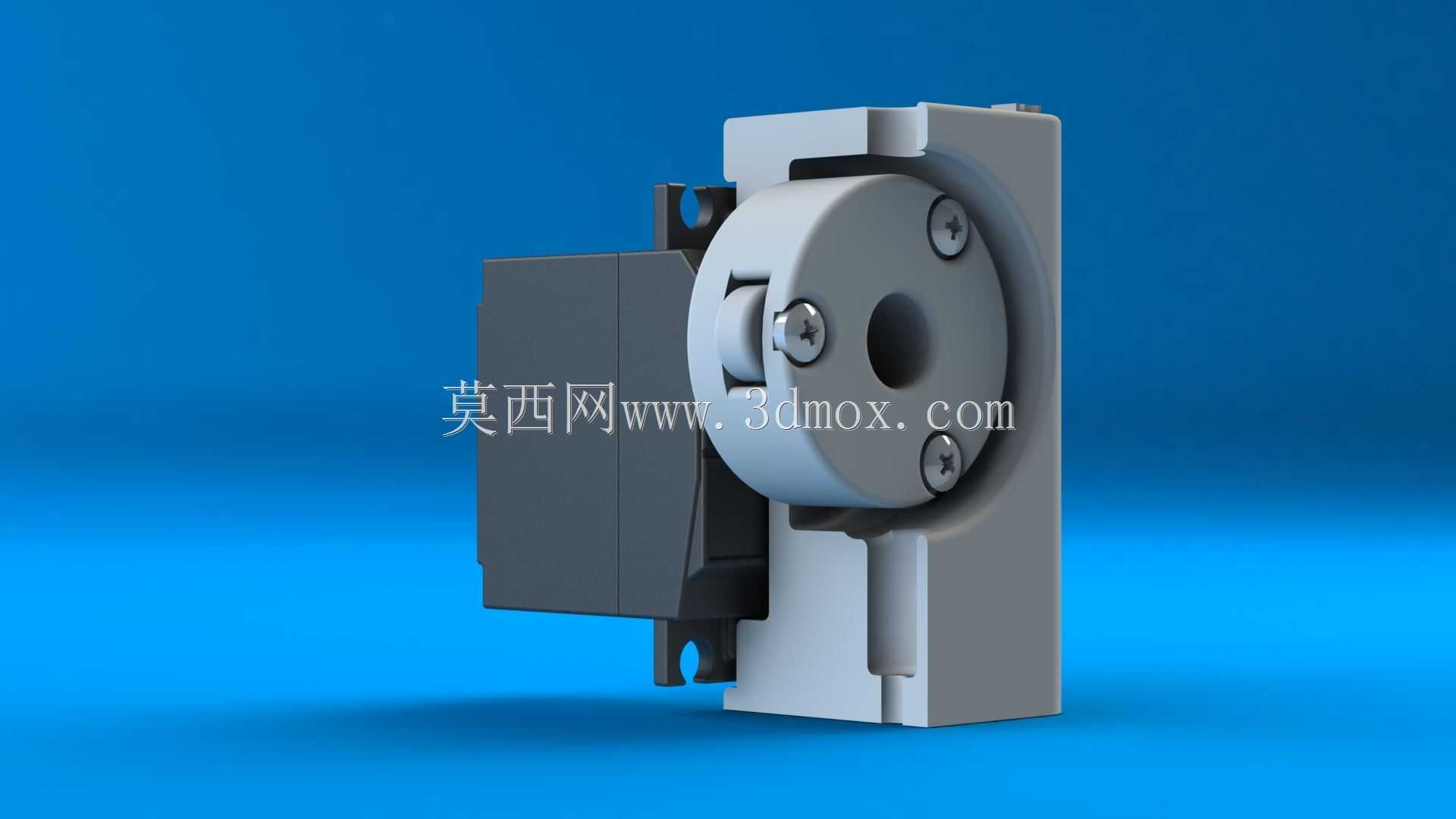

从安装边界来看，整体外形为规整的长方体结构，主体侧面预留了标准的伺服安装孔位，可直接将伺服贴合固定在泵体侧端面，不需要额外制作转接支架；泵体顶部预留了多个安装固定孔，可通过螺丝将整个泵体固定在设备面板、安装支架或者实验台架上，安装孔位的间距符合小型桌面设备的常规安装尺寸规范；管路进出口位置做了导向限位结构，软管穿入后可自然对准辊轮挤压位置，不需要额外调整管路走位，装配时仅需将辊轮组件装入主体腔室，固定好伺服与端盖，穿入软管即可完成整机装配，整体结构紧凑，占用安装空间小，非常适合集成在各类小型桌面设备与DIY装置中。
