可3D打印分体式四旋翼飞行载具结构

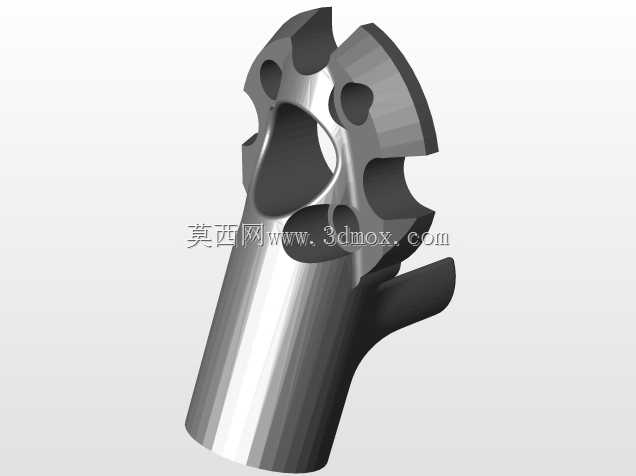

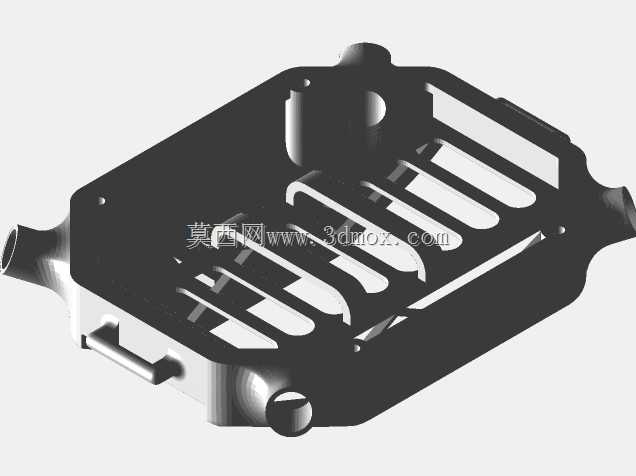

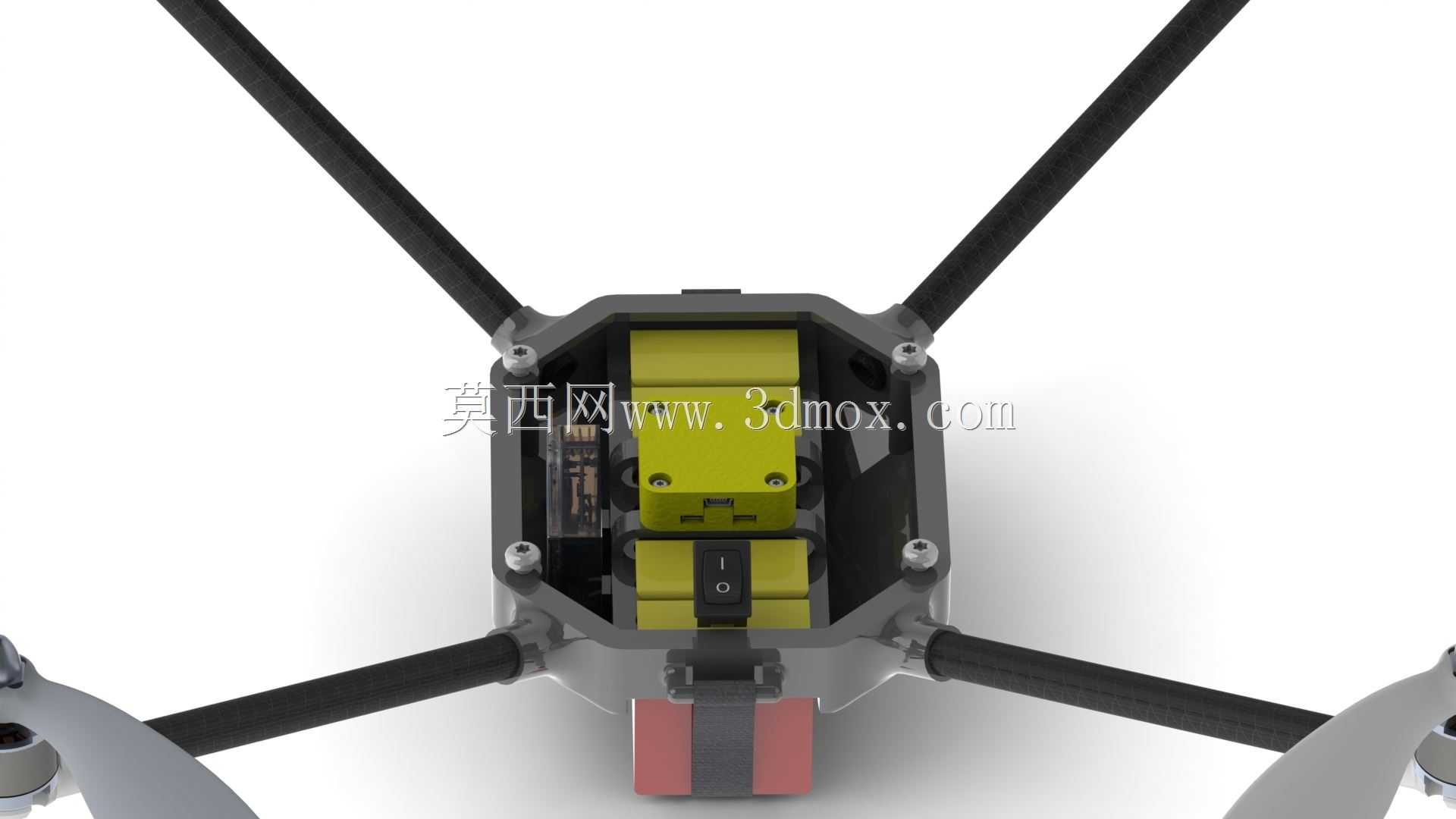

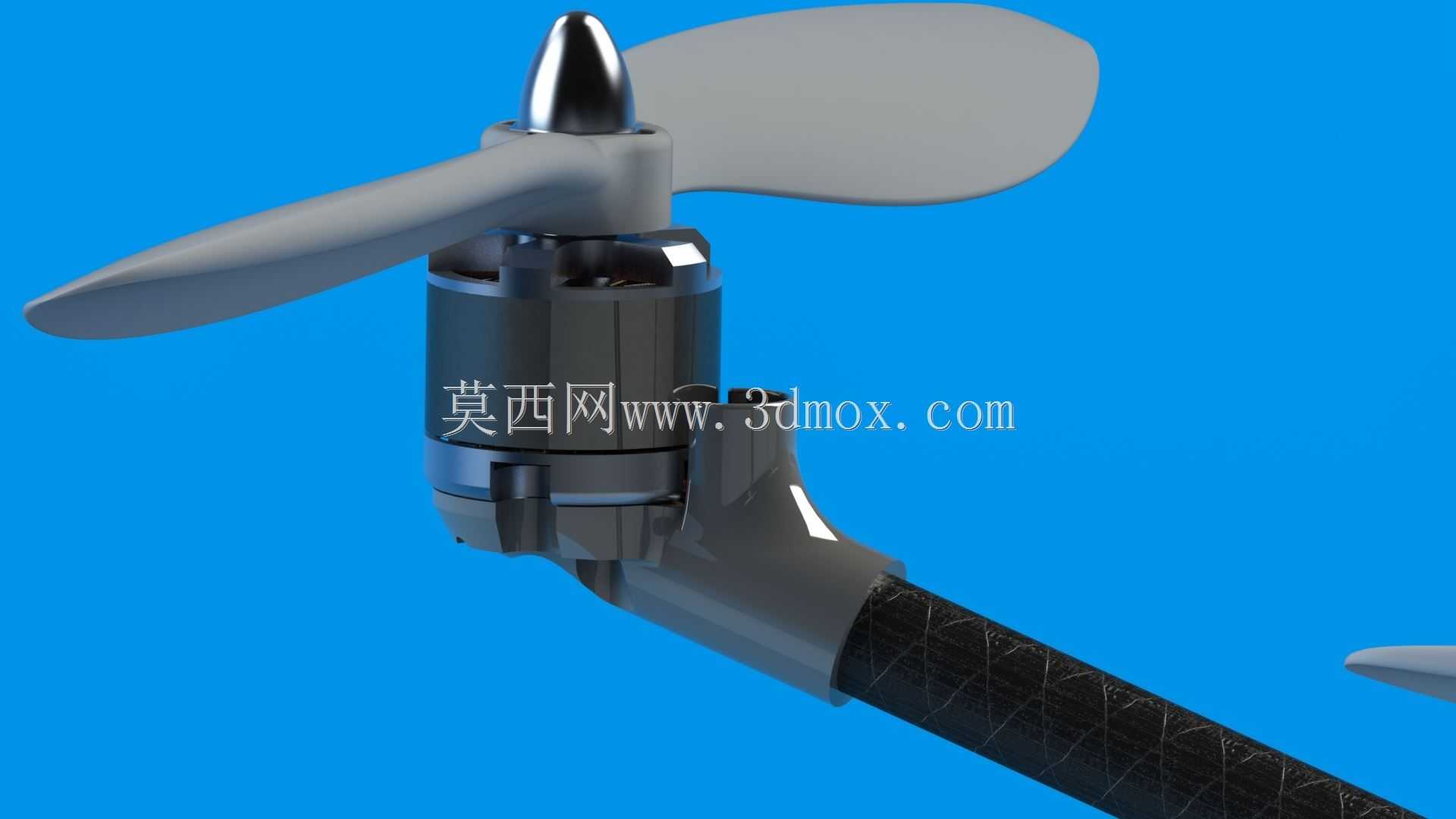

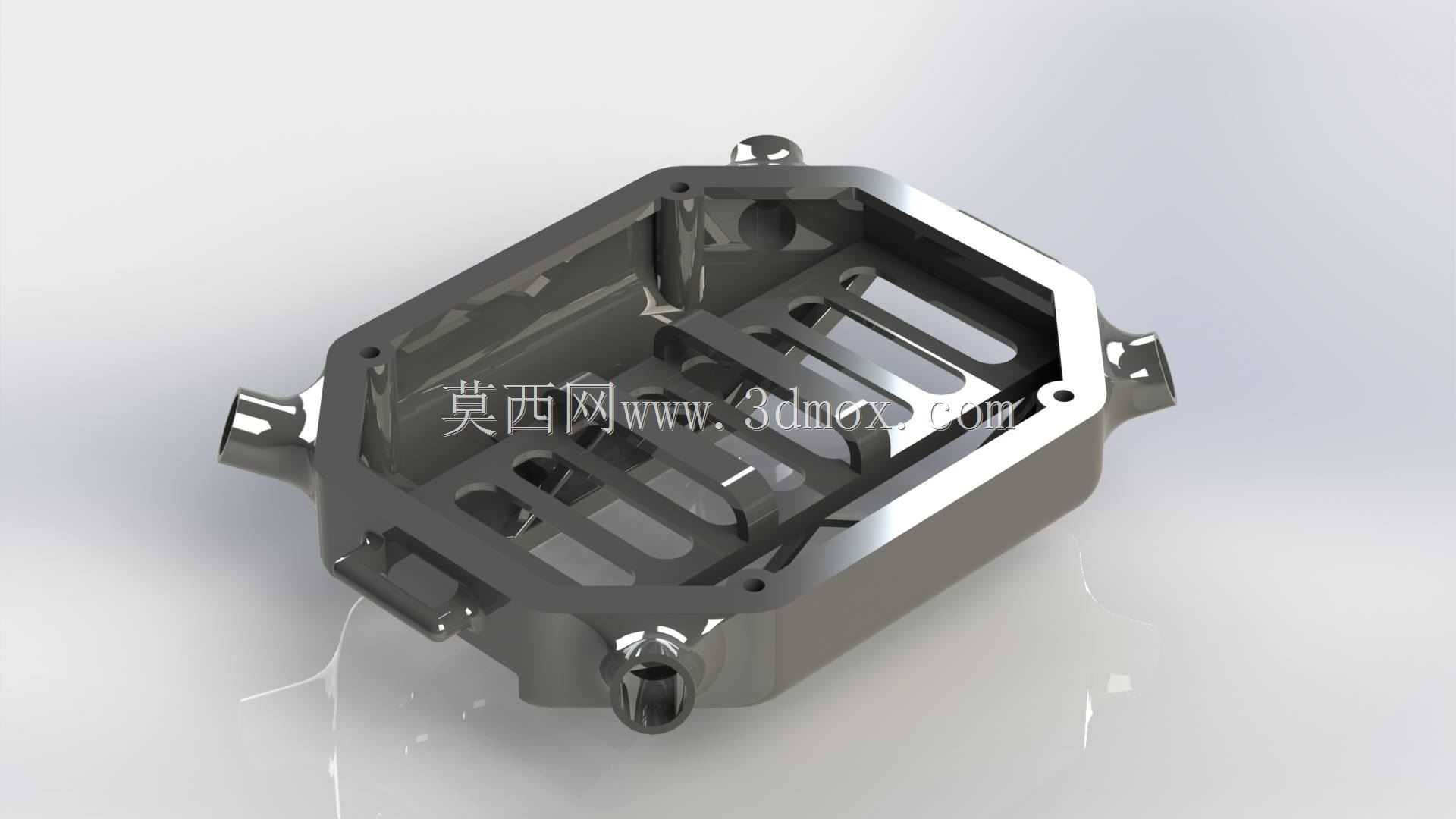

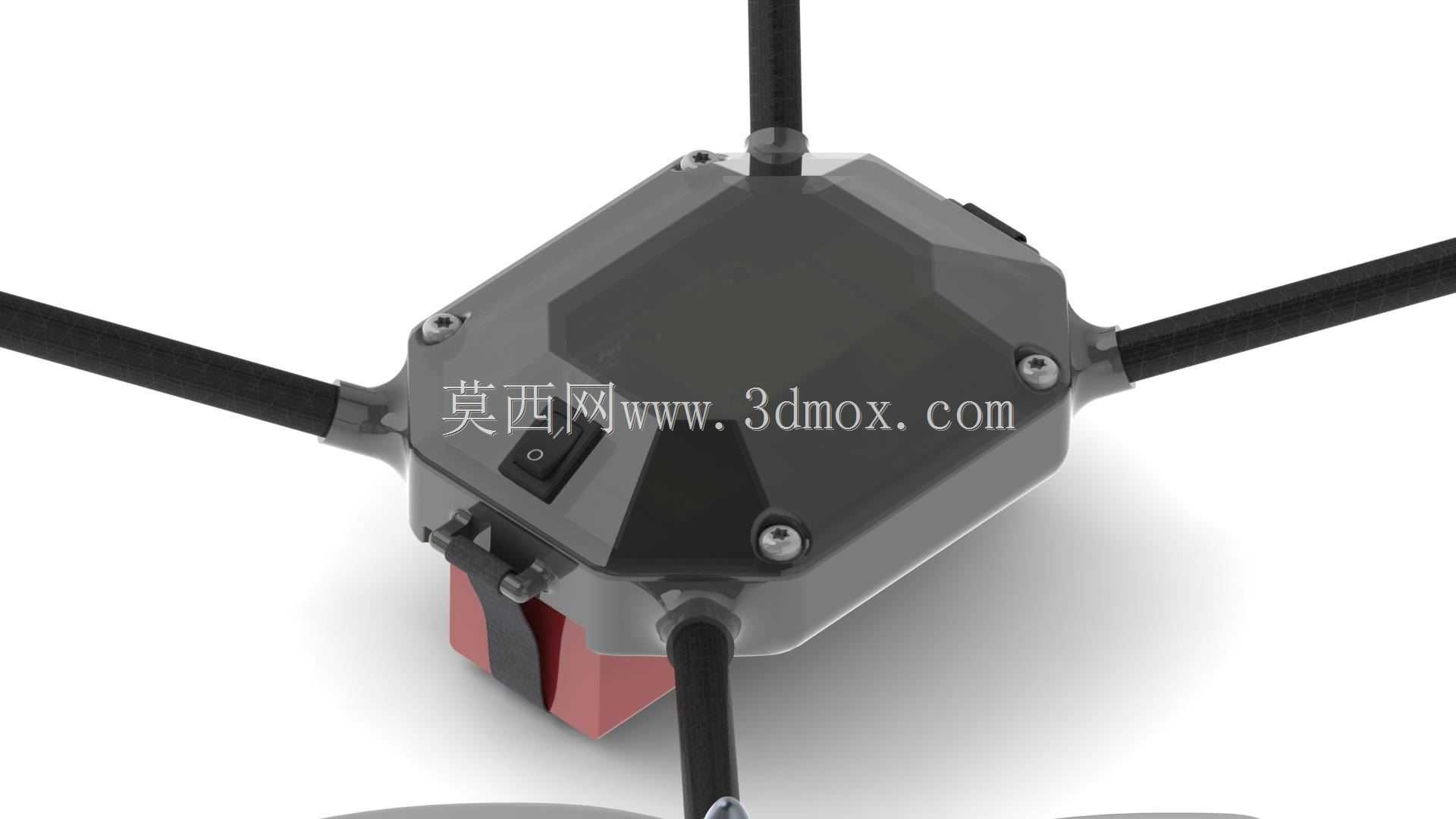

这款四旋翼飞行载具主要面向低空近距作业场景设计，可适配小型航拍、室内巡检、轻量载荷投递等日常使用需求，整体采用三件式快装结构设计，大幅降低了3D打印制作的门槛与组装难度，无需复杂的拼接工装即可完成整机装配。设计过程中充分考虑了电子元件的散热需求，将所有飞控、电调等核心电子元件全部集成布置在主机身腔体内部，同时在电机安装支架位置预留了专用导风通道，飞行过程中螺旋桨产生的下行气流可通过导管直接导入机身腔体内部，对持续工作的电子元件进行主动风冷散热，避免长时间飞行出现元件过热降频的问题，提升飞行过程的稳定性与可靠性。电池更换环节做了针对性的快拆优化，无需拆解主机身壳体，仅需打开机身底部的尼龙搭扣绑带即可快速完成电池的拆卸与更换，大幅缩减外场作业时的电池更换等待时间，提升连续作业效率。动力端适配920Kv规格的外转子无刷电机，电机安装位预留M3s规格的安装螺孔，适配直径16mm与19mm两种常见规格的螺旋桨安装，可根据实际载荷需求灵活选配不同尺寸的桨叶，兼顾续航能力与动力冗余。机臂部分采用直径12mm的碳纤维管材作为主体结构，单臂长度设定为200mm，在保证机臂结构强度、降低飞行过程中机臂震颤的同时，有效控制整机自重，整机包含动力电机、电子元件与动力电池在内的总重量仅1000余克，具备优秀的推重比表现。除主机身结构外，配套设计的快拆起落架与相机安装支架可直接通过3D打印制作，无需额外定制金属连接件，马达支架部分做了加厚处理，可承受电机高速运转产生的持续振动，避免长期使用出现结构开裂问题，整体安装边界紧凑，机臂展开后整机对角线尺寸控制在合理范围内，既可以在开阔室外场地稳定飞行，也可在空间相对局促的室内环境完成灵活机动动作，适配不同场景的使用需求。
