采石采矿用槽型托辊带式输送机结构

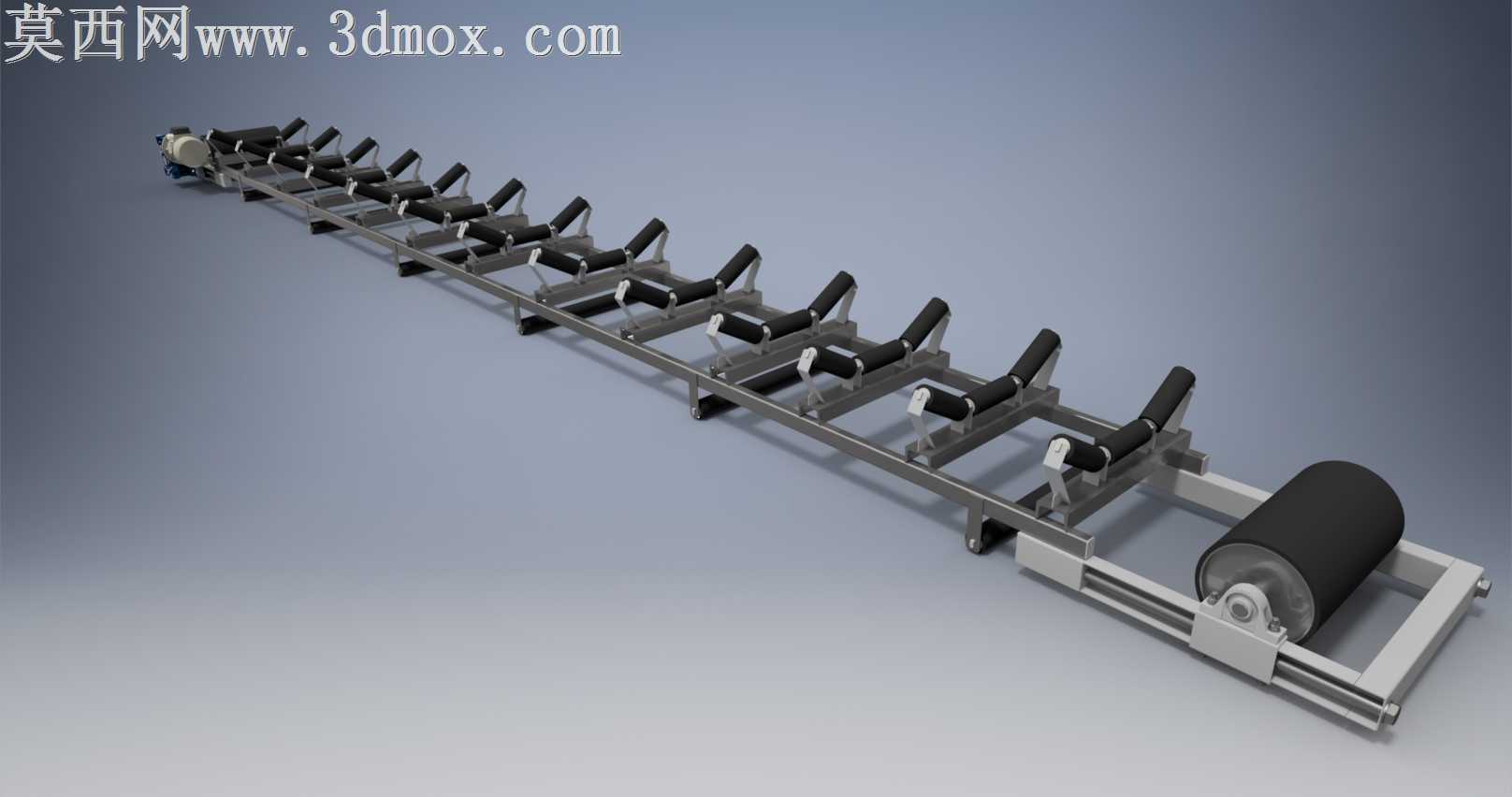

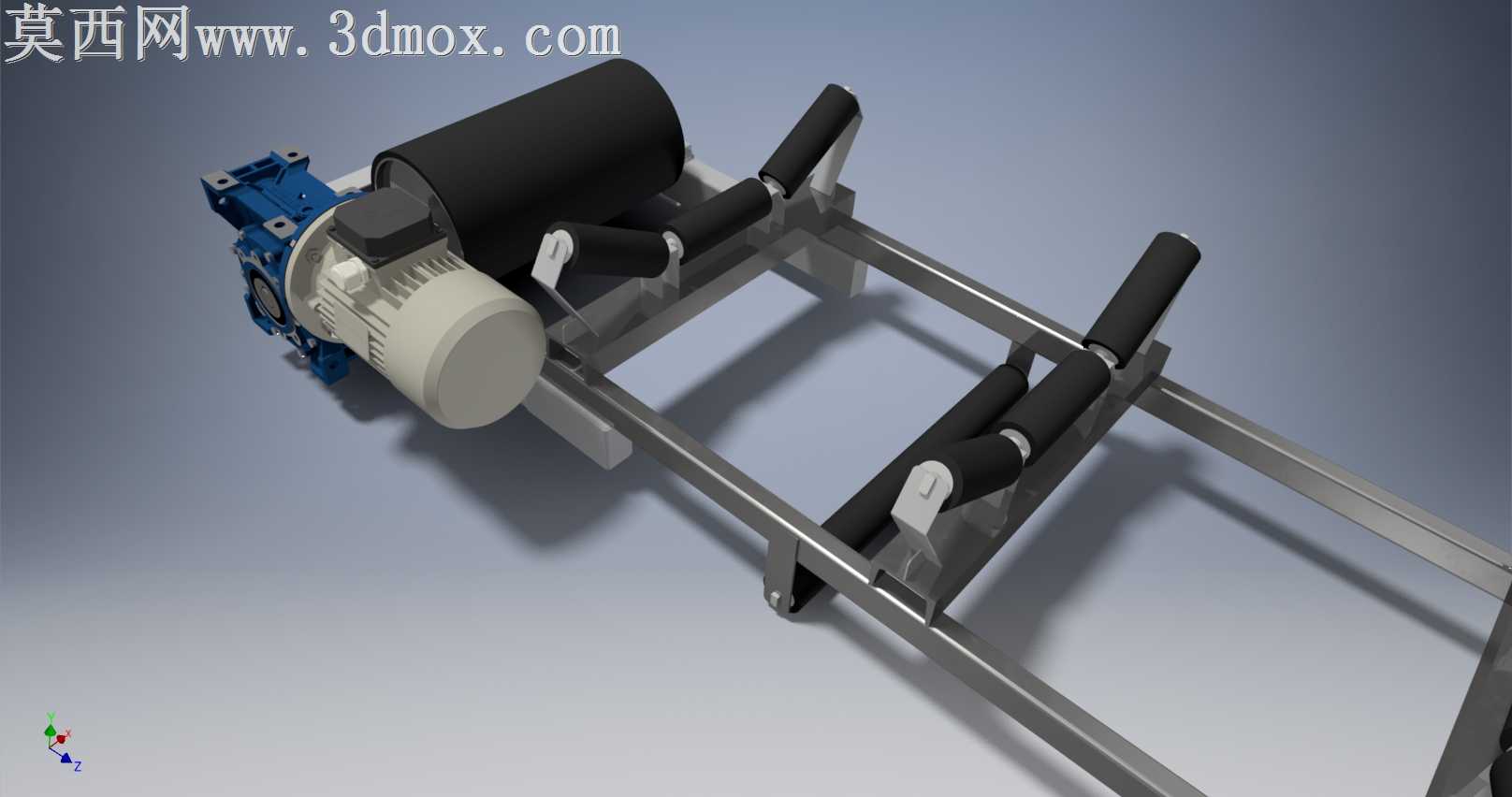

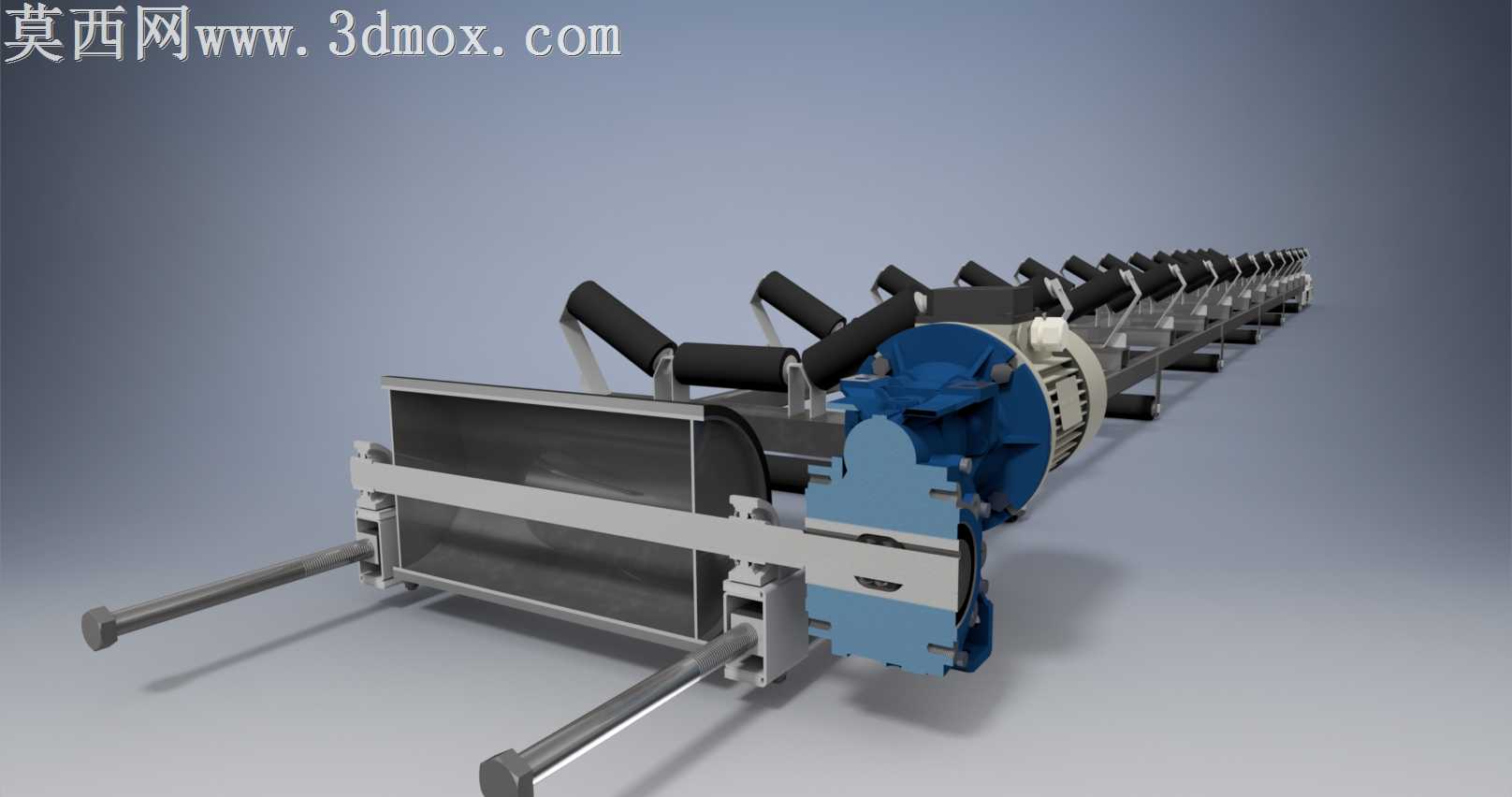

本模型为采石采矿场景应用的长距离带式输送机三维结构，采用Autodesk Inventor完成全参数化建模，配合渲染模块完成工业级效果呈现，完整还原了矿用输送机的核心结构组成。建模过程中首先搭建主体机架的基准框架，采用标准化型钢搭建纵向主梁与横向支撑结构，对每一处连接点位做了装配约束匹配，确保机架整体的结构刚性符合矿用重载输送的设计要求。模型重点还原了槽型托辊组的排布结构，沿输送方向等距布置多组三节式槽型托辊，托辊支架与机架采用螺栓连接的装配结构，槽型托辊的倾斜角度按照散料输送的通用设计角度设置，能够保证输送带承载散状矿石时形成稳定的槽型截面，避免物料撒漏。模型端部设置了传动滚筒结构，滚筒采用钢制筒体表面做包胶材质渲染处理，匹配对应的轴承座与张紧调节导轨结构，张紧导轨采用滑动副约束，可模拟现场调整输送带张紧度的功能。渲染阶段对不同部件做了差异化材质赋予：机架结构采用哑光深灰钢材材质，托辊表面采用光滑黑色橡胶材质，滚筒包胶层采用粗纹理黑色橡胶材质，金属加工面做了金属光泽的质感调整，背景采用渐变灰的工业渲染背景，突出设备整体的结构轮廓。设计思路围绕采石场散料输送的实际工况展开，整体结构采用模块化排布，托辊组的间距按照矿石输送的载重要求设置，端部张紧结构采用丝杠调节式设计，能够适配长距离输送带的伸长量补偿需求，模型完整保留了各部件的装配层级，可直接用于结构展示、方案汇报或后续的工程图导出参考，各部件之间的装配关系清晰，无干涉结构，符合矿用带式输送机的常规设计规范。
