五辐星形汽车改装合金轮毂结构设计

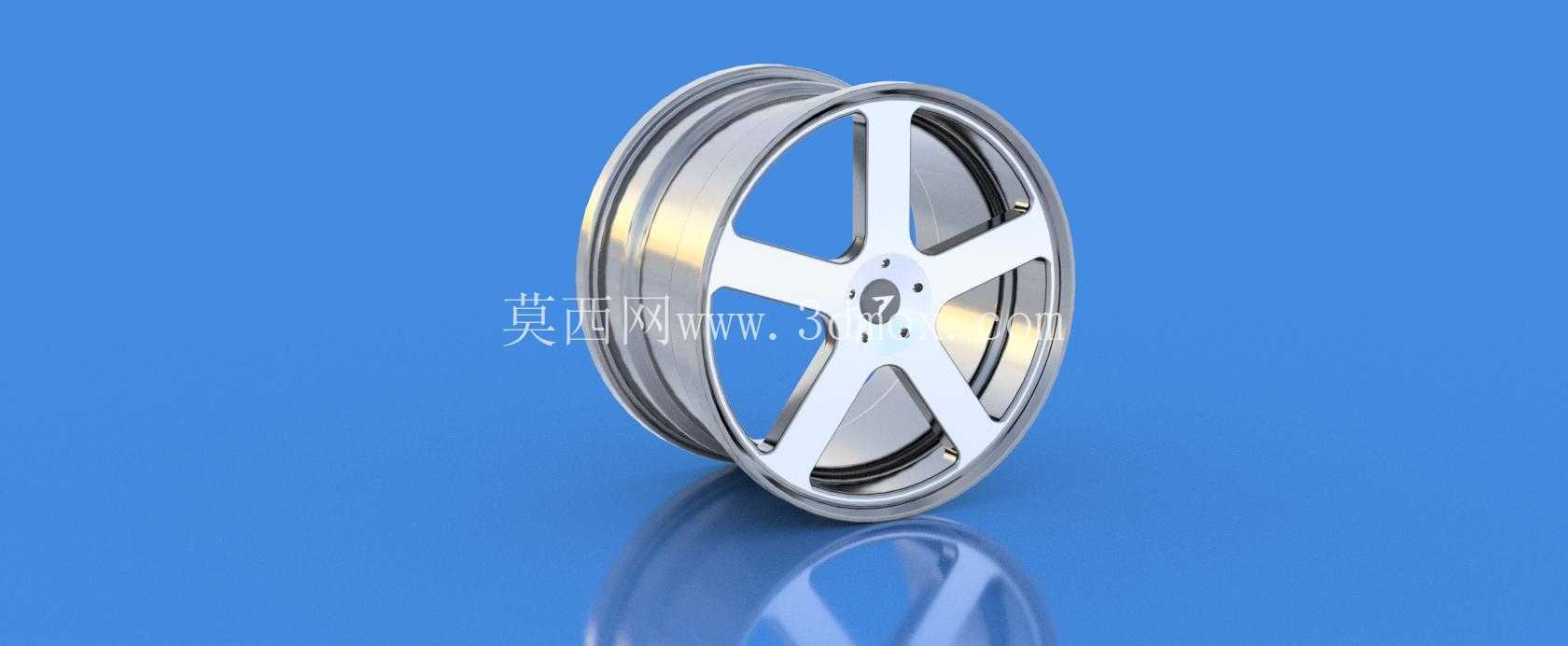

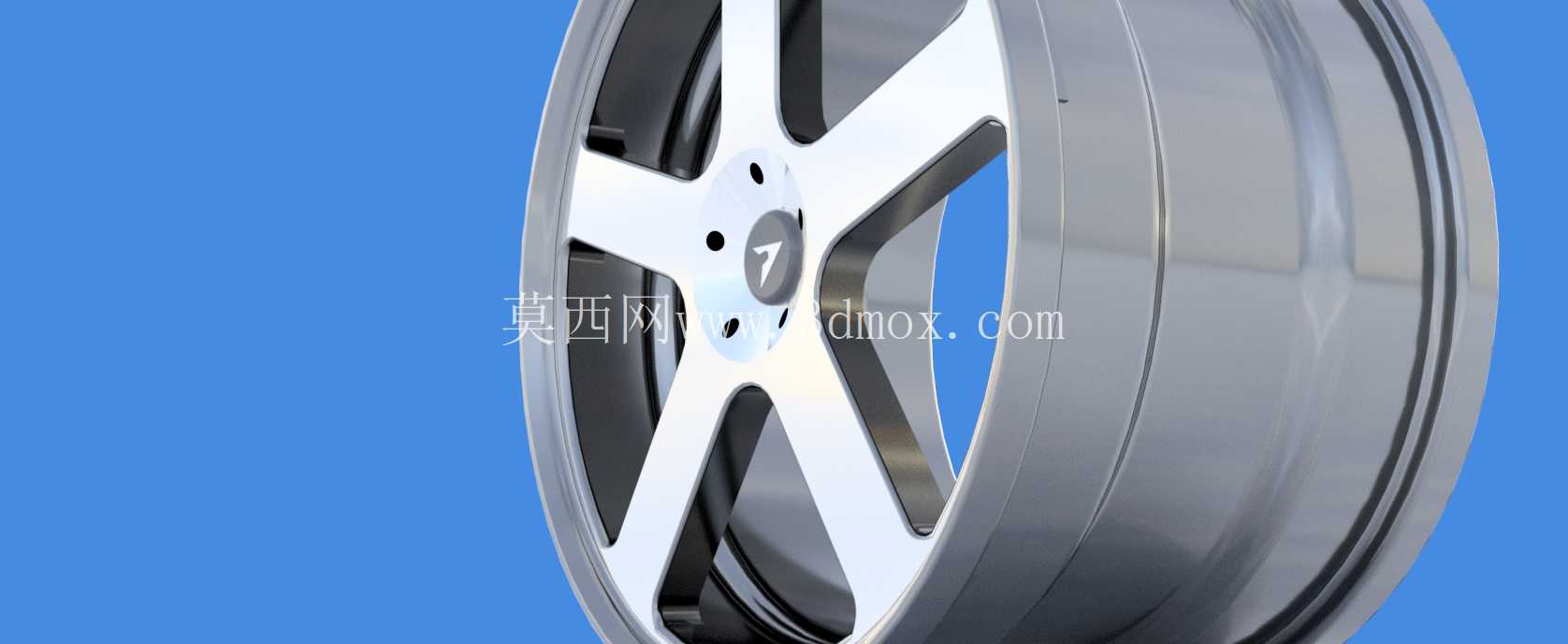

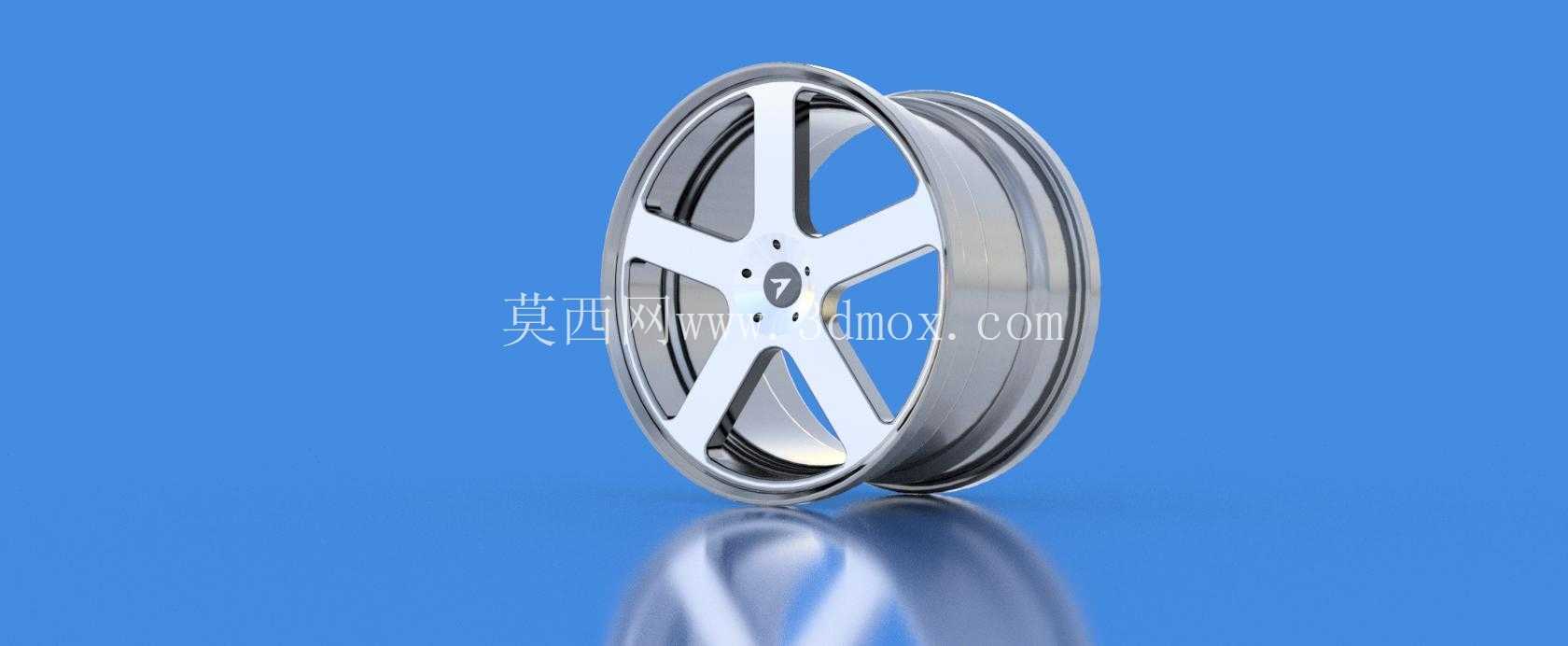

　　这款五辐星形轮毂的设计，首先围绕乘用车改装场景的实际使用需求展开，区别于常规四辐轮毂的结构逻辑，五根辐条采用等夹角放射式布局，单根辐条做了内凹式切面处理，既能够在车辆行驶过程中为刹车系统预留足够的散热气流通道，也能在视觉上呈现更具张力的运动质感。从安装边界来看，轮毂的中心定位孔严格匹配乘用车常规轴头尺寸，周边的螺栓孔位按照标准PCD节圆直径排布，安装面的平面度公差控制在0.05mm以内，能够保证装车后与轴头完全贴合，避免高速行驶时出现轮圈抖动的问题。

　　轮辋部分采用深槽式结构设计，胎圈座的角度按照乘用车轮胎的标准匹配值设置，能够保证轮胎安装后与轮辋紧密贴合，在轮胎充气、行驶过程中不会出现脱圈风险，轮缘位置做了加厚圆弧处理，能够在车辆经过坑洼路面时，降低轮胎胎侧被轮辋硌伤的概率，同时也能减少轮缘受外力冲击变形的可能。从结构强度设计角度，辐条与轮辋的连接位置做了大圆弧过渡，避免应力集中导致的辐条断裂问题，辐条背面做了不等厚的减重处理，在保证整体结构强度满足乘用车行驶载荷要求的前提下，尽可能降低轮圈自身的转动惯量，减少车辆起步、制动时的动力损耗，也能在一定程度上降低悬挂系统的非簧载质量，提升车辆的操控响应表现。

　　轮毂中心的装饰盖安装位采用卡扣式结构，尺寸匹配通用改装轮毂盖规格，用户可以根据自身需求更换不同标识的装饰盖，不需要额外修改安装结构。在实际应用场景中，这款轮毂适配多数紧凑型、中型家用轿车的改装需求，既可以用于日常街道行驶的车辆外观升级，也能够满足轻度赛道体验的强度要求，轮辋的宽度参数经过匹配计算，能够兼容对应规格的街胎与半热熔轮胎，不需要额外加装偏距垫片就能避开多数车辆的原厂刹车卡钳，减少改装过程中的适配工作量。

　　设计过程中针对辐条的受力情况做了载荷模拟，在承受车辆满载时的垂直载荷、过弯时的侧向载荷以及制动时的扭矩载荷时，辐条的最大应力值远低于铝合金材料的屈服强度，能够保证长期使用的结构可靠性，轮辋部分的气密性设计也满足无内胎轮胎的使用要求，不需要额外加装内胎就能正常使用。轮毂表面的造型线条流畅，辐条表面的平面与弧面过渡自然，既方便后续做抛光、烤漆或者电镀等表面处理，也能减少行驶过程中空气在轮辐表面形成的乱流，一定程度上降低行驶风阻。从安装适配的细节来看，轮毂的中心孔预留了变径圈的安装空间，对于不同中心孔尺寸的车型，可以通过加装对应尺寸的变径圈实现完美适配，不需要对轮毂本体做二次加工，螺栓孔的沉台深度也匹配常规轮毂螺栓的安装长度，避免出现螺栓过长顶坏轴头或者过短啮合不足的安全隐患。
