可3D打印呼吸器阀门面罩组件设计

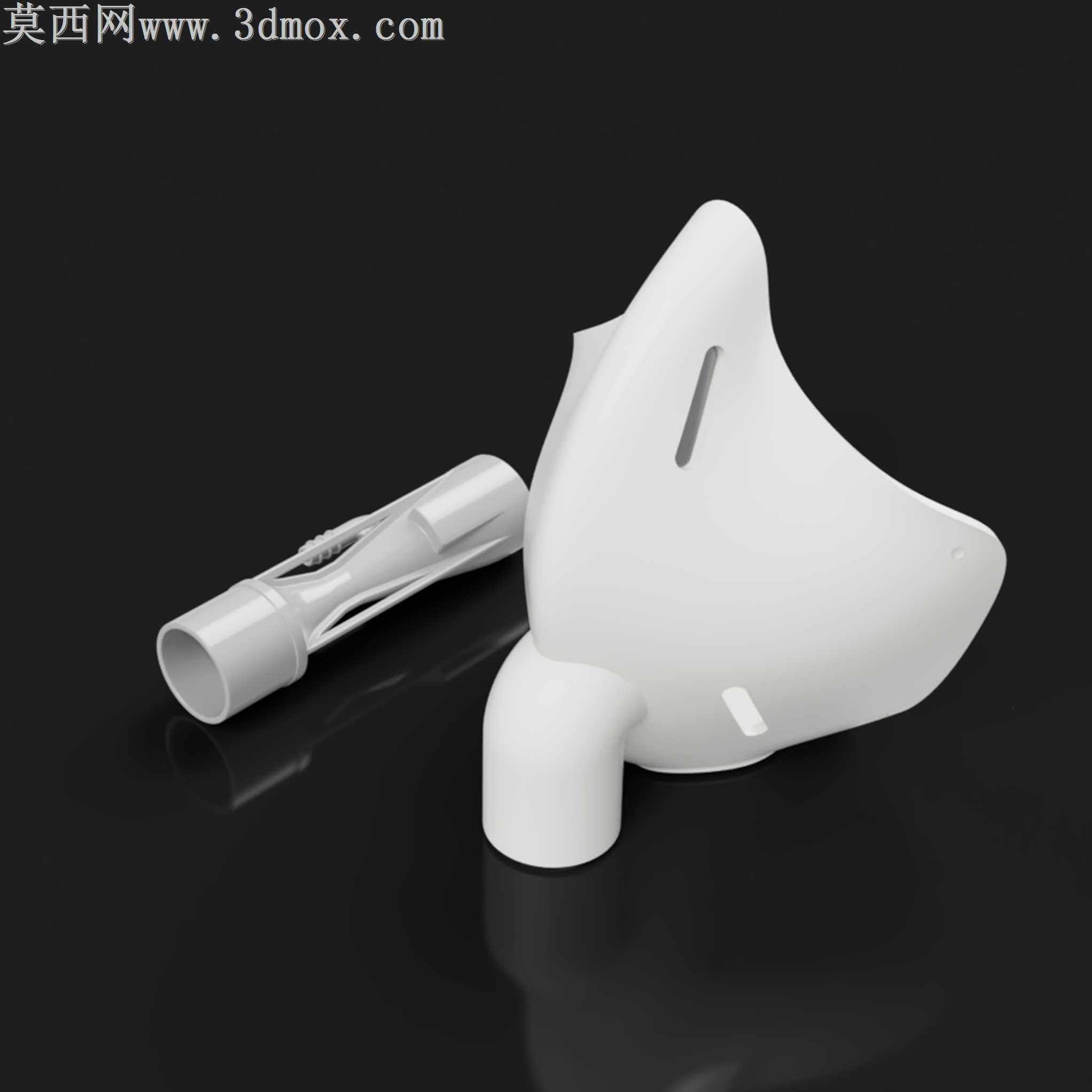

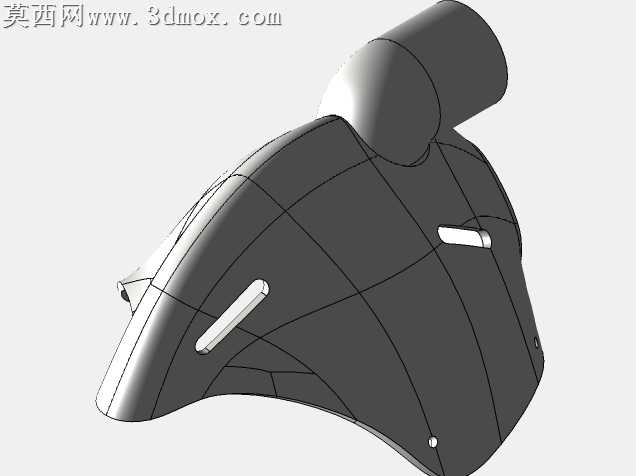

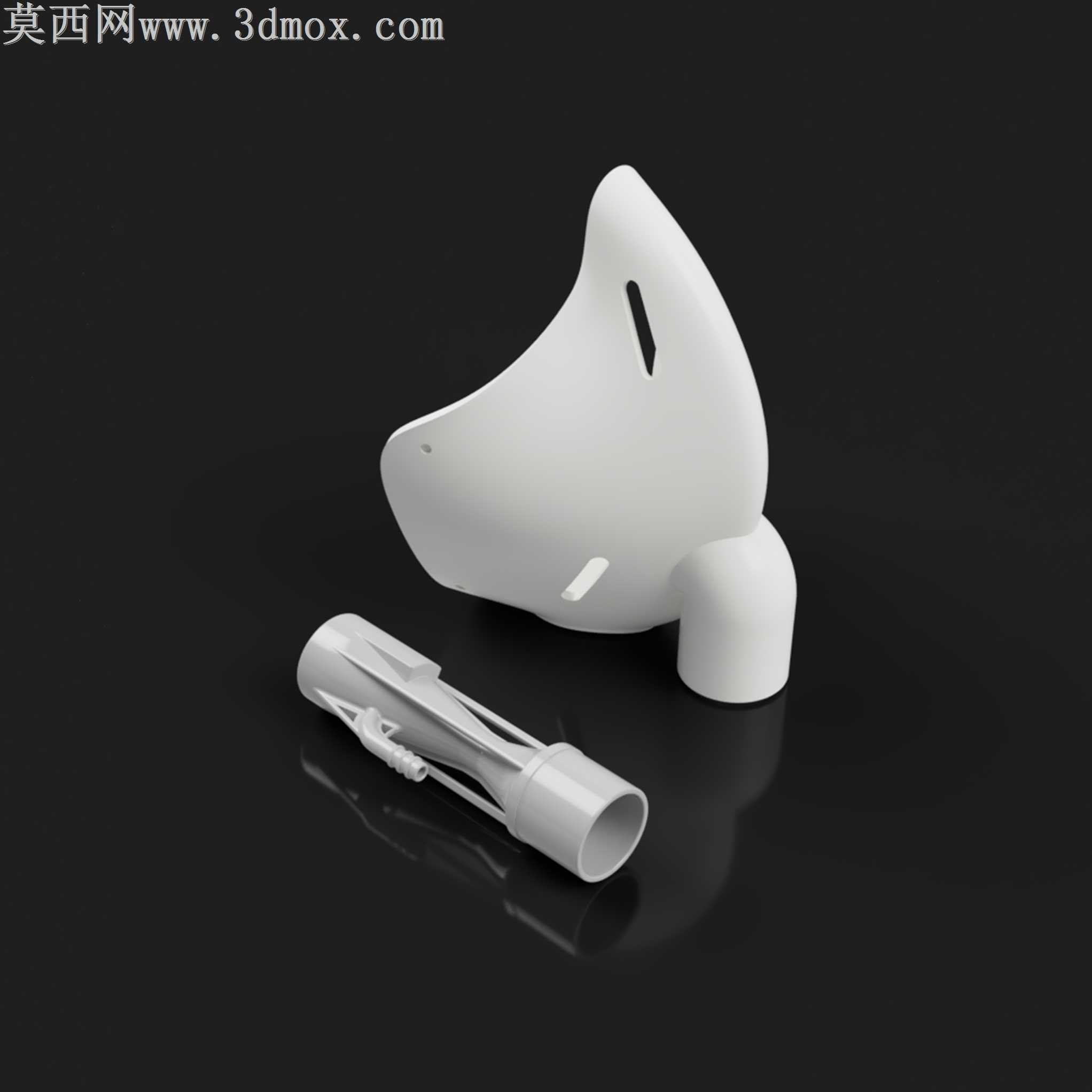

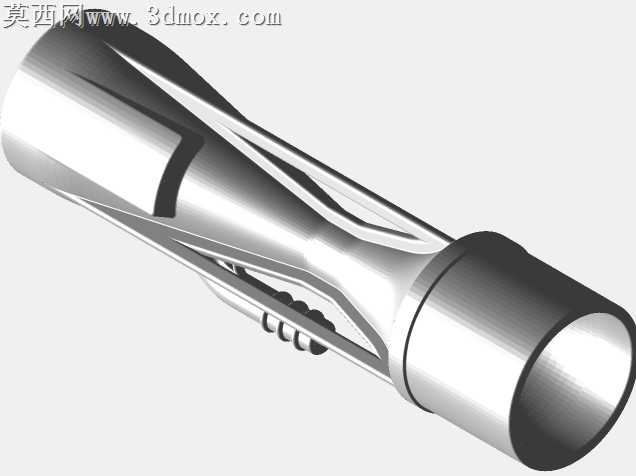

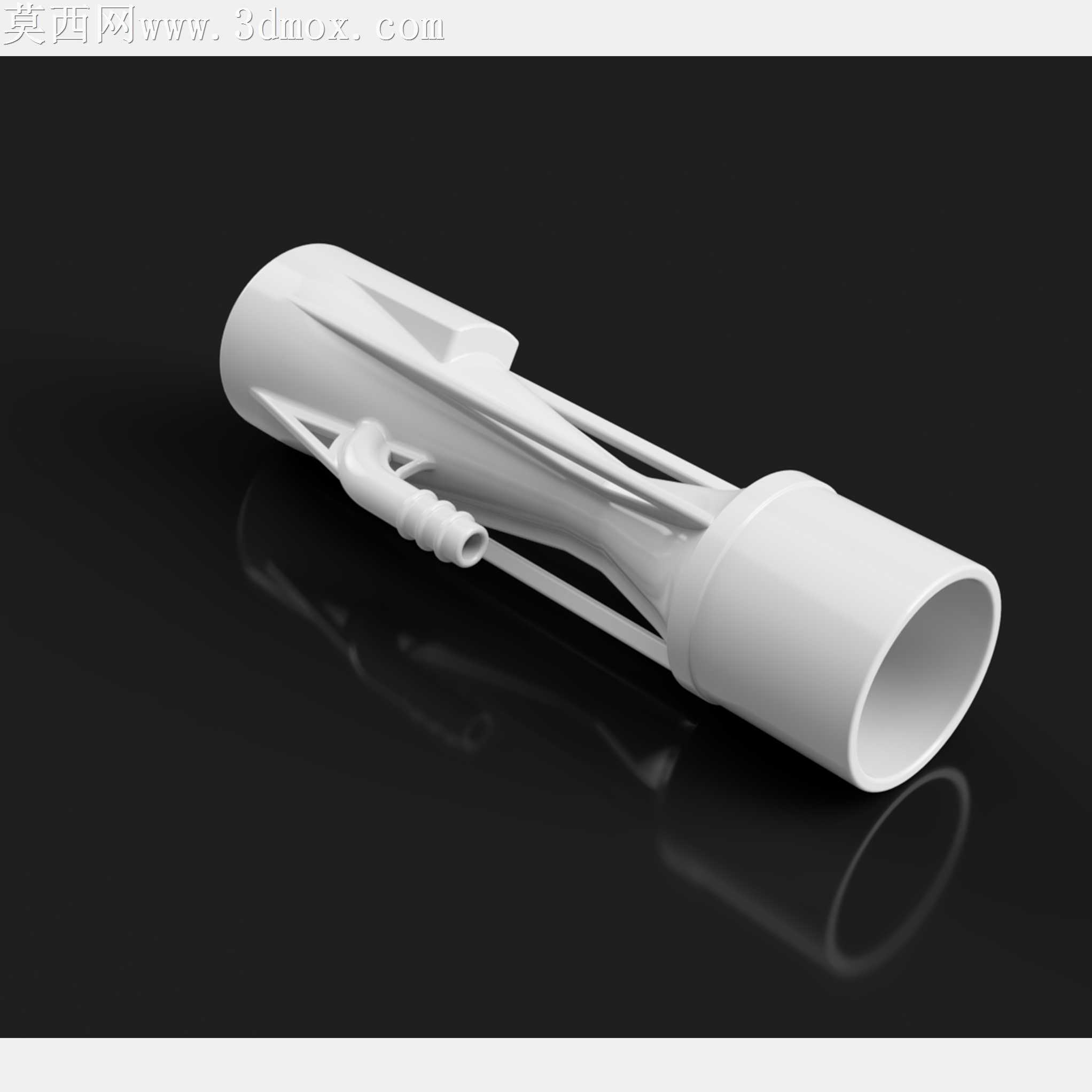

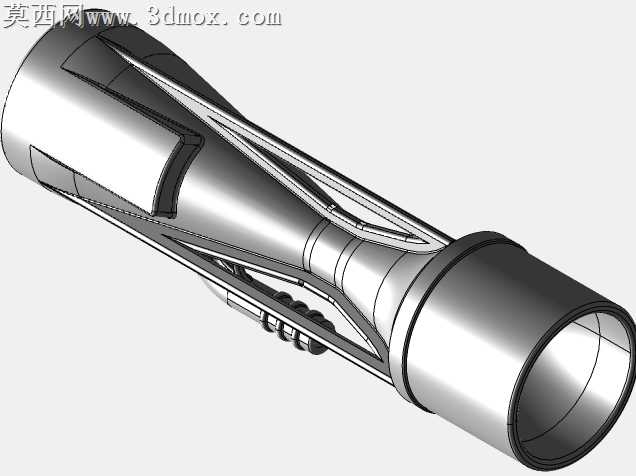

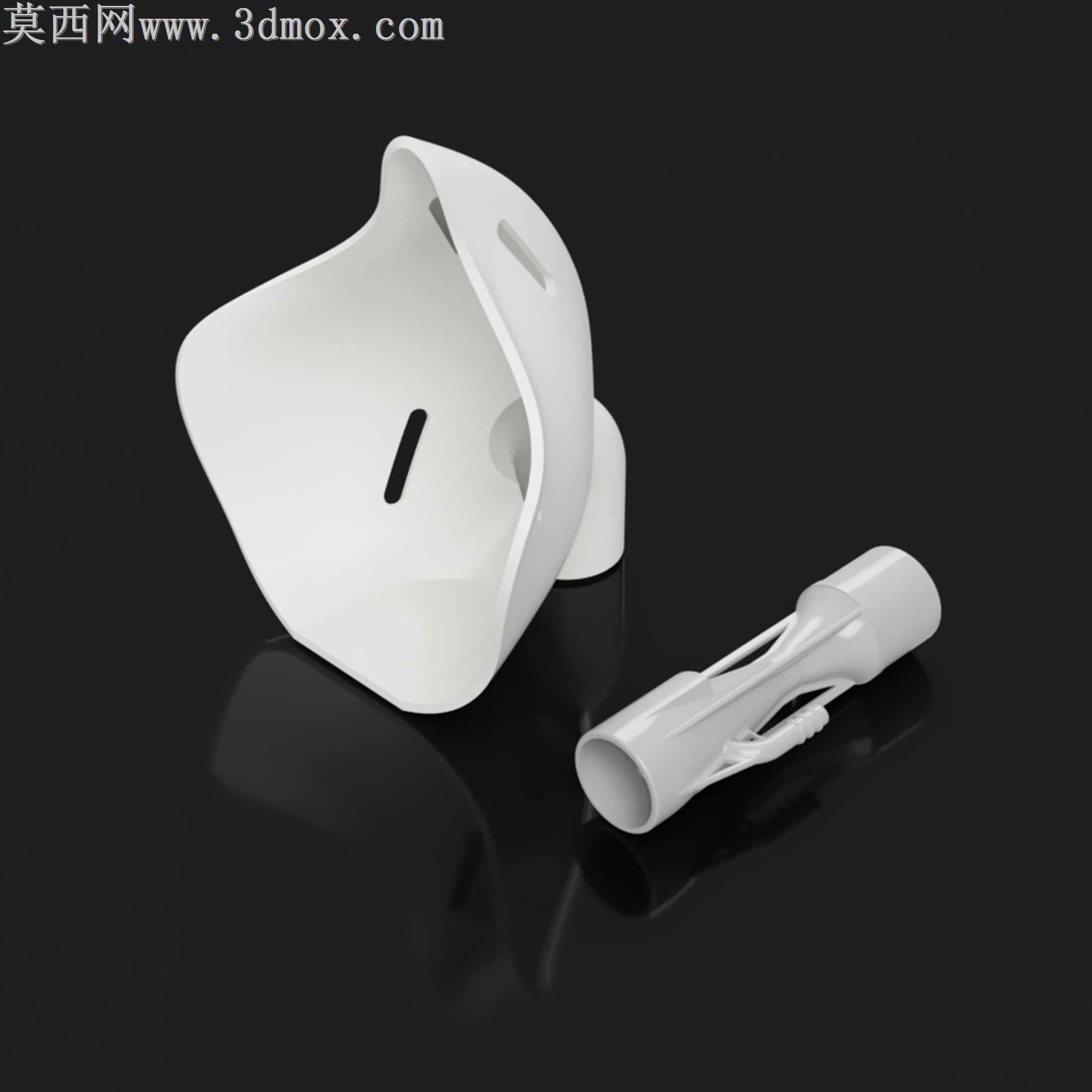

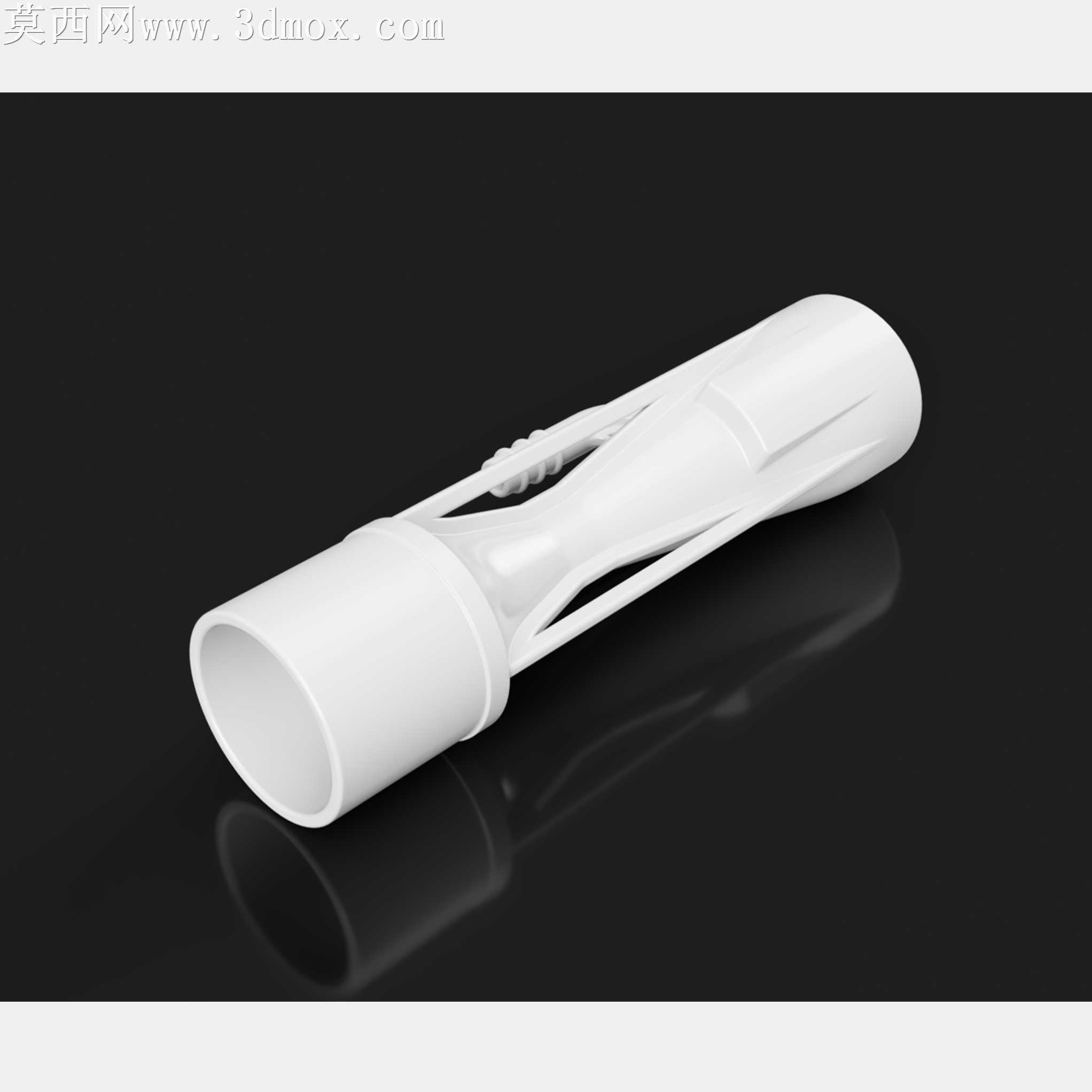

该作品为面向应急防疫场景设计的可3D打印呼吸器阀门与面罩适配组件，整体建模过程围绕FDM熔融沉积成型的工艺特性展开，在三维建模阶段对所有结构做了打印适配优化：首先将整体壁厚统一控制在1.8-2.2mm区间，既保证打印成品的结构强度，又避免壁厚过大导致的打印翘曲、耗材浪费问题，同时对所有转角位置做了R1.5-R3mm的圆角过渡处理，消除打印过程中的应力集中点，避免层间开裂。模型的气流通道采用等径渐变的流线型结构设计，从面罩连接端的大口径接口逐步收窄至阀门出气端，内壁做了连续顺滑的曲率处理，没有突兀的截面突变，能够有效降低呼吸气流通过时的阻力，提升佩戴使用时的呼吸顺畅度。组件侧面集成了一体式的管路连接接头，接头位置设计了多道环形凸起的防脱结构，无需额外安装紧固件即可实现与外接供氧管路、过滤组件的紧密连接，避免使用过程中出现管路脱落、漏气的问题。建模阶段对所有装配贴合面做了0.2mm的公差预留，确保3D打印完成后各部件可以直接插拔装配，无需二次打磨、修配即可达到合格的密封配合精度。渲染阶段采用哑光白色医用级塑料材质模拟实际打印成品的质感，搭配纯黑反光背景突出模型的整体轮廓与结构细节，通过三点布光方案清晰展现模型表面的加强筋布局、接口结构与曲面过渡效果，让观看者可以直观了解成品的外观形态。整体结构采用无支撑或少支撑的设计思路，将模型的摆放打印角度做了优化，大部分悬空结构的倾斜角度都大于45度，打印时无需添加大量支撑结构，既减少了后期支撑拆除的工作量，也避免支撑拆除后在模型表面留下明显瑕疵，降低了普通用户的打印门槛，即使是入门级桌面3D打印机也可以顺利完成打印制作。设计初衷是面向公共卫生应急场景下的呼吸配件短缺问题，模型结构经过简化优化，没有复杂的异形曲面与精密装配结构，普通用户使用常规PLA、PETG等通用打印耗材即可完成制作，可作为应急情况下的呼吸防护配件使用，适配常规规格的面罩主体，实现呼吸气流的单向导通与过滤功能。
