可打印呼气末正压PEEP医疗阀结构设计

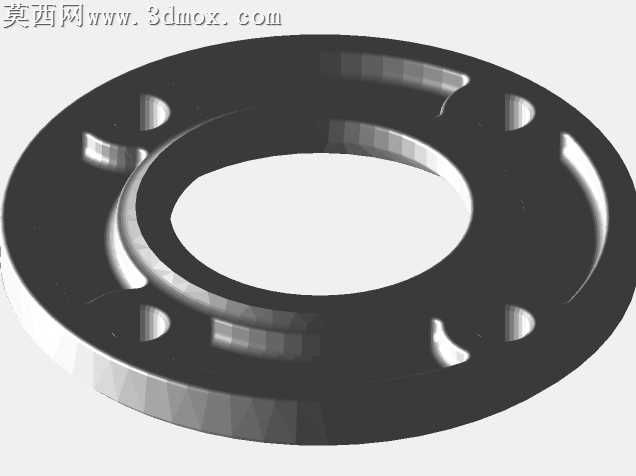

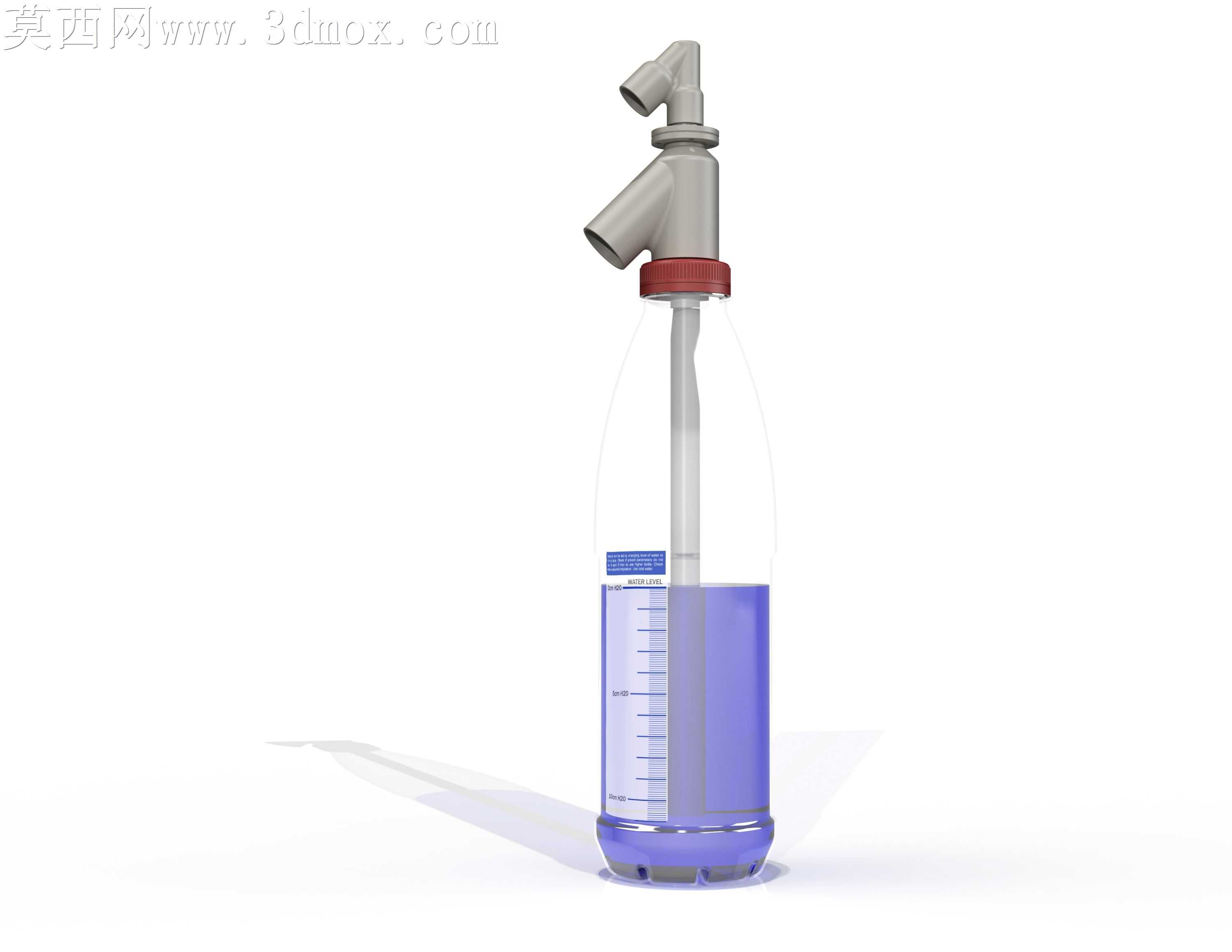

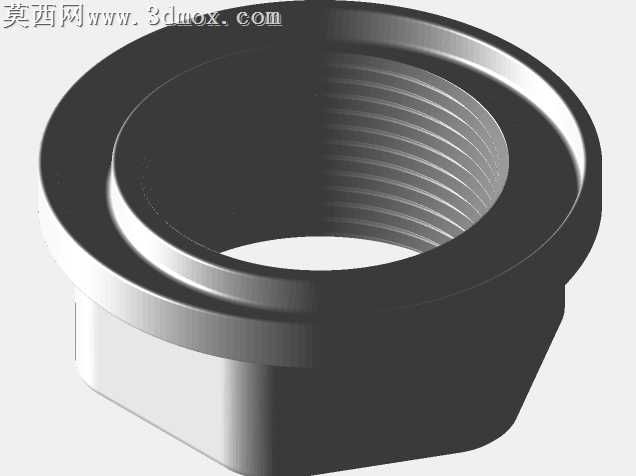

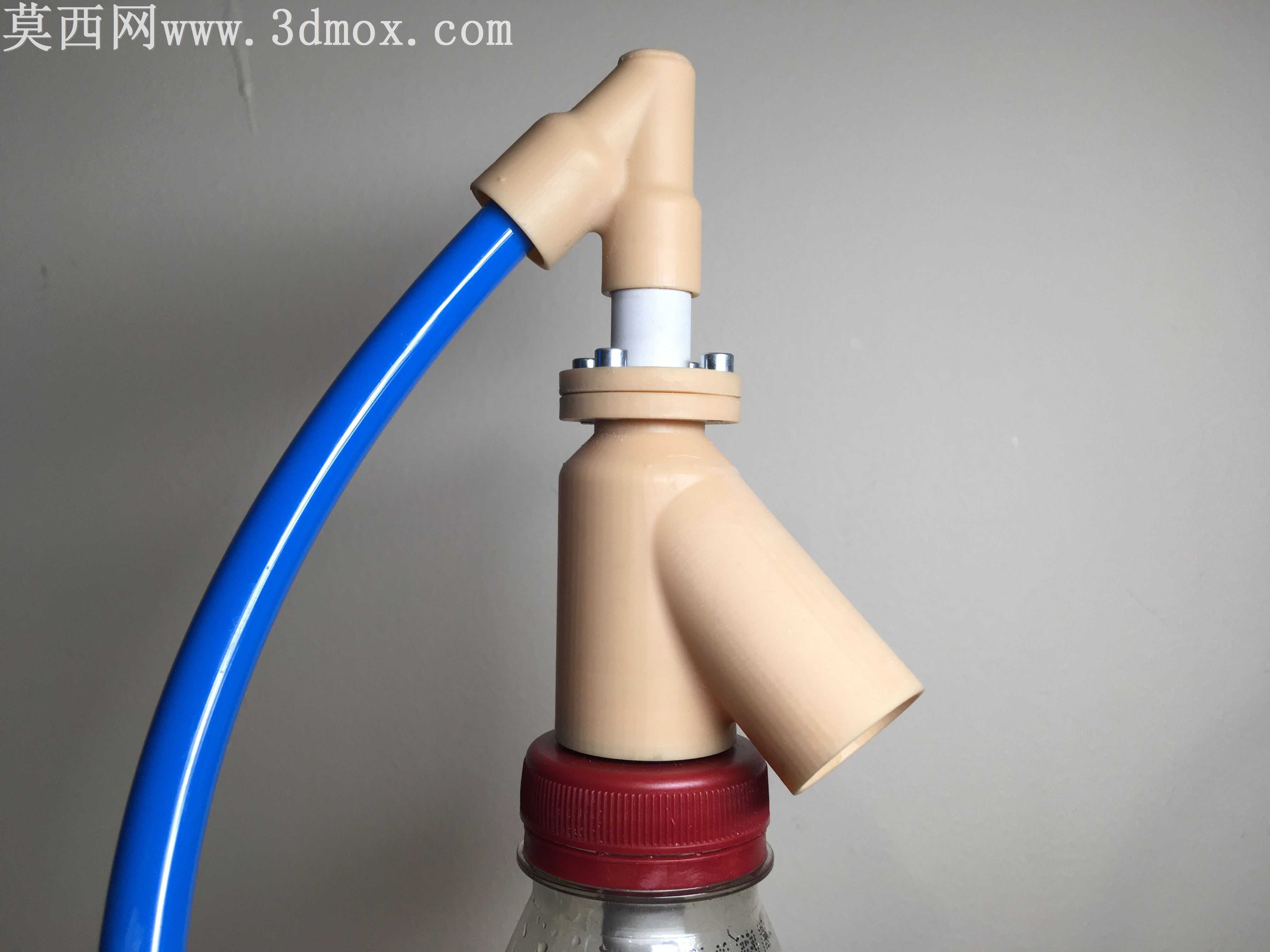

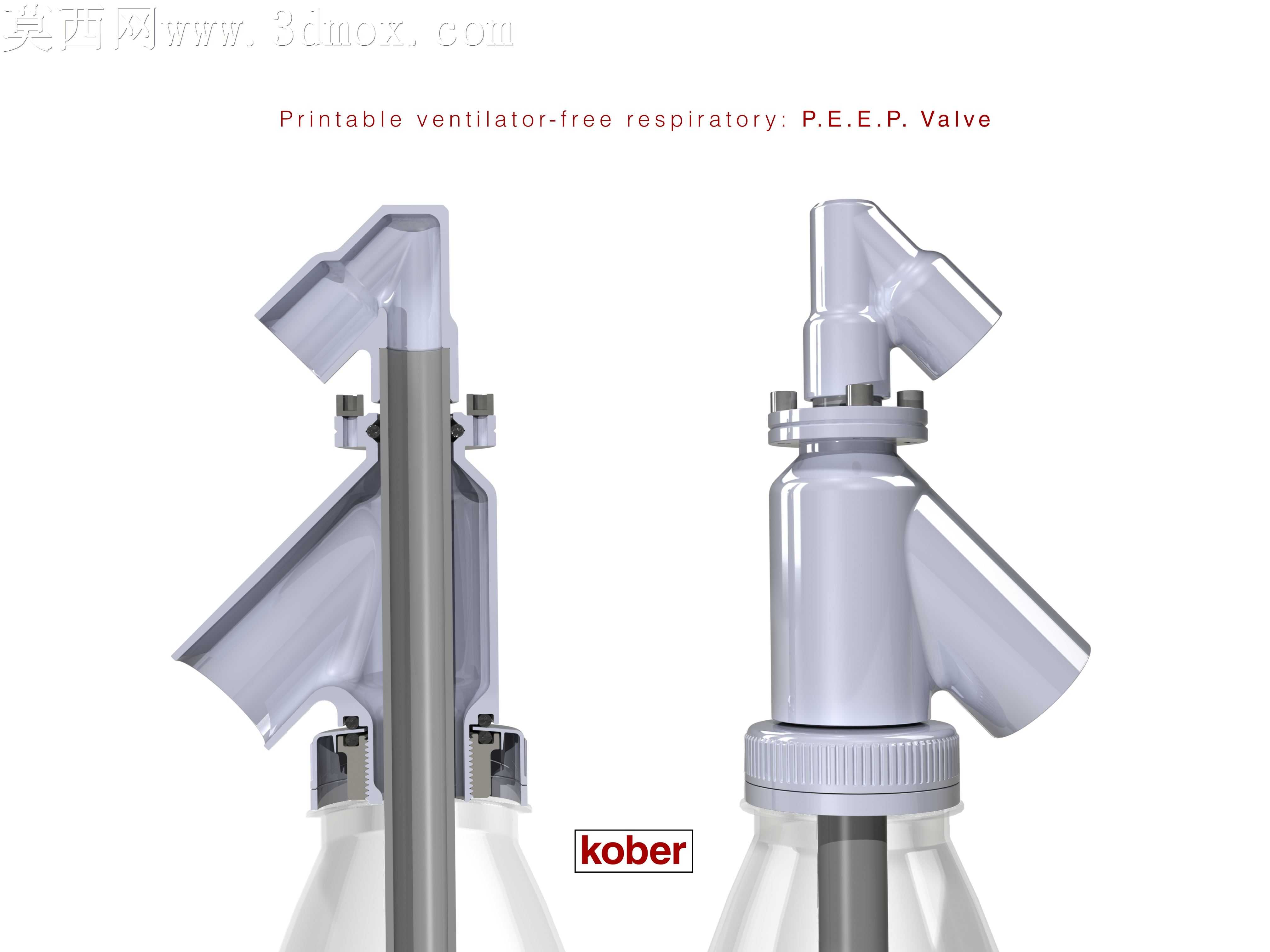

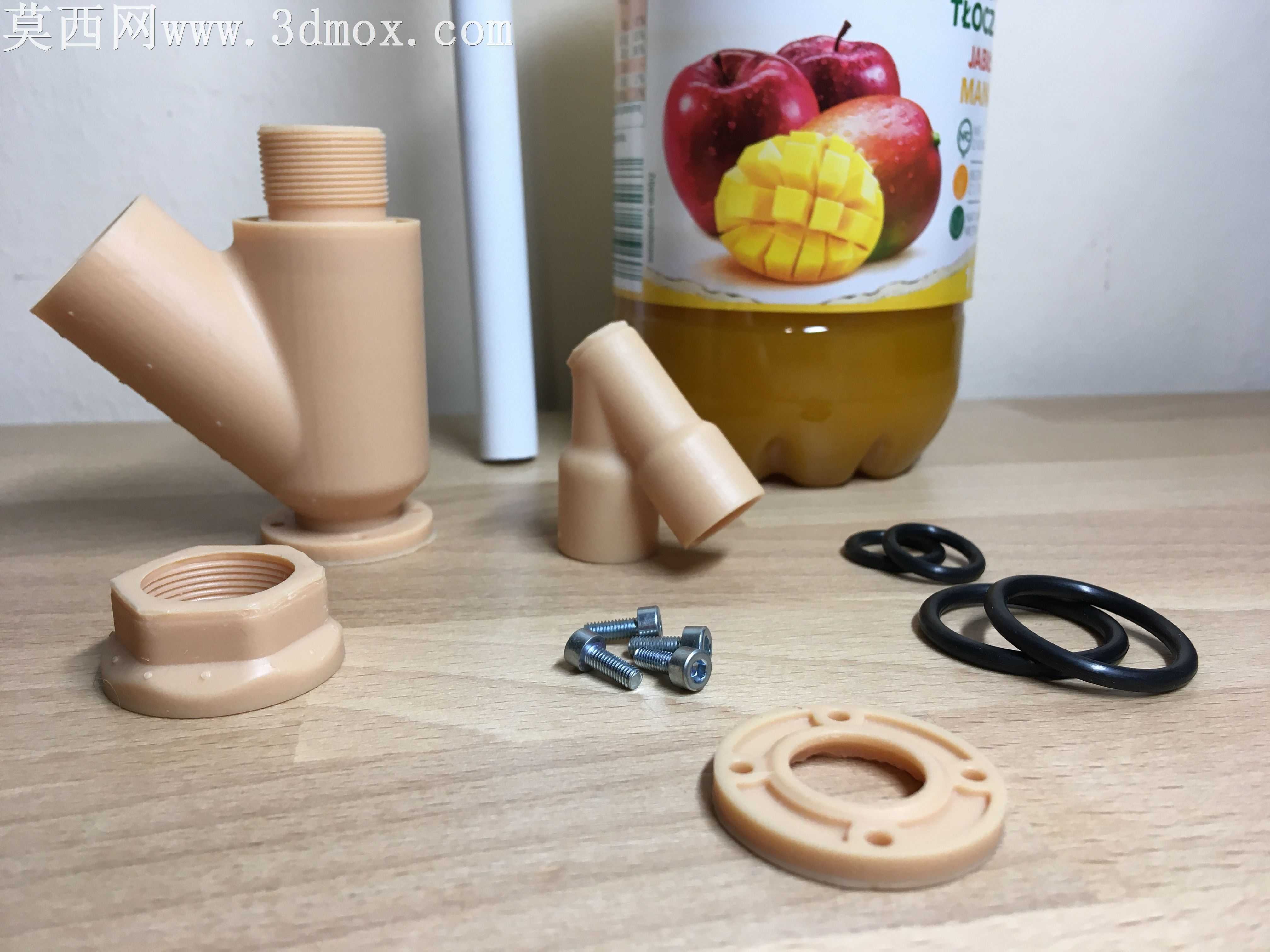

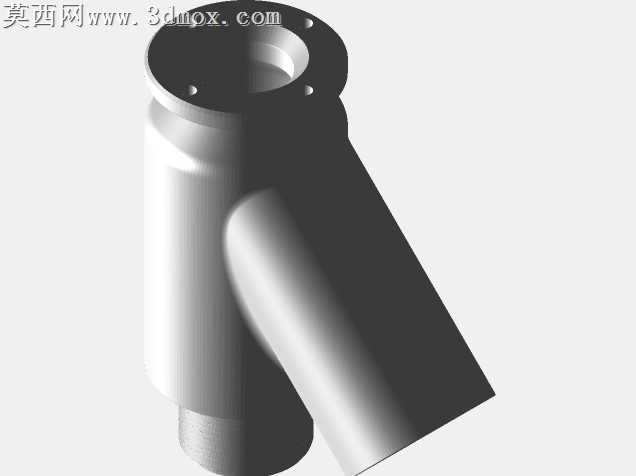

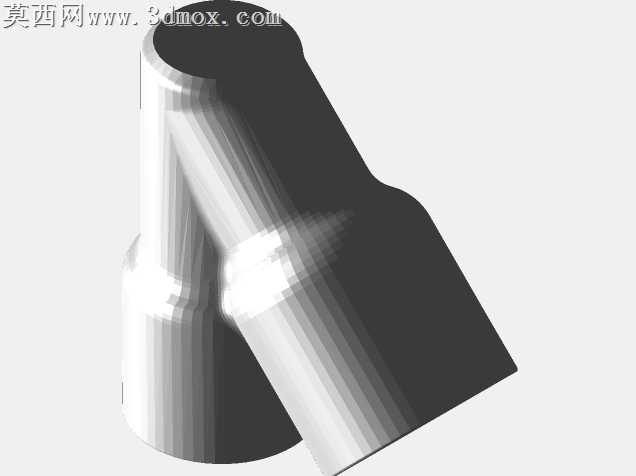

本作品为适配无呼吸机场景的可打印呼气末正压PEEP阀三维设计，建模阶段严格遵循流体力学静压力计算公式P=ρgh的核心原理，将厘米水柱压力单位转化为直观的液柱高度结构参数，确保阀件压力控制精度满足临床呼吸支持的基础要求。整体建模采用自顶向下的装配设计思路，首先完成主流道腔体的基础曲面构建，依次拆分出进气接口、呼气支路、调压腔体、瓶体连接端四个核心功能模块，各模块间的装配间隙预留0.2mm的3D打印公差，避免FDM打印工艺下的装配干涉问题。结构设计上采用角式三通流道布局，主流道垂直贯通用于连接呼吸管路与储液瓶，侧支呼气通路做30°倾角导流处理，减少呼气气流的紊流阻力，调压旋钮部位设计周向防滑齿纹结构，无需额外支撑即可完成打印成型，同时满足手动调压的操作摩擦力需求。材质与渲染阶段，针对不同功能部件匹配对应材质属性：主体阀件采用医用级哑光塑料材质，调整粗糙度参数至0.3模拟注塑PC材质的磨砂质感，金属紧固件采用抛光不锈钢材质，添加细微环境反射效果还原金属件的冷冽质感，透明储液瓶部分调整折射率至1.49模拟PET透明材质的透光效果，渲染时采用45°柔光打光方案，既清晰展示阀件的剖面内部结构，也完整呈现外部装配形态。设计过程中充分考虑3D打印的工艺适配性，所有悬空结构均设计为45°以上自支撑角度，内部流道做圆角过渡处理避免打印残留支撑碎屑堵塞气路，密封部位采用锥面过盈配合结构，无需额外橡胶密封圈即可实现基础气密封效果，同时兼顾应急场景下的快速制作与组装需求，无需专业加工设备即可通过桌面级3D打印机完成成品制作，可作为呼吸机故障时的应急安全保护阀，也可适配湿化器的压力控制场景使用。
