液压驱动蛤壳式工业闸阀结构设计

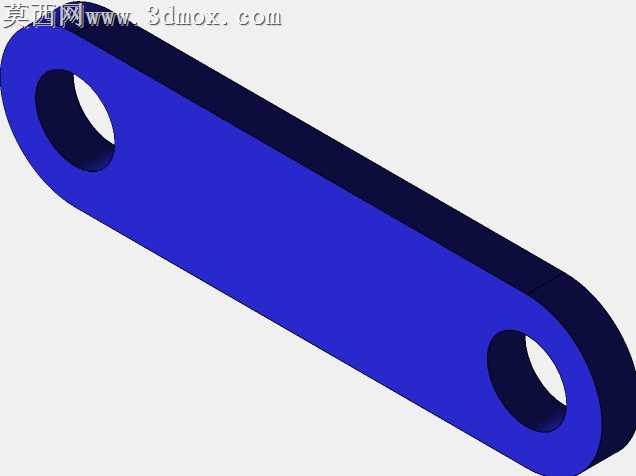

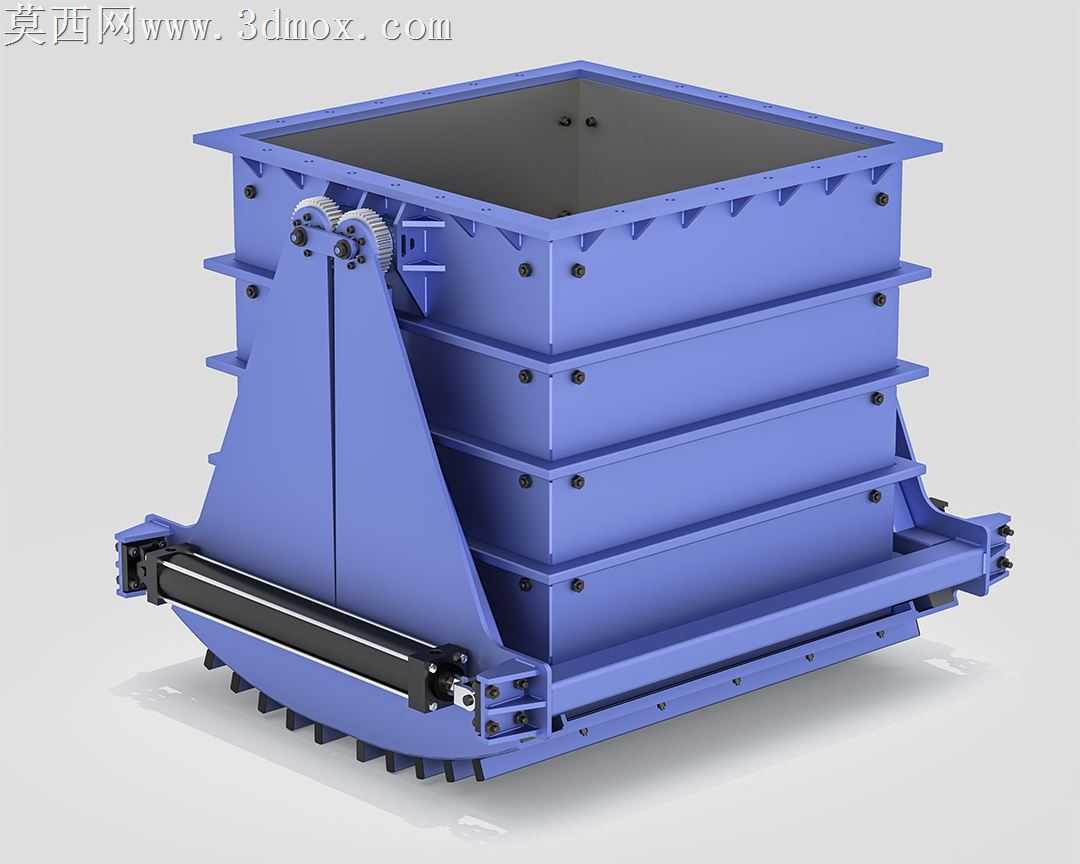

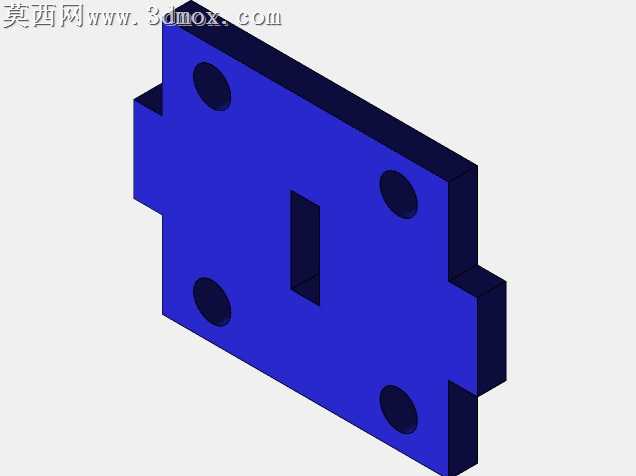

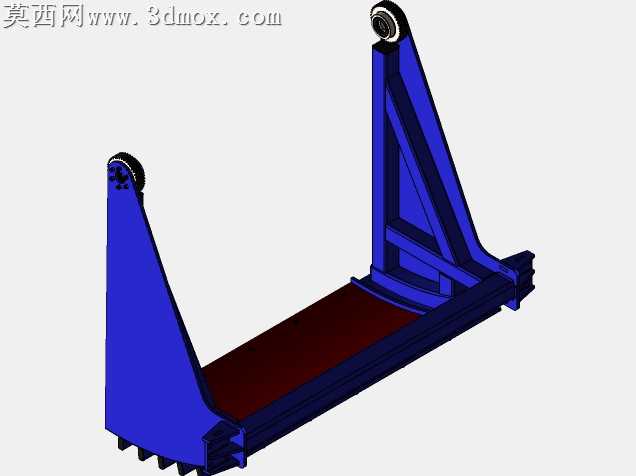

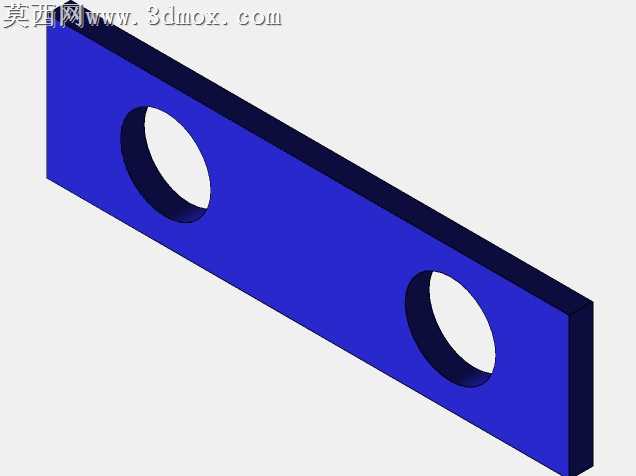

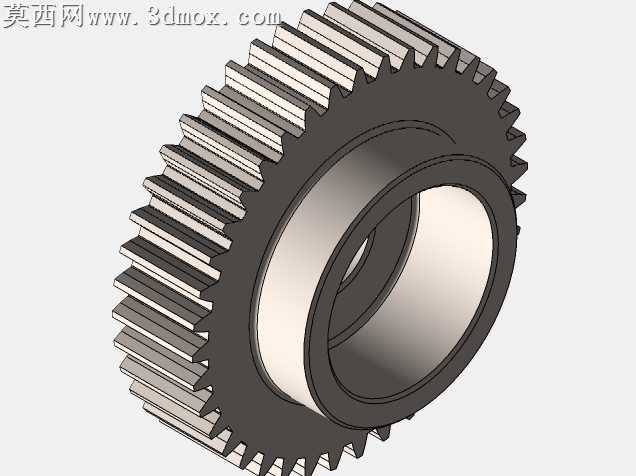

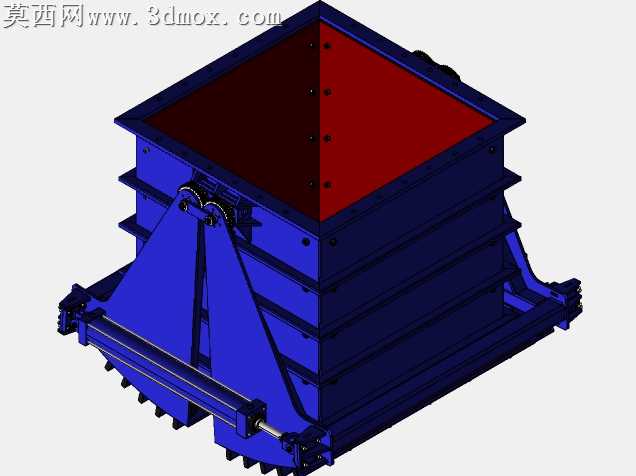

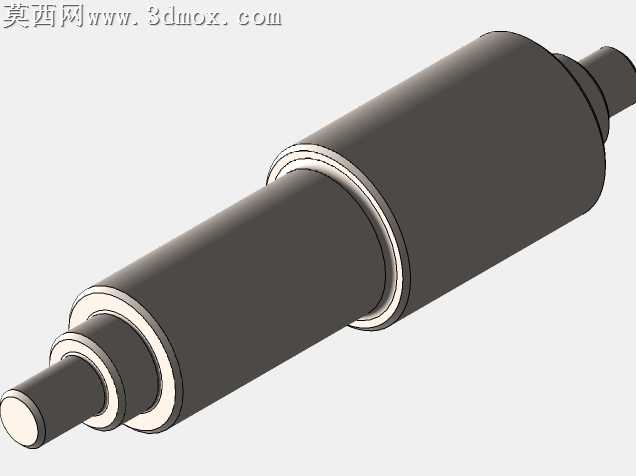

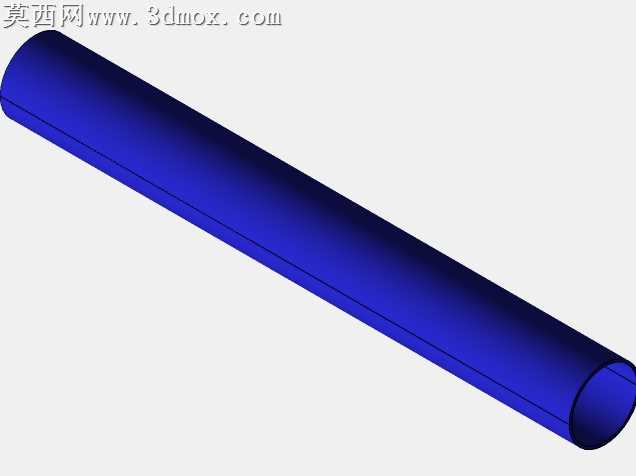

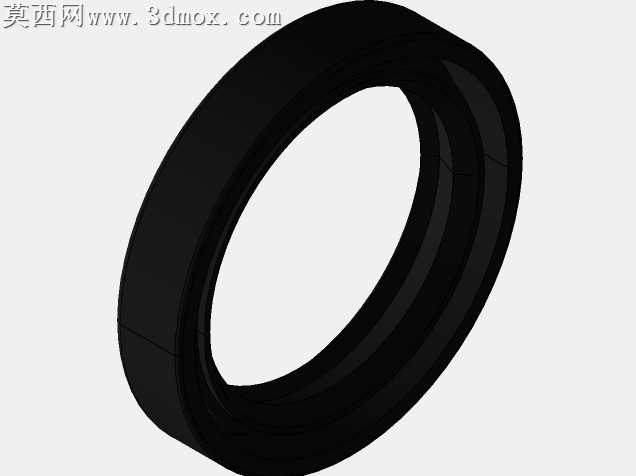

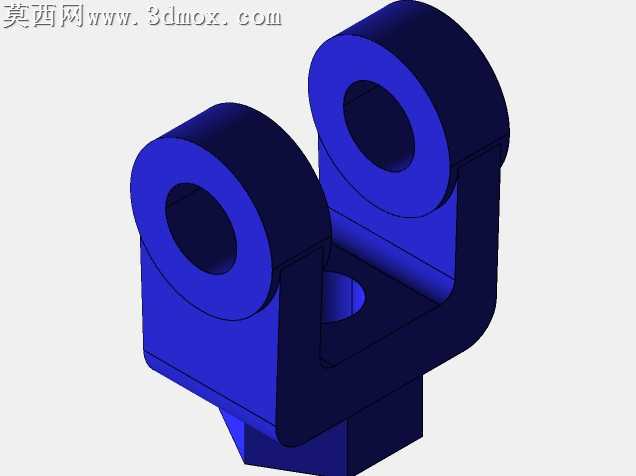

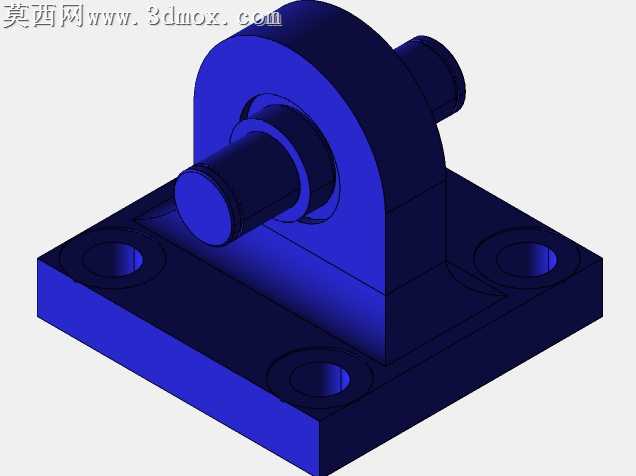

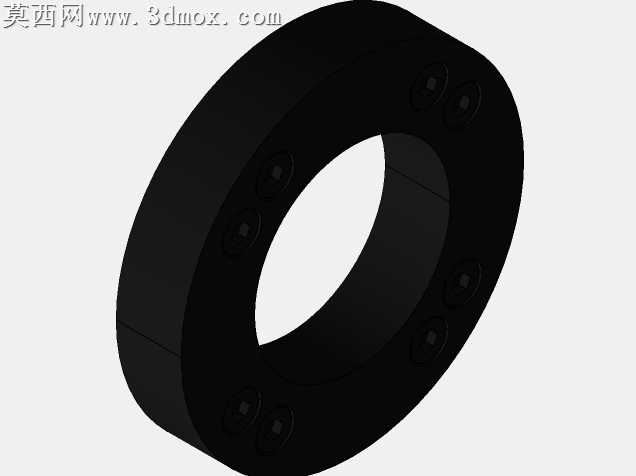

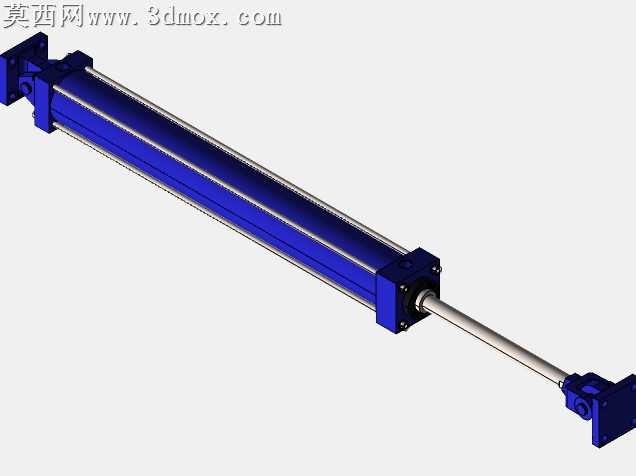

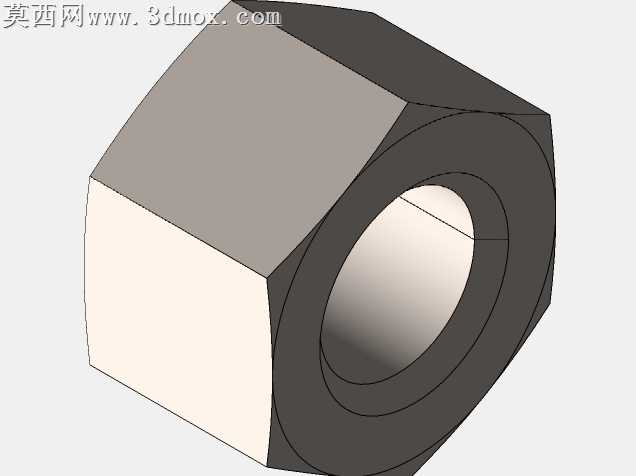

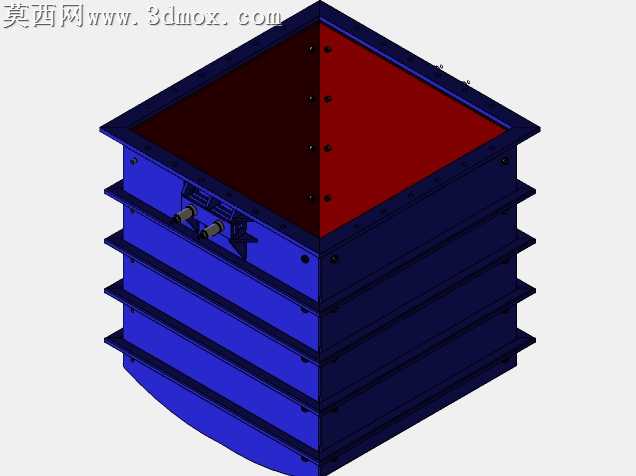

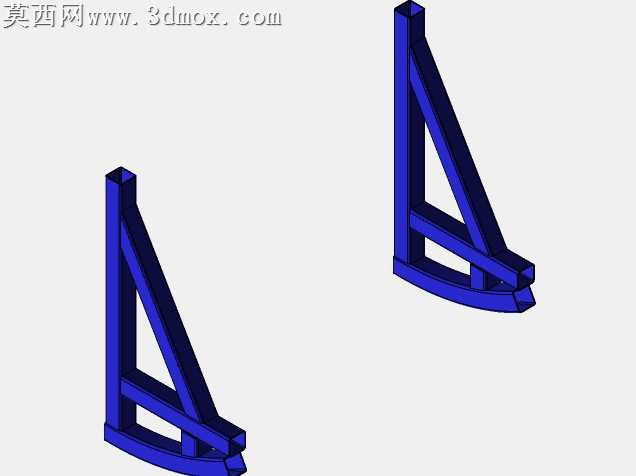

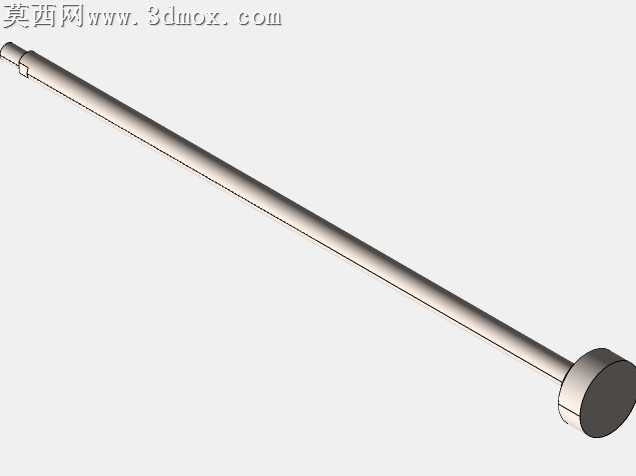

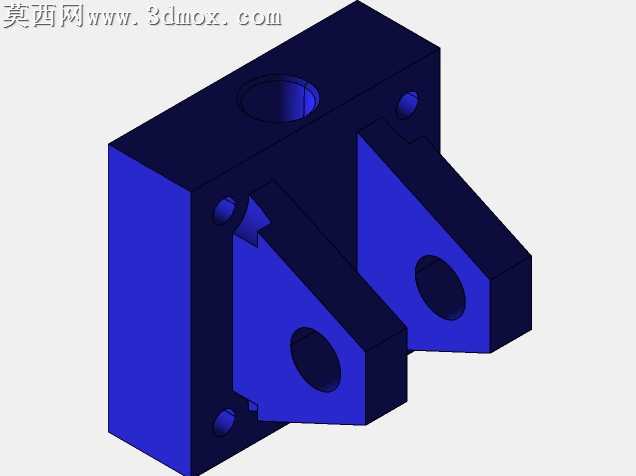

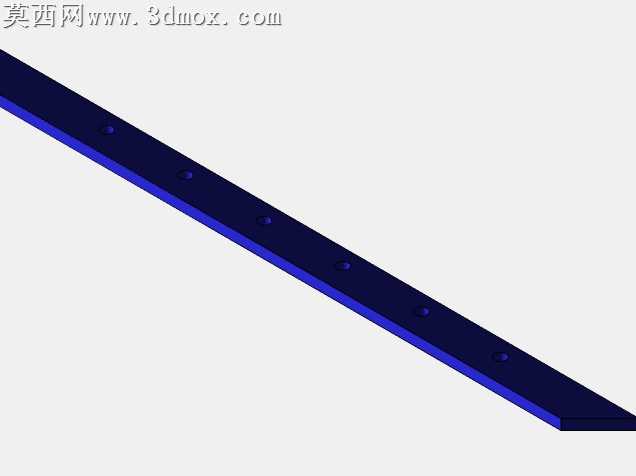

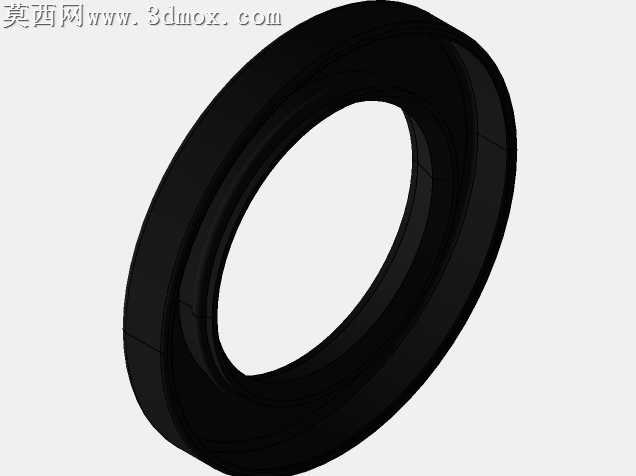

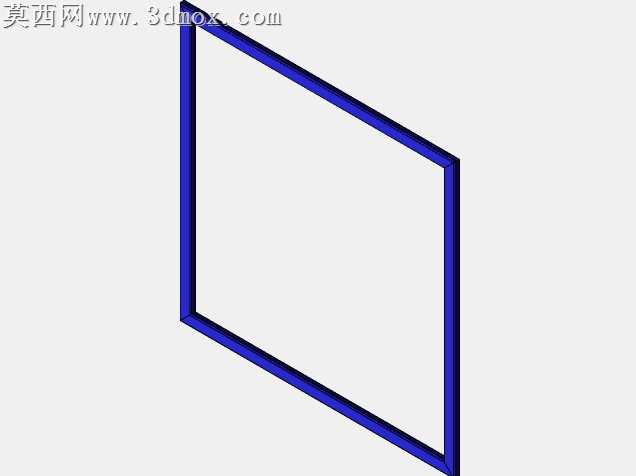

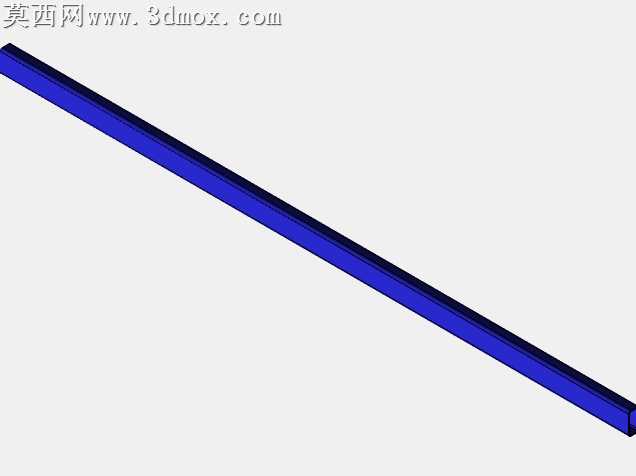

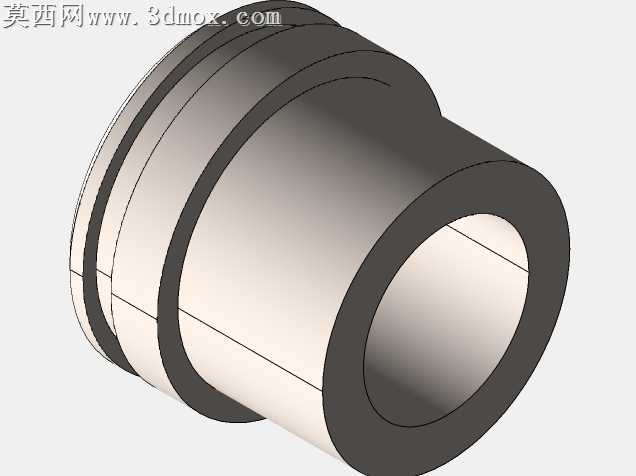

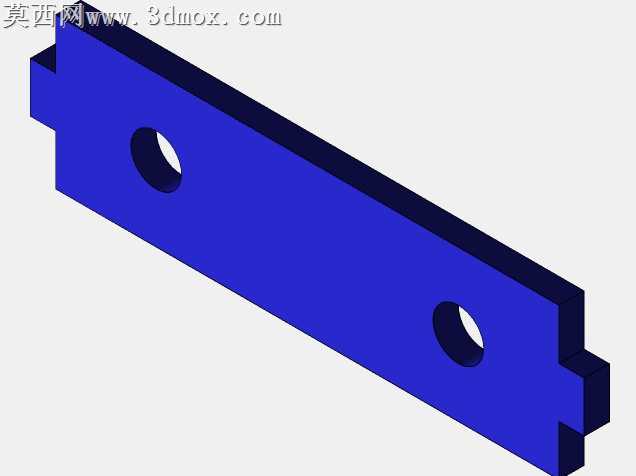

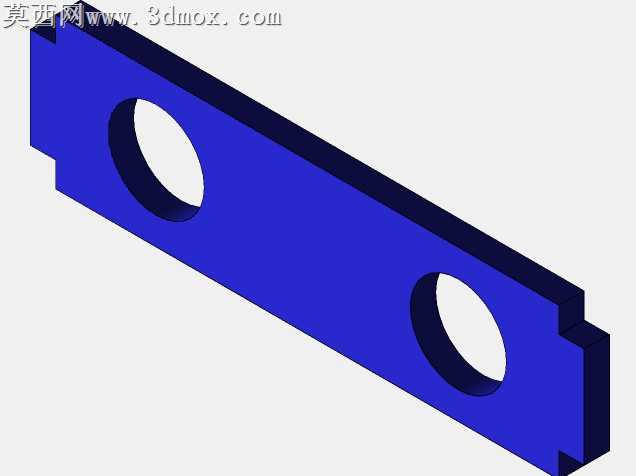

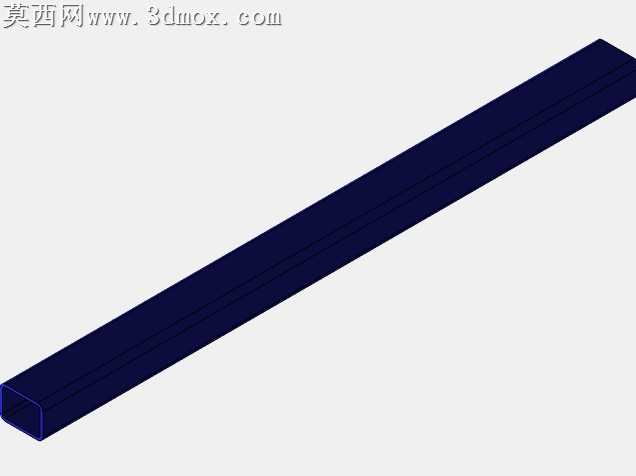

本作品为液压驱动蛤壳式闸阀的三维参数化建模成果，建模阶段采用自顶向下的装配设计思路，先完成整体工况尺寸的框架搭建，再逐层拆分各功能部件完成细节建模，确保所有配合面的公差匹配符合工业阀门的装配要求。模型完整还原了蛤壳闸阀的分层式箱体结构，顶部采用方形法兰对接结构，法兰面预留均匀分布的螺栓安装孔位，孔位排布符合管道对接的通用安装规范，箱体侧壁采用多层加强筋与叠层板拼接结构，通过螺栓紧固实现箱体的密封与结构强化，可承受阀腔内部的物料载荷与启闭冲击。模型重点还原了侧置的液压驱动执行机构，包含液压油缸安装座、传动齿轮组、弧形闸板的运动配合结构，齿轮啮合部位做了齿形细节建模，可直观展示动力传递路径，闸板边缘做了锯齿形刃口设计，适配散料工况下的切断需求，避免物料卡滞影响闸板闭合。渲染阶段采用工业机械常用的哑光金属漆材质，主体箱体赋予饱和的工业蓝涂装材质，螺栓、传动轴、油缸活塞杆等外露金属件赋予镀铬亮面金属材质，密封胶条部位赋予黑色橡胶材质，通过不同材质的质感区分清晰展现各部件的功能属性；场景布光采用三点布光方案，主光从侧上方投射凸显结构的层次阴影，辅光补光消除暗部死黑，轮廓光勾勒模型边缘轮廓，最终渲染图可清晰展示阀门的整体外形、安装接口与驱动结构细节。建模过程中对所有活动部件做了运动干涉检查，确保闸板启闭行程内无部件碰撞，各铰接部位预留了合理的转动间隙，液压油缸的安装角度与推力方向匹配闸板的运动轨迹，可满足大口径散料输送通道的截流、卸料工况使用需求，整体结构兼顾了结构强度与拆装维护的便利性，侧置的驱动机构布局可减少阀门整体的竖向安装空间，适配安装空间受限的工业现场场景。
