多规格医用注射器3D打印可制造设计

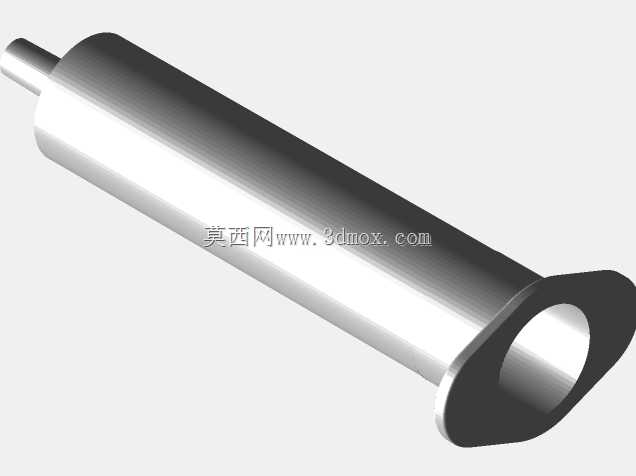

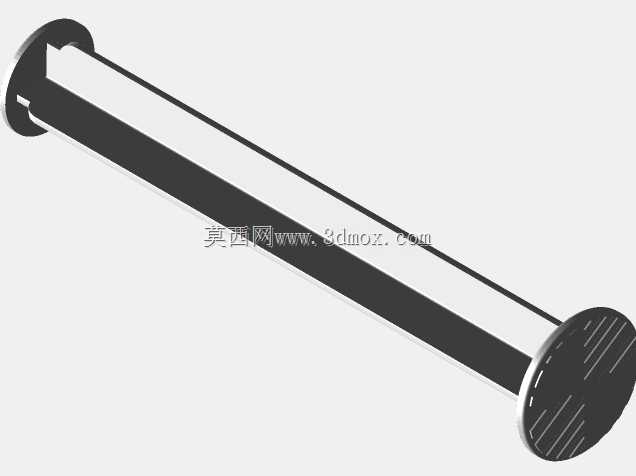

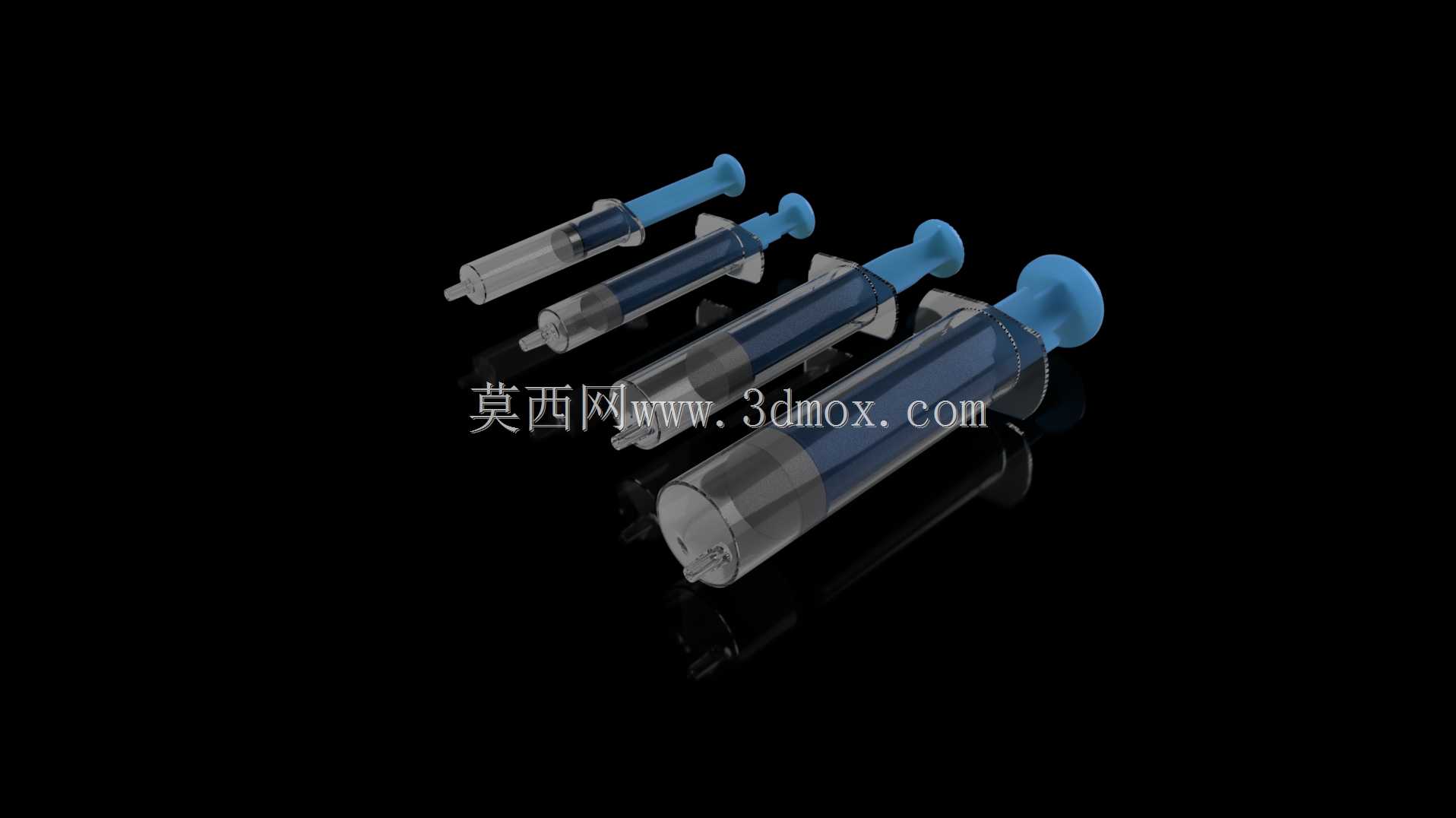

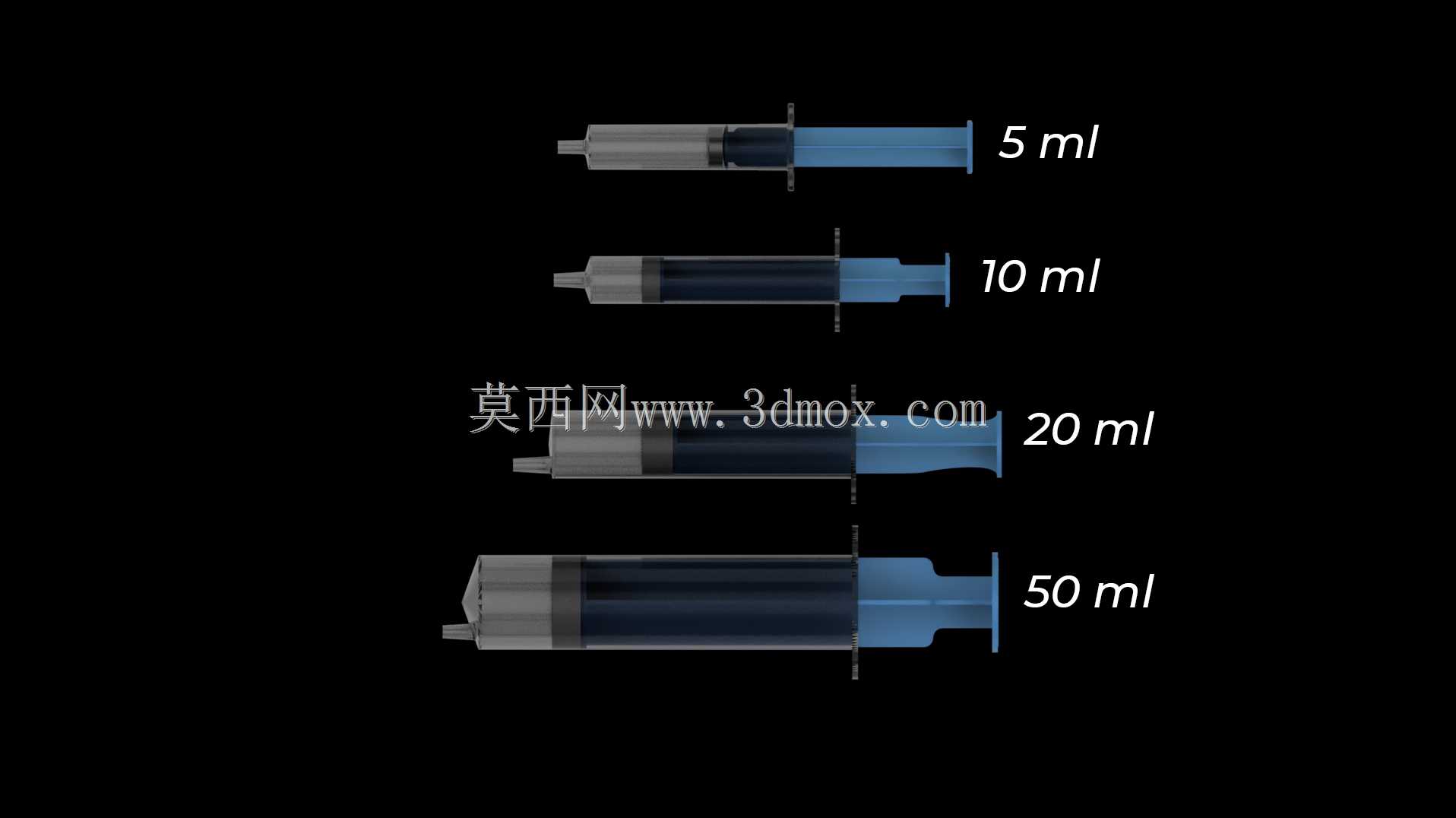

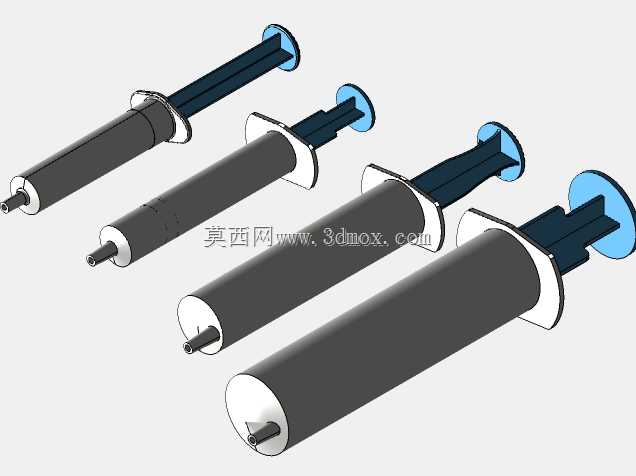

这套多规格注射器设计，核心面向公共卫生应急场景下的医疗耗材缺口补给需求，可直接通过桌面级或工业级熔融沉积、光固化3D打印设备快速生产，适配基层医疗机构、临时检疫站点、应急医疗救援队伍在耗材供应中断时的即时使用需求，也可供个人防护场景下的自用消毒后重复使用验证，填补突发公共卫生事件中常规供应链无法及时覆盖的耗材空白。设计覆盖5ml、10ml、20ml、50ml四种临床常用容量规格，完全匹配常规医用注射器的药液抽取、定量推注、药剂配比等核心用途，不同规格分别适配疫苗接种、肌肉注射、静脉推注、大容量药液灌注、伤口冲洗等不同临床操作场景，无需额外适配即可匹配通用型号的注射针头，满足一线医护的操作习惯。功能设计上，整套结构采用无额外金属嵌件的全塑料装配方案，芯杆与外套的配合间隙经过反复调试，既保证推注过程的顺滑无卡顿，又能避免药液渗漏，活塞位置的密封结构做了适配3D打印层厚的公差优化，无需二次打磨即可实现可靠的负压抽吸效果，推柄位置做了加宽防滑处理，医护人员佩戴防护手套操作时也能稳定施力，不会出现打滑脱手的问题。设计思路完全围绕3D打印的工艺特性展开，所有部件均采用无支撑或少支撑的摆放角度设计，打印完成后仅需简单去除少量支撑毛刺即可完成装配，无需复杂的后处理工序，大幅缩短单批次生产的周期；不同规格的注射器采用模块化设计思路，同尺寸规格的芯杆、外套、活塞、推柄可互换装配，降低打印过程中不同部件的参数调试成本，也方便应急场景下的快速替换维修。外形尺寸上，四种规格的注射器外套直径、芯杆长度严格对应常规医用注射器的尺寸边界，5ml规格总长102mm、外套外径13mm，10ml规格总长115mm、外套外径16mm，20ml规格总长138mm、外套外径20mm，50ml规格总长172mm、外套外径28mm，所有部件的壁厚均设置为1.5mm，既保证打印完成后的结构强度，避免推注过程中出现外套开裂、芯杆断裂的问题，又能最大限度减少打印材料消耗，单支5ml规格的打印耗材用量仅为4g左右，可在短时间内实现大批量快速生产，安装适配层面，外套前端的鲁尔接头尺寸完全符合医用标准，可直接适配市面通用的各类注射针头、输液器接头，无需额外转接头即可投入使用。
