COVID-19适配呼吸机单组通气接头结构设计

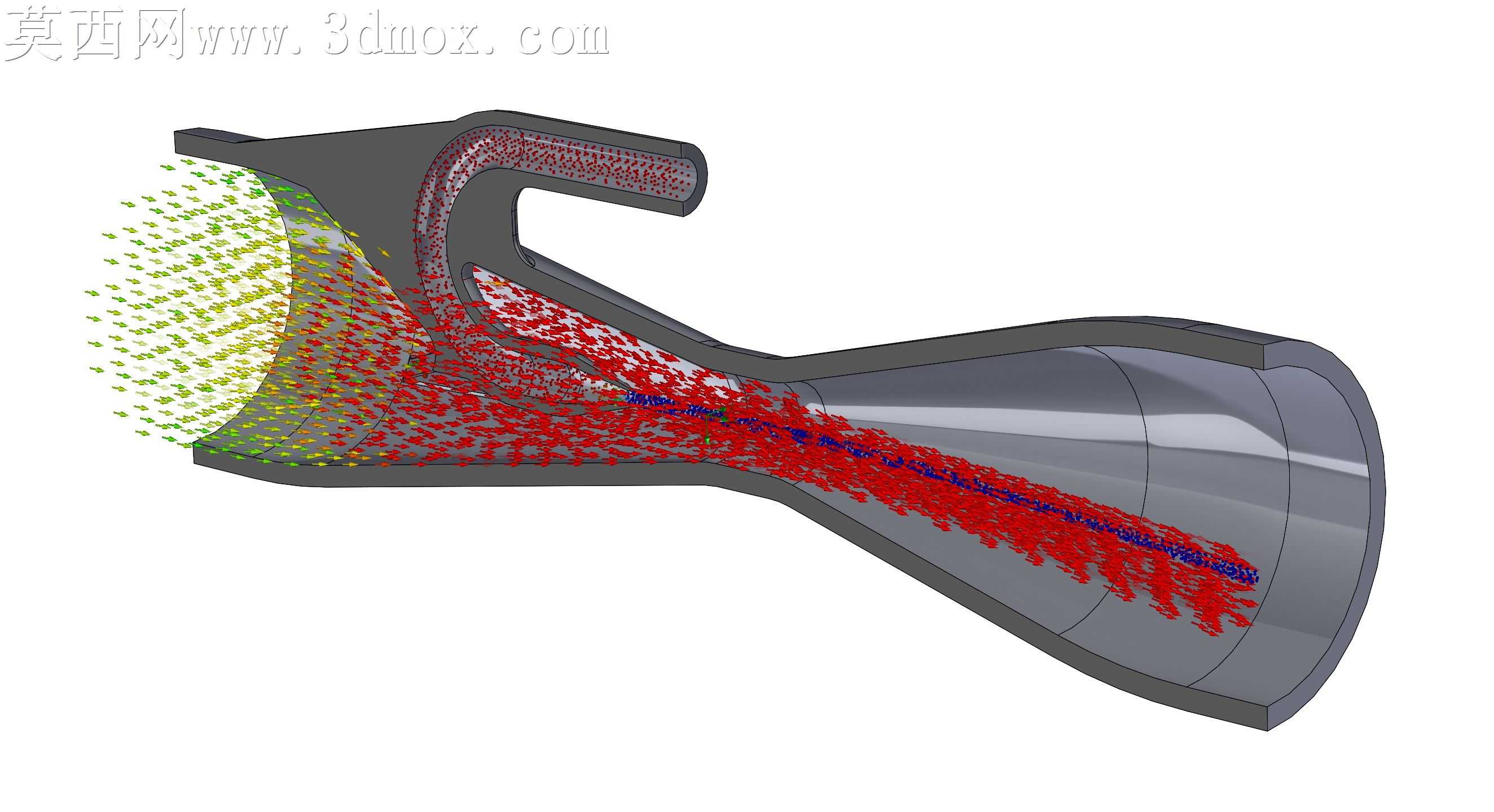

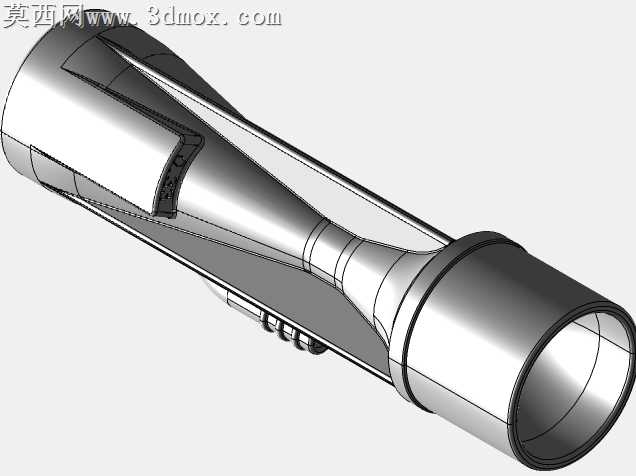

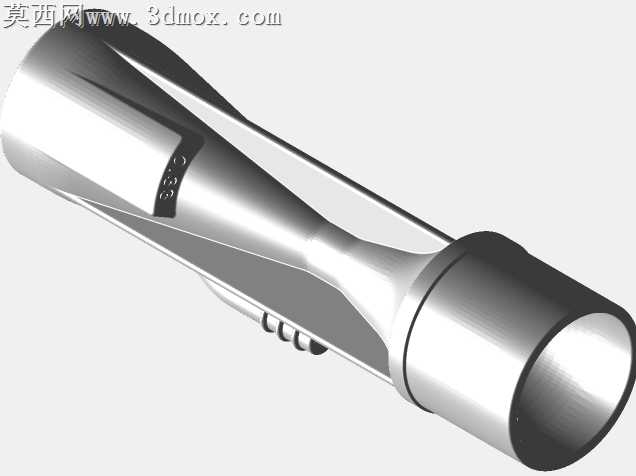

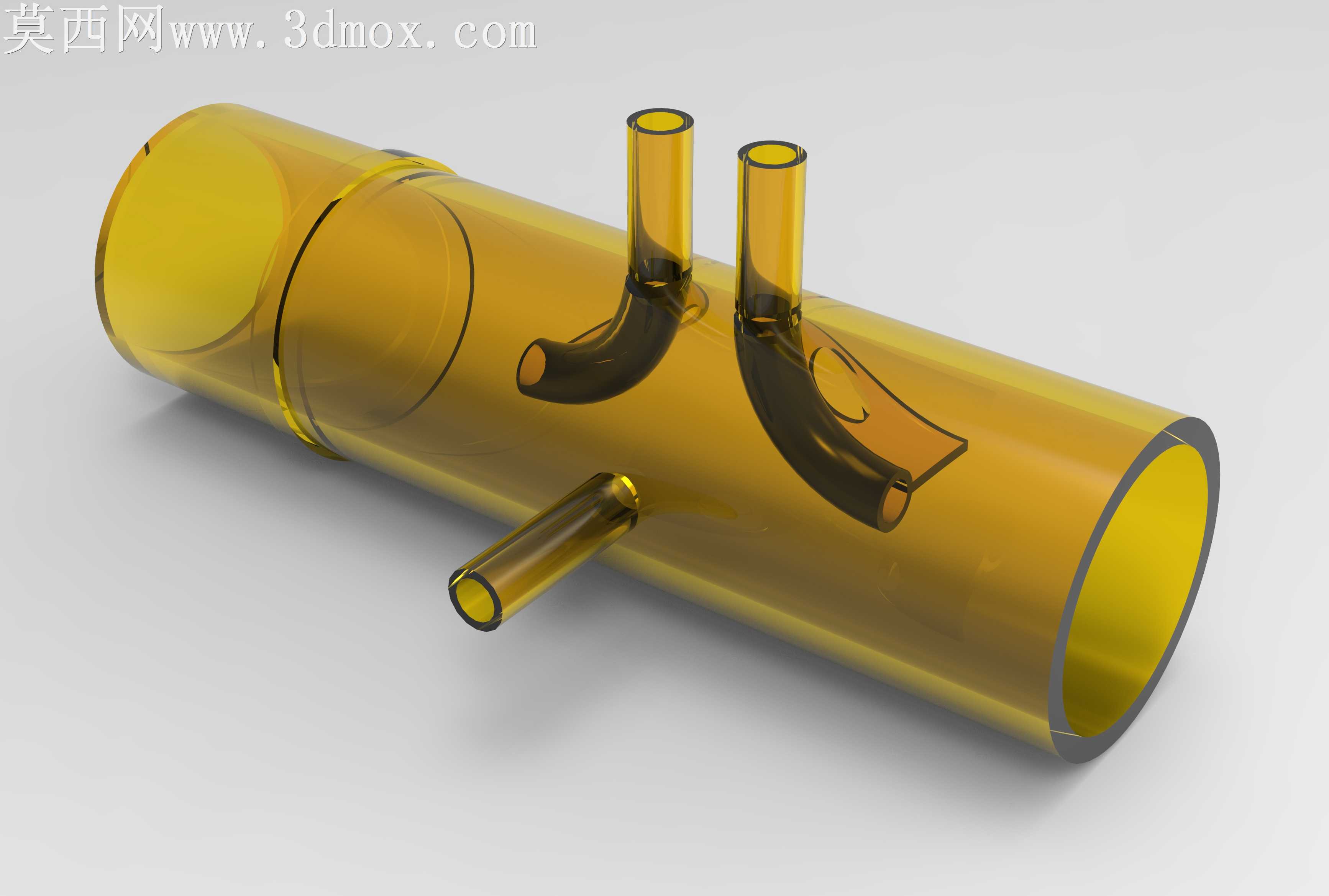

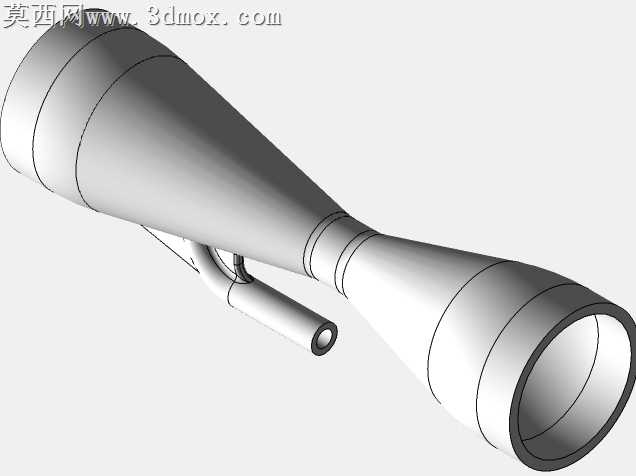

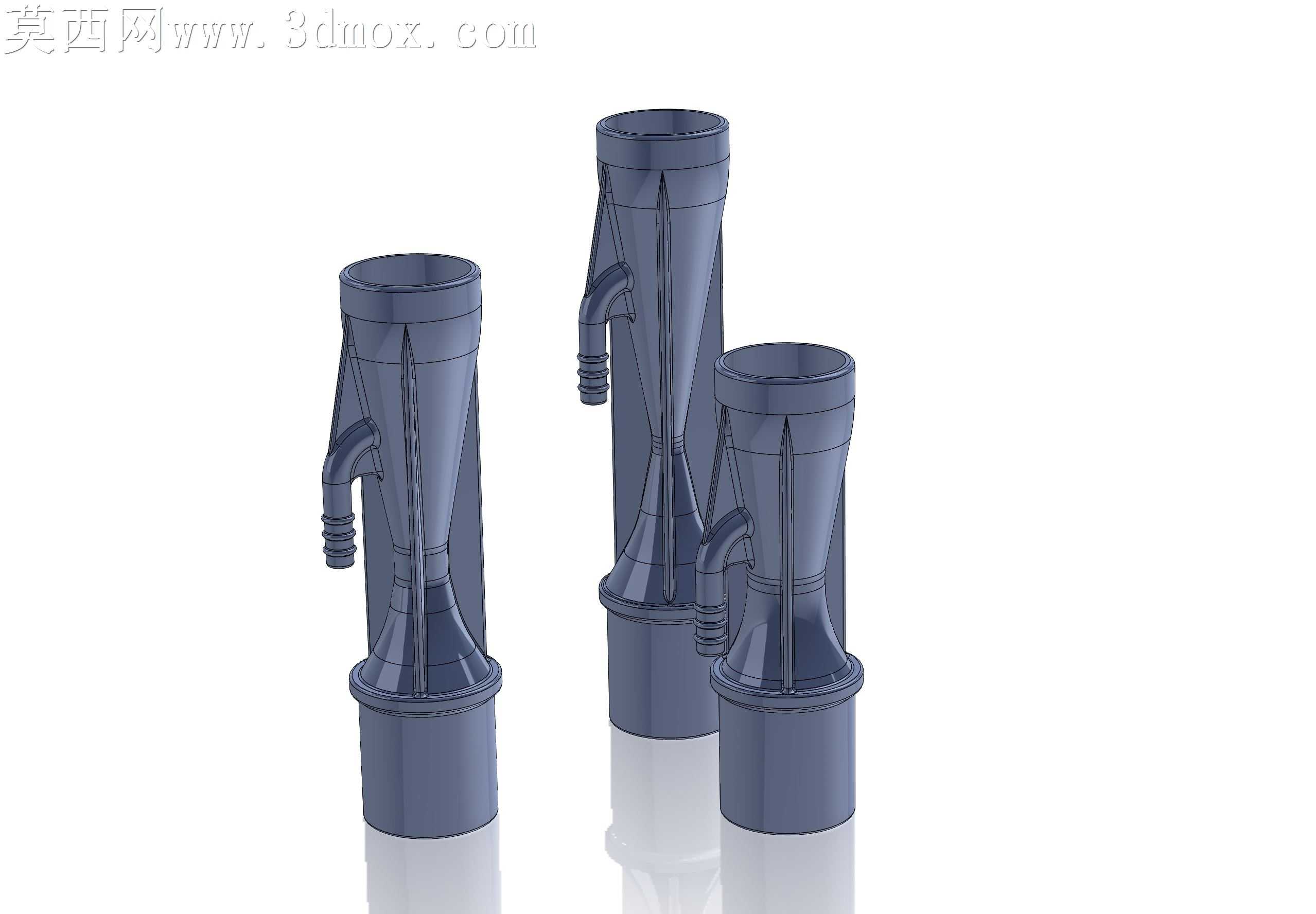

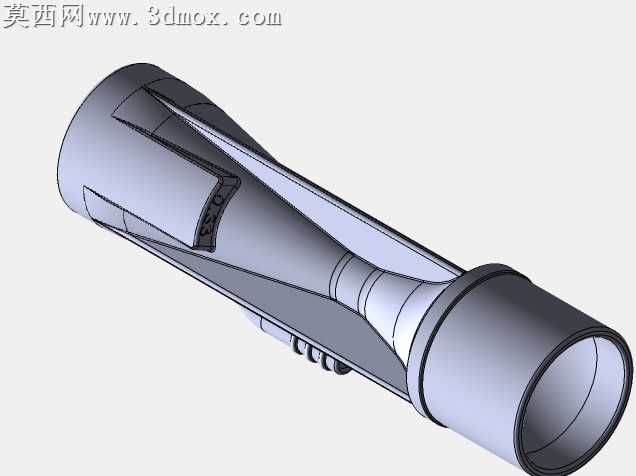

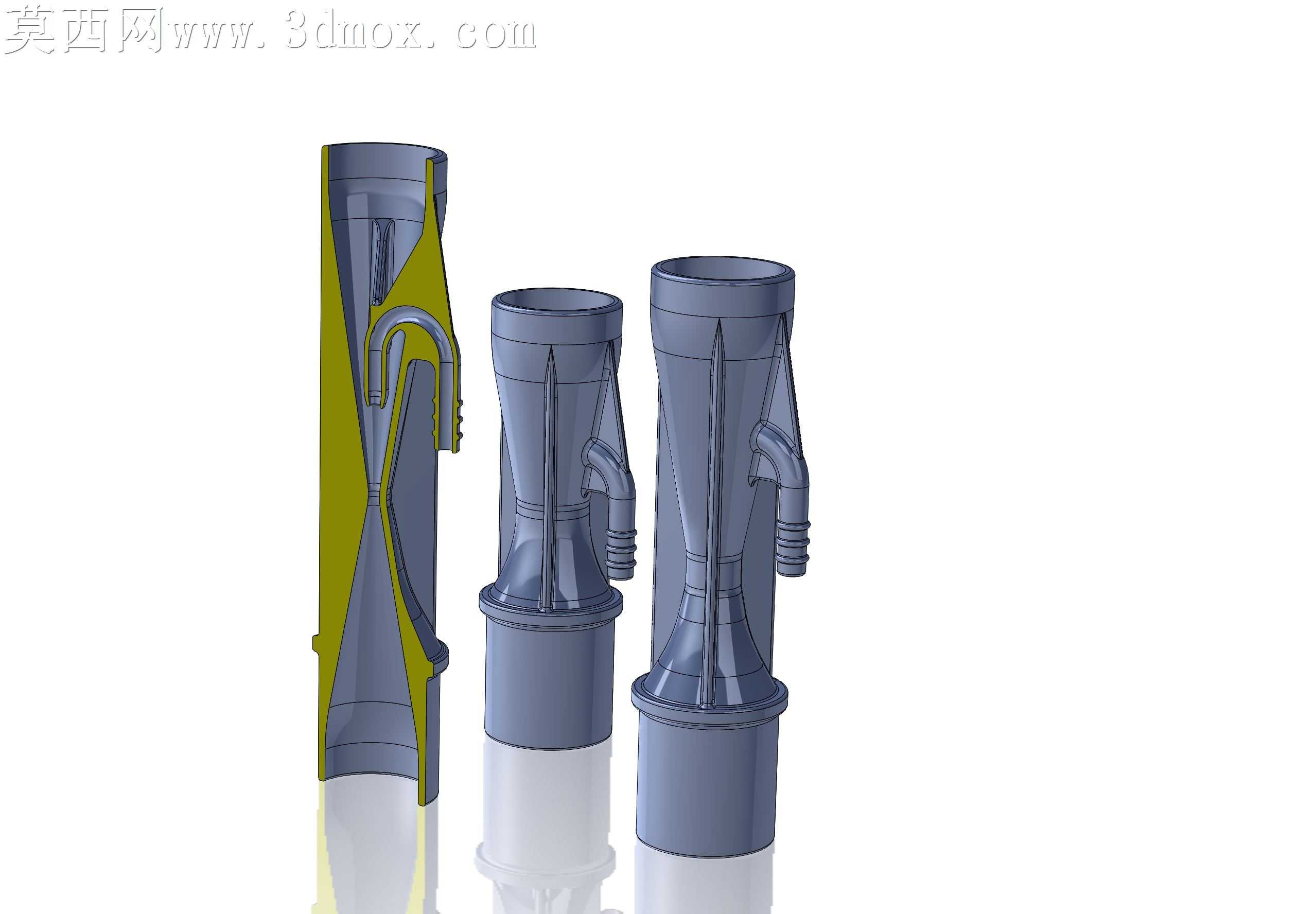

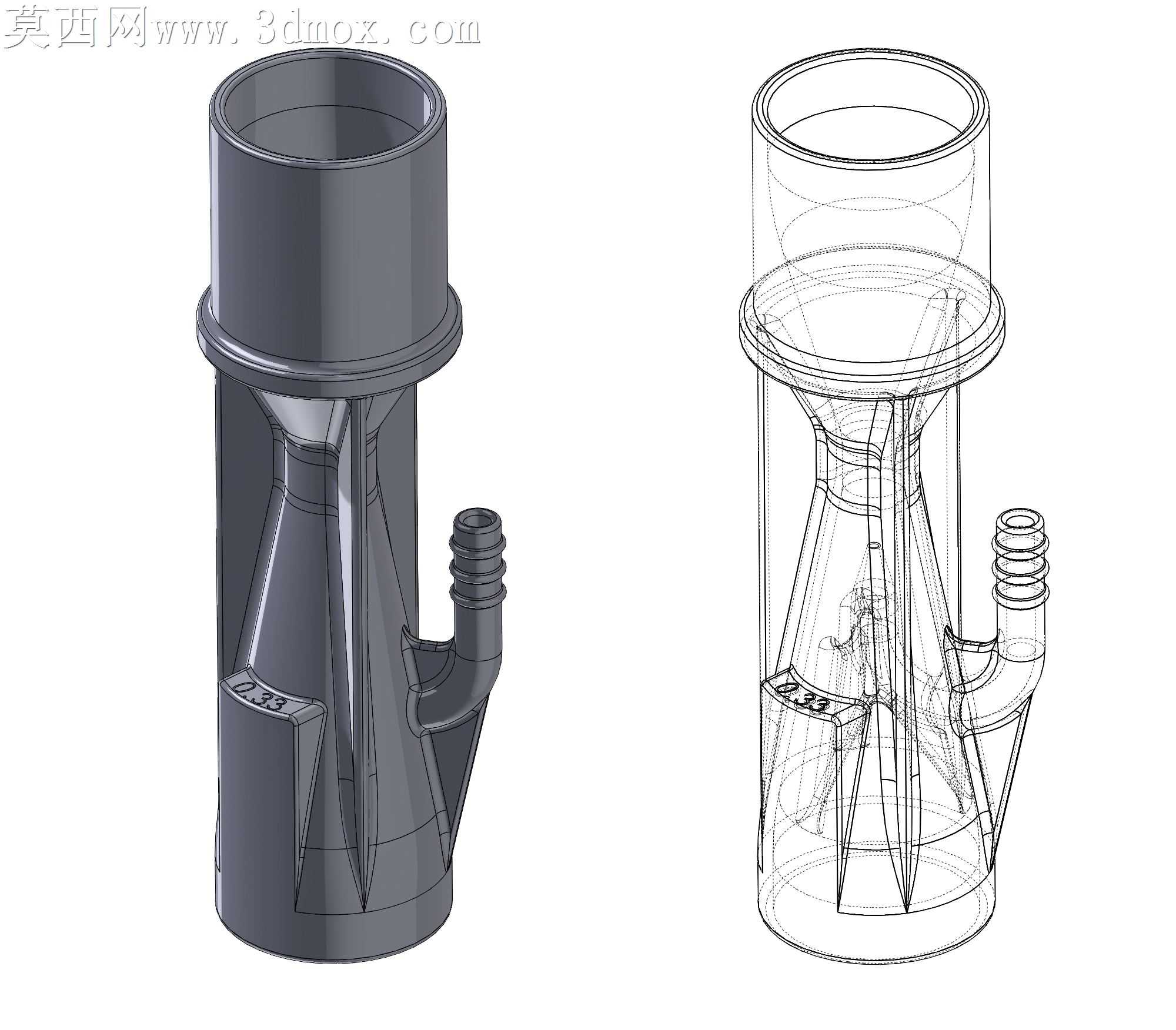

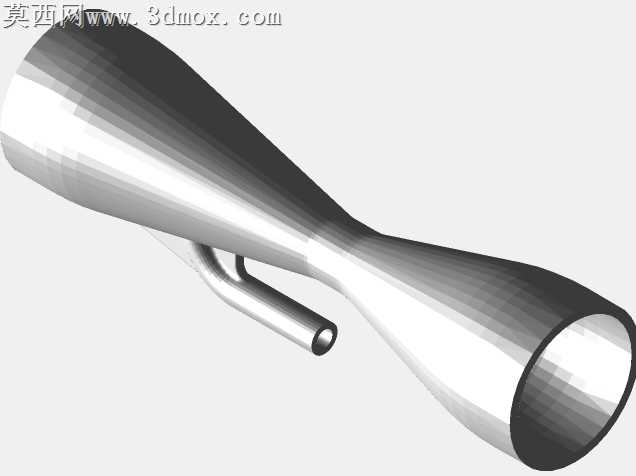

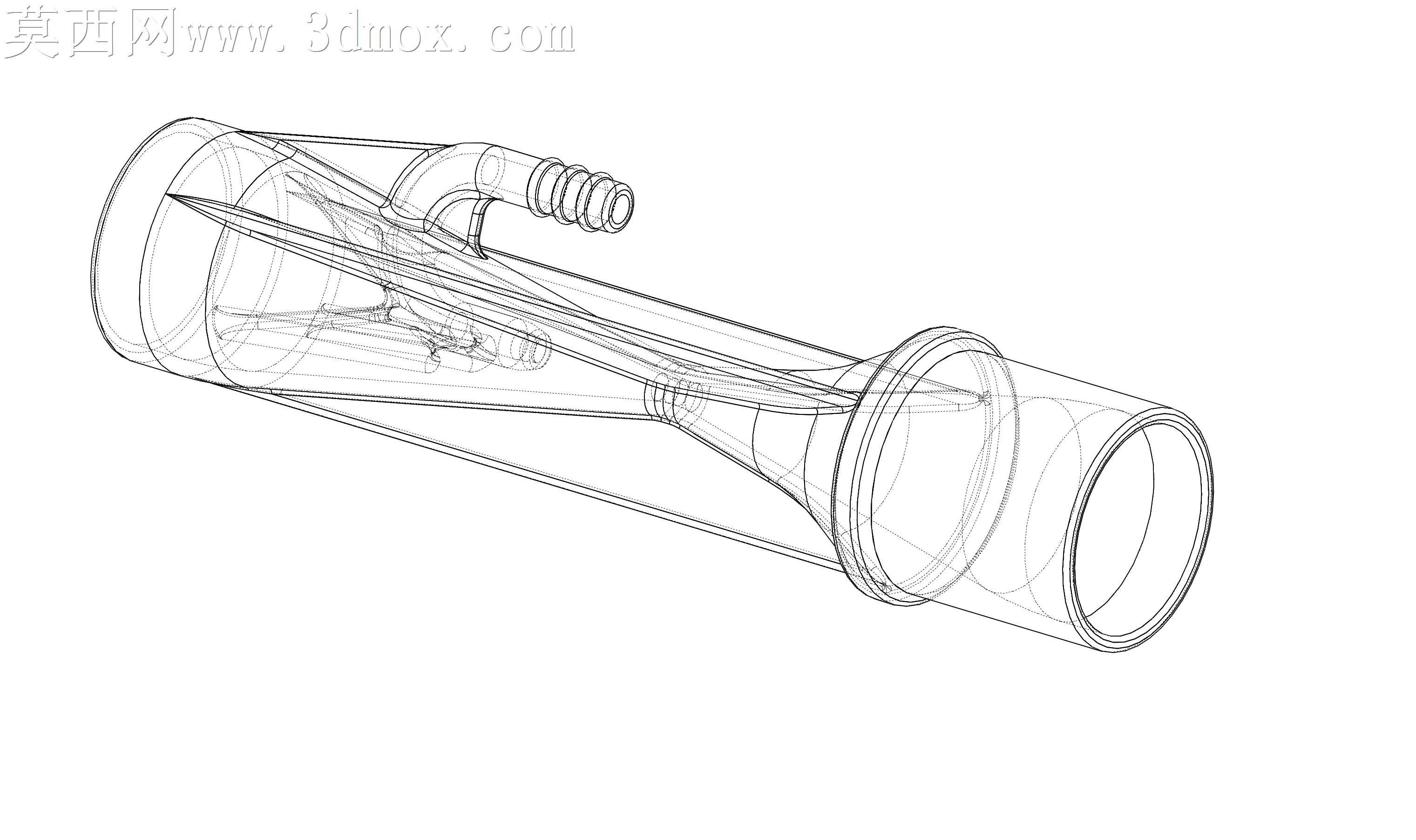

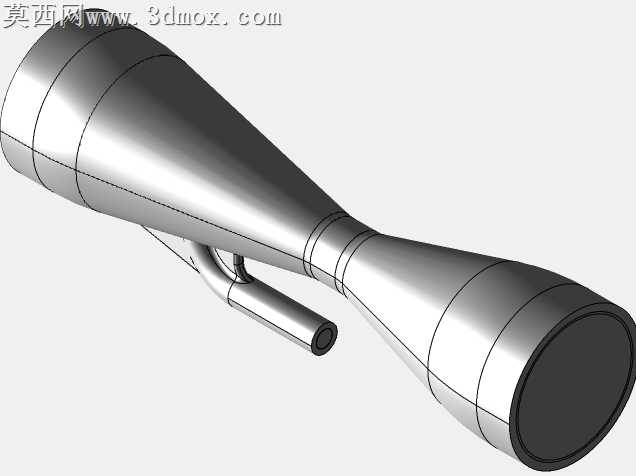

本作品为适配COVID-19疫情期间应急使用的呼吸机单组通气接头三维设计，整体采用自上而下的参数化建模思路完成，首先根据临床通气需求确定核心通径参数，以同轴回转体作为主体结构基准，依次构建上部大口径标准接插段、中部文丘里式导流缩径段、下部安装定位段以及侧向分支测压/供氧接口。建模过程中优先保证流体通路的顺滑过渡，所有内壁转角均做R2以上圆角处理，避免通气时产生湍流压损，主体外壁设置三道环形加强筋，既提升薄壁结构的抗形变能力，也可作为安装时的限位标识。侧向接口采用标准宝塔接头结构，外壁设计多道环形倒刺，可适配不同内径的通气软管，保证连接后的气密性与防脱性能。材质设定上选用符合医疗级要求的哑光半透明工程塑料作为渲染材质，通过调整材质的粗糙度、折射参数还原实物的质感，同时制作线框展示视图，清晰呈现内部导流叶片的分布结构：内部三片均布的导流翼片沿轴向螺旋排布，可在气流通过时起到稳流作用，避免气流直吹对患者气道产生刺激。设计过程中充分考虑3D打印的工艺可行性，所有结构均无封闭空腔、无小于0.8mm的薄壁特征，打印时无需额外添加支撑即可完成成型，可满足疫情期间快速制造、就地生产的应急需求。整体结构经过干涉检查，所有装配间隙预留0.2mm公差，可兼容市面主流呼吸机的标准输出接口，同时在下部侧壁预留标识刻印位，可标注通径参数、生产批次等信息，满足医疗产品的溯源要求。渲染阶段采用三点布光方案，主光源从侧上方45度入射打亮主体结构轮廓，辅光源补全暗部细节，顶光勾勒加强筋与接头的边缘线条，搭配浅灰色背景突出产品本身的结构特征，线框视图与实体渲染视图对照展示，可清晰呈现内外结构的对应关系，方便生产端直接提取尺寸进行加工制造。
