开源简易急救通气呼吸机结构设计

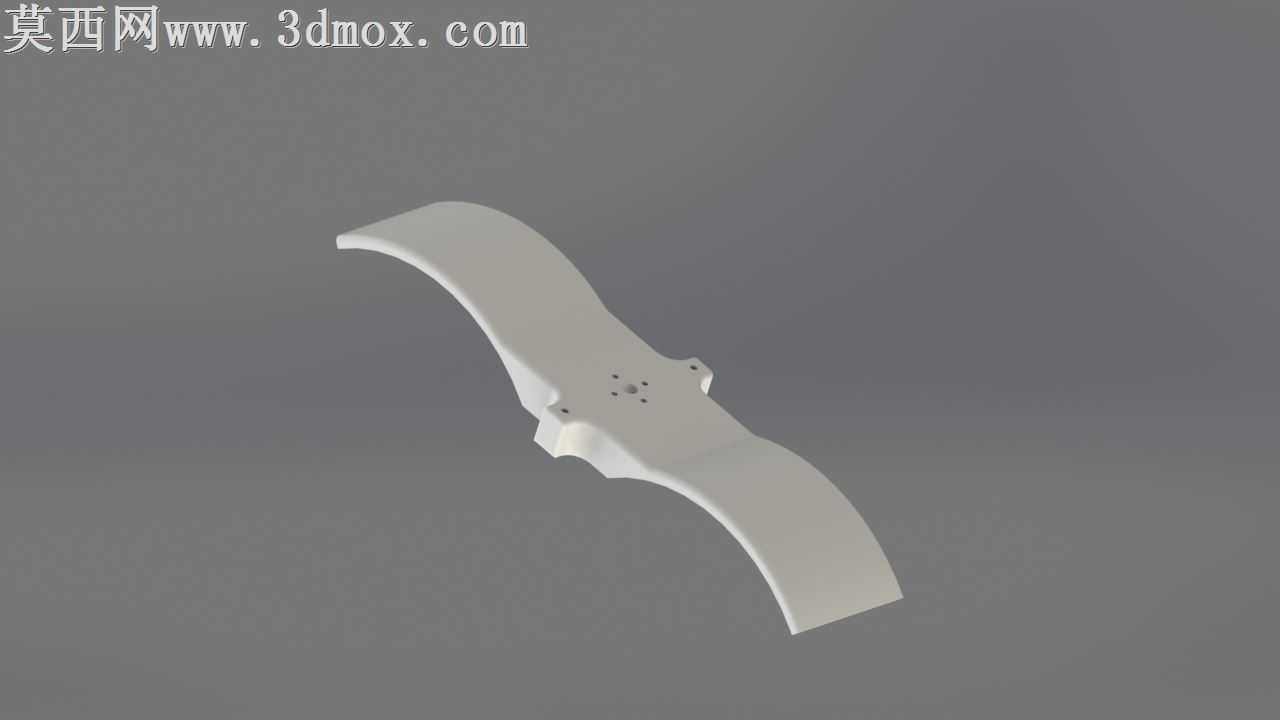

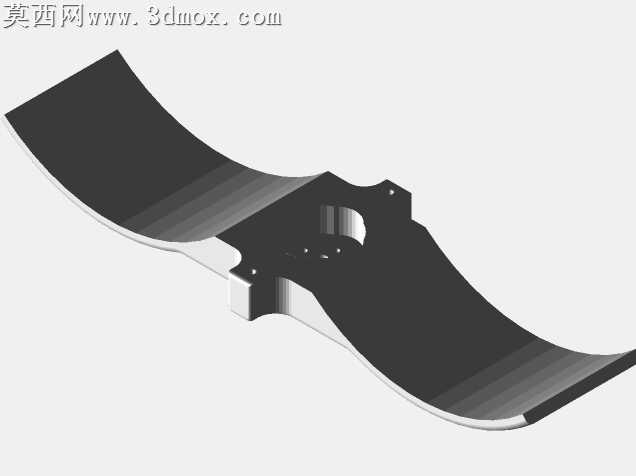

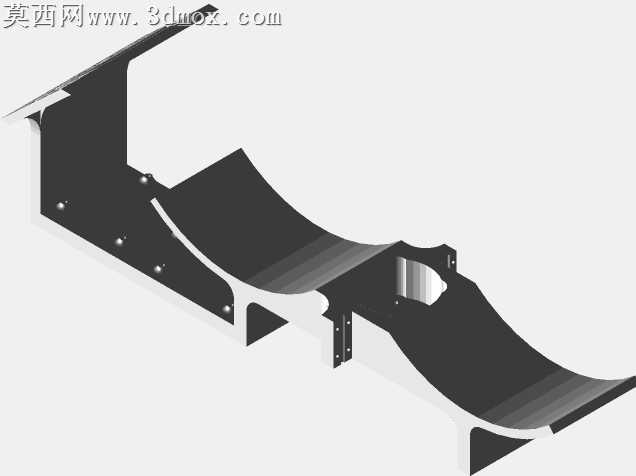

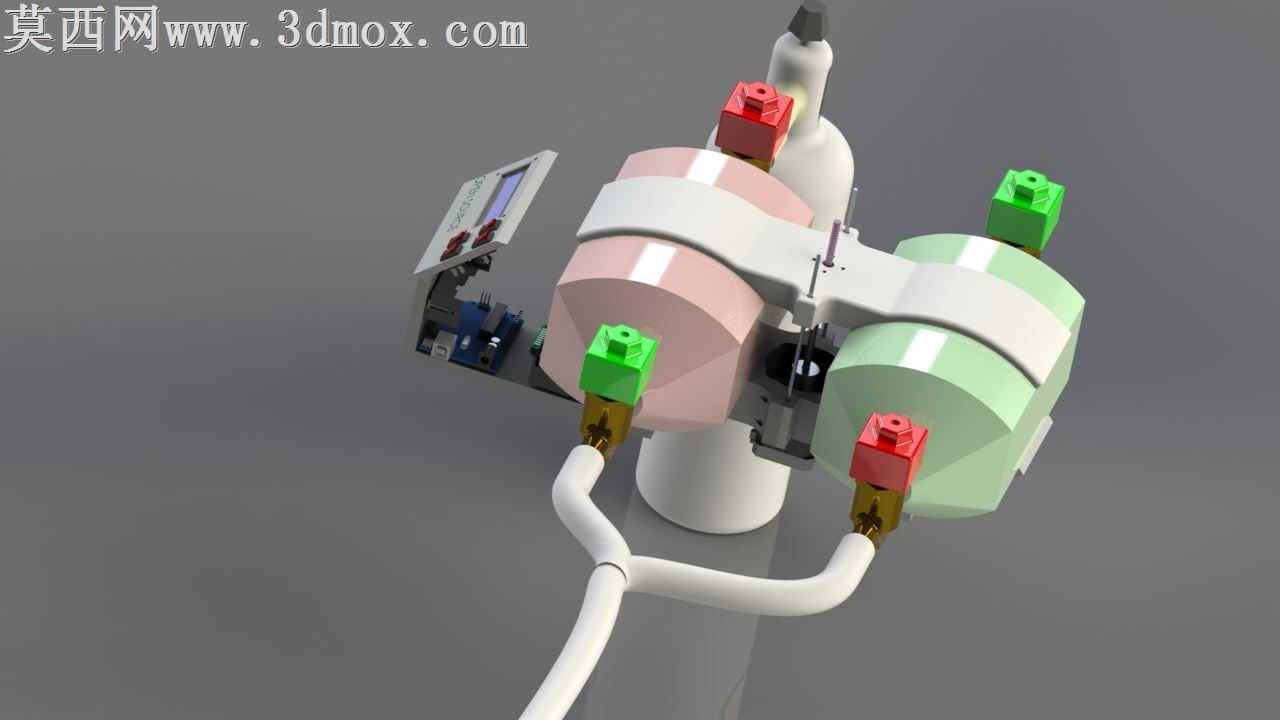

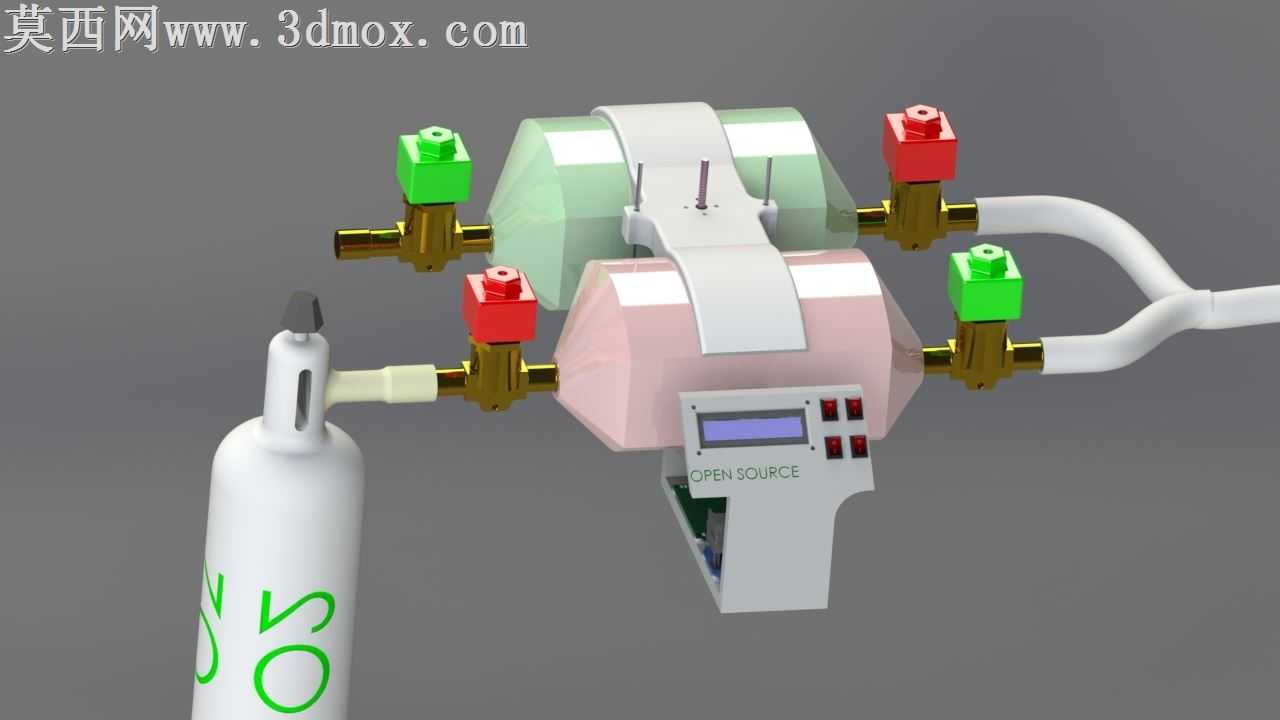

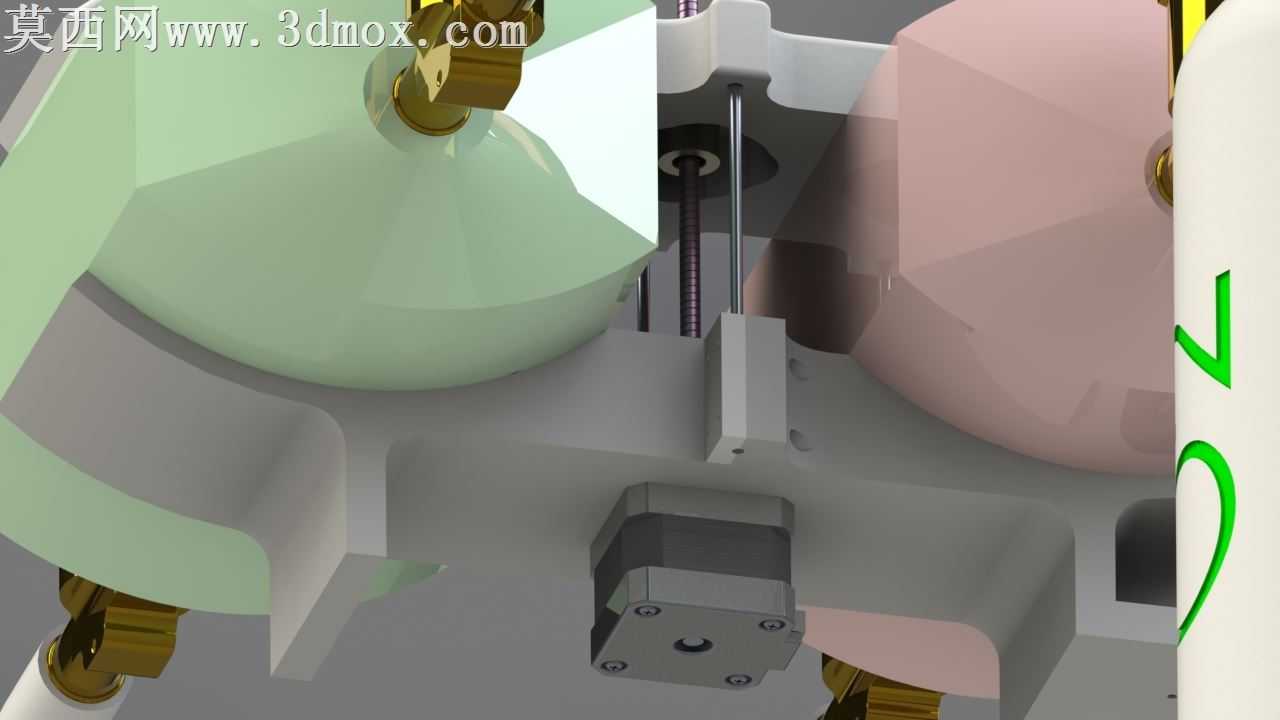

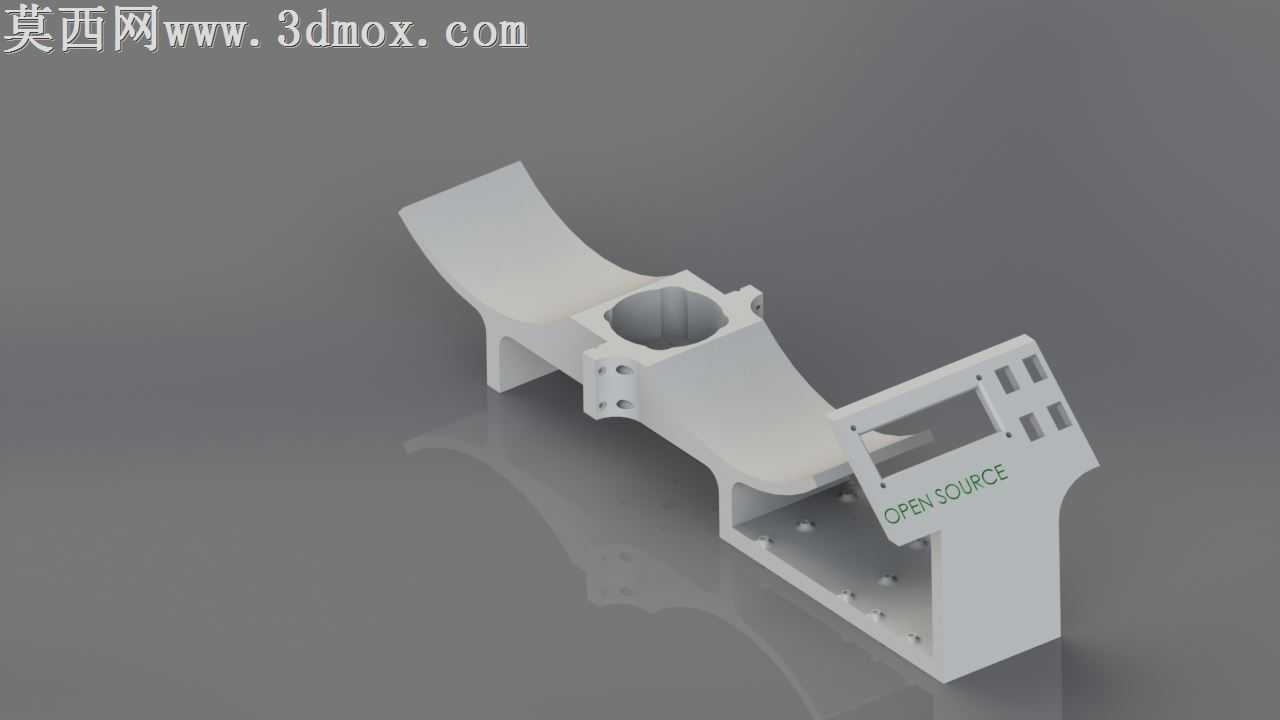

本作品为开源简易急救通气呼吸机的三维设计模型，整体采用三维参数化建模方式完成全零件装配，通过渲染还原了设备的实际外观与材质表现：氧气瓶采用哑光白色塑料材质搭配亮绿色丝印标识，气路管道使用半透明白色软管模拟医用级PVC管路质感，四个控制电磁阀分别采用亮红、亮绿色工程塑料作为阀帽区分气路功能，阀体与管路接头使用抛光黄铜金属材质还原金属管件的光泽质感，两个储气囊分别采用淡绿、淡粉色半透明磨砂材质模拟医用球囊的弹性触感，控制盒部分采用浅灰色哑光塑料材质，搭配小型显示屏与红色控制按键还原电控单元的外观特征。模型完整还原了设备的核心气路结构：包含氧气瓶接入端、步进电机驱动单元、四个电磁阀控制模块、两个储气球囊、患者通气接口五大核心部分，整体装配逻辑清晰，各管路连接关系明确，可直观展示气路走向。设计思路围绕低成本应急通气需求展开，采用易得的通用零部件搭建核心气路，通过两个球囊交替完成送气与排气的循环：压缩阶段关闭氧气管路阀门，驱动红色球囊将氧气泵入患者肺部，随后切换绿色球囊入口电磁阀，将患者肺部排出的废气导入绿色球囊，再切换气路将废气排出，同时打开氧源阀门向红色球囊补充氧气，完成整个通气循环。模型在建模过程中对各零件的配合公差做了合理预留，电磁阀与管路的接口尺寸符合通用医用管路标准，控制盒预留了电控元件的安装空间，整体结构紧凑，可作为应急通气设备的原理验证原型，为低成本急救呼吸设备的开发提供直观的三维结构参考，清晰展示了简易呼吸机的气路逻辑与部件布局，能够帮助设计者快速理解该类设备的核心工作原理，为后续版本的迭代优化提供基础结构参考。
