小型拖车与起重装置组合结构设计

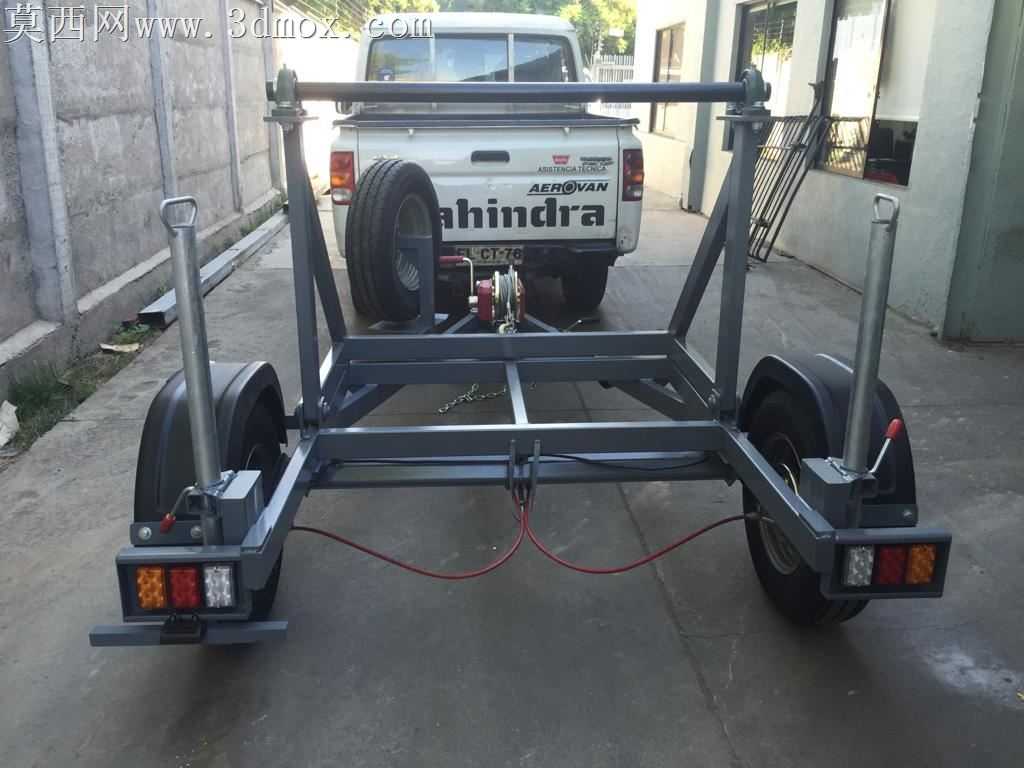

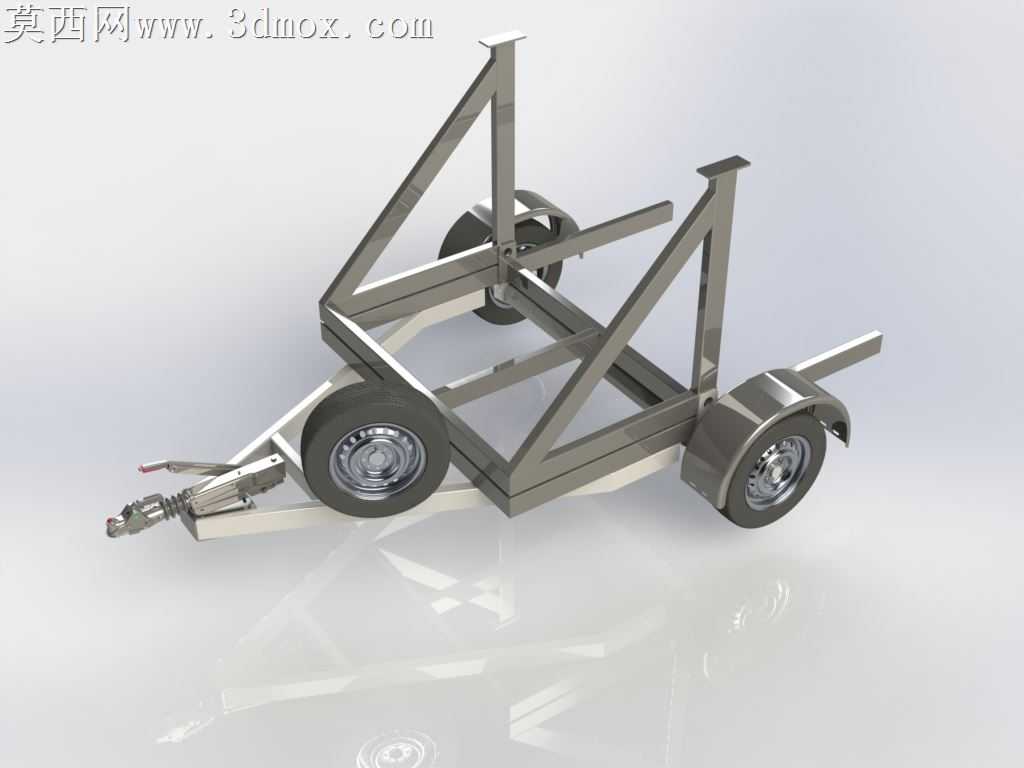

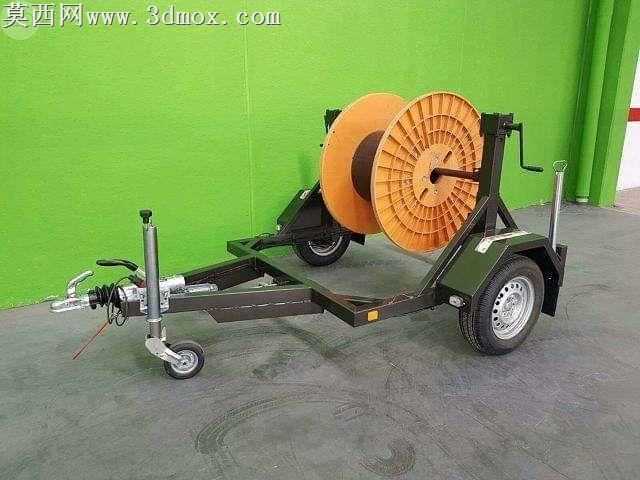

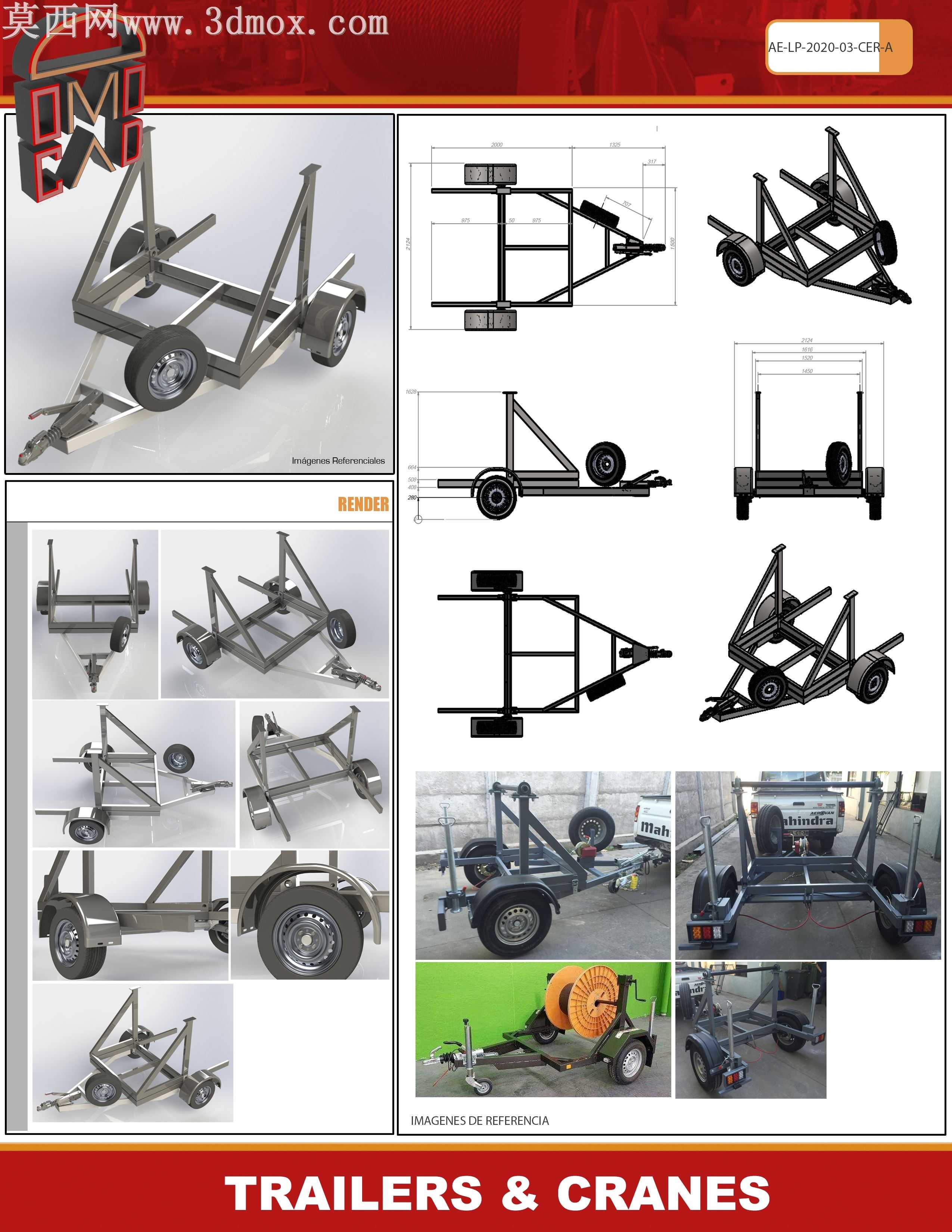

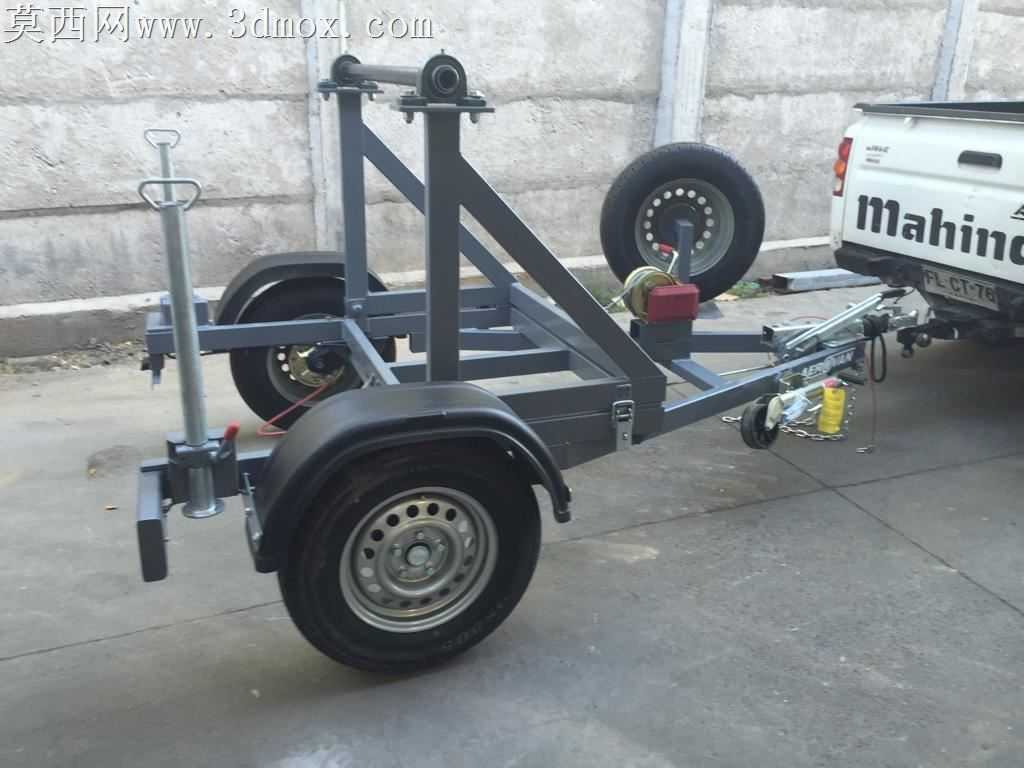

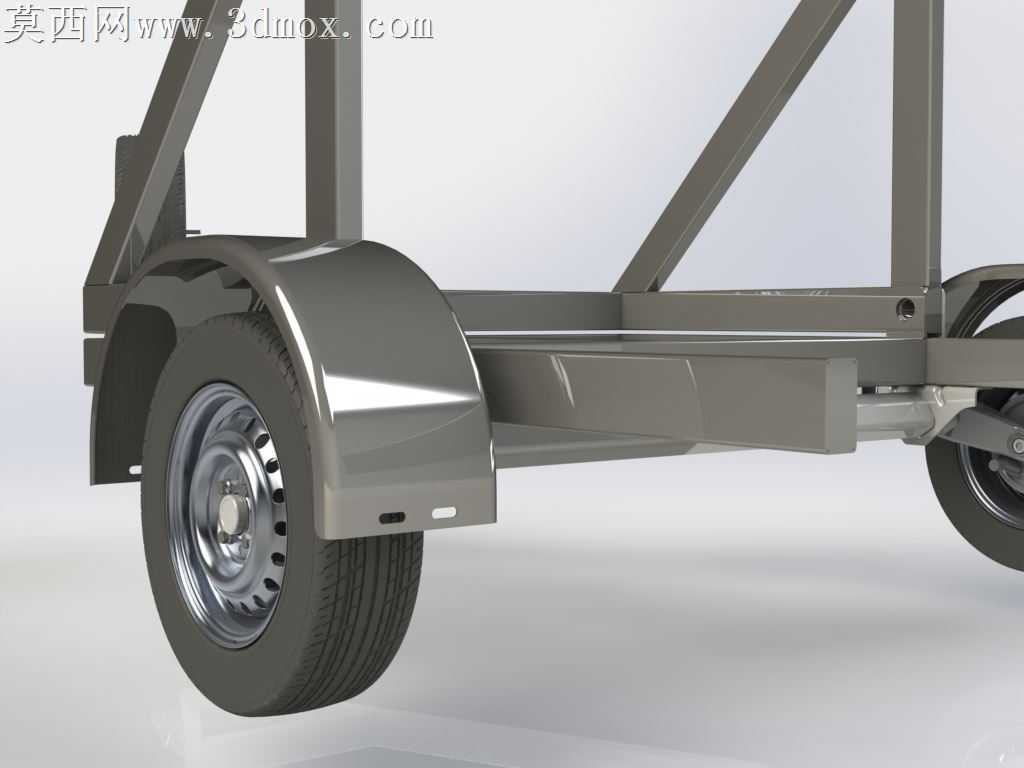

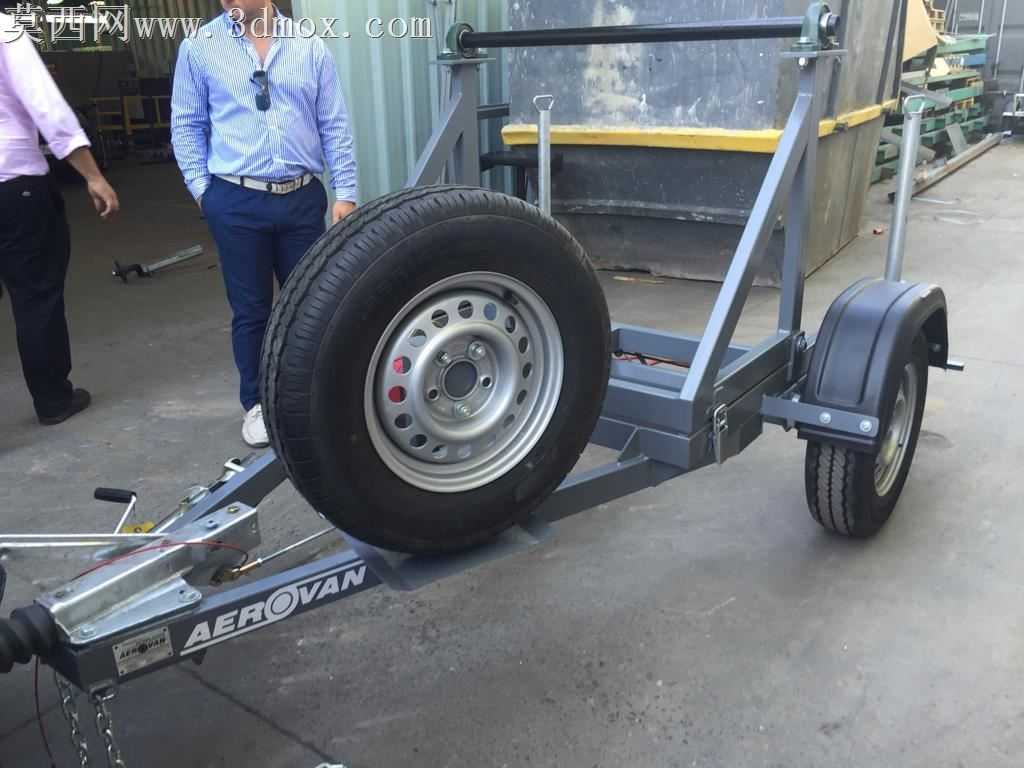

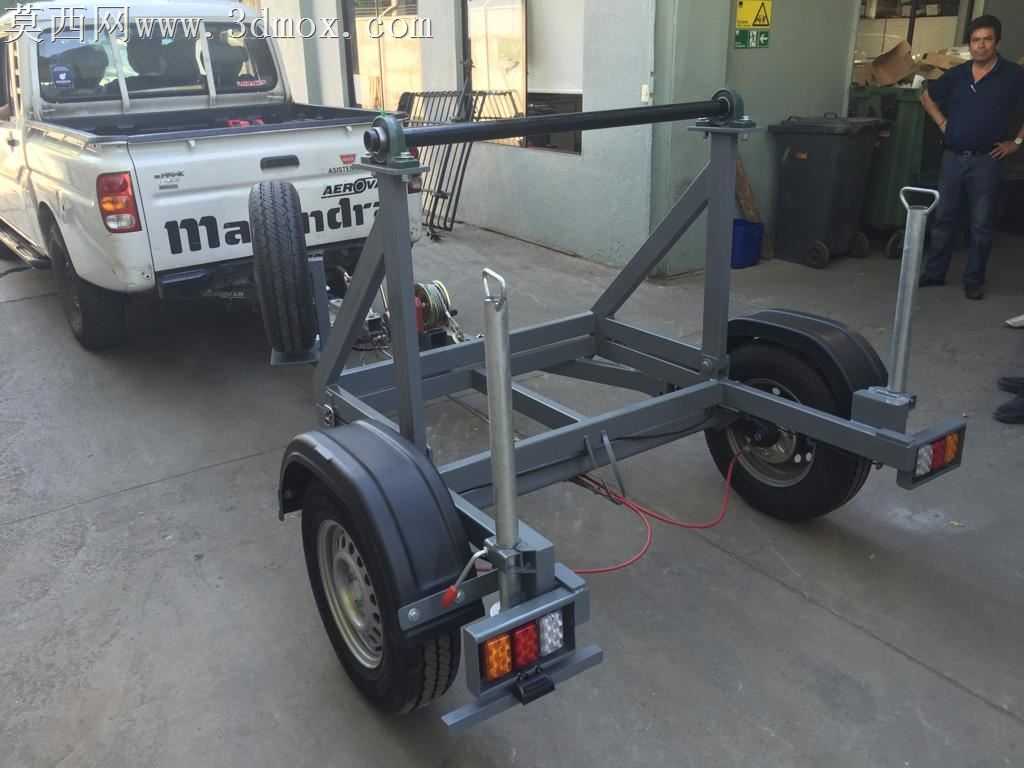

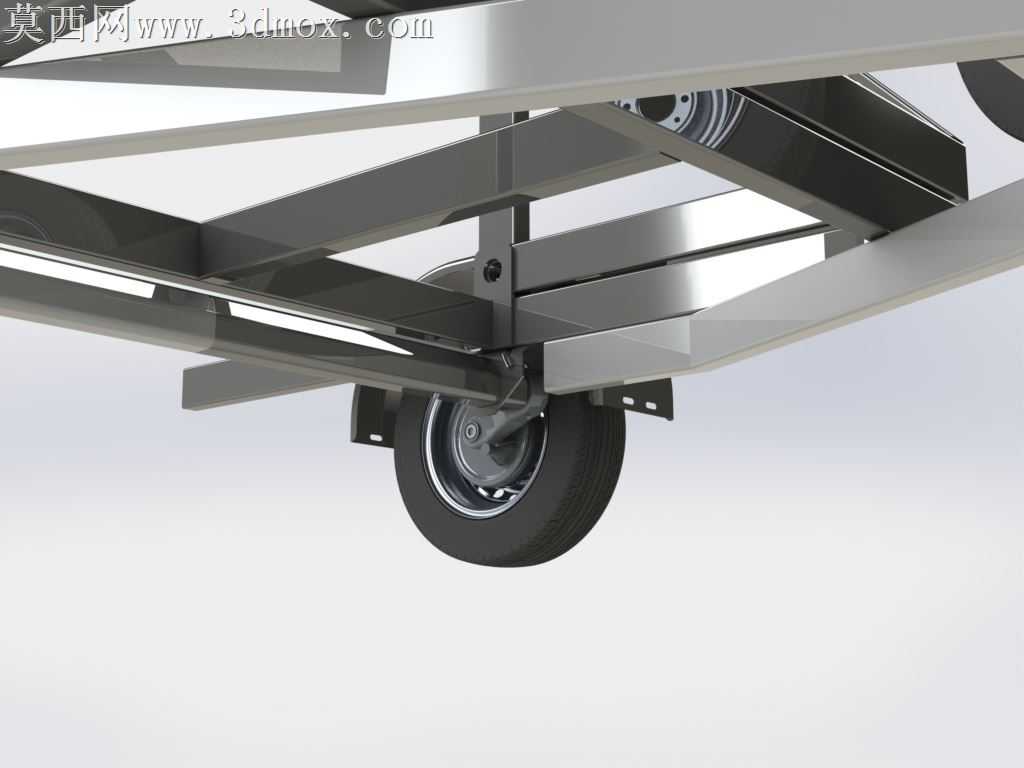

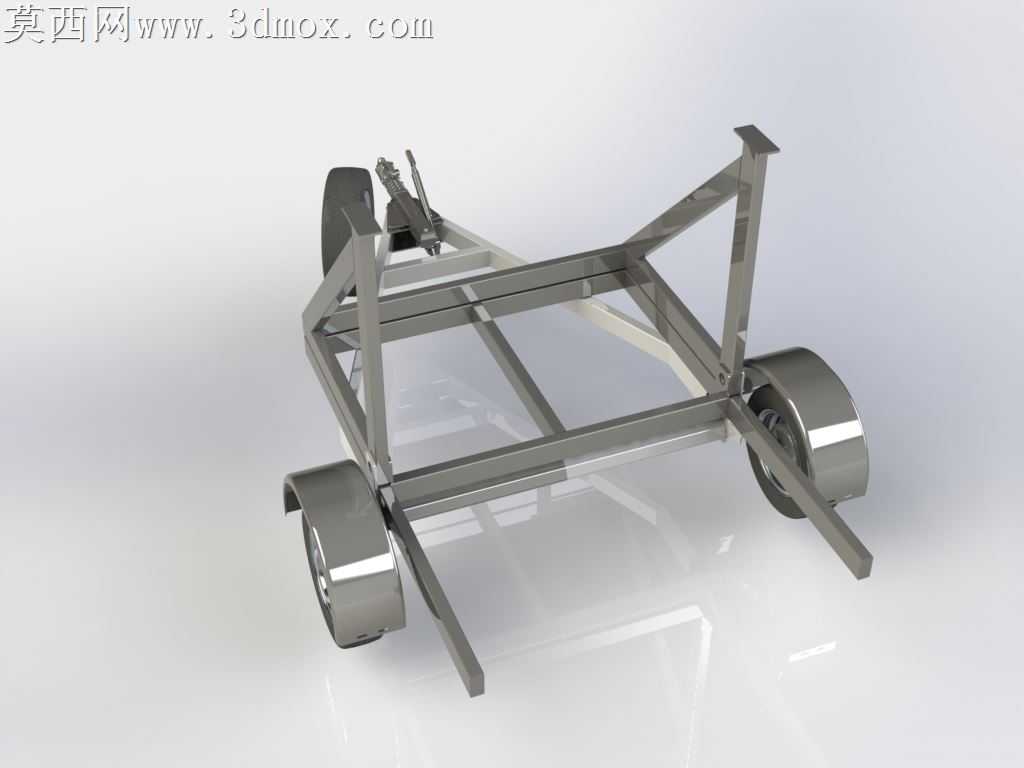

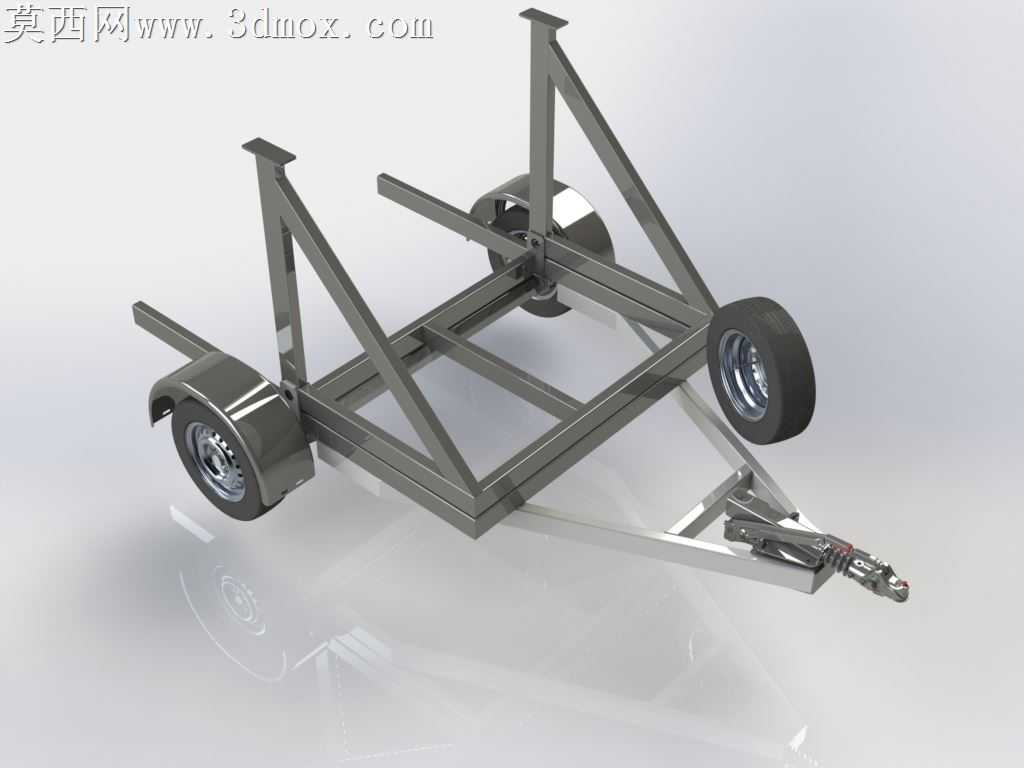

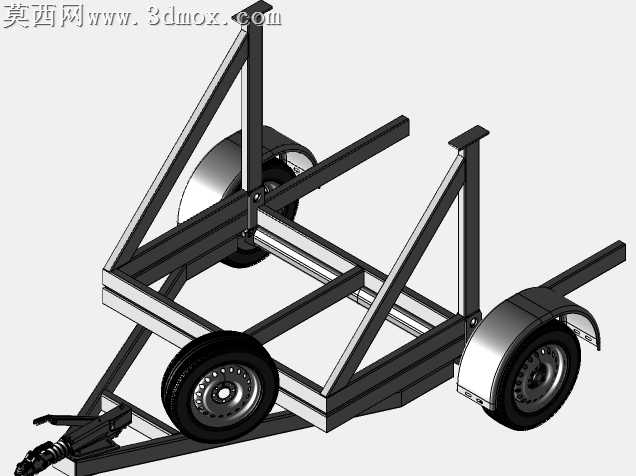

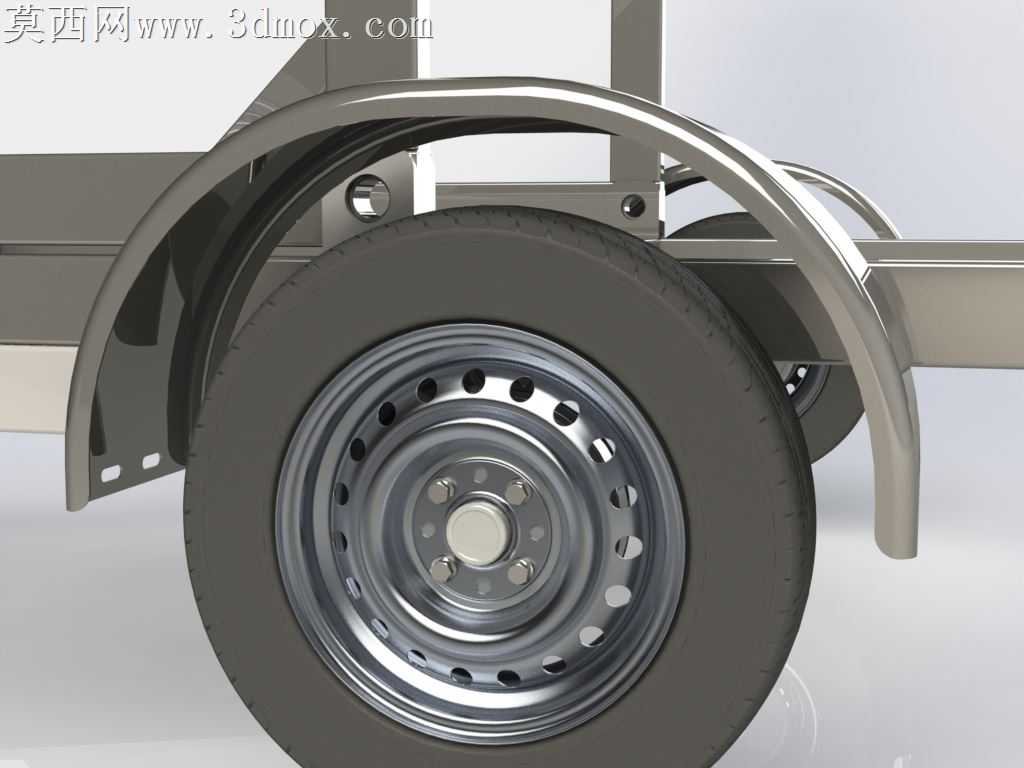

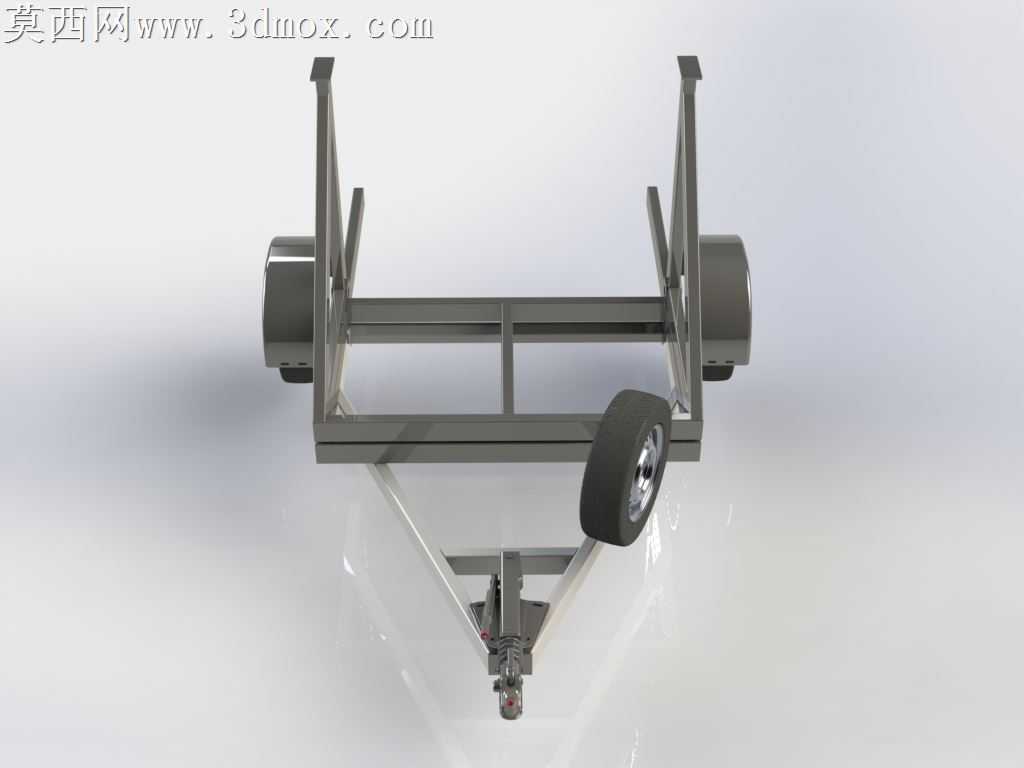

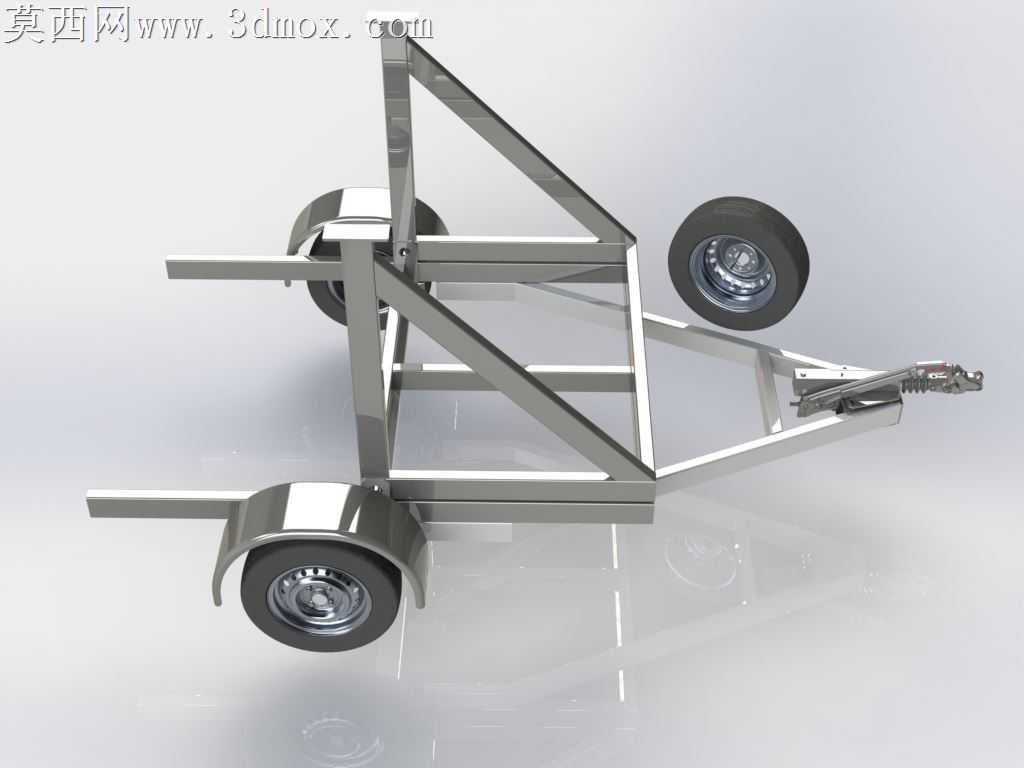

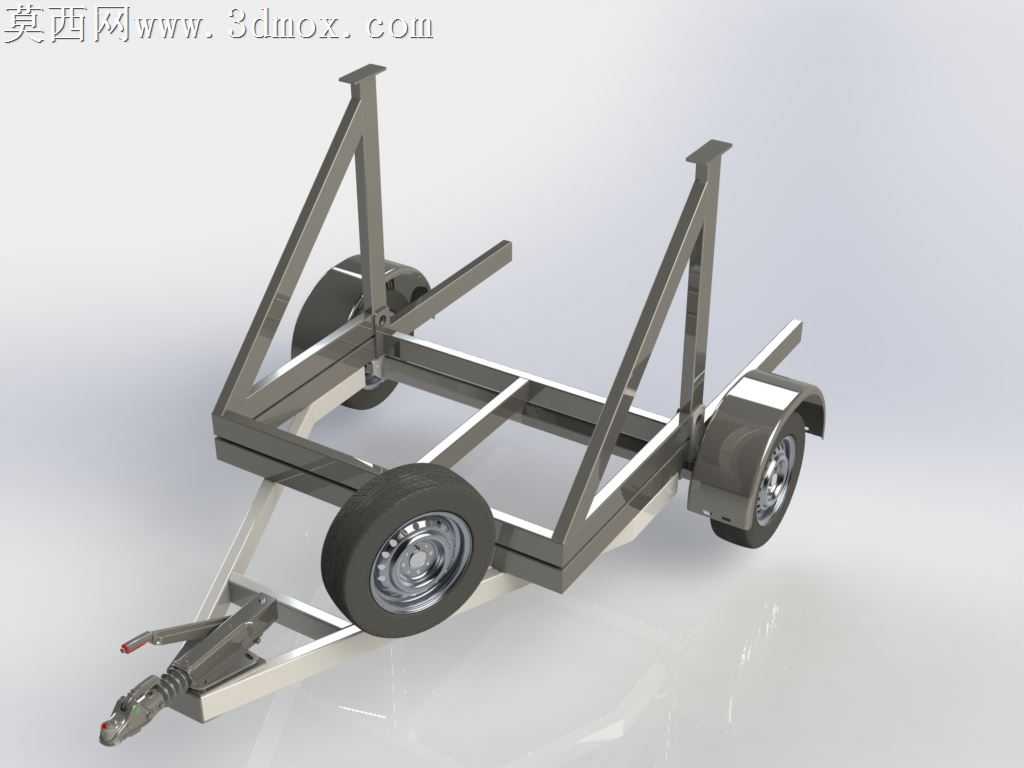

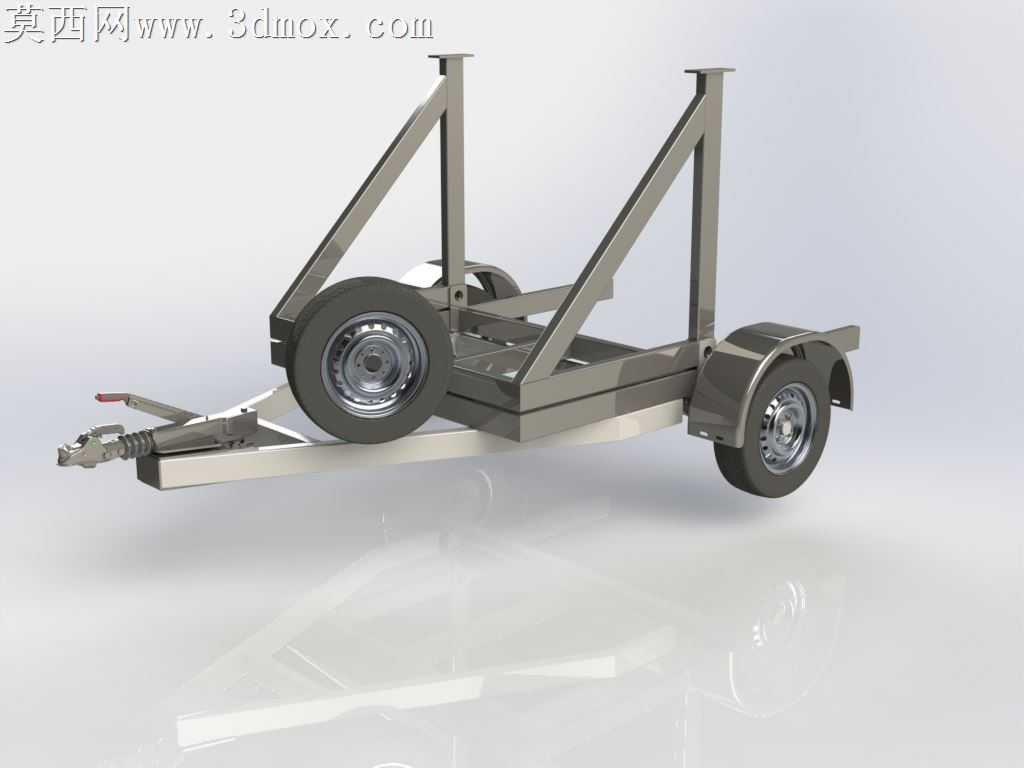

本作品为小型拖车搭配起重功能的组合式设备三维建模成果，建模阶段以实际小型拖挂运载设备的功能需求为核心逻辑，首先完成整体比例的精准把控，参考同类型小型拖挂设备的通用尺寸规范，确定车架主体的长宽高参数、轮距轴距数值以及牵引连接端的标准适配尺寸，保证模型结构符合实际使用的尺寸合理性。建模过程中优先搭建主体承载框架，采用矩形管材的型材结构作为车架的核心受力部分，通过草图绘制框架的二维轮廓后，使用拉伸、焊件特征生成每一段管材实体，对管材衔接的位置做了贴合实际焊接工艺的处理，保留了衔接处的贴合结构，没有出现穿模、错位的不合理结构。轮组部分分别构建了轮毂、橡胶轮胎、轮轴以及连接支架的独立结构，轮胎部分还原了民用小拖车轮毂的螺栓固定结构，轮胎表面添加了符合实际使用场景的浅胎纹细节，轮轴与车架的连接位置设计了可转动的铰接结构，还原真实拖车的转向与行走功能逻辑。起重相关的功能结构部分，在车架的对应承载位置设计了起重装置的安装固定位，预留了起重作业时的支撑受力点位，同时搭配了多视角的工程视图布局，分别展示了模型的正视图、侧视图、俯视图以及斜向等轴测视角，清晰呈现各部分结构的位置关系。渲染阶段采用金属材质作为车架主体的材质表现，还原钢制管材的哑光金属质感，轮胎部分使用深色橡胶材质，区分出金属与橡胶的材质质感差异，对金属部件添加了轻微的环境反射效果，让整体渲染效果更贴近真实金属构件的视觉表现。设计过程中充分考虑了小型拖车的实际使用场景，既保证拖行运输的基础承载能力，也整合了小型起重作业的功能拓展，整体结构紧凑，各部件的连接逻辑清晰，没有冗余的无效结构，所有受力部位的结构都做了对应的加强处理，比如牵引端的连接位置做了加厚的板材固定，轮组安装位置添加了加强筋结构，保证结构强度符合实际使用的受力要求，同时模型还搭配了实际场景下的实物参考对照，让三维模型的结构还原度更贴近真实产品的形态。
