车载折臂起重吊运平板拖车设计

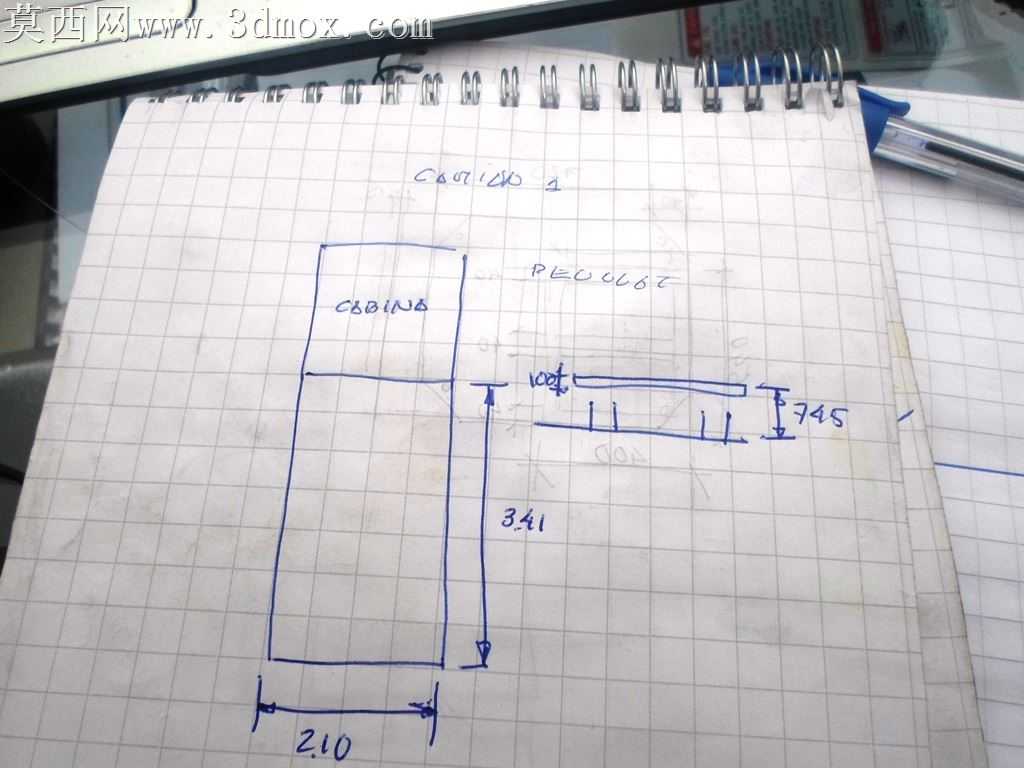

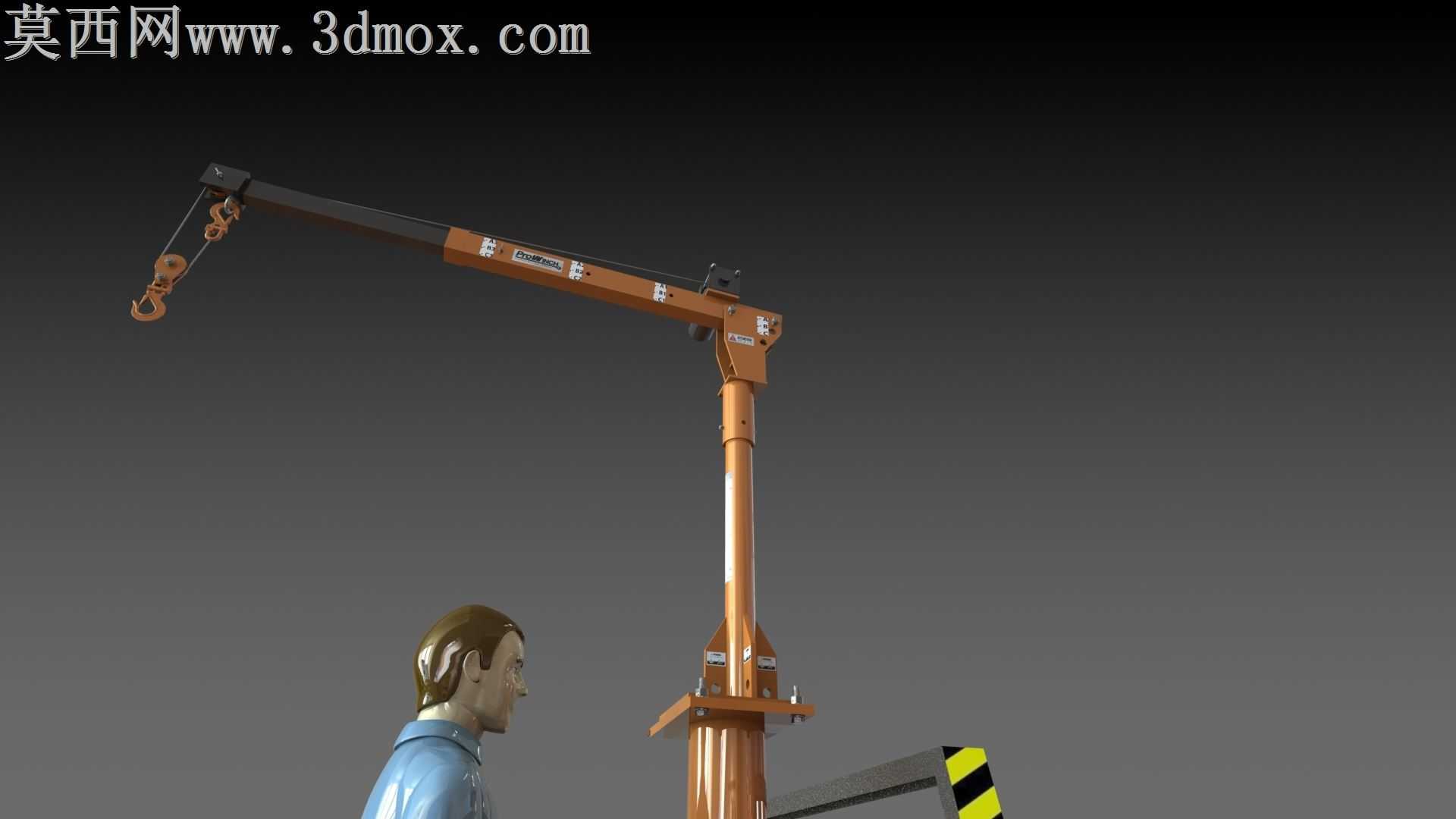

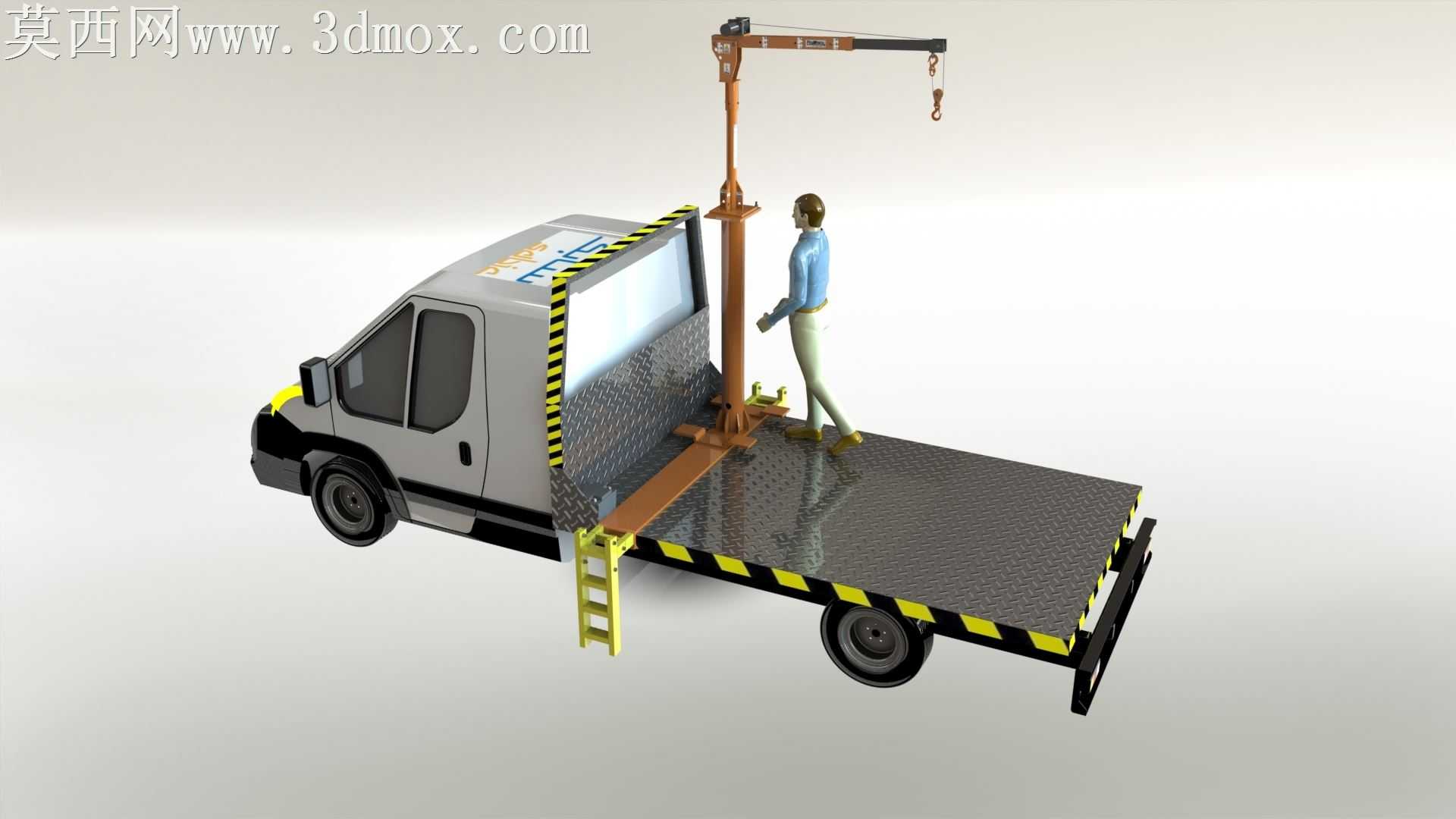

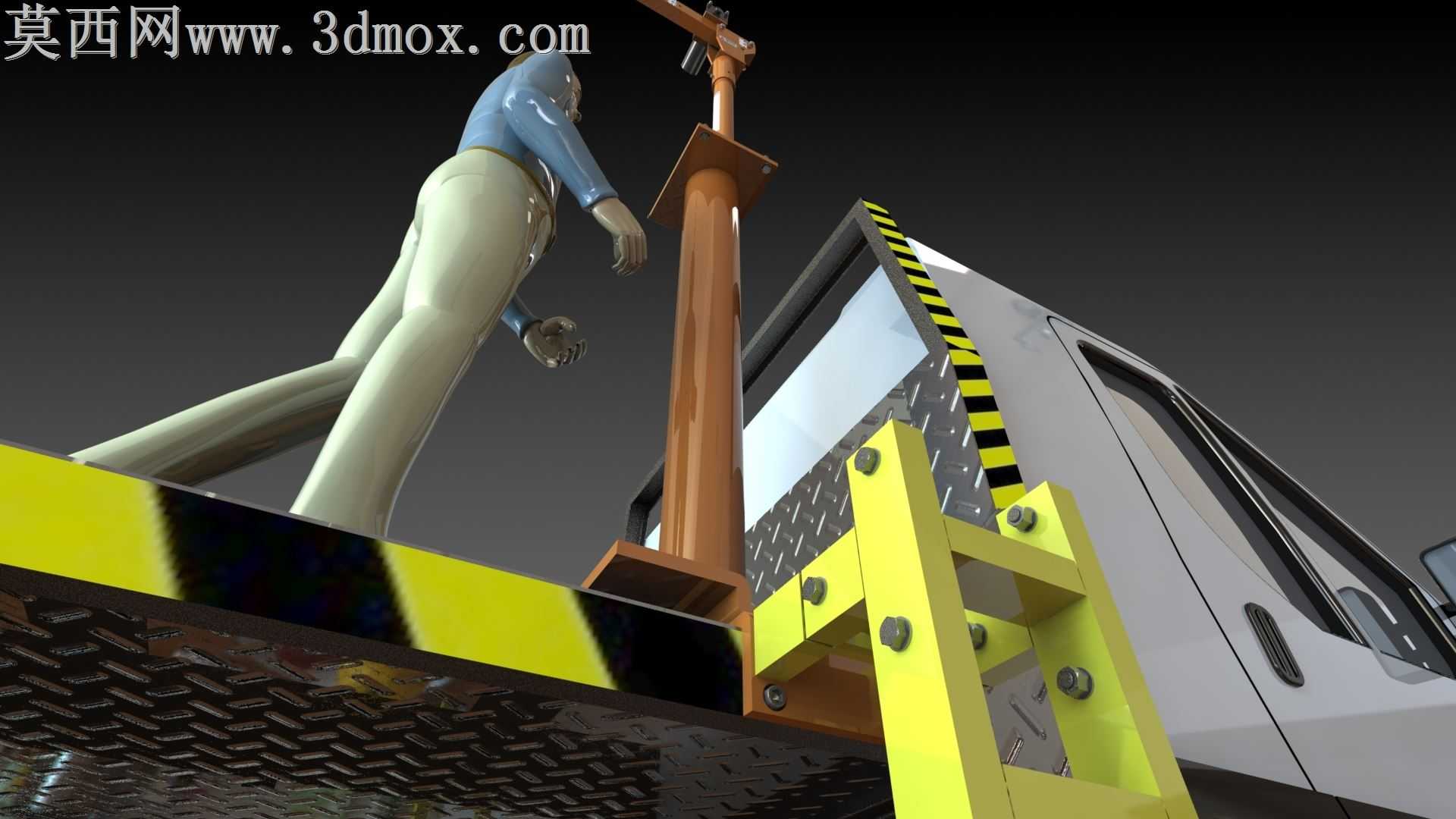

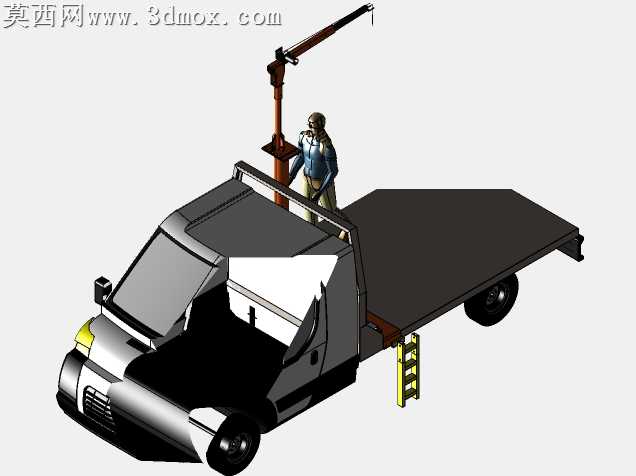

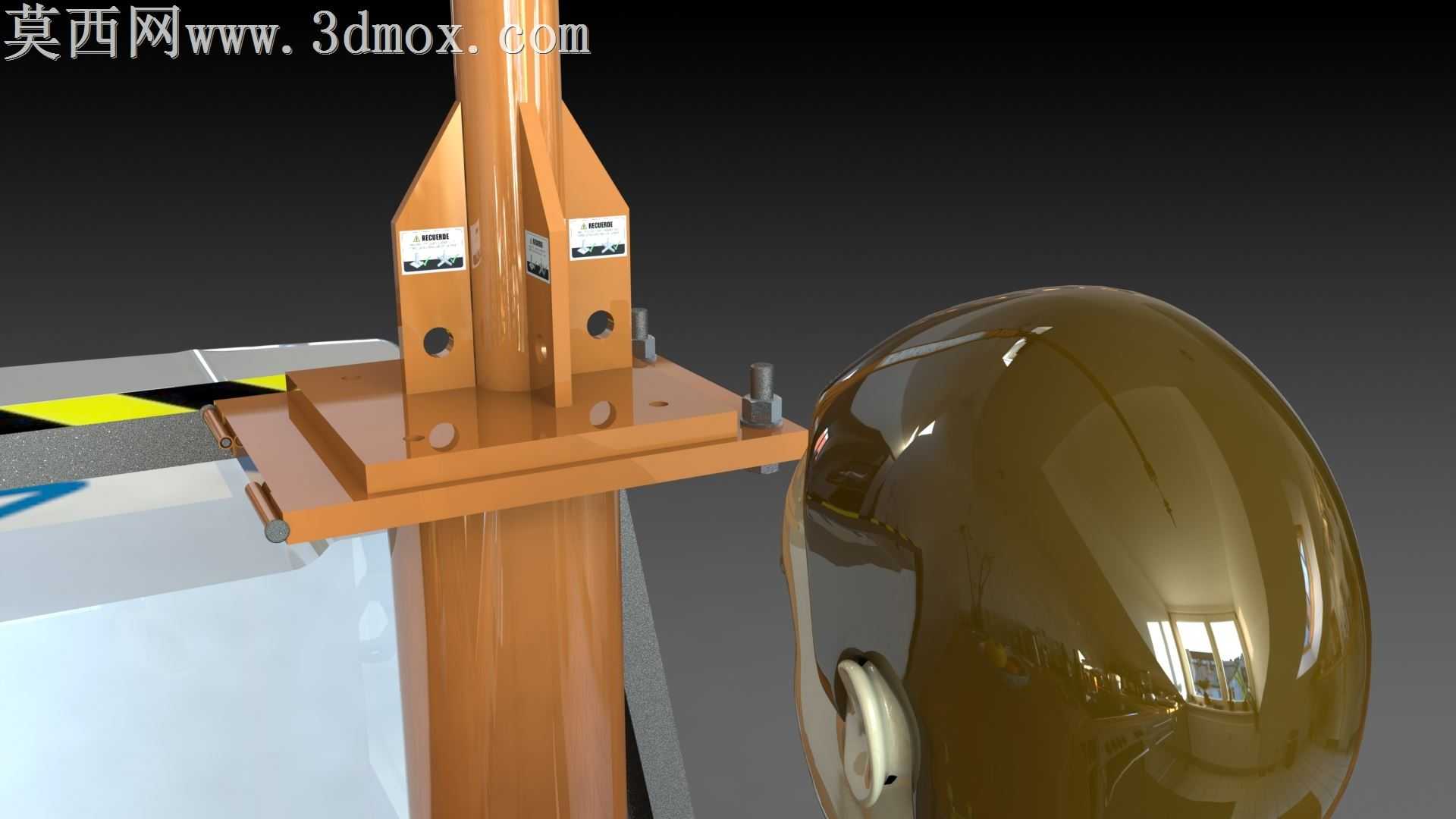

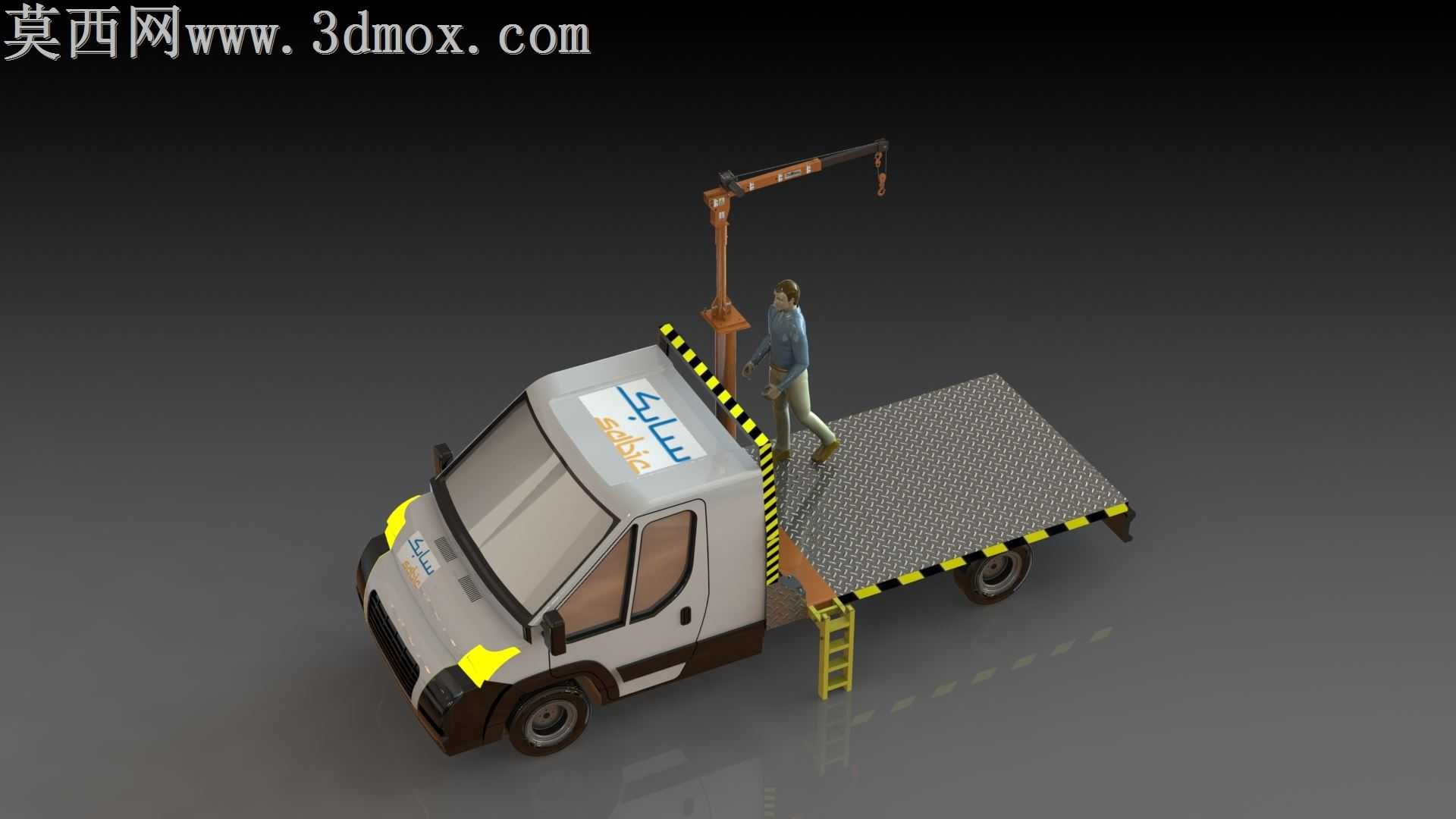

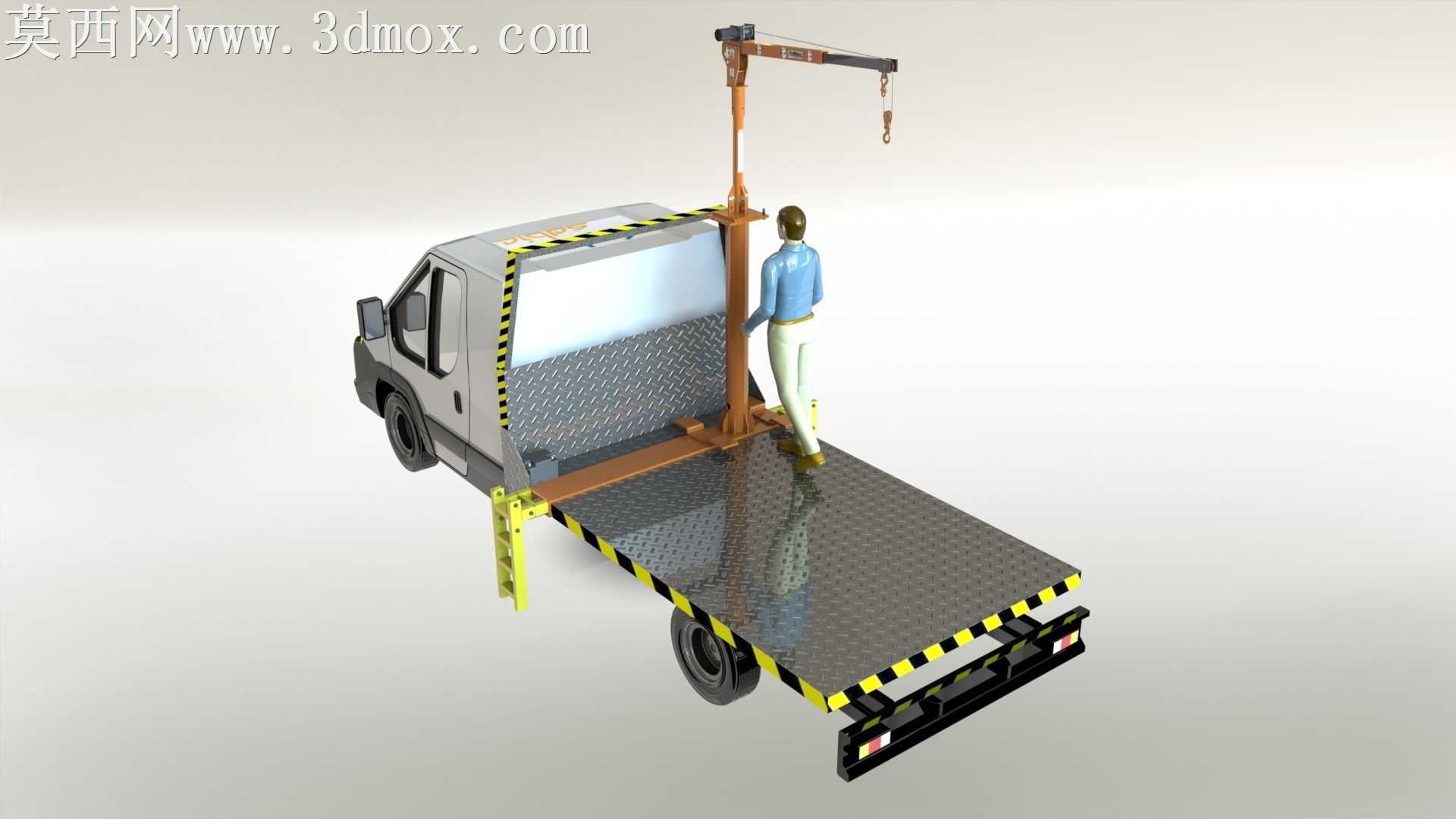

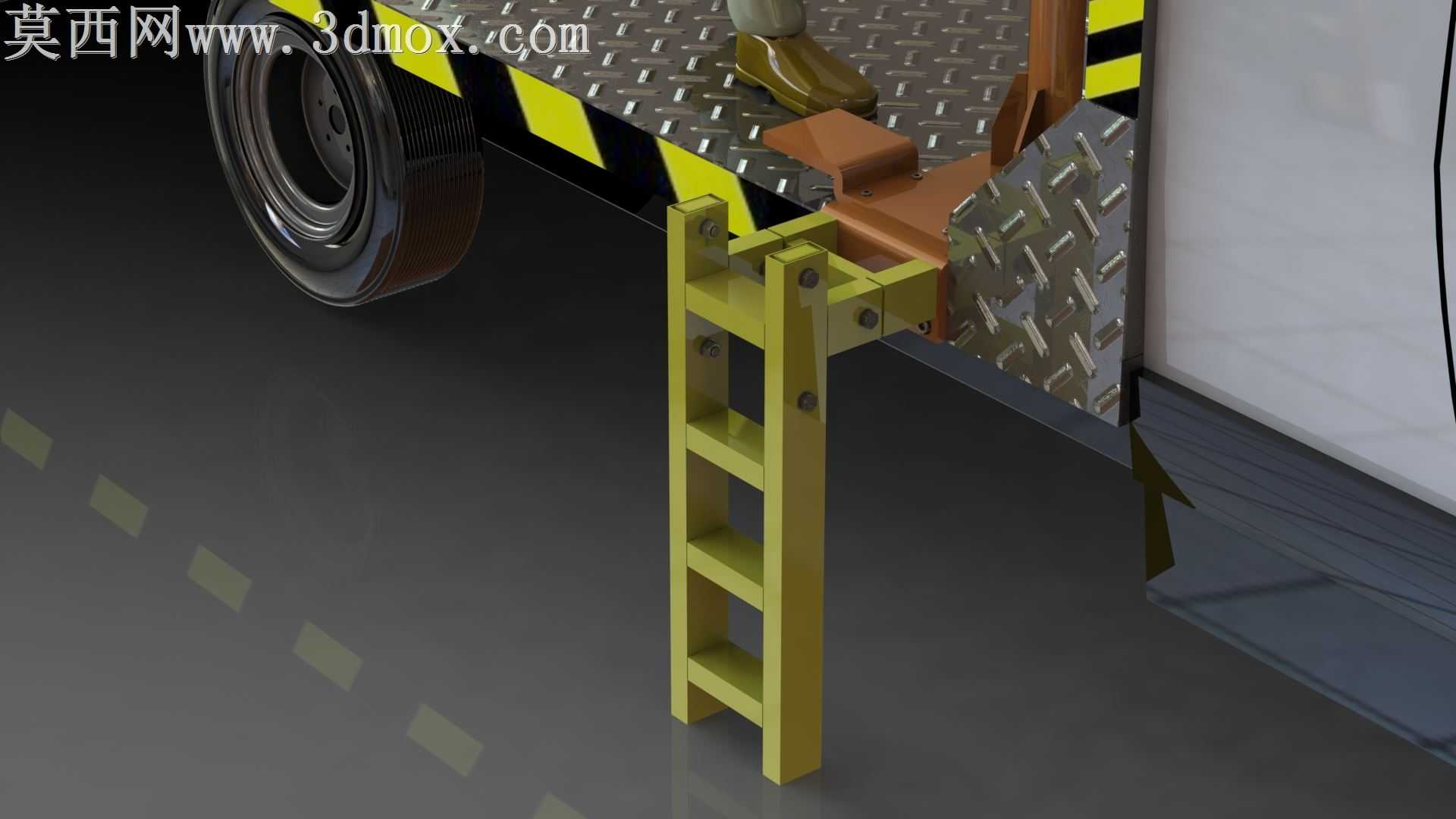

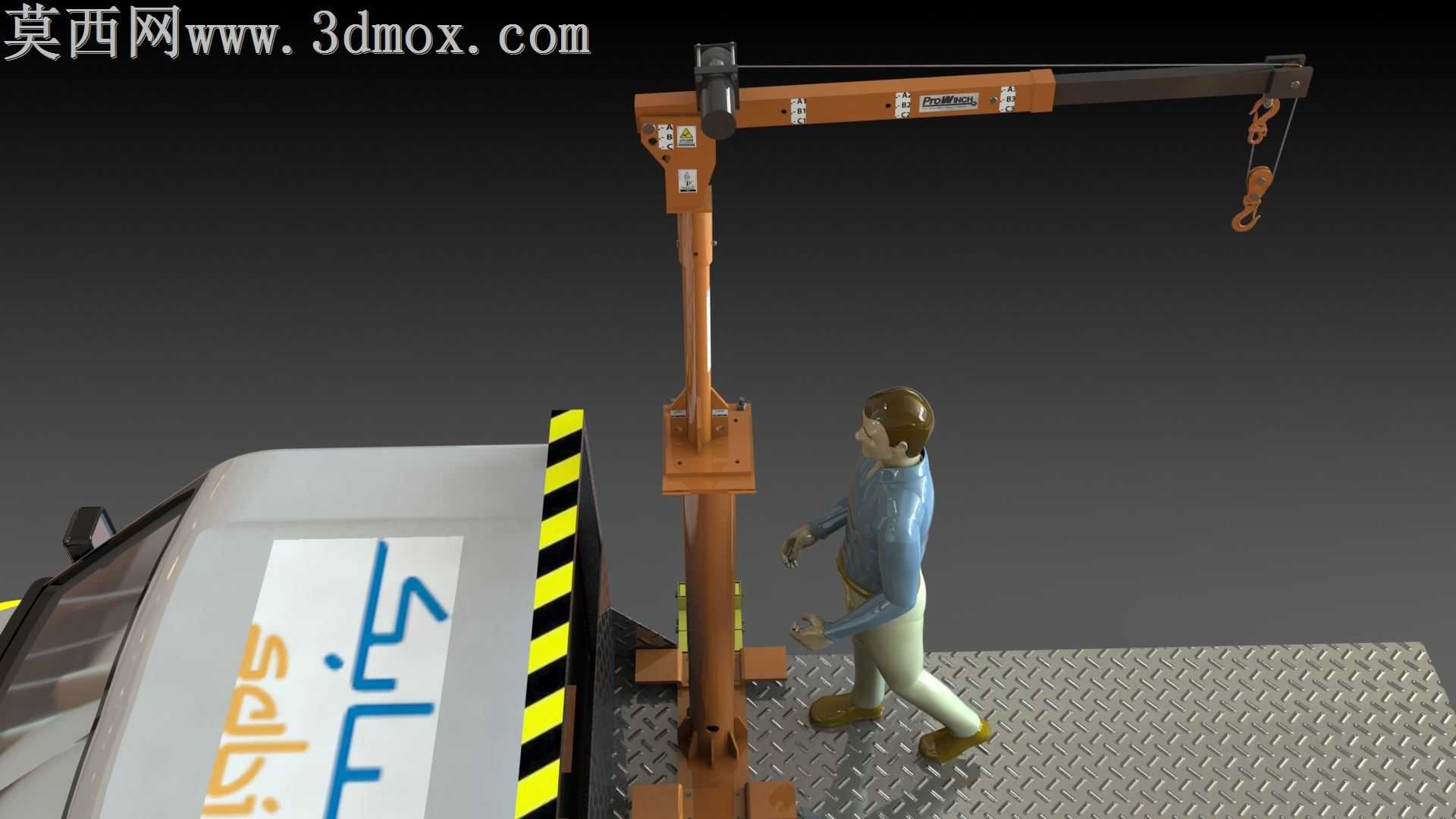

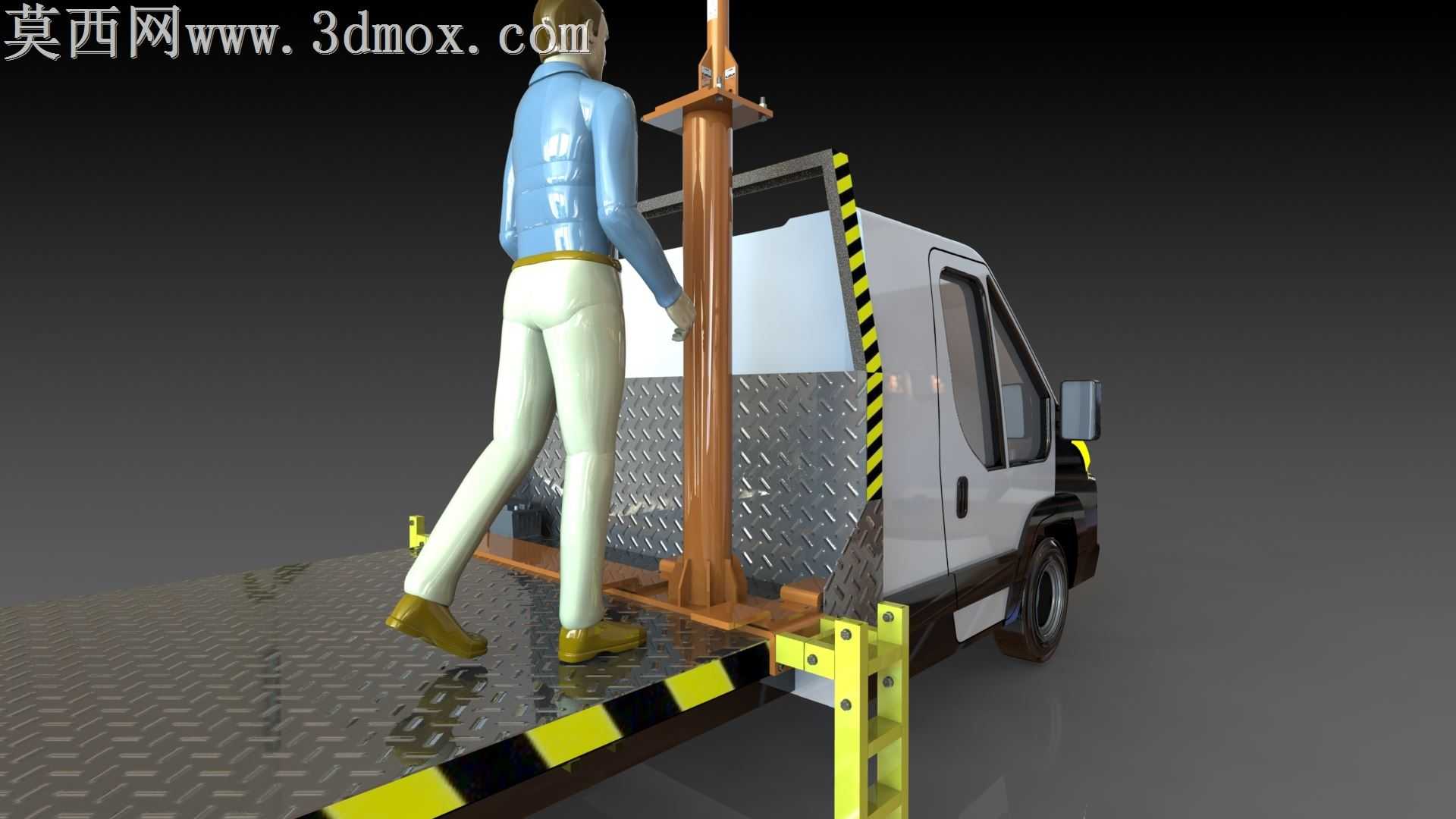

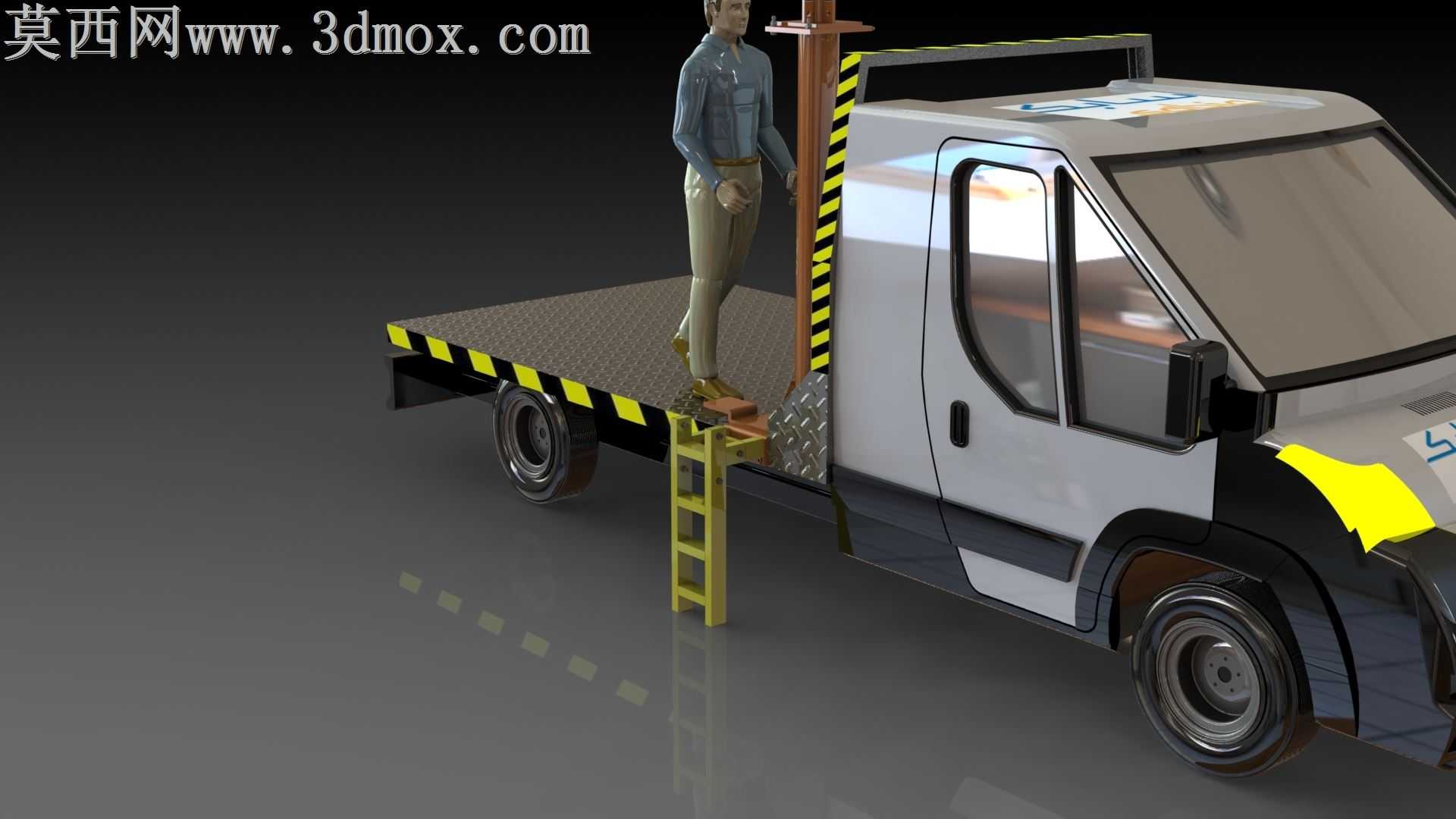

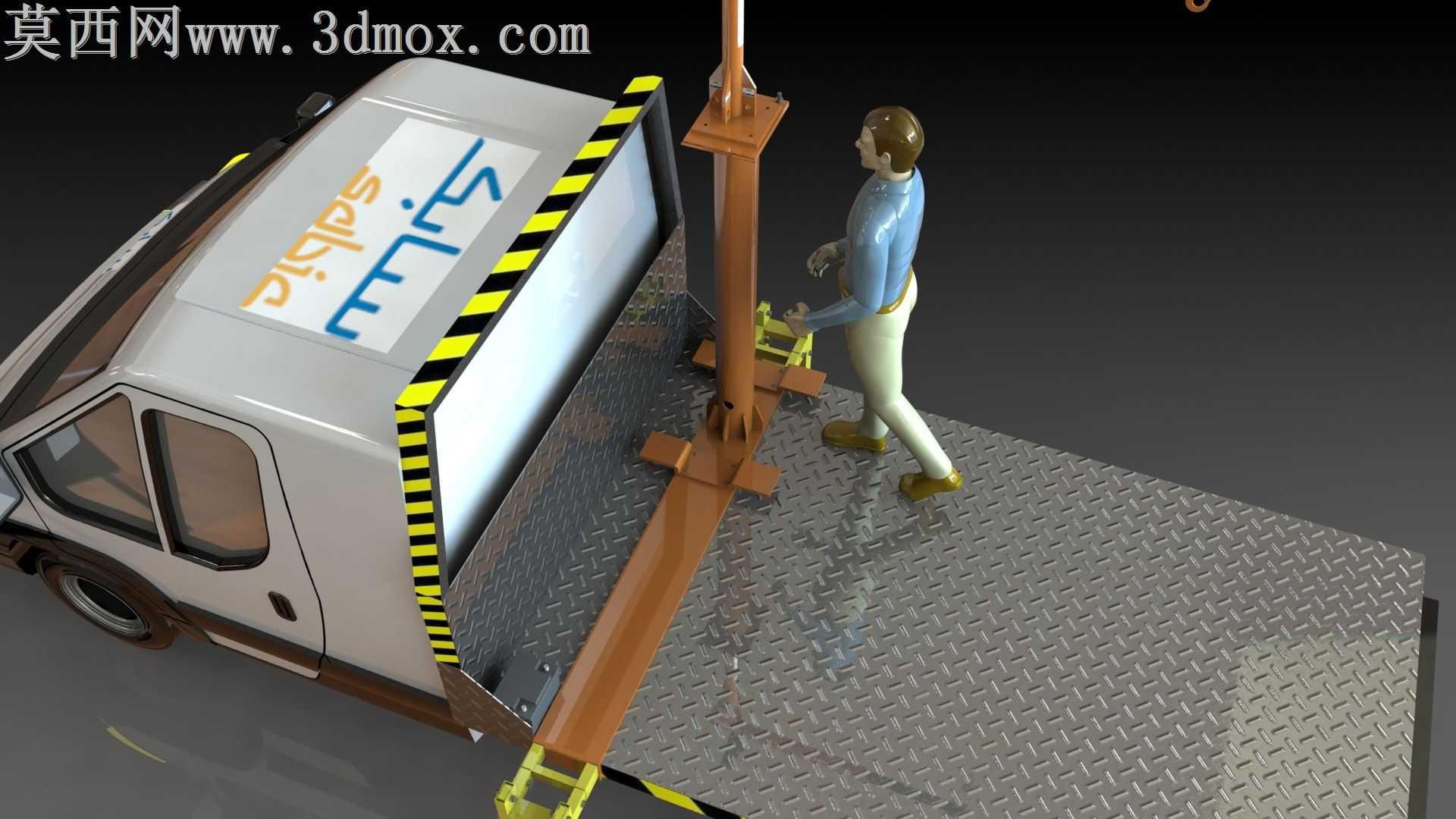

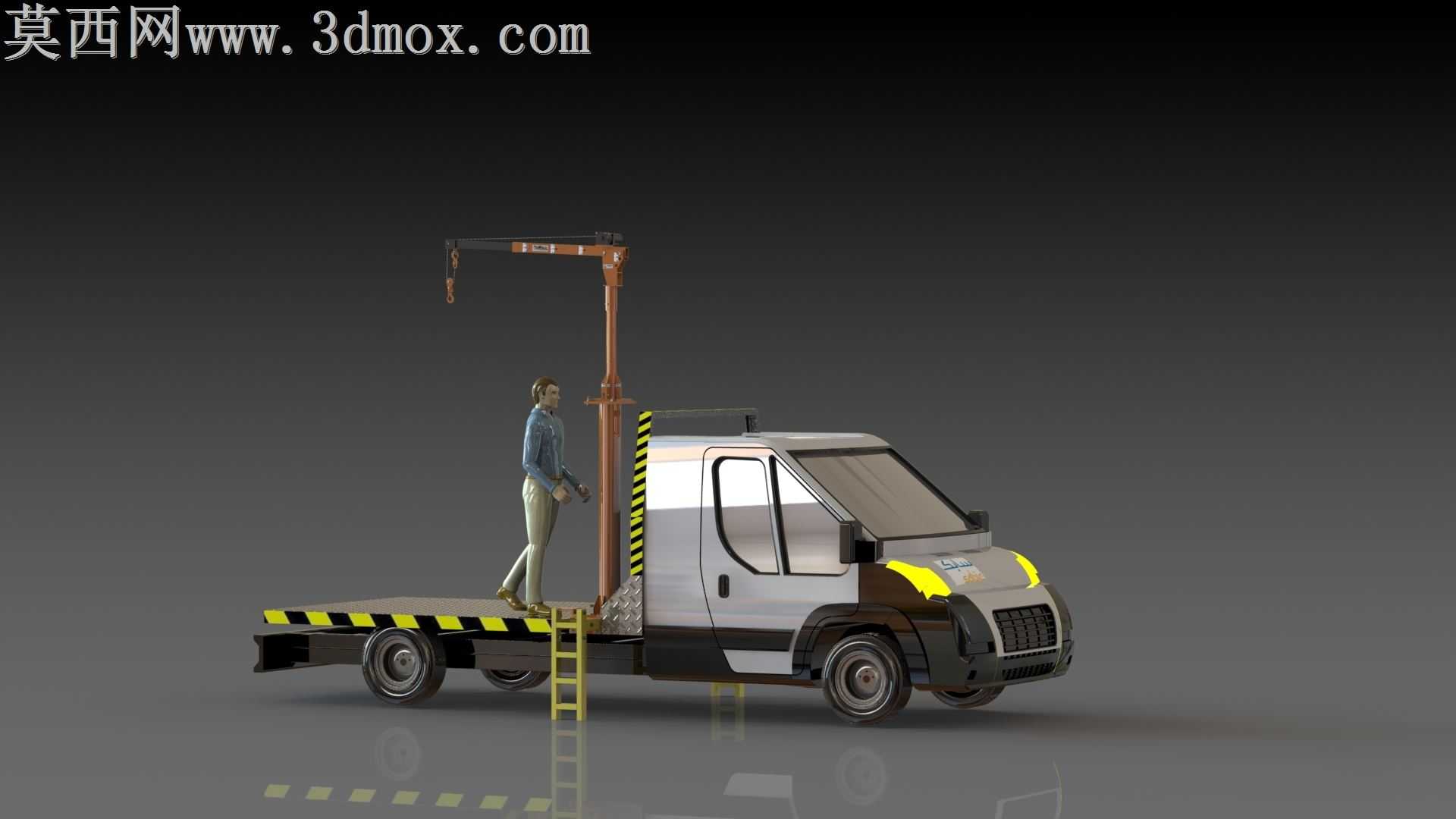

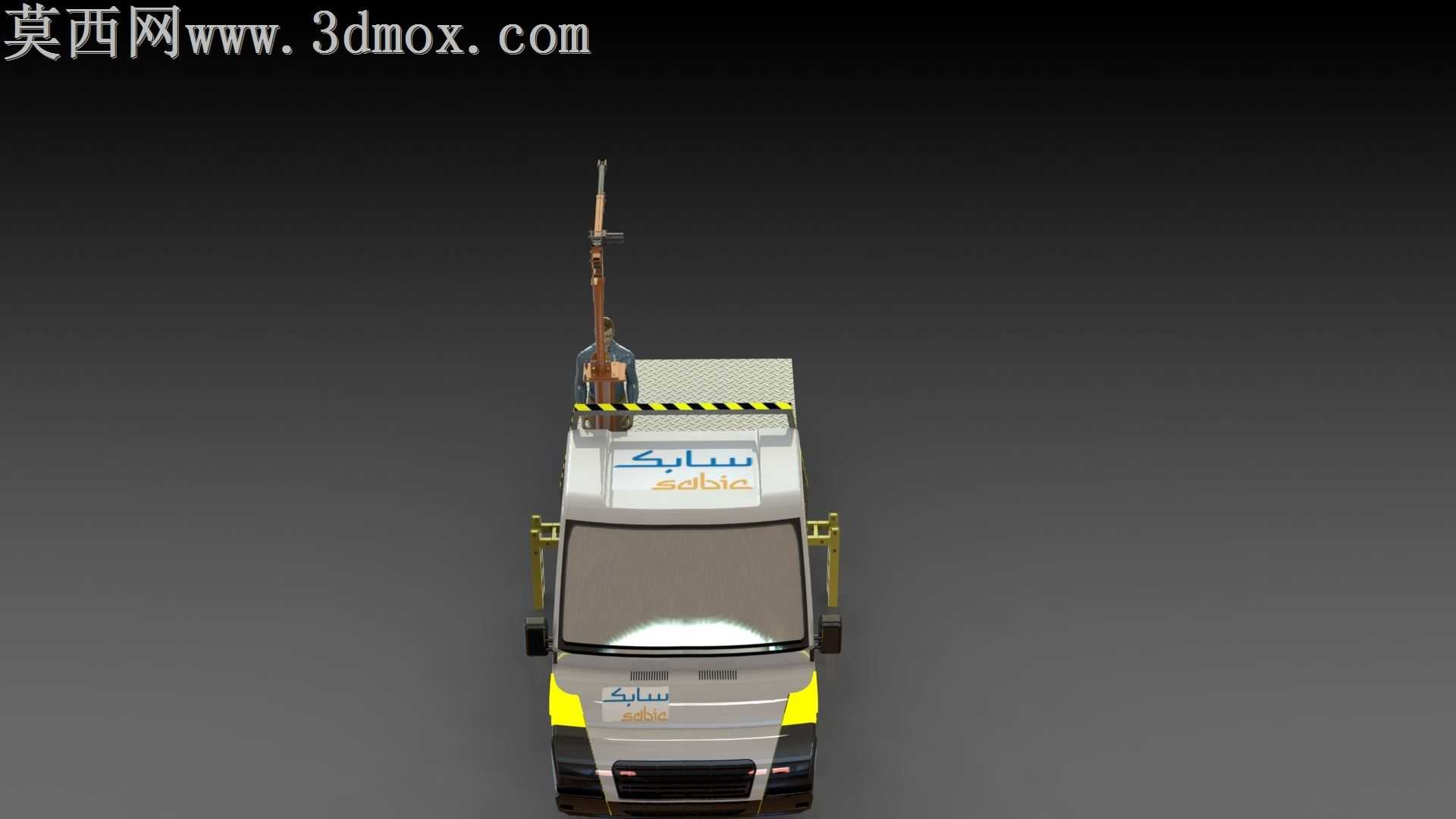

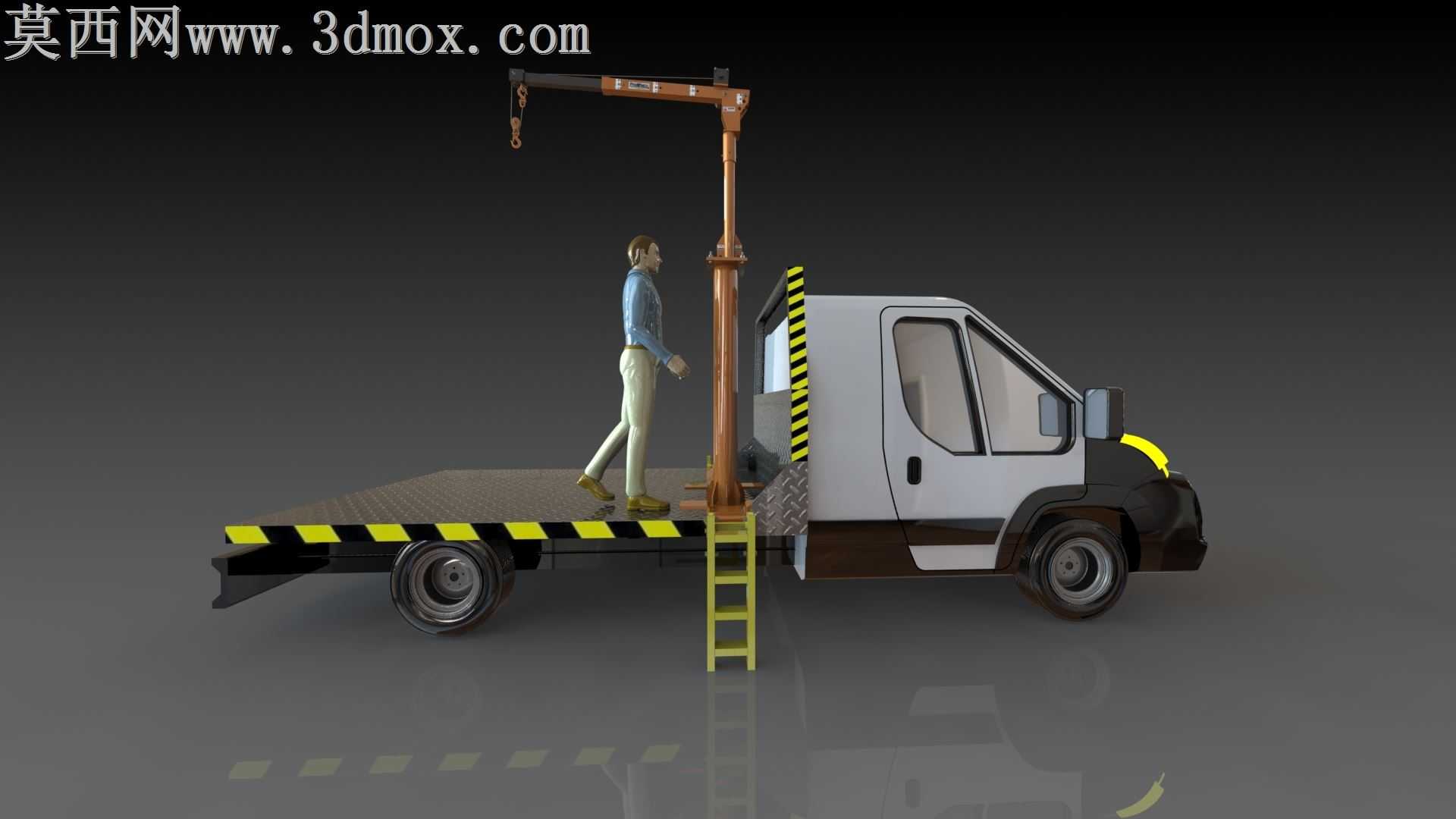

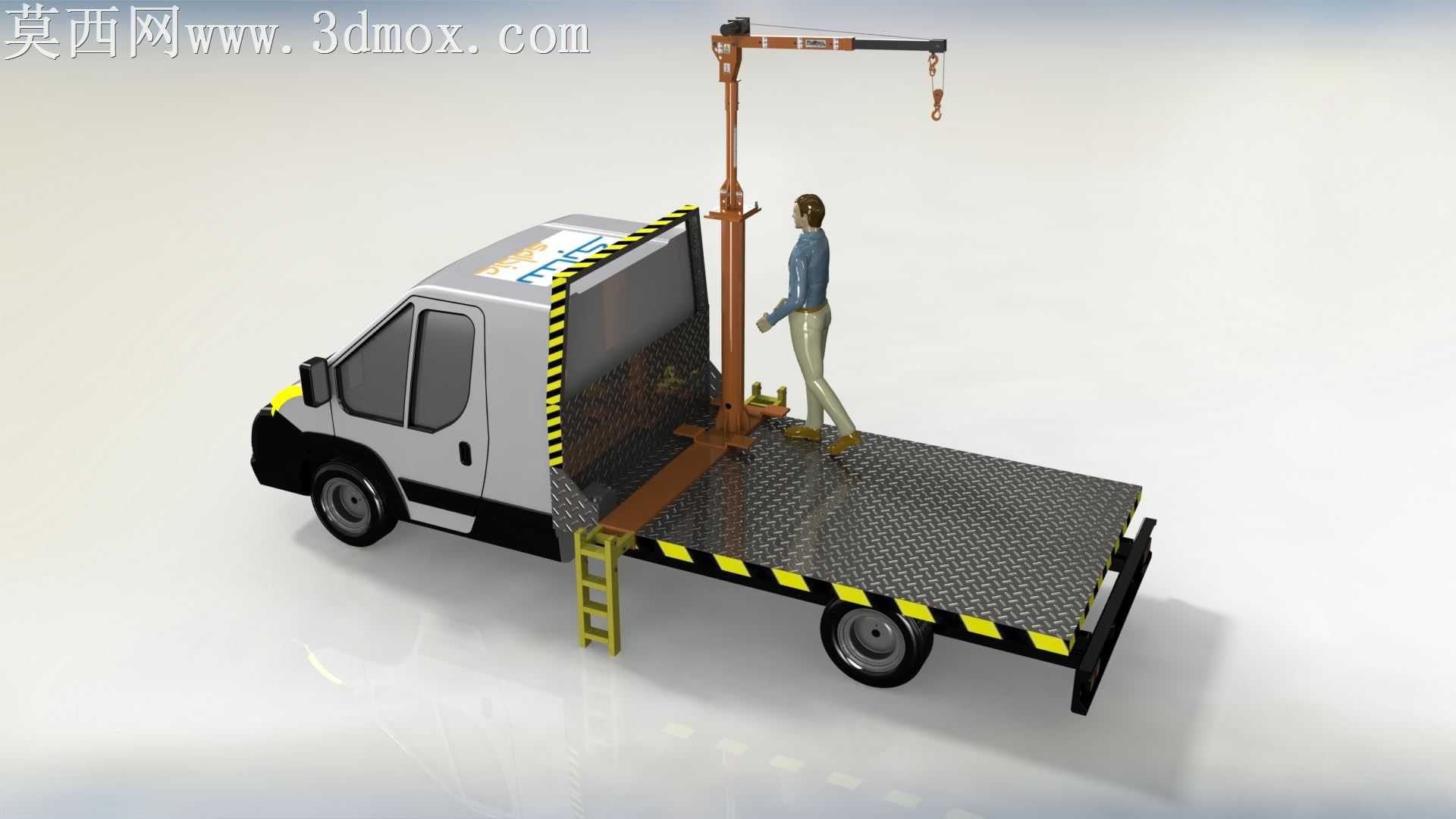

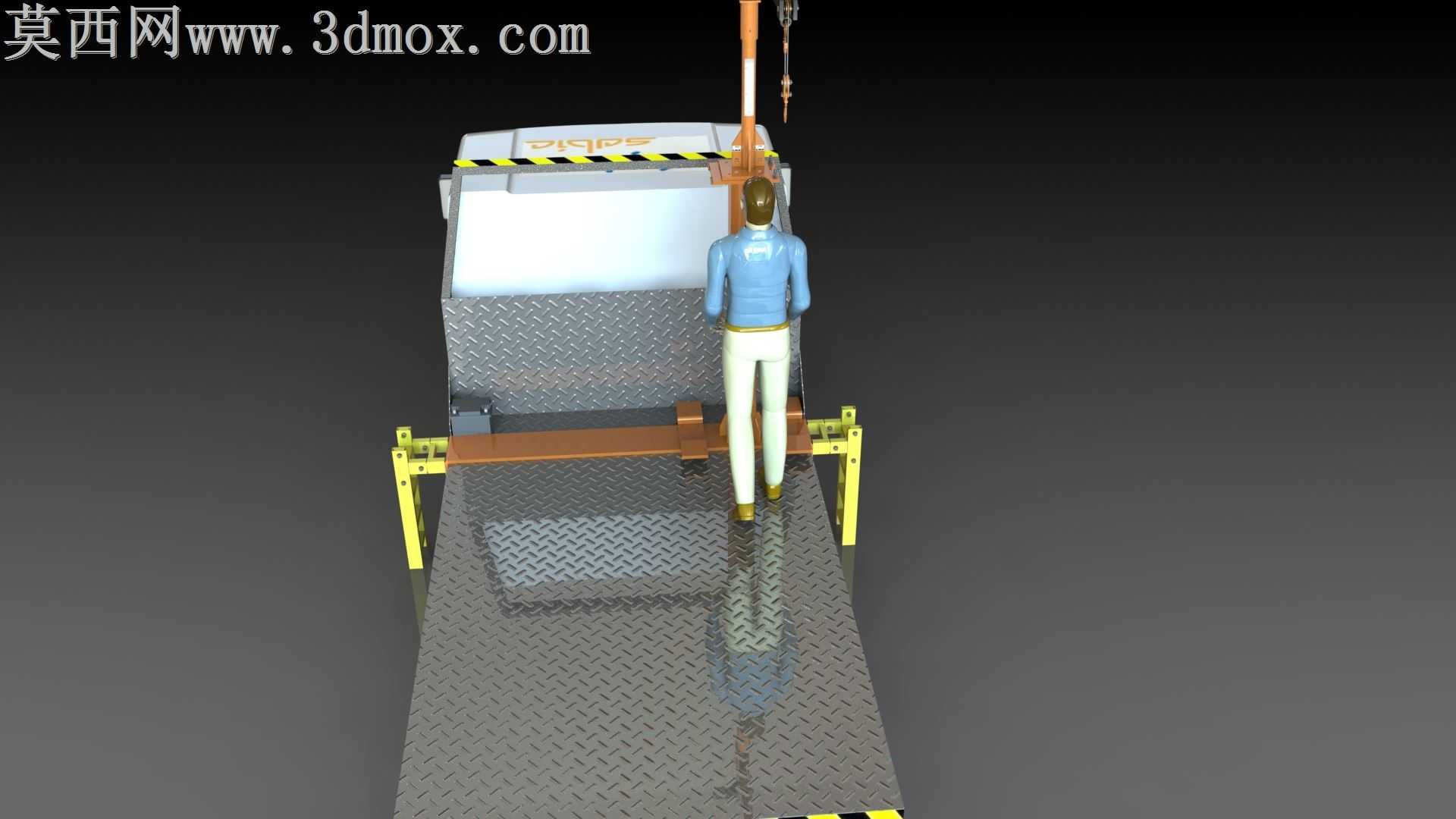

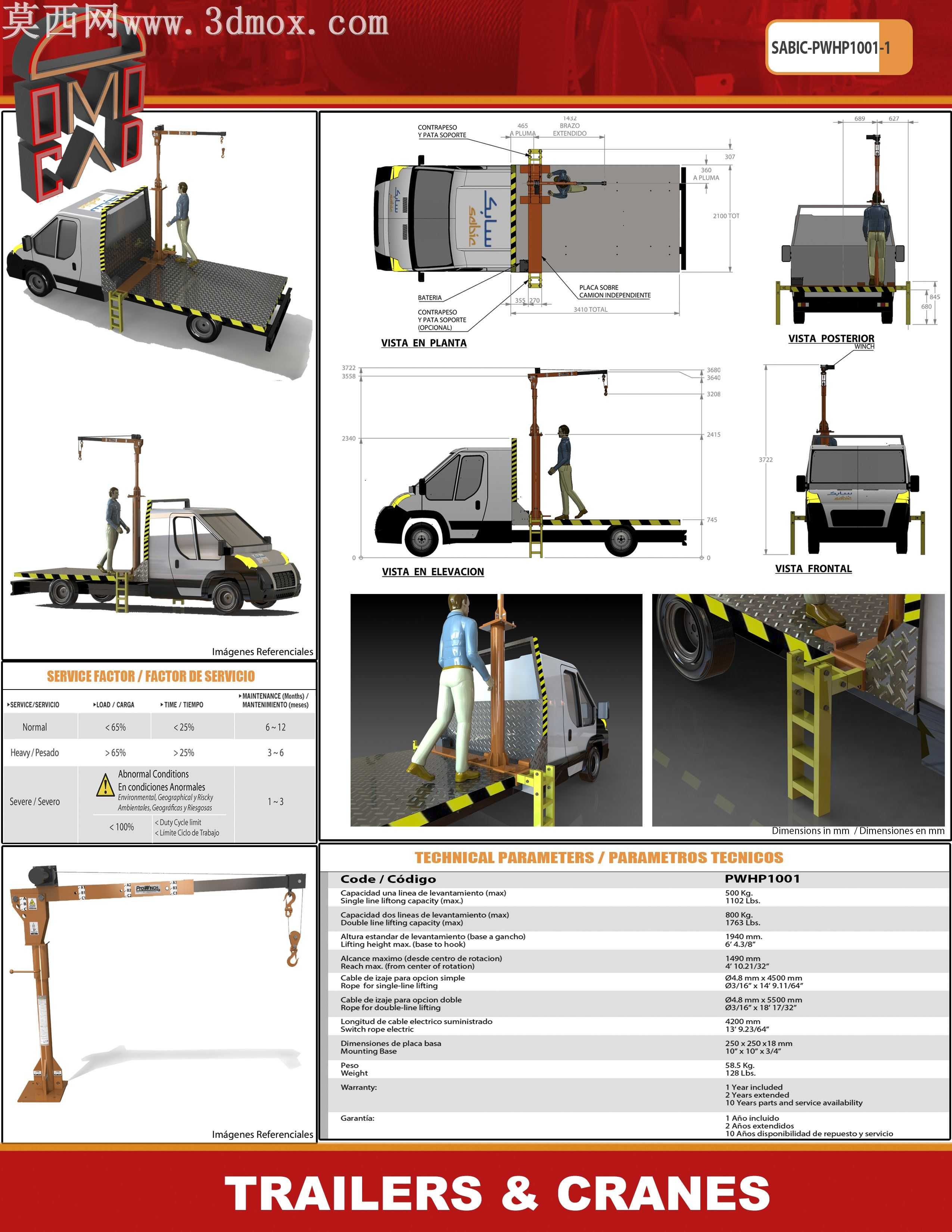

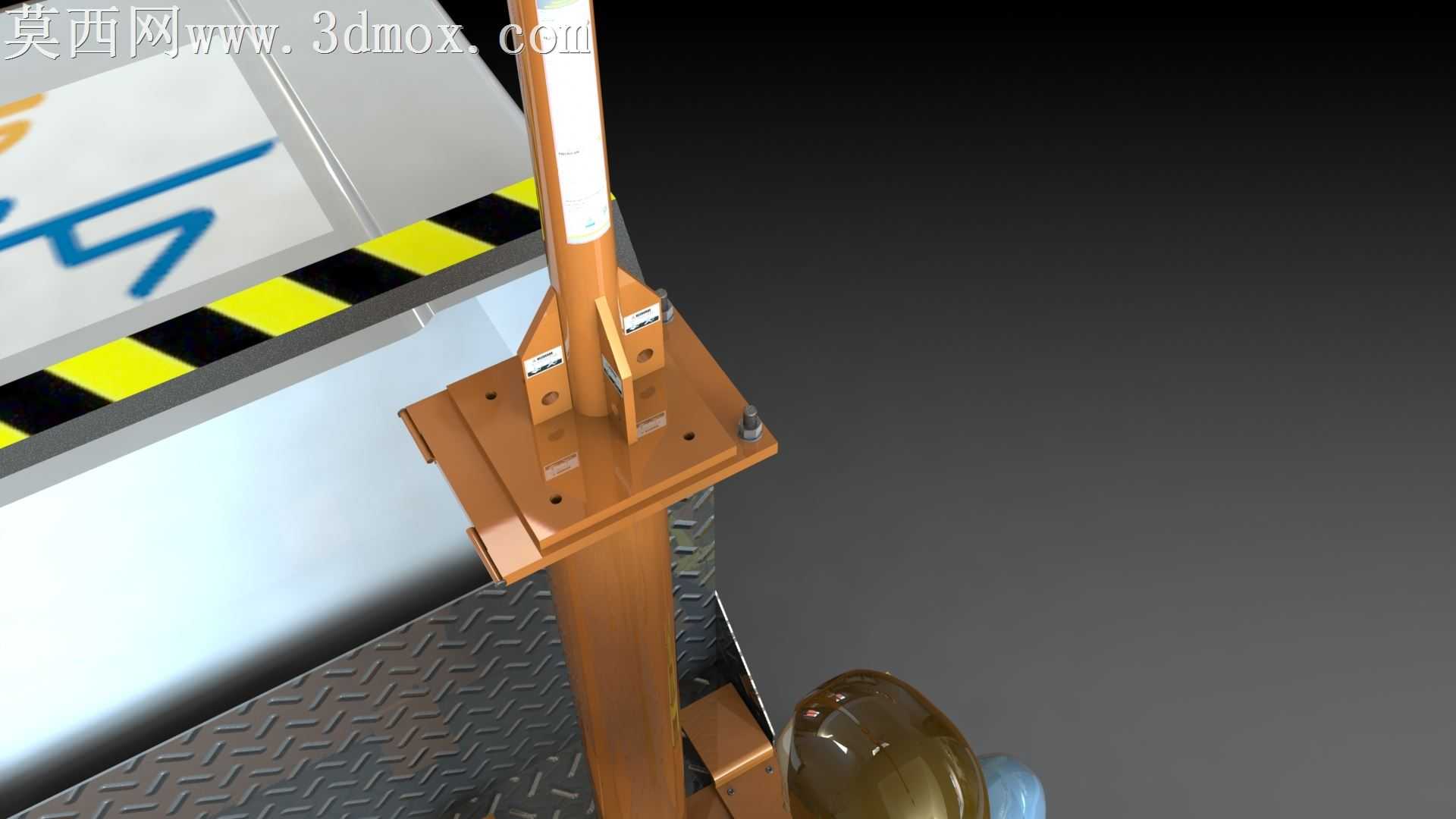

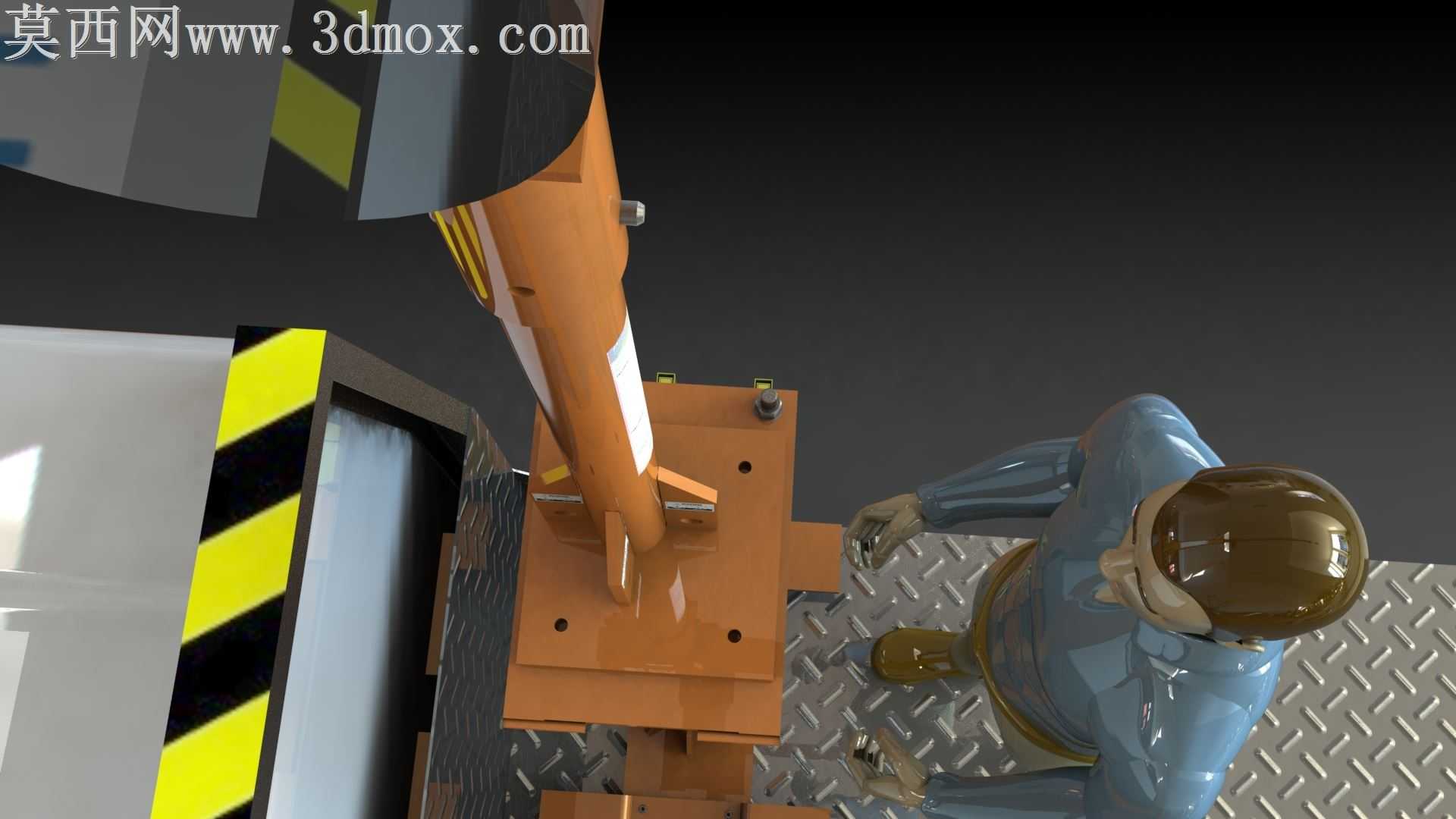

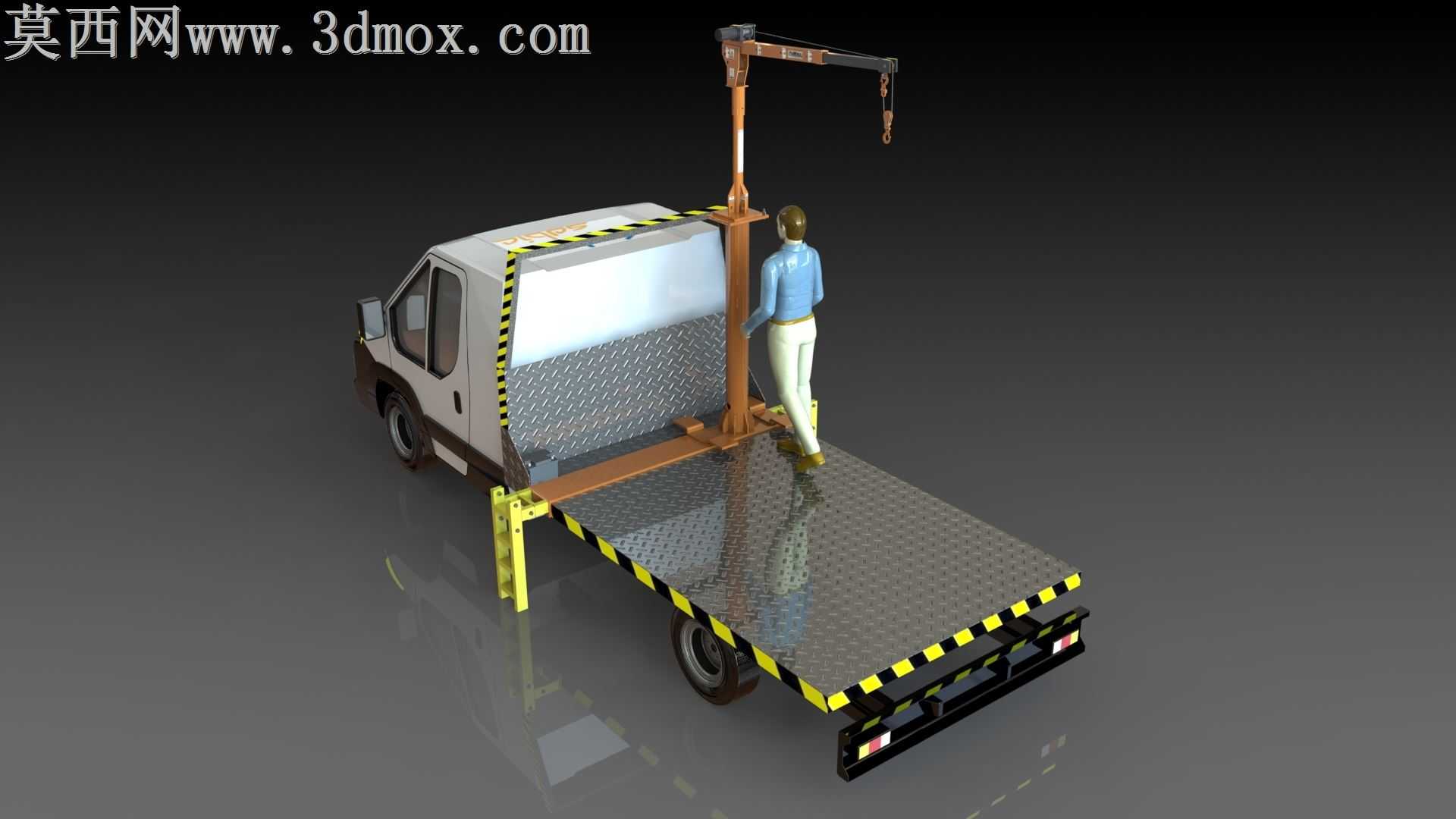

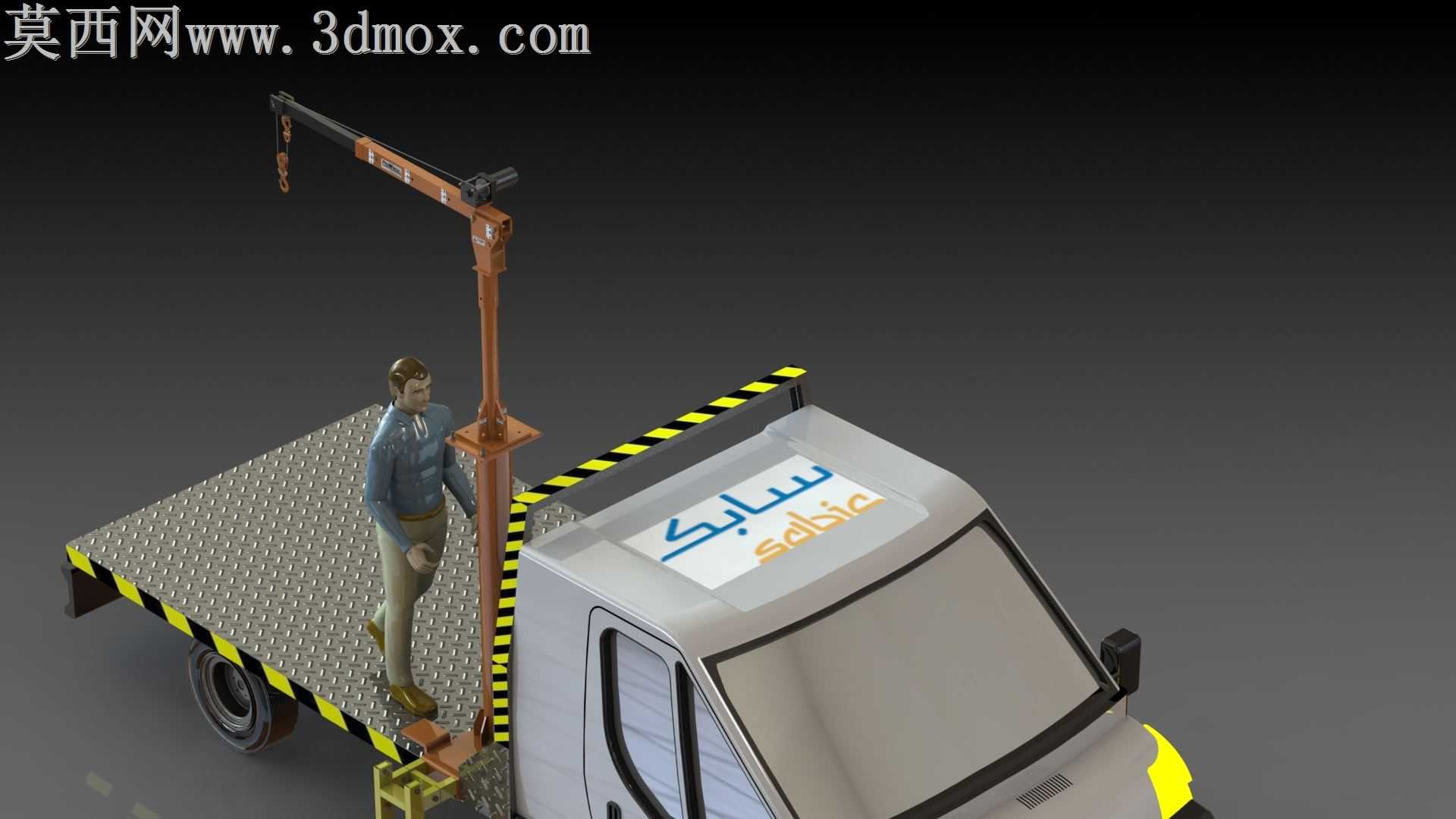

本作品为搭载小型折臂起重装置的平板拖车三维设计，建模阶段采用自顶向下的设计思路，先完成整车底盘的基准框架搭建，确定平板货台的承载尺寸、轴距、轮距等核心参数，再逐一拆分建模行走轮组、平板边框、防滑台面、侧边防护结构，保证各部件装配间隙符合实际工程公差要求。起重吊臂部分按照12伏电动驱动、额定起重量800公斤的参数要求建模，依次完成立柱回转基座、多节折叠臂段、吊钩滑轮组、操作工位结构的细节还原，对吊臂与货台的连接支座做了加强结构设计，同时还原了支腿支撑结构、登车梯、操作扶手等附属部件，确保起重作业时的结构稳定性。材质渲染阶段，平板货台边缘的警示黄黑条带采用高反光耐磨漆面材质，吊臂金属结构件做了哑光工业漆质感处理，轮胎还原橡胶材质的细微纹理，操作工位的防滑踏板做了凹凸纹理的材质表现，不同功能部件的材质区分清晰，便于直观识别各结构的功能属性。结构设计上充分考虑实际使用场景，吊臂折叠收纳时可贴合货台侧边放置，不占用平板载货空间，回转基座可实现一定角度的水平回转，满足不同方位的吊运需求，支腿可在起重作业时伸出支撑地面，分散载荷避免车辆侧倾，电动驱动单元的安装位置预留了检修空间，整体结构紧凑实用，兼顾载货运输与小型重物吊运的双重功能，可用于厂区内短途转运、小型设备装卸等场景，建模过程中对所有运动部件做了装配约束验证，确保吊臂折叠、回转、支腿伸缩等动作无结构干涉，各部件的连接方式符合常规机械装配逻辑，具备实际生产参考价值。
