可调节角度式多功能健身举重训练凳

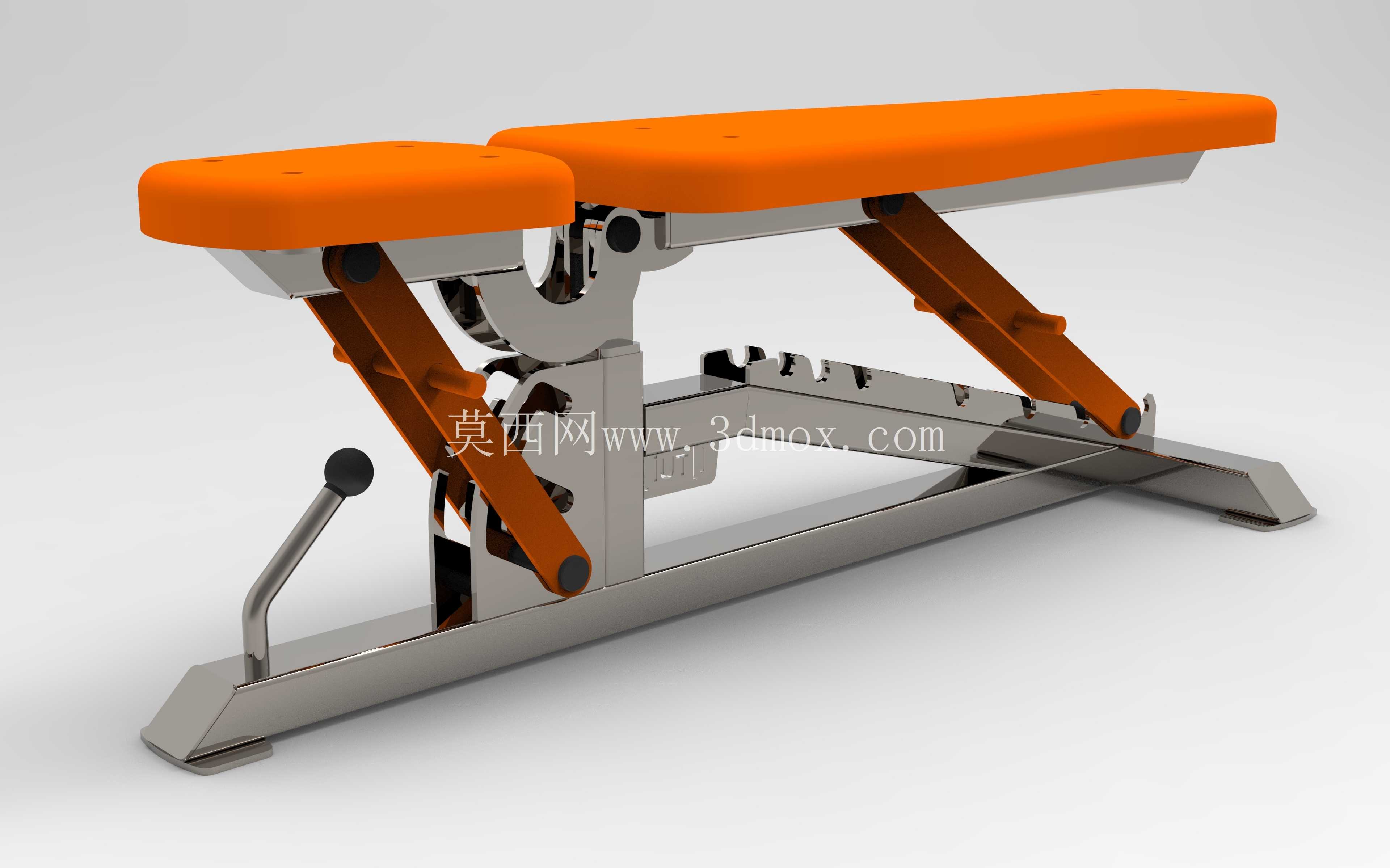

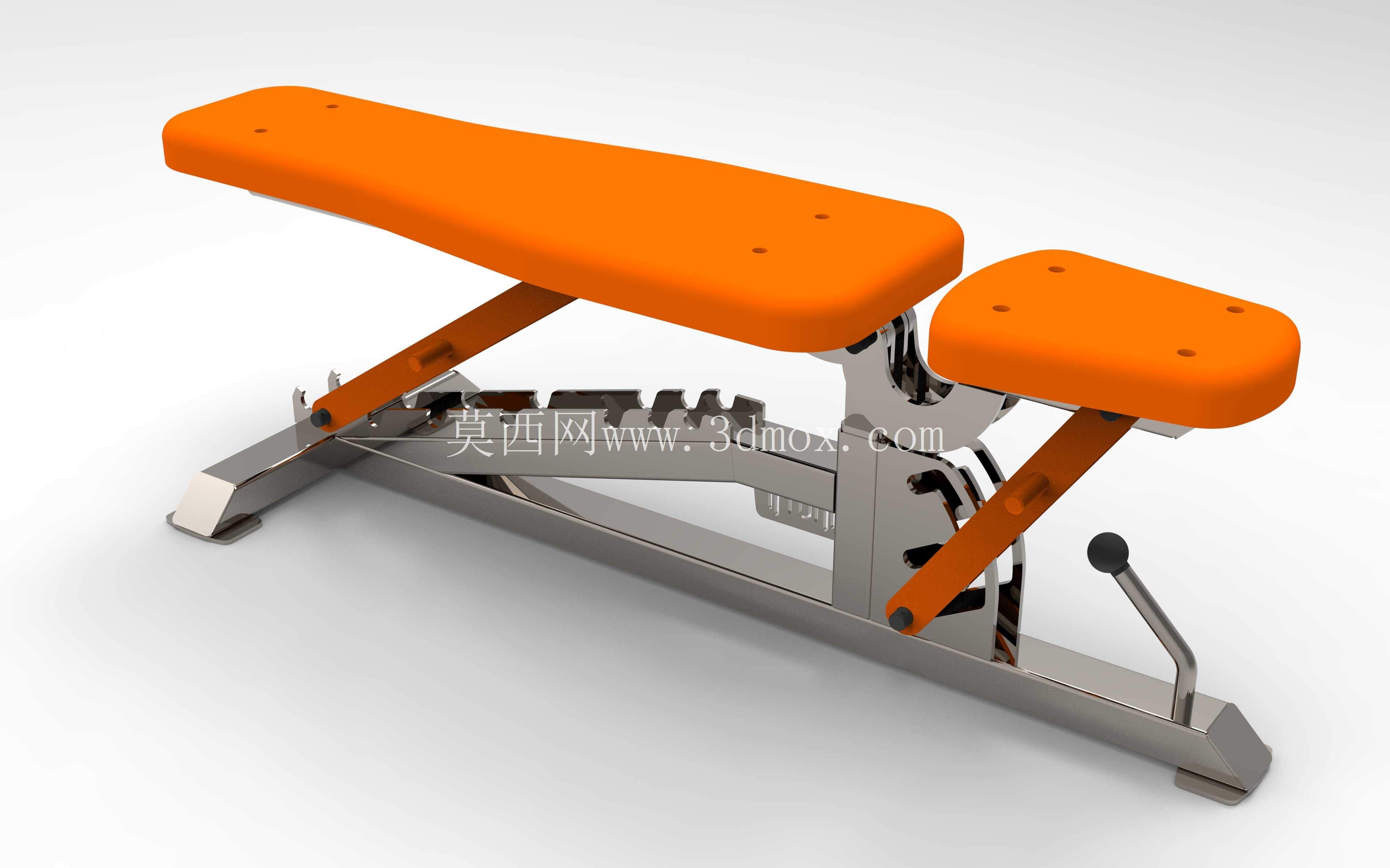

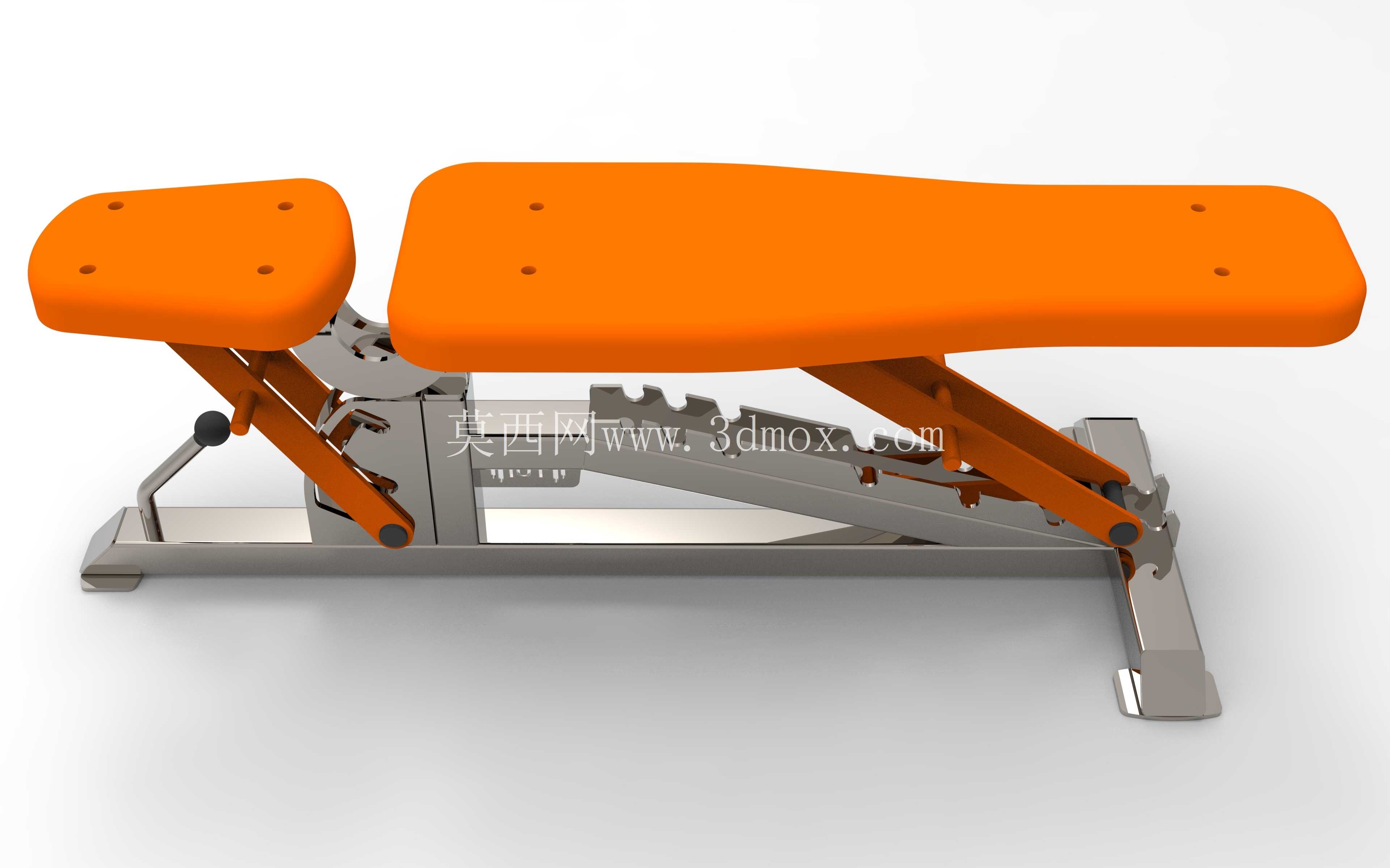

　　这款可调式举重训练凳的结构设计，核心围绕力量训练场景下的多姿态适配需求展开，区别于固定角度的常规训练凳，其剪式升降调节结构可实现凳面多角度、多高度的无级锁定，覆盖平卧、上斜、下斜等多种训练姿态需求，适配卧推、哑铃飞鸟、坐姿肩推、俯身臂屈伸等十余种上肢及核心力量训练动作，可满足商用健身房、家庭健身区、单位文体活动室等不同场景的使用需求。从结构组成来看，设备分为支撑底座、剪式调节支架、分体式凳面、调节锁定机构四个核心部分，支撑底座采用一体化折弯的矩形型钢焊接成型，底部设置有防滑橡胶垫，增大与地面的接触摩擦力，避免大重量训练时设备出现滑移，底座的整体宽度控制在650mm范围内，长度为1200mm，安装时无需额外打膨胀螺栓固定，直接放置于平整地面即可使用，对场地的平整度要求较低，普通瓷砖地面、橡胶地垫地面、水泥地面均可适配。

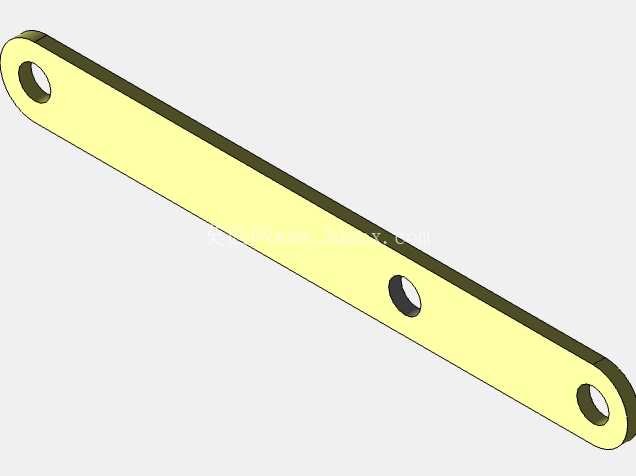

　　剪式调节支架采用高强度钢板冲压成型的铰接臂结构，铰接点处均配置有自润滑铜套与高强度销轴，销轴端部设置有防松卡簧，避免长期反复调节过程中销轴出现窜动脱出，铰接臂的截面做了加厚处理，单侧臂的厚度达到8mm，整体静态承重可达到300kg以上，可满足普通健身爱好者甚至专业力量训练者的大重量训练载荷需求，不会出现支架变形、铰接点松旷的问题。调节锁定机构采用棘轮棘爪式的档位锁定搭配手动释放拨杆，拨杆设置在设备前侧使用者伸手可及的位置，训练过程中无需起身，只需侧身伸手扳动拨杆即可解锁调节支架，调整到目标角度后松开拨杆，棘爪即可自动卡入对应档位的棘轮槽内完成锁定，档位间隔为10度，调节范围从负15度的下斜姿态到正75度的近直立坐姿姿态，可覆盖绝大多数力量训练的凳面角度需求，锁定机构的棘爪采用弹簧预紧结构，即便在大重量冲击载荷下也不会出现脱档问题，保障使用过程中的安全性。

　　分体式凳面分为座垫与靠背两个独立部分，两个部分均可独立调节角度，座垫部分的调节范围相对较小，主要用于适配不同角度下的腿部支撑需求，避免训练过程中身体出现滑移，凳面内部采用高密度发泡海绵填充，表层为耐磨防滑的PU皮革包覆，边缘做了圆弧过渡处理，避免棱角磕碰使用者，凳面的安装孔位预留了通用的安装接口，后期如果出现凳面磨损，可直接更换同规格的凳面配件，无需整体更换支架结构。从设计思路来看，这款训练凳没有采用复杂的电动调节结构，全部采用纯机械调节方式，一方面降低了设备的制造成本，另一方面也避免了电气元件故障带来的维护问题，纯机械结构的使用寿命更长，日常维护仅需定期在铰接点处涂抹润滑脂即可，无需复杂的维保操作。设备的整体收纳高度可压缩至200mm以内，不需要使用时可以直接塞到床底、健身器材架下方等闲置空间，不会占用过多的室内存放空间，相比固定式的举重凳，空间适配性更强。在结构强度校核阶段，建模过程中对各个铰接点、支架臂的受力情况做了有限元分析，模拟300kg载荷下各个部件的应力分布，对应力集中的铰接位置做了局部加厚处理，同时在支架臂的弯折处设置了加强筋，避免长期载荷下出现金属疲劳变形。

　　凳面的支撑框架采用矩形钢管焊接成型，与剪式支架的连接位置采用螺栓紧固的可拆卸结构，运输过程中可以将凳面与支架拆分包装，降低包装体积，减少运输成本，用户收到产品后仅需用配套的螺栓将凳面固定到支架上即可完成组装，不需要复杂的安装工具，普通用户参照安装说明即可在十分钟内完成组装。设备的整体重量控制在45kg左右，底座的配重分布经过优化，重心始终落在底座支撑面的中心位置，即便是调节到最大倾斜角度时，整体重心也不会超出底座的支撑边界，不会出现侧翻的风险，在凳面调节到下斜角度时，座垫前端设置有可伸缩的腿部固定挡杆，可勾住训练者的小腿位置，避免下斜卧推时身体向下滑移，挡杆表面包裹有软质泡棉，不会硌伤腿部。
