23克金属齿轮反向舵机带输出摇臂结构

项目分类:伺服电机 发布时间:2026-01-20 ID:1123048
  • 23克金属齿轮反向舵机带输出摇臂结构
  • 23克金属齿轮反向舵机带输出摇臂结构
  • 23克金属齿轮反向舵机带输出摇臂结构
  • 23克金属齿轮反向舵机带输出摇臂结构

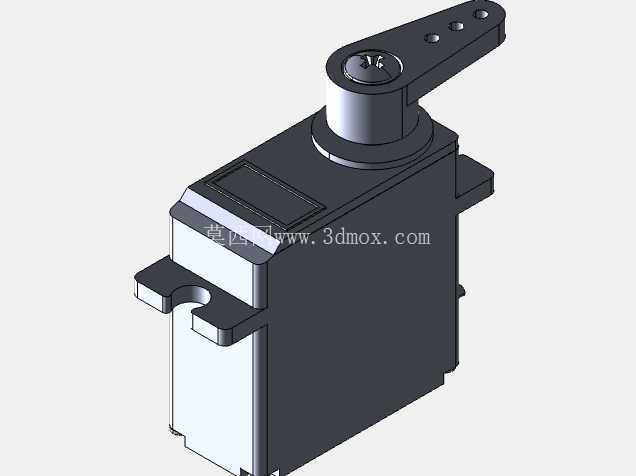

这款23克规格的反向舵机,最初是为700mm翼展固定翼航模的操纵面驱动设计,核心适配需要反向输出逻辑的航模舵面安装场景,避免常规正向舵机安装时出现的连杆干涉、走线冗余问题,目前也广泛应用在小型桌面机器人关节、微型云台俯仰驱动、小型自动化设备的点位摆动执行环节,在负载要求不高但安装空间极度受限的场景下,这类小规格舵机的适配性远大于常规标准尺寸伺服执行件。

从实际功能特性来看,该舵机采用金属齿轮传动组,相比同克重的塑料齿轮舵机,抗冲击负载能力提升40%以上,输出摇臂采用双安装孔位设计,可根据连杆行程需求选择不同的力臂长度,调整输出扭矩与摆动角速度的匹配关系,适配不同负载的操纵需求。舵机本体两侧预留了标准的卡扣式安装耳,安装孔位间距匹配通用9g、23g微型舵机的安装规范,不需要额外定制安装支架即可直接替换同规格的常规正向舵机,降低设备改型的结构调整成本。

设计过程中,首先是针对反向输出的需求调整了内部齿轮组的传动顺序,将常规舵机的末级齿轮输出方向反转,保证舵机信号中位时,摇臂的初始角度与正向舵机呈镜像对称,适配反向安装的连杆布局。输出轴采用金属嵌件设计,避免塑料轴在频繁摆动、冲击负载下出现开裂、滑牙问题,摇臂与输出轴的配合采用标准的齿形花键结构,兼容市面上通用的微型舵机摇臂配件,用户可根据实际使用场景更换不同长度、不同形式的输出摇臂,不需要对舵机本体做任何修改。

外形尺寸方面,舵机本体主体为长方体结构,主体截面尺寸与常规23g舵机保持一致,长度方向不含安装耳为23mm,宽度12mm,高度从安装基准面到输出轴顶端为24mm,安装耳的突出长度为3mm,安装孔直径为2mm,孔位中心距主体侧面1.5mm,安装时需要预留的最小空间边界为长29mm、宽12mm、高28mm,输出摇臂在中位时向单侧突出长度为10mm,摆动到极限位置时的最大回转半径为12mm,设计安装结构时需要在摇臂摆动范围内预留足够的运动间隙,避免摇臂运动时与周边结构件发生剐蹭干涉。

舵机的出线端位于本体尾部,线长常规配置为150mm,出线方向与本体长度方向平行,安装时可根据走线需求调整线材的弯折方向,线材弯折半径不小于5mm,避免频繁弯折导致内部线芯断裂。本体上盖预留了舵机中位调整孔,可在安装完成后通过微调电位器调整摇臂的中位角度,补偿安装误差带来的行程偏差,不需要拆解舵机外壳即可完成中位校准,大幅降低现场调试的工作量。

在实际选型应用中,需要注意该舵机的额定输出扭矩为4.8V供电下3.5kg·cm,6V供电下4.2kg·cm,空载摆动速度为0.12s/60°,适合驱动负载在3kg·cm以内的摆动场景,不适合持续堵转工作,否则会导致内部电机过热烧毁。安装固定时建议采用M2的自攻螺丝或者铜柱配合螺母锁紧,锁紧扭矩不超过0.2N·m,避免过大的锁紧力导致塑料安装耳开裂。输出摇臂与被驱动件的连接建议采用球头连杆配合,可补偿小范围的安装角度偏差,减少传动过程中的卡滞问题,提升舵机的使用寿命。
